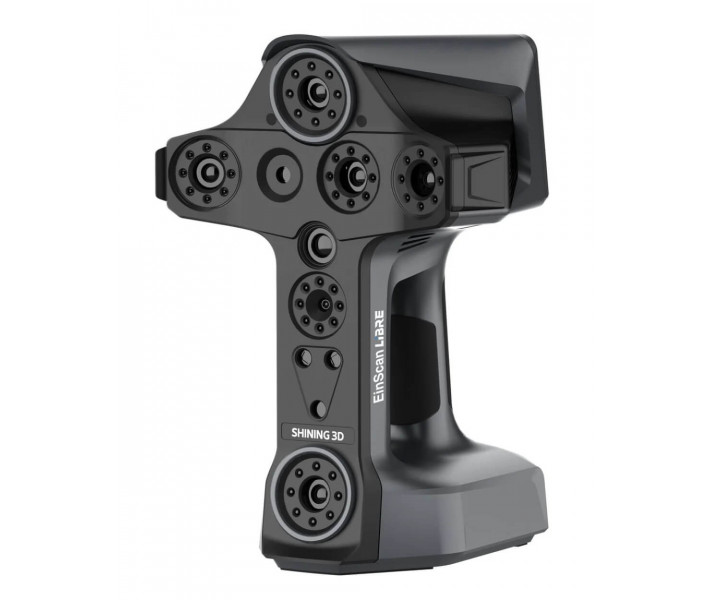

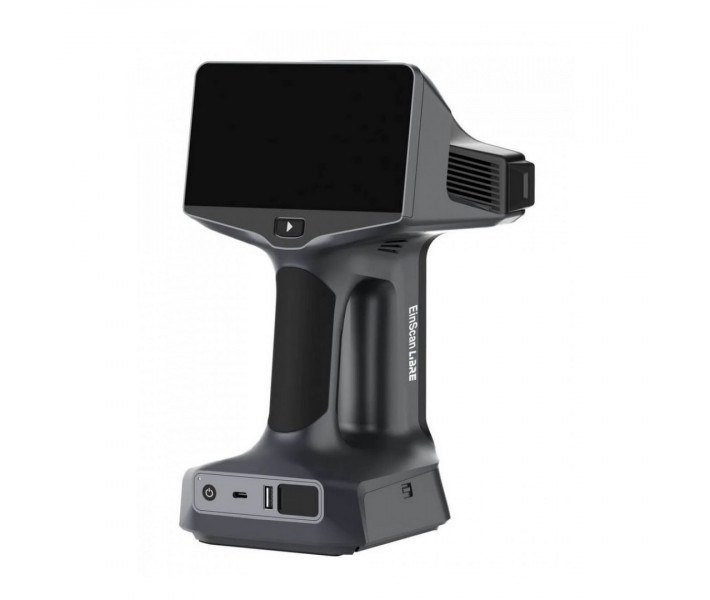

Escáner 3D Shining EinScan Libre

Por qué el EinScan Libre transforma el trabajo de campo: sin cables, sin portátil, sin concesiones

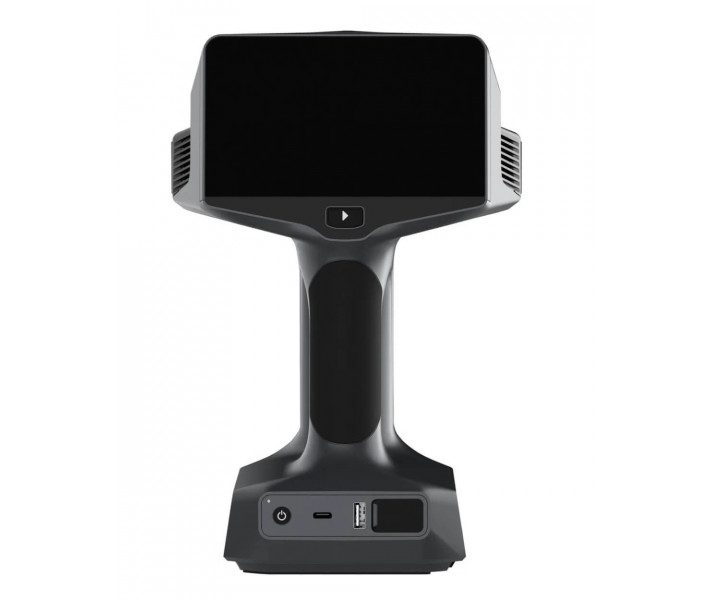

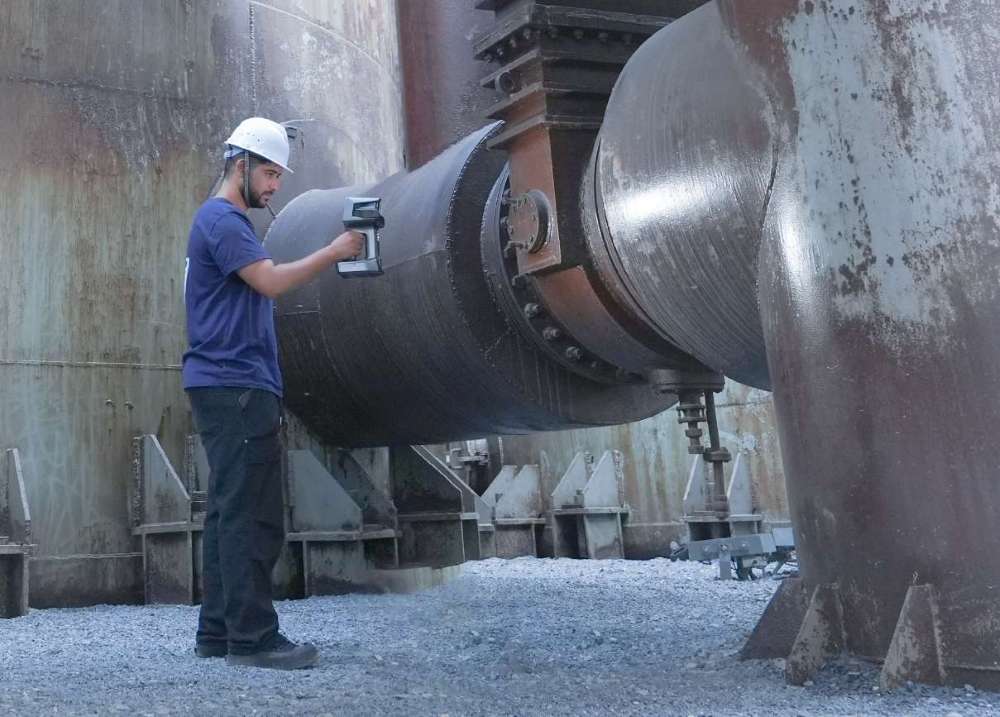

Hasta ahora, el escaneo 3D de grado profesional exigía un ordenador portátil conectado, cables de alimentación y una gestión minuciosa del cableado — todo lo cual ralentiza las operaciones en campo. El Shining3D EinScan Libre elimina todas las ataduras. Su sistema informático integrado, su diseño de doble batería recargable y su unidad SSD interna de 1 TB permiten entrar en un yacimiento arqueológico, una planta de fabricación o la cubierta de un barco y comenzar a escanear de inmediato. La pantalla táctil OLED HD de 5,5 pulgadas muestra una vista previa en tiempo real, y todo el flujo de trabajo — desde la captura hasta la generación de malla y la exportación — se ejecuta directamente en el dispositivo.

Es el primer escáner 3D autónomo del mercado que admite alineación por textura en el modo Láser HD, lo que significa que el escáner mantiene el seguimiento en superficies complejas utilizando únicamente la información de color — sin necesidad de marcadores.

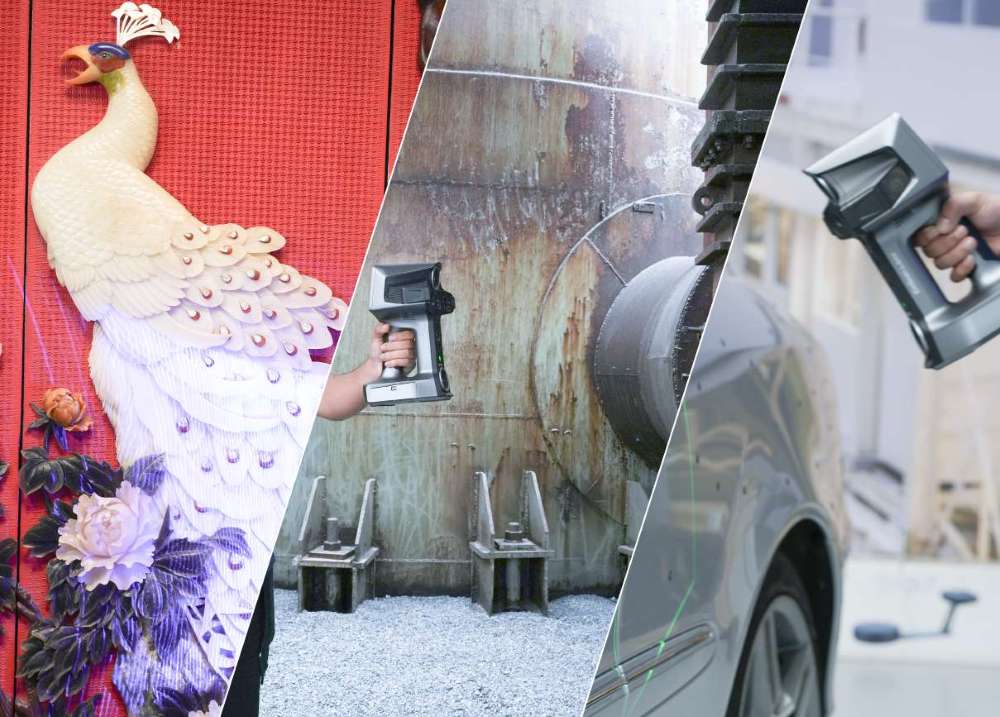

Tres modos de escaneo, un solo dispositivo: del detalle fino a la captura a gran escala

Modo Láser HD — 101 líneas láser azules para el máximo detalle

Cuando la precisión submilimétrica es imprescindible, el modo Láser HD proyecta 101 líneas láser azules paralelas a hasta 4 500 000 puntos por segundo. La distancia entre puntos alcanza los 0,05 mm, lo que convierte este modo en la opción indicada para piezas mecánicas pequeñas, artefactos patrimoniales y geometrías orgánicas complejas. Además de la alineación por marcadores y por geometría, este modo admite alineación por textura e híbrida, lo que permite escanear sin marcadores incluso objetos de formas intrincadas.

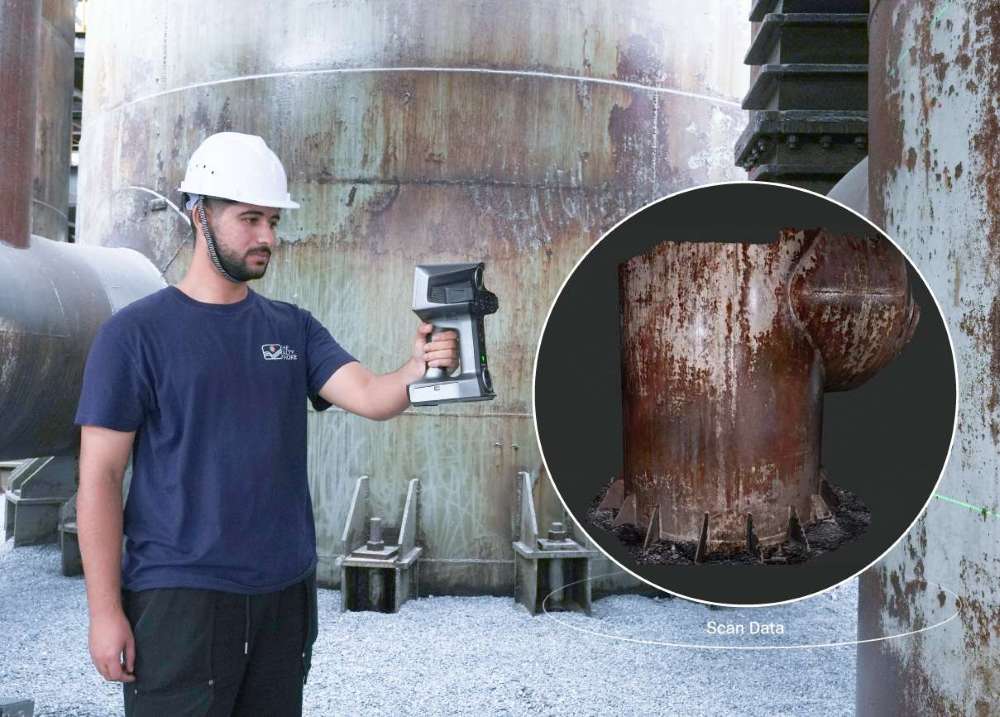

Modo IR Rápido — cobertura rápida para objetos de gran tamaño

¿Necesita digitalizar un panel de carrocería completo, la fachada de un edificio o una escultura de grandes dimensiones? El modo IR Rápido emplea un proyector infrarrojo VCSEL para capturar hasta 2 700 000 puntos por segundo con un amplio campo de visión (hasta 983 × 979 mm). La distancia de trabajo alcanza los 1,5 m, lo que permite cubrir grandes áreas con rapidez. Al utilizar luz infrarroja VCSEL, menos afectada por la iluminación ambiental que la luz blanca estructurada, este modo funciona de forma fiable en exteriores bajo luz solar directa.

Modo IR Adaptativo — superficies oscuras y reflectantes bajo control

Molduras de automoción negras, herrajes cromados, lacados brillantes — estas superficies ponen en jaque a muchos escáneres. El modo IR Adaptativo dispara 38 líneas láser infrarrojas a 1 900 000 puntos por segundo, ofreciendo resultados consistentes en materiales difíciles sin necesidad de aerosoles de preparación. La precisión volumétrica alcanza igualmente 0,04 + 0,06 mm/m en este modo.

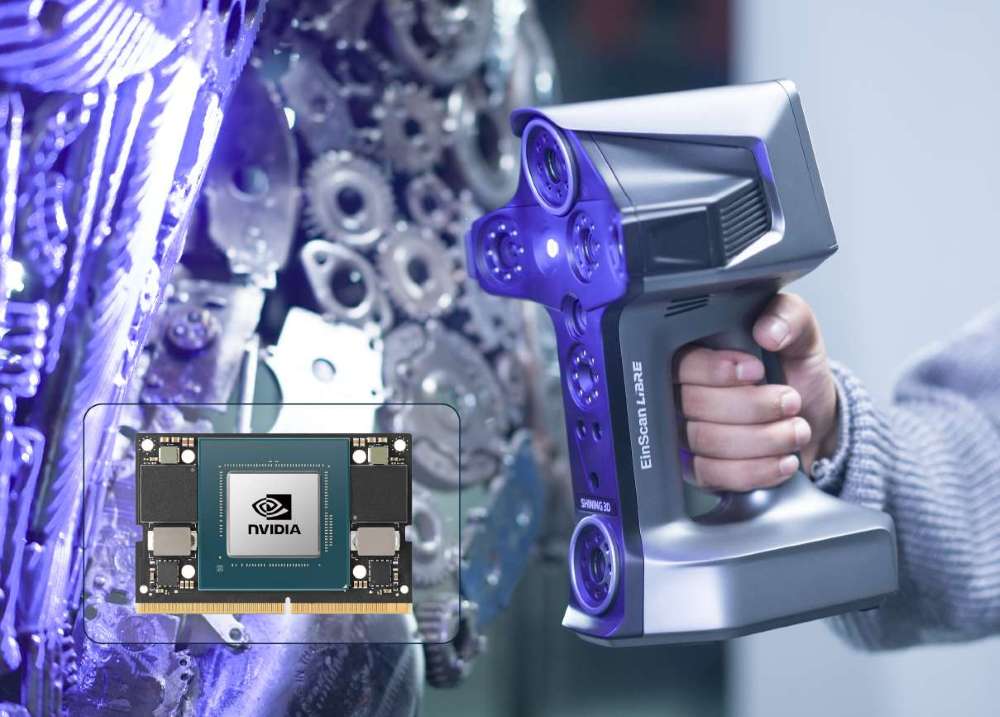

Potencia de cálculo integrada: NVIDIA Jetson Orin NX en el interior

El EinScan Libre no es simplemente un sensor con pantalla — es una plataforma informática completa. El módulo NVIDIA Jetson Orin NX de 16 GB incorpora una CPU de 8 núcleos Arm Cortex-A78AE y una unidad de procesamiento gráfico de arquitectura Ampere con 1024 núcleos CUDA, con un rendimiento de inferencia de 100 TOPS. La alineación de fotogramas, el registro de nubes de puntos y la generación de mallas se ejecutan íntegramente en el dispositivo. Un SSD NVMe de 1 TB almacena cientos de proyectos de escaneo sin riesgo de quedarse sin espacio.

Dos baterías recargables intercambiables en caliente proporcionan hasta 3 horas de escaneo continuo. Una base de carga dedicada permite recargar baterías de repuesto mientras trabaja; también es posible cargar el escáner a través de cualquier batería externa USB-C o un adaptador de carga rápida de 100 W PD 3.0.

Cámara de color de 48 MP: captura de texturas realistas

El color no es opcional en la preservación del patrimonio, la documentación forense o la creación de recursos para efectos visuales. La cámara de color de 48 MP integrada captura datos de textura RGB de alta resolución en paralelo con la geometría 3D, produciendo mallas vívidas y fotorrealistas. La calibración del balance de blancos se realiza directamente en el escáner antes de cada sesión para garantizar una reproducción cromática uniforme bajo distintas condiciones de iluminación.

Del escaneo al CAD: ecosistema de programas

El programa integrado gestiona todo el flujo de trabajo: escaneo, edición de datos, generación de malla, optimización de mapeo y exportación de archivos — todo en el propio dispositivo. Para el postprocesado avanzado, los datos se transfieren a la aplicación de escritorio EXScan Libre a través de Wi-Fi 6, USB-C, USB 3.0 o Gigabit Ethernet. EXScan Libre admite fusión multirresolución, alineación de nubes de puntos, optimización de mallas, herramientas de medición y exportación directa a Geomagic Design X o EXModel para ingeniería inversa y creación de modelos CAD de precisión.

Los formatos de salida incluyen STL, OBJ, PLY, 3MF, ASC y LAS — cubriendo flujos de trabajo de impresión 3D, renderizado CGI, archivo de nubes de puntos e importación CAD.

Consejo técnico — Calibración y estabilidad térmica: Para obtener la máxima precisión metrológica, permita que el EinScan Libre alcance entre 31 y 33 °C antes de realizar la calibración. El escáner incluye seis tableros de calibración y una barra de escala; colóquelos sobre una superficie plana y libre de vibraciones durante la rutina de calibración. Recalibre siempre que se produzca un cambio significativo de temperatura en el entorno de trabajo.
