- Disponibilidad: En stock
- Código del producto: FSCAN-COMBO
- Peso en el embalaje: 7.20kg

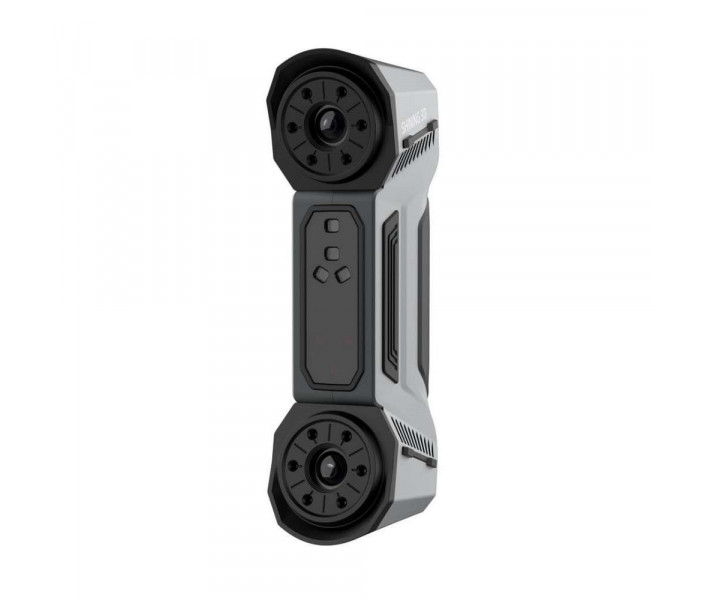

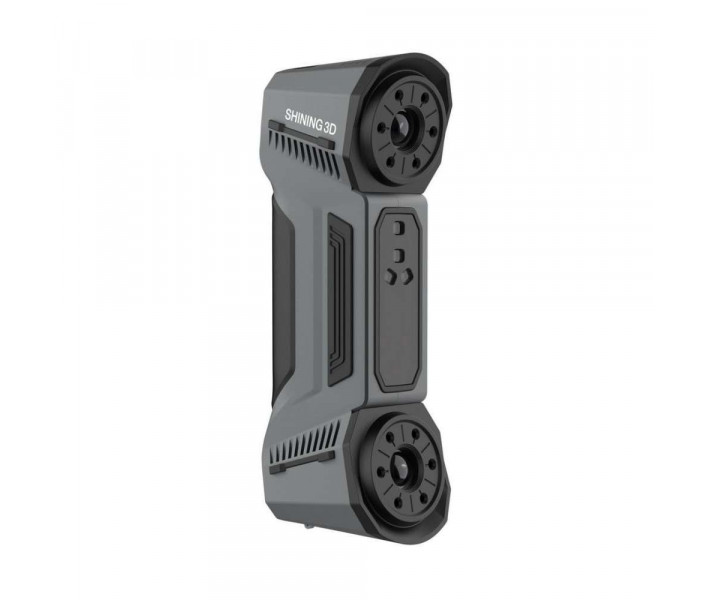

El Shining3D FreeScan Combo es un escáner 3D portátil de grado metrológico diseñado para ingeniería inversa industrial, inspección dimensional y flujos de trabajo de fabricación aditiva. Con un peso de tan solo 620 g y unas dimensiones de 193 × 63 × 53 mm, combina una fuente de luz dual — láser azul e infrarrojo VCSEL — con cuatro modos de escaneo distintos para alcanzar una precisión de hasta 0,02 mm y velocidades de captura de hasta 2 020 000 puntos/s.
Demostración de la precisión y velocidad del FreeScan Combo en modo manual.
| Parámetro | Valor |
|---|---|
| Precisión de escaneo | Hasta 0,02 mm |
| Velocidad máxima de escaneo | 2 020 000 puntos/s |
| Fuente de luz | Láser azul + infrarrojo VCSEL |
| Peso | 620 g |

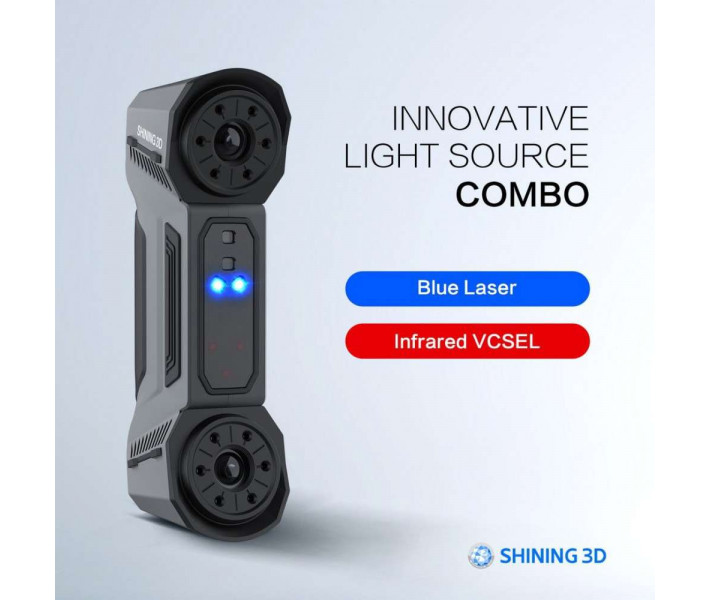

Fuente de luz dual: un escáner para cada escenario
El FreeScan Combo elimina la necesidad de múltiples dispositivos de escaneo. Su módulo de láser azul proyecta hasta 13 líneas cruzadas para una adquisición rápida de áreas amplias,
mientras que la fuente de infrarrojo VCSEL gestiona la captura de retratos y piezas con geometría rica — sin necesidad de marcadores.
Esta arquitectura híbrida permite alternar entre metrología de alta precisión y digitalización de superficies extensas dentro de una sola unidad portátil.

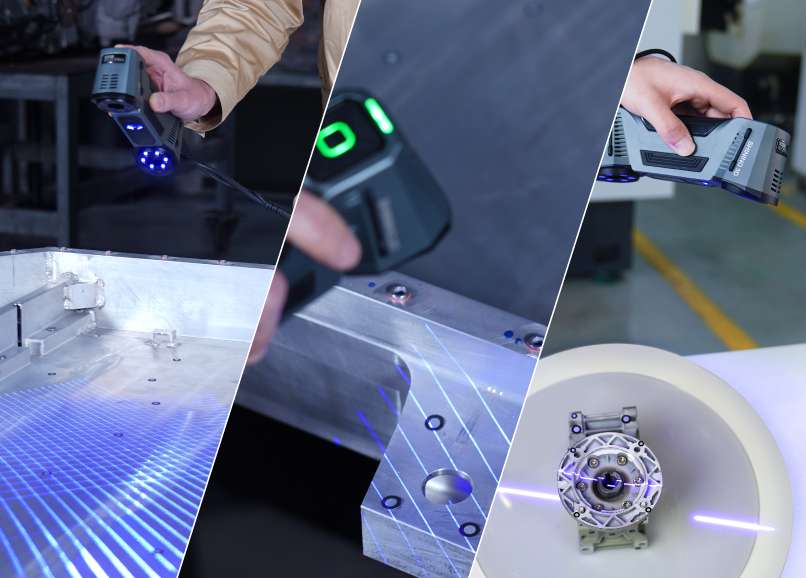

Cuatro modos seleccionables adaptan el escáner a la geometría de cada pieza:
- 13 líneas láser cruzadas — escaneo global de piezas medianas y grandes; seguimiento estable en superficies negras o reflectantes
- 7 líneas láser paralelas — captura de detalles finos para tolerancias ajustadas y características pequeñas

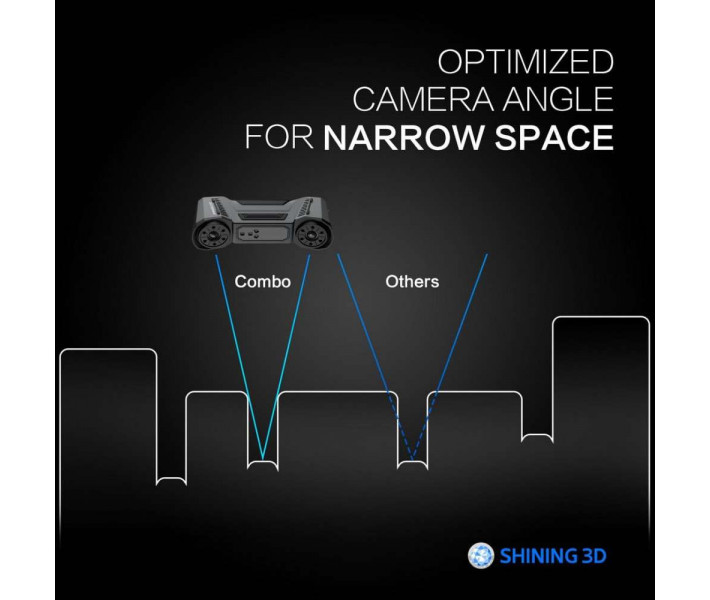

- Línea láser única — adquisición de geometría de agujeros profundos y cavidades con ángulo de lente optimizado

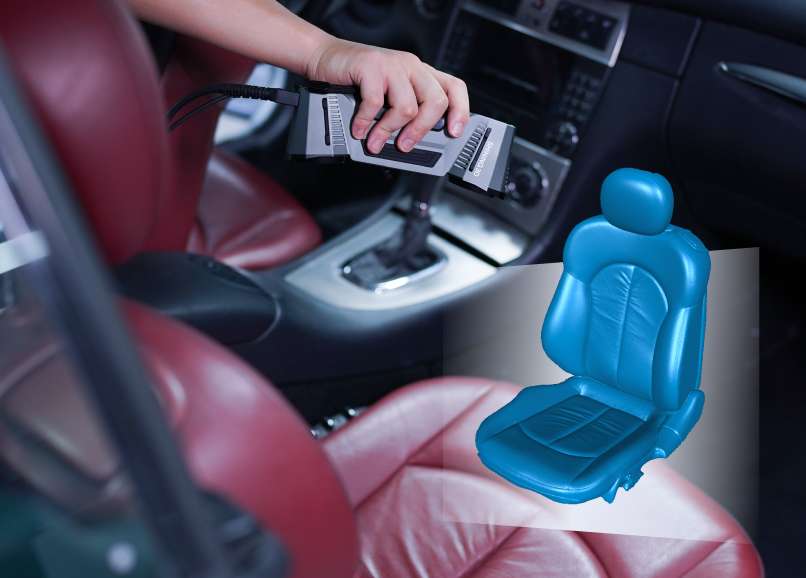

- Escaneo infrarrojo — digitalización sin marcadores, escaneo de retratos y captura en exteriores

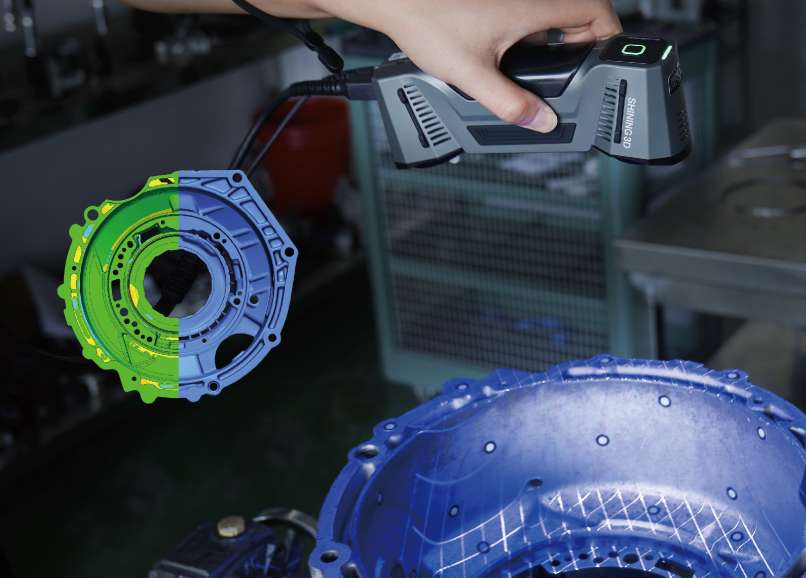

Precisión metrológica: 0,02 mm con trazabilidad volumétrica
En el modo de láser multilínea, el FreeScan Combo alcanza una precisión de 0,02 mm y una precisión volumétrica de 0,02 + 0,033 mm/m. Estas cifras lo sitúan en el nivel metrológico exigido por los departamentos de calidad de los sectores de automoción, aeroespacial y fabricación de moldes. La distancia mínima entre puntos llega a 0,01 mm, lo que permite una captura de datos de alta densidad para inspección GD&T contra modelos CAD en programas como Geomagic Control X o Polyworks.
Escaneo de agujeros profundos y restauración de detalles
Las cavidades, perforaciones y geometrías empotradas son tradicionalmente difíciles para los escáneres de luz estructurada. El FreeScan Combo aborda este reto con su modo de línea única y un conmutador dedicado de optimización de agujeros profundos que extiende la profundidad de escaneo a lo largo de los 360 mm completos del rango de profundidad. Combinado con el modo fino de 7 líneas paralelas, el escáner captura tanto la geometría general como los microdetalles de utillajes complejos o piezas de fundición en una sola sesión.

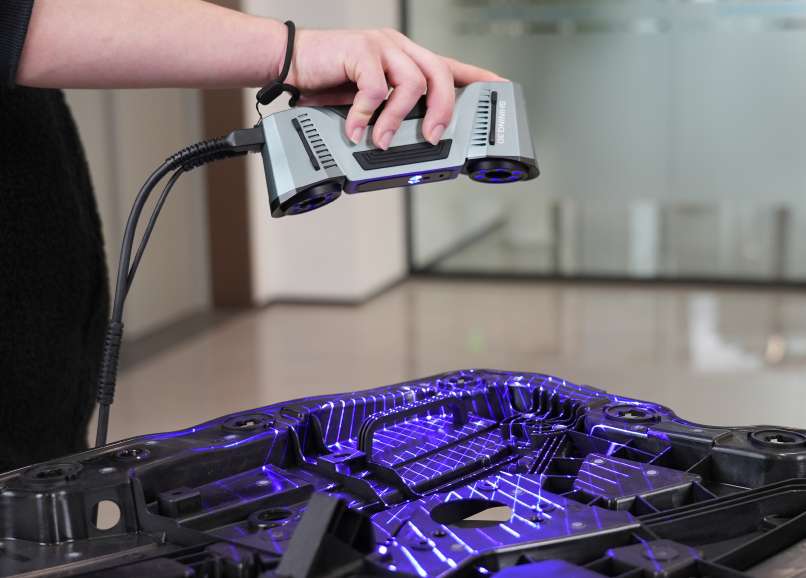

Diseño ergonómico para sesiones prolongadas

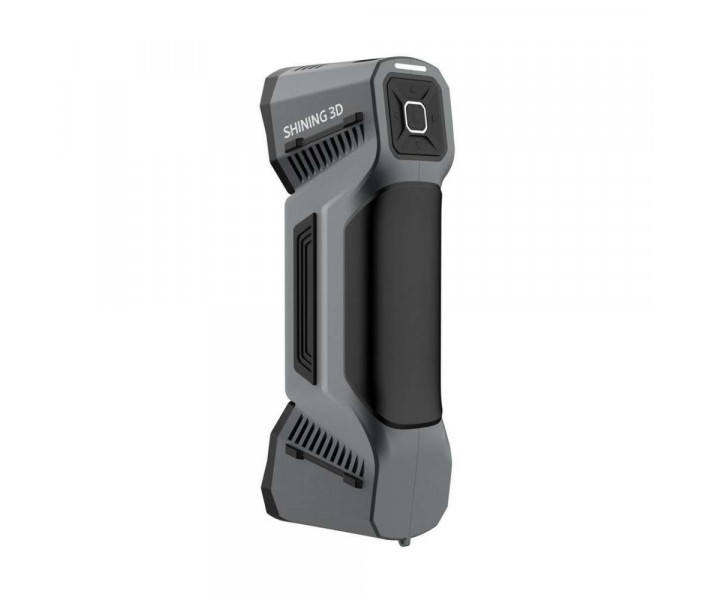

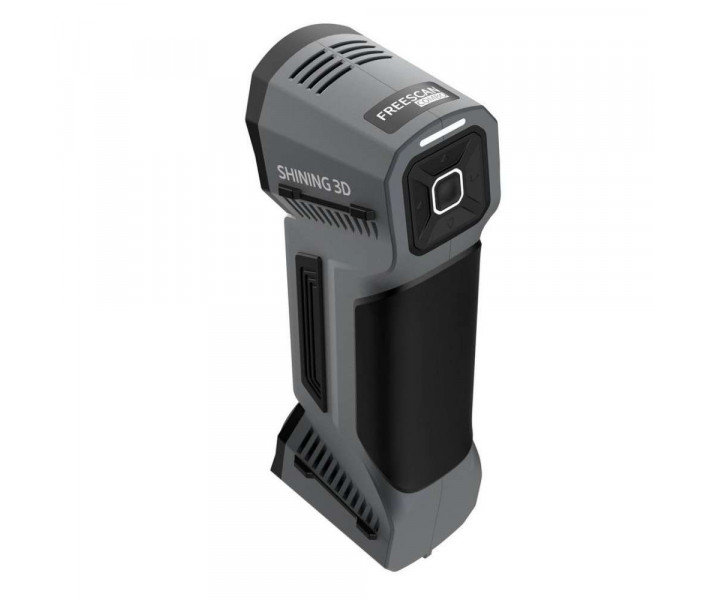

Con 620 g, el FreeScan Combo es más ligero que la mayoría de los escáneres industriales portátiles. La carcasa metálica sigue un perfil ergonómico, y el panel de control integrado de cinco botones permite al operario iniciar, pausar, ajustar el brillo, cambiar los modos de fuente de luz y acceder al menú en pantalla — todo sin tocar el teclado. Un punto de anclaje para correa de muñeca en la parte trasera evita caídas accidentales durante sesiones de escaneo prolongadas.
Flujo de trabajo inteligente con el programa incluido
El programa FreeScan incluido cubre la cadena completa: calibración, escaneo, generación de nube de puntos, optimización de malla y medición básica. Entre sus funcionalidades destacan:
- Plantillas de escaneo para conjuntos de parámetros repetibles en lotes de producción
- Resolución inteligente — ajuste automático de la densidad de malla según la curvatura de la superficie
- Escaneo con volteo — alineación automática de ambas caras de una pieza mediante reconocimiento de marcadores compartidos
- Exportación directa a Geomagic Control X y Polyworks para posprocesado (posventa) metrológico
- Formatos de exportación compatibles: STL, OBJ, PLY, 3MF, ASC, XYZ, LAS, TXT, P3
La generación de nube de puntos ofrece dos vías: una generación directa rápida para revisiones ágiles y una ruta de «Optimizar y generar» que corrige en profundidad los errores de alineación acumulados — esencial para escaneos de retratos y conjuntos de alta precisión.
Capacidad en exteriores y sobre superficies reflectantes
Un modo de exteriores suprime la interferencia infrarroja ambiental, permitiendo el escaneo en campo en entornos luminosos. Para objetos reflectantes u oscuros, el patrón de líneas cruzadas del módulo de láser azul mantiene un seguimiento estable donde los sistemas convencionales de luz estructurada pierden la alineación. Se puede aplicar un agente de imagen lavable sobre superficies transparentes o altamente especulares cuando sea necesario.
Especificaciones técnicas del Shining3D FreeScan Combo
Rendimiento de escaneo
| Parámetro | Escaneo multilínea | Escaneo línea única | Escaneo fino | Escaneo infrarrojo |
|---|---|---|---|---|
| Fuente de luz | Láser azul (13 cruzadas / 1 única / 7 paralelas) | Fuente de luz VCSEL | ||
| Distancia de trabajo | 300 mm | 300 mm | 200 mm | 300 mm |
| Velocidad de escaneo | 1 860 000 puntos/s | 1 860 000 puntos/s | 1 860 000 puntos/s | 2 020 000 puntos/s |
Precisión y resolución
| Parámetro | Valor |
|---|---|
| Precisión de escaneo | Hasta 0,02 mm |
| Precisión volumétrica | 0,02 + 0,033 mm/m (líneas láser) |
| Distancia entre puntos | 0,01 mm – 3 mm |
| Profundidad de escaneo | 360 mm |
| Rango máximo de escaneo | 520 mm × 510 mm |
Equipamiento
| Parámetro | Valor |
|---|---|

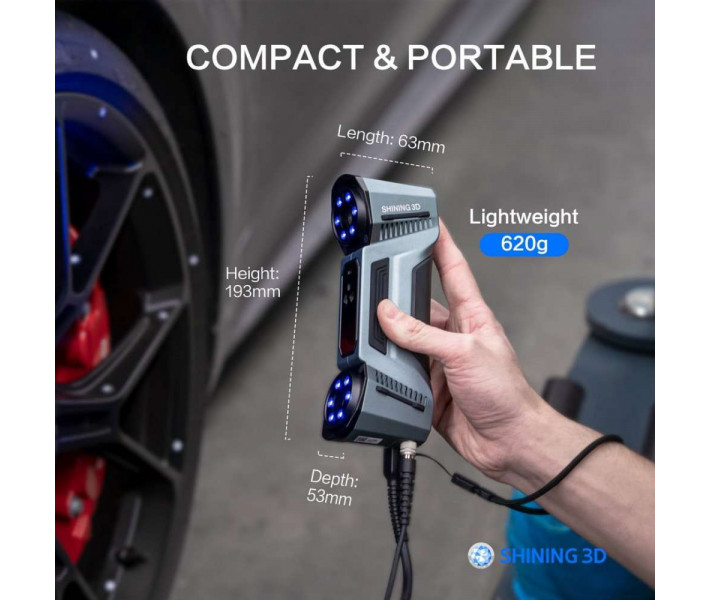

| Dimensiones | 193 mm × 63 mm × 53 mm |
| Peso | 620 g |
| Clase de láser | Clase II (seguro para la vista) |
| Estándar de conexión | USB 3.0 |
| Alimentación | 12 V, 5,0 A |
| Grado de protección | IP50 |
Condiciones de funcionamiento
| Parámetro | Valor |
|---|---|
| Temperatura de trabajo | -20 ~ 40 °C |
| Humedad de trabajo | 10 ~ 90 % |
| Certificaciones | CE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50 |
Configuración recomendada del PC
| Componente | Recomendación |
|---|---|
| Sistema operativo | Windows 11 Professional 22H2 (64 bits) |
| Procesador | Intel Core i7-13700H de 13.ª generación o superior |
| Tarjeta gráfica | NVIDIA GeForce RTX 4060 o superior |
| Memoria de vídeo | ≥ 8 GB |
| RAM | ≥ 64 GB DDR5 doble canal |
| Interfaz | USB 3.0 |
Cómo configurar y calibrar el FreeScan Combo
Procedimiento de configuración inicial para preparar el escáner y obtener datos precisos.
Paso 1: Conectar el equipo
Conecte el cable de aviación a los puertos de alimentación y USB del escáner. Conecte el adaptador de corriente y enchufe el cable USB 3.0 al PC. Inserte el Dongle en un puerto USB independiente del ordenador.
Paso 2: Instalar y activar el programa
Copie el instalador de FreeScan desde la unidad USB incluida al PC y ejecútelo. Tras la instalación, inicie el programa e inicie sesión con su cuenta de Shining3D en passport.shining3d.com para activar el dispositivo. La activación sin conexión está disponible si el PC no tiene acceso a internet.
Paso 3: Calibrar el escáner
Coloque la placa de calibración en posición horizontal. Sitúe el escáner como indica el asistente en pantalla, alinee los puntos centrales y pulse el botón de escaneo. Mueva el escáner lentamente a diferentes alturas hasta que todos los indicadores se tornen verdes. Repita para cada dirección que solicite el programa.
Paso 4: Crear un proyecto y comenzar a escanear
Cree un nuevo grupo de proyectos, seleccione su modo de escaneo (Láser o IR), ajuste la distancia entre puntos y el modo de fuente de luz, y comience a escanear. Mantenga la distancia de trabajo recomendada — el indicador verde señala el rango óptimo. Ajuste el brillo mediante los botones del escáner o el control deslizante del programa.
Contenido del paquete
- Escáner FreeScan Combo
- Unidad USB con programa
- Dongle
- Adaptador de corriente
- Cable de alimentación
- Cable USB
- Placa de calibración
- Marcadores
- Certificado y Guía de inicio rápido
Preguntas frecuentes
¿Qué precisión alcanza el Shining3D FreeScan Combo?
El FreeScan Combo alcanza una precisión de escaneo de hasta 0,02 mm en el modo de láser multilínea y una precisión volumétrica de 0,02 + 0,033 mm/m, situándolo en la categoría metrológica adecuada para inspección dimensional de nivel ISO.
¿Puede el FreeScan Combo escanear superficies oscuras o reflectantes?
Sí. El modo de líneas cruzadas de láser azul mantiene un seguimiento estable sobre superficies negras y reflectantes. Para objetos altamente especulares o transparentes, se puede aplicar un agente de imagen lavable antes del escaneo. El programa también incluye un ajuste específico «Reflectante» para una optimización adicional.
¿Funciona el FreeScan Combo en exteriores?
El escáner incluye un modo de exteriores que suprime la interferencia infrarroja ambiental. Sin embargo, debe evitarse la luz solar directa durante el escaneo. El rango de temperatura de funcionamiento abarca de -20 a 40 °C, lo que lo hace adecuado para la mayoría de las condiciones de campo.
¿En qué formatos exporta el programa FreeScan?
El programa exporta datos de malla en formato STL, OBJ, PLY y 3MF. Los datos de nube de puntos se pueden guardar como ASC, XYZ, LAS o TXT. Un formato propietario P3 almacena marcadores globales y planos de corte para la continuidad del proyecto.
¿Qué configuración de PC se recomienda para el FreeScan Combo?
Shining3D recomienda un Intel Core i7-13700H de 13.ª generación (o superior), NVIDIA GeForce RTX 4060 con al menos 8 GB de memoria de vídeo, 64 GB de RAM DDR5 de doble canal y Windows 11 Professional de 64 bits. Se requiere un puerto USB 3.0 para la conexión del escáner.
¿Es necesario calibrar el FreeScan Combo cada vez que se utiliza?
La calibración es obligatoria en el primer uso y se recomienda después del transporte, si el escáner ha estado inactivo entre una y dos semanas o si la precisión disminuye durante el escaneo. Una vez completada, el programa omite la calibración automática en sesiones posteriores dentro de un plazo de siete días.
