- Disponibilidad: En stock
- Código del producto: FSCAN-OMN
- Peso en el embalaje: 11.30kg

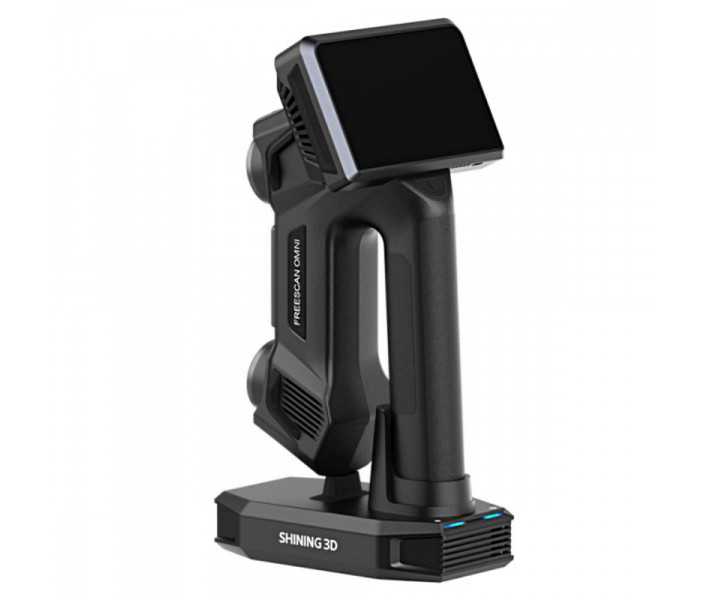

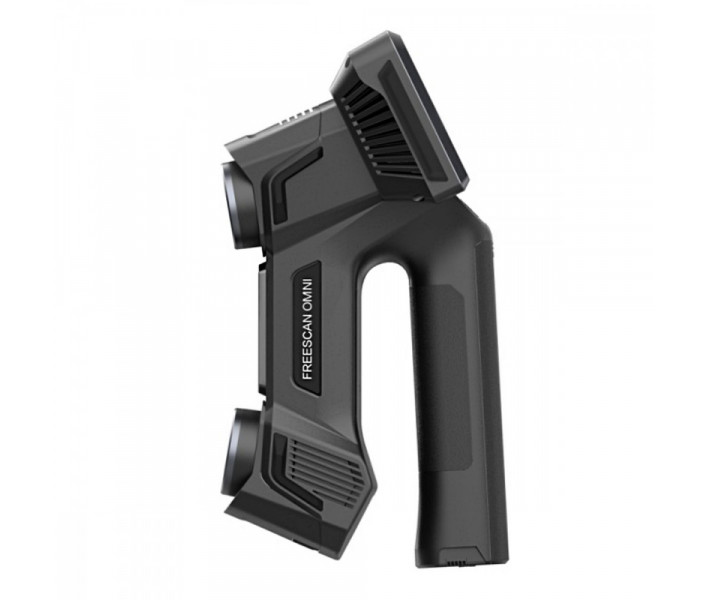

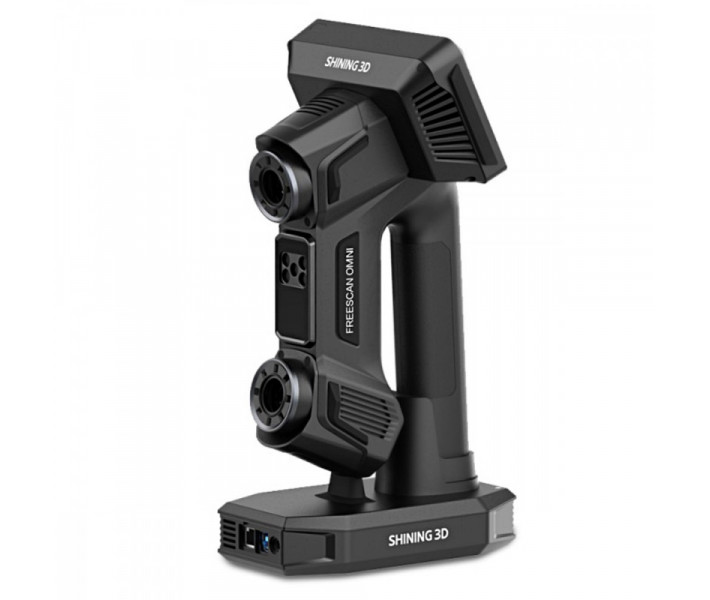

El Shining3D FreeScan Omni es el primer escáner 3D metrológico autónomo y listo para inspección del mundo, diseñado para el control de calidad in situ sin necesidad de portátil ni estación de trabajo externa. Con una precisión certificada de 0,02 mm, precisión volumétrica de 0,02 + 0,015 mm/m gracias a la tecnología VPG patentada, y una velocidad de escaneo de hasta 7.619.000 puntos/s, ofrece metrología de planta de producción al nivel de una máquina de medición por coordenadas — sostenida en una sola mano.
| FreeScan Omni — Indicadores de Rendimiento Clave | |
|---|---|
| Precisión Certificada | 0,02 mm |
| Precisión Volumétrica (VPG) | 0,02 + 0,015 mm/m |
| Velocidad de Escaneo | Hasta 7.619.000 puntos/s |
| Cómputo Integrado | 32 GB RAM / FPGA / 1 TB SSD |

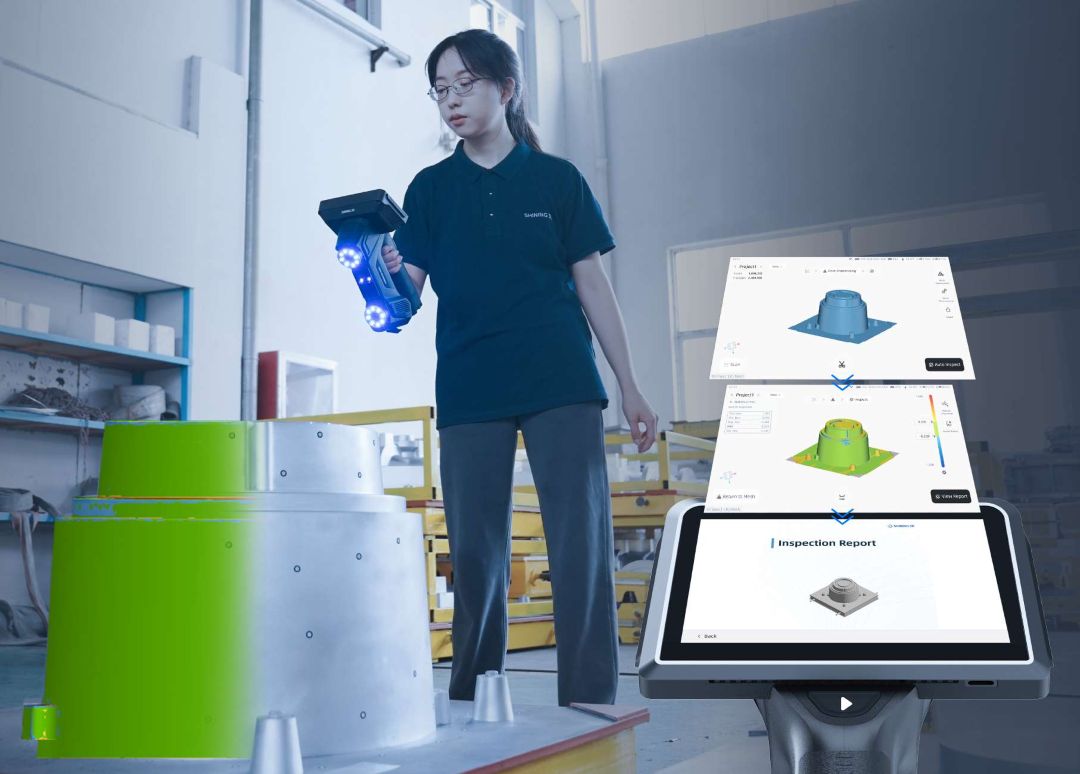

Escanea, Inspecciona y Genera Informes — Todo Sin Ordenador
Los flujos de trabajo metrológicos tradicionales te atan a una estación de trabajo. El FreeScan Omni rompe esa dependencia por completo. Impulsado por un procesador integrado de alto rendimiento, coprocesamiento FPGA y un SSD de 1 TB a bordo, el escáner captura, procesa y entrega datos listos para inspección directamente desde su pantalla táctil AMOLED integrada — sin necesidad de un PC conectado.
Esto transforma el ciclo de control de calidad. En lugar de trasladar piezas a una sala de medición, los especialistas en metrología recorren la línea de montaje, escanean los componentes in situ y generan informes de desviación de color al instante. El módulo de inspección integrado, basado en plantillas de SHINING3D Inspect, exporta resultados en PDF o CSV directamente a una unidad USB.

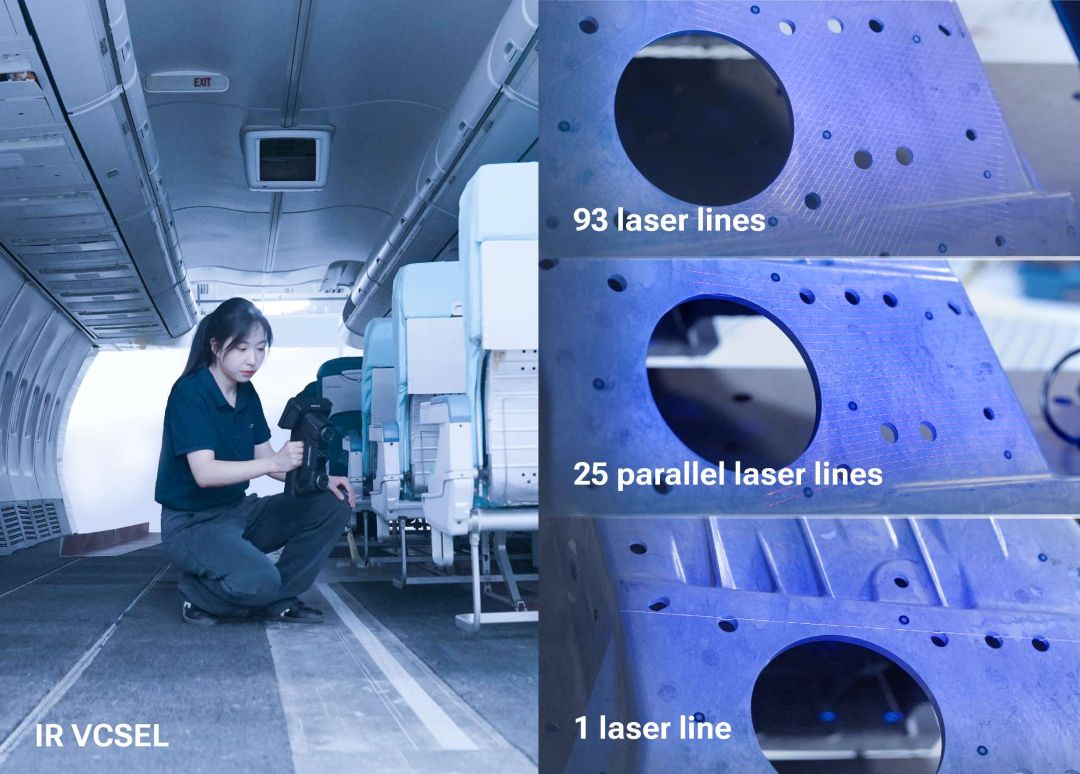

Cuatro Modos de Escaneo para Cada Escenario Industrial
Ninguna estrategia de escaneo única funciona para todas las geometrías de pieza. El FreeScan Omni incluye cuatro modos complementarios, conmutables desde el propio dispositivo:
- Modo alta velocidad (93 líneas láser, VCSEL): Máximo rendimiento para grandes superficies y calendarios de producción ajustados. La fuente láser VCSEL proporciona una excelente relación señal-ruido a altas velocidades de escaneo.
- Modo detallado (25 líneas láser paralelas): Captura de geometría de precisión para perfiles complejos, detalles finos y piezas que requieren verificación de tolerancias más estrictas.
- Modo cavidades profundas (1 línea láser): La proyección de línea única penetra cavidades rehundidas, socavados y orificios estrechos que los patrones más anchos no pueden alcanzar.
- Modo IR rápido (infrarrojo VCSEL): Adquisición sin marcadores para escaneos de cobertura rápida y grandes conjuntos donde colocar puntos de referencia físicos es poco práctico.

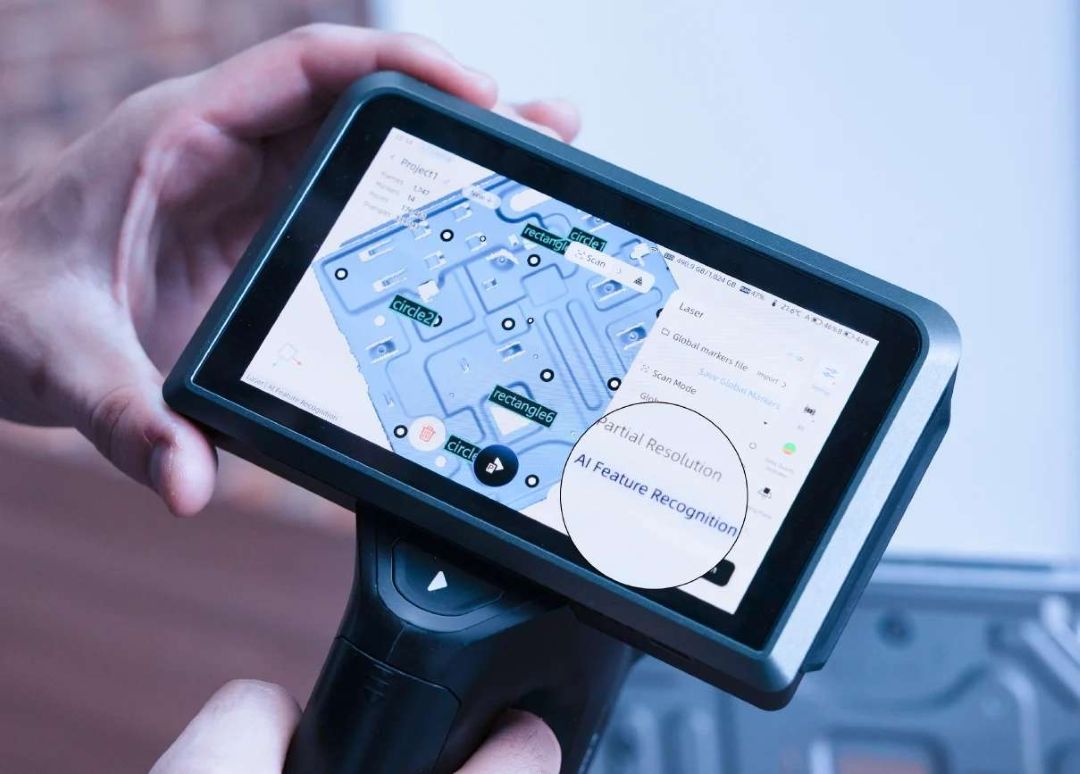

Reconocimiento de Características con IA: Agujeros, Ranuras y Geometría Circular Medidos Automáticamente
Medir agujeros circulares y ranuras rectangulares requería tradicionalmente un tiempo considerable de postprocesado. La detección de bordes por inteligencia artificial del FreeScan Omni identifica aberturas circulares, agujeros rectangulares y geometrías de ranura en tiempo real durante el escaneo — eliminando una etapa de postprocesado manual y reduciendo el tiempo total del ciclo de inspección.

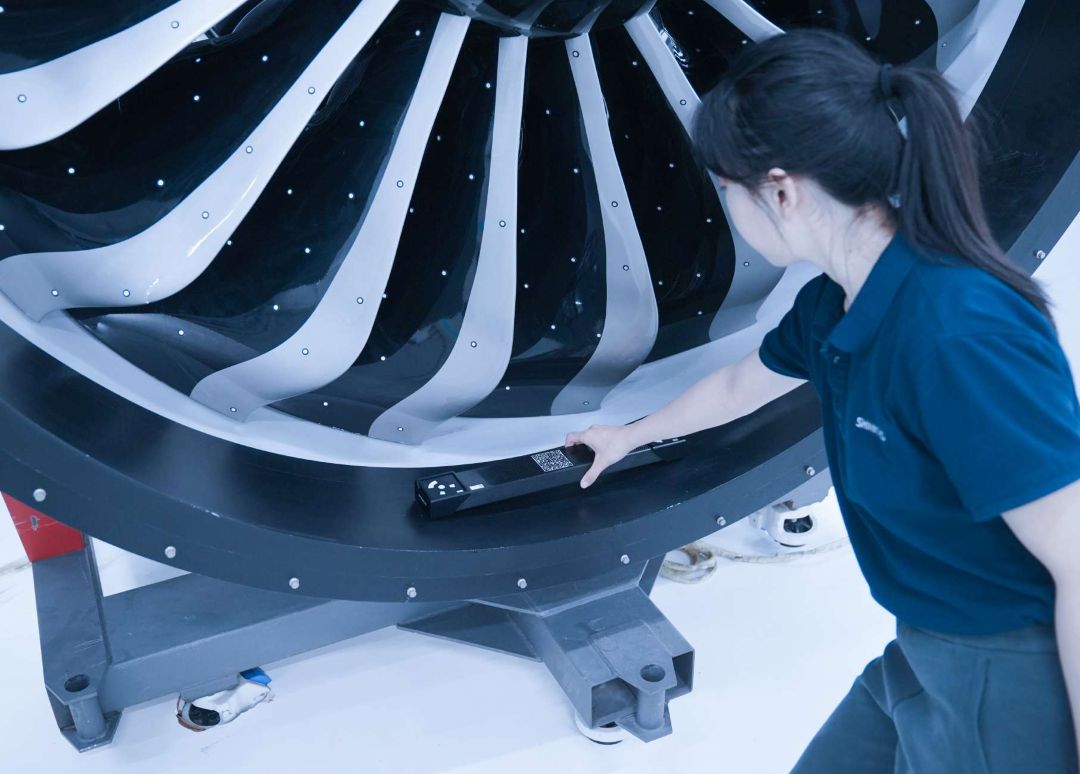

VPG Patentado: Precisión Volumétrica Sin Marcadores Codificados
La Fotogrametría de Vídeo (VPG) es el sistema de referencia global patentado de SHINING3D. En piezas grandes donde la deriva acumulada normalmente degradaría la precisión volumétrica, VPG calcula continuamente un marco de referencia 3D autoconsistente — logrando una precisión volumétrica de 0,02 + 0,015 mm/m sin los tiempos de preparación propios de los objetivos de fotogrametría codificados. Configuración más rápida, mismo resultado metrológico.
Libertad Inalámbrica y Arquitectura de Carga Instantánea

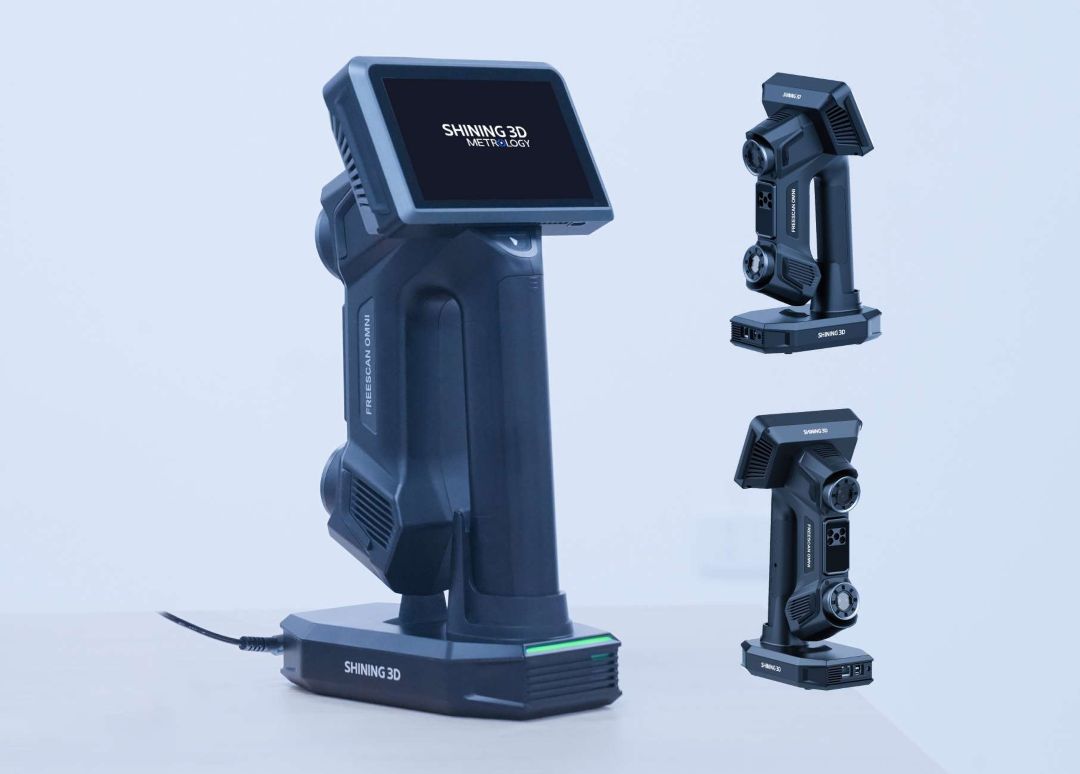

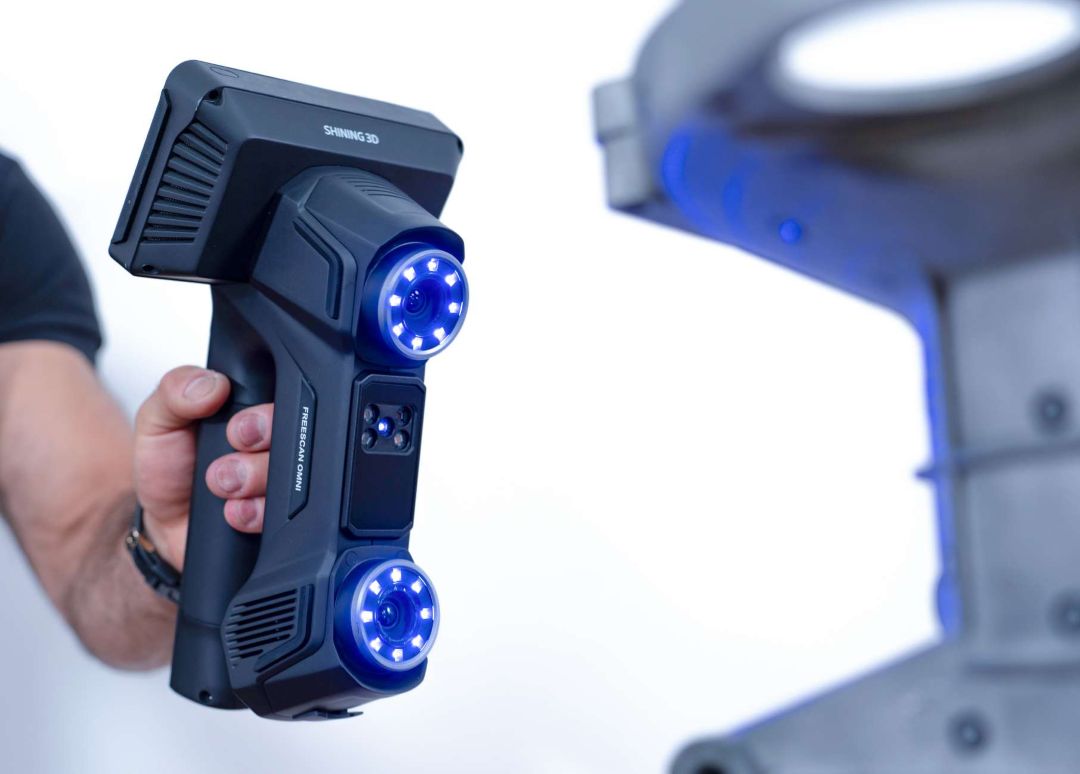

El FreeScan Omni funciona completamente sin cables durante el escaneo. Su sistema de batería 18650 extraíble permite el cambio en caliente en planta de producción sin tiempo de inactividad. Al acoplarse, el Smart Dock carga el dispositivo y simultáneamente emite un punto de acceso Wi-Fi — habilitando la transferencia inalámbrica de datos a ordenadores conectados e infraestructura de red. El dock soporta modos de conexión inalámbrica y por cable (fibra óptica), adaptándose a los requisitos de red de las instalaciones.

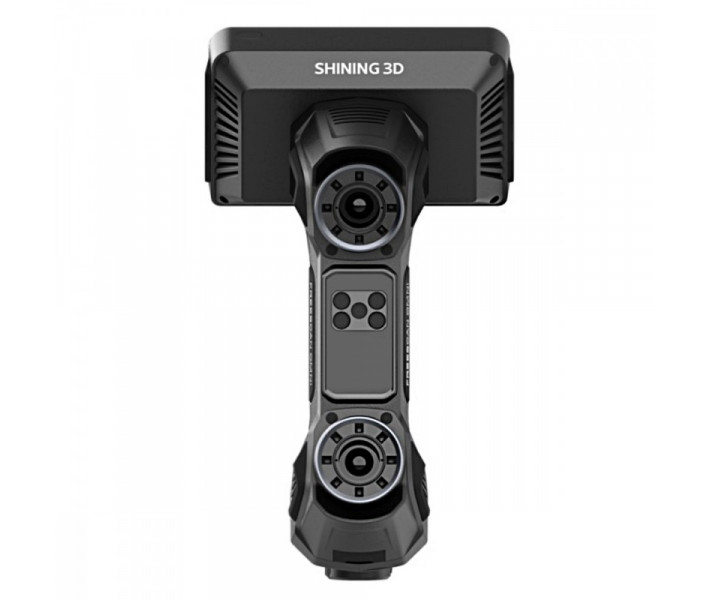

Doble Cámara Industrial de 5 MP para Superior Densidad de Nube de Puntos
Dos cámaras industriales de 5 megapíxeles — una por eje de fuente de luz — capturan datos geométricos altamente detallados con fidelidad de textura consistente. Esta arquitectura de doble cámara mantiene la estabilidad de seguimiento en superficies de bajo contraste y proporciona al motor de reconocimiento de características IA la entrada de alta resolución que necesita para una detección de bordes fiable.
Consejo técnico: Al escanear características internas profundas (cavidades de más de 80 mm de profundidad), cambia al modo de cavidades profundas (1 línea láser) y reduce la velocidad de escaneo a aproximadamente 150 mm/s. El patrón de proyección más estrecho elimina reflexiones competidoras de las paredes opuestas de la cavidad — una causa habitual de artefactos de datos falsos en los modos multilínea de alta velocidad. Para obtener los mejores resultados, asegúrate de que la temperatura superficial del objeto esté dentro de 5 °C de la temperatura ambiente antes de comenzar los escaneos de calidad metrológica.
Especificaciones Técnicas del Shining3D FreeScan Omni
Rendimiento de Medición
| Precisión | 0,02 mm (0,0008 in) |
|---|---|
| Precisión Volumétrica con VPG | 0,02 + 0,015 mm/m (0,0008 in + 0,00018 in/ft) |
| Resolución | 0,01 ~ 10 mm |
| Velocidad de Escaneo | Hasta 7.619.000 puntos/s |
| Profundidad de Campo | 830 mm (170 ~ 1000 mm) |
| Campo de Visión Máx. — Láser | 580 x 650 mm (22,8 x 25,6 in) |
| Campo de Visión Máx. — IR | 1205 x 1104 mm (47,4 x 43,5 in) |
Modos de Escaneo
| Escaneo Alta Velocidad | Incluido — 93 líneas láser, VCSEL |
|---|---|
| Escaneo Detallado | Incluido — 25 líneas láser paralelas |
| Escaneo Cavidades Profundas | Incluido — 1 línea láser |
| Escaneo IR Rápido | Incluido — infrarrojo VCSEL, sin marcadores |
Equipamiento y Conectividad
| Cómputo Integrado | Procesador integrado (32 GB) / FPGA / 1 TB SSD |
|---|---|
| Conexión Smart Dock | Modo inalámbrico y por cable (fibra óptica) |
| VPG (Fotogrametría de Vídeo) | Compatible — no requiere marcadores codificados |
| Módulo de Inspección | Compatible — inspección integrada en el dispositivo |
| Escaneo de Agujeros | Compatible — detección inteligente de bordes de agujeros (IA) |
Formatos de Salida y Certificaciones
| Formatos de Salida | .stl, .asc, .3mf, .p3 |
|---|---|
| Certificaciones | CE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |

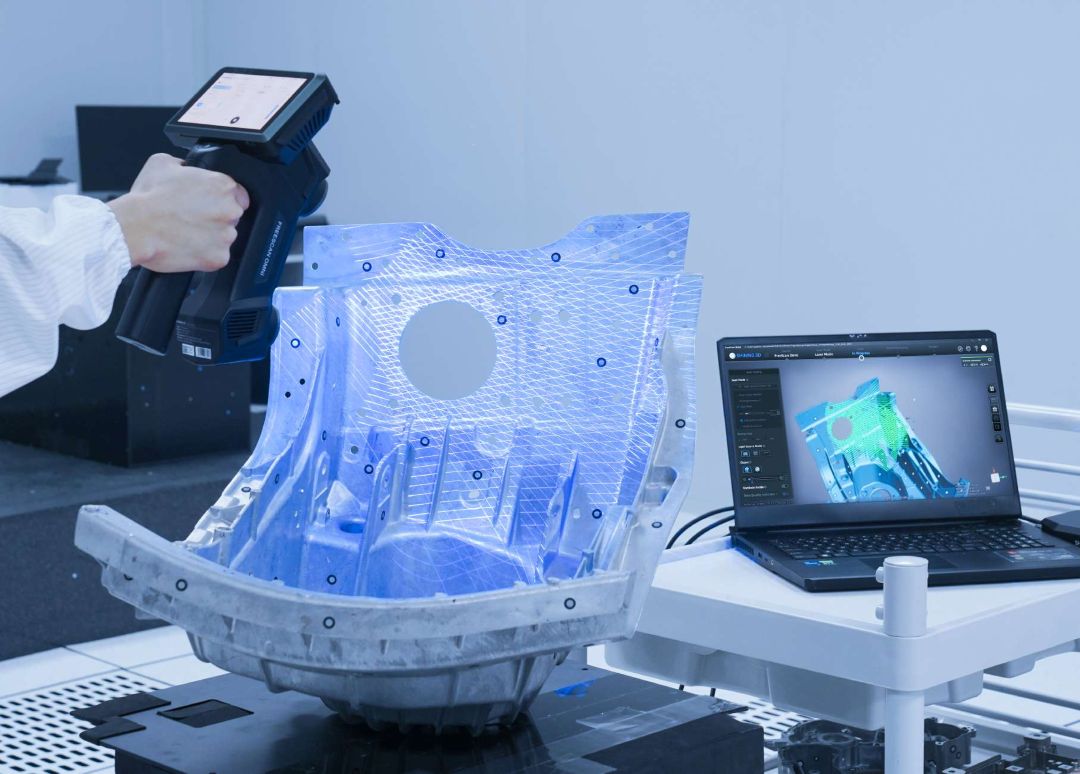

| Norma de Ensayo de Aceptación | VDI/VDE 2634 Parte 3, ISO 10360 (certificado en laboratorio acreditado ISO/IEC 17025) |
Configuración de PC Recomendada (para el programa en modo PC)
| Procesador | Intel Core i7-13650HX de 13.ª Gen o superior |
|---|---|
| Tarjeta Gráfica | NVIDIA GeForce RTX 4060 Laptop GPU o superior |
| Memoria de la Tarjeta Gráfica | 12 GB o superior |
| Memoria RAM | 64 GB o superior, DDR5 doble canal |
| Interfaz | USB 3.0 |
| Sistema Operativo | Windows 11 Professional 22H2 (64 bits) |
Contenido del Embalaje
- Escáner 3D FreeScan Omni
- Base de Carga AP (Smart Dock)
- Batería 18650
- Placa de Calibración Rápida
- Barra de Escala
- Hub de Carga de Baterías y Cable de Alimentación del Hub
- Cable Ethernet Gigabit (con tornillos)
- Cable de Datos USB Type-C
- Adaptador USB Type-C Macho a Type-A Hembra
- Adaptador USB / Type-C a Ethernet
- Cabezal de Cargador Multifuncional
- Adaptador de Alimentación y Cable de Alimentación del Dock
- Cable de Datos USB 3.0 del Dock
- Unidad Flash USB
- Set de Marcadores y Espátula de Marcadores
- Certificado de Conformidad, Tarjeta de Garantía, Informe de Precisión, Lista de Embalaje
Cómo Configurar y Realizar el Primer Escaneo con el FreeScan Omni
Sigue estos pasos para pasar del desembalaje a tu primer escaneo completo e informe de inspección en la interfaz a bordo del FreeScan Omni.
Paso 1: Insertar la Batería y Encender
Inserta la batería 18650 incluida en el escáner. Mantén pulsado el botón de encendido durante 2 segundos hasta que la pantalla táctil AMOLED muestre la animación de arranque. Selecciona el idioma preferido — el idioma predeterminado es el inglés.
Paso 2: Instalar el Programa (Modo PC) o Usar el Modo en el Dispositivo
Para el uso conectado a PC: inserta la unidad flash USB incluida, copia el archivo de instalación del FreeScan Omni a tu PC y ejecuta el asistente de configuración. Para el uso autónomo en el dispositivo, no es necesaria instalación en PC — procede directamente desde la interfaz táctil del escáner.
Paso 3: Calibrar el Escáner
Coloca la Placa de Calibración Rápida sobre una superficie estable y nivelada. En el menú principal del escáner, navega a Calibración y sigue las instrucciones en pantalla. La calibración es obligatoria en el primer uso — verifica y corrige la precisión geométrica del sistema de doble cámara. El programa omite este paso automáticamente en sesiones posteriores.
Paso 4: Crear un Grupo de Proyecto y Configurar los Parámetros de Escaneo
En la interfaz principal, crea un nuevo Grupo de Proyecto para organizar los datos del escaneo. Selecciona el modo de escaneo adecuado (Alta Velocidad, Detallado, Cavidades Profundas o IR) según la geometría de la pieza y la resolución requerida. Ajusta el método de seguimiento y los parámetros de resolución según sea necesario.
Paso 5: Escanear el Objeto
Pulsa el botón de escaneo una vez para iniciar el preescaneo, luego vuelve a pulsar para comenzar la captura de datos. Mueve el escáner de manera uniforme sobre la superficie del objeto, manteniendo la distancia de trabajo dentro del rango de profundidad de campo de 170 ~ 1000 mm. Pulsa el botón de escaneo para pausar en cualquier momento y revisar los datos en tiempo real.
Paso 6: Generar la Malla e Inspeccionar
Tras el escaneo, utiliza la herramienta de generación de mallas integrada para convertir los datos brutos de la nube de puntos en una malla sellada. Navega a la interfaz de Inspección, carga una plantilla de SHINING3D Inspect (.SNITemplate) desde el centro de recursos y pulsa Inspeccionar para generar un mapa de desviación de color e informe de inspección. Exporta los resultados en PDF o CSV a una unidad flash USB.
¿Necesita el FreeScan Omni un portátil conectado para escanear?
No. El FreeScan Omni es completamente autónomo. Su módulo de cómputo a bordo (32 GB de RAM, coprocesador FPGA, 1 TB SSD) y la pantalla táctil AMOLED integrada permiten ejecutar todo el flujo de trabajo — escaneo, procesado de malla y generación de informes de inspección — directamente en el dispositivo. También se admite un PC conectado con el programa de escritorio FreeScan Omni como configuración opcional para quienes prefieren una pantalla más grande o necesitan integrarse con flujos de trabajo CAD.
¿Cuál es la diferencia entre FreeScan Omni y FreeScan Omni Lite?
El FreeScan Omni es el modelo completo con un flujo de trabajo scan-to-inspect integrado en el dispositivo, que permite generar informes de inspección completos directamente en el escáner. El FreeScan Omni Lite comparte la misma plataforma hardware y capacidades de escaneo, pero no incluye el módulo de inspección integrado en el dispositivo — la inspección requiere el programa en PC conectado en la configuración Lite.
¿Cómo mejora el VPG (Fotogrametría de Vídeo) la precisión en piezas grandes?
VPG es el sistema patentado de SHINING3D que rastrea continuamente un marco de referencia global autoconsistente durante el escaneo, compensando la deriva posicional acumulada que normalmente degrada la precisión volumétrica en piezas grandes. Esto logra una precisión volumétrica de 0,02 + 0,015 mm/m sin necesidad de marcadores de fotogrametría codificados físicos, lo que reduce significativamente el tiempo de configuración en comparación con los flujos de trabajo tradicionales de metrología de objetos grandes.
¿Qué formatos de archivo de salida admite el FreeScan Omni?
Al exportar desde la interfaz en el dispositivo a una unidad flash USB, el FreeScan Omni admite los formatos .stl, .obj, .ply, .3mf y .asc. La ficha técnica del producto también indica .p3 como formato de salida compatible para su uso con el programa de SHINING3D. Esto cubre toda la gama de formatos necesarios para la ingeniería inversa (importación CAD), fabricación aditiva e integración con programas de inspección.

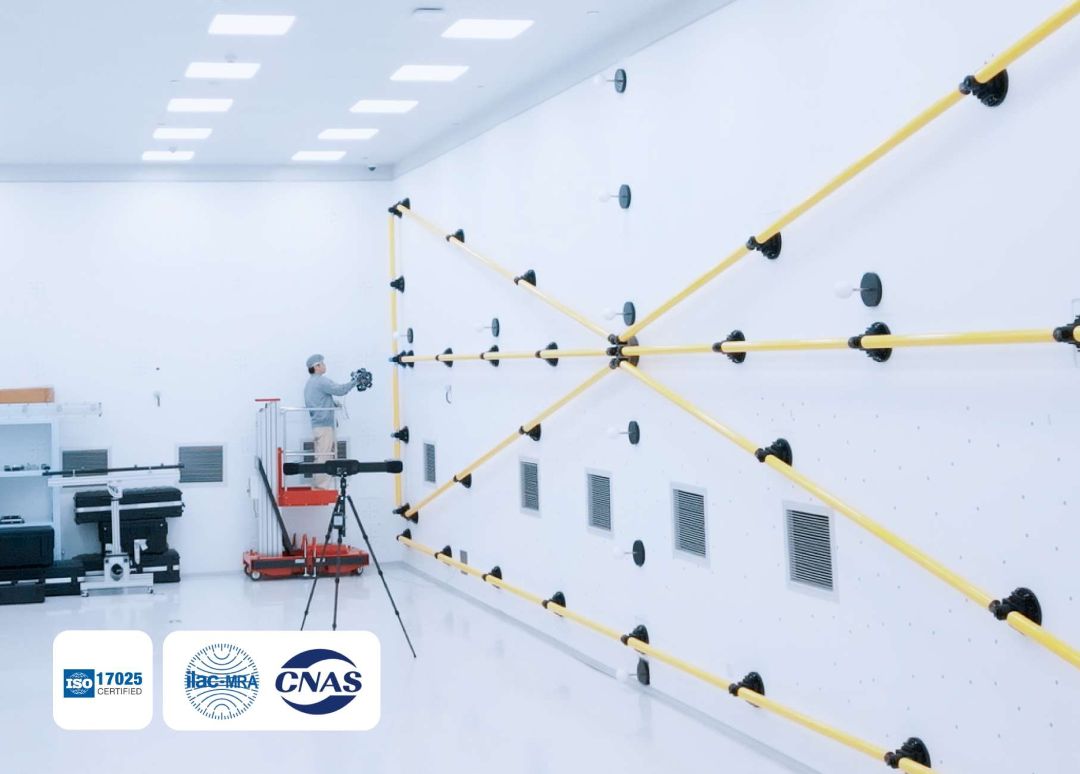

¿Qué certificaciones tiene el laboratorio de precisión del FreeScan Omni?
El Laboratorio de Precisión de SHINING3D cuenta con la acreditación ISO/IEC 17025, certificada por CNAS (Servicio Nacional de Acreditación de China). Los procedimientos de calibración dentro del laboratorio siguen estrictamente las normas VDI/VDE 2634 Parte 3 e ISO 10360, garantizando un rendimiento metrológico trazable y verificable de forma independiente. El FreeScan Omni se entrega con un Informe de Precisión individual como parte de su documentación estándar.
¿Para qué sectores industriales está diseñado el FreeScan Omni?
El FreeScan Omni está diseñado para aplicaciones de control de calidad industrial donde se requiere precisión metrológica en campo, no en laboratorio. Los sectores principales incluyen aeroespacial (inspección de álaves de turbina y componentes estructurales), automoción (verificación de paneles de carrocería, utillaje y plantillas), fabricación de precisión (piezas mecanizadas, piezas fundidas y moldes) e industria pesada y defensa. Su clasificación IP50 y la certificación TiSAX indican su idoneidad para entornos de la cadena de suministro del sector del automóvil con requisitos de seguridad de datos.
