FreeScan Trak Pro2 es un sistema portátil de medición óptica por coordenadas diseñado para el escaneo 3D sin marcadores de piezas industriales de tamaño mediano y grande, con una precisión de grado metrológico de 0,023 mm y una velocidad de escaneo de hasta 3 070 000 puntos/s. Gracias a su referenciación dinámica de doble cámara y sus 50 líneas láser azules, elimina la necesidad de colocar marcadores físicos sobre la pieza, ahorrando tiempo de preparación en flujos de trabajo de control de calidad aeroespacial, automotriz y de fabricación industrial.
| Parámetro | Valor |
|---|---|
| Precisión | 0,023 mm (0,0009 in) |
| Velocidad de escaneo | Hasta 3 070 000 puntos/s |
| Campo de visión máx. | 650 × 580 mm |
| Certificación de precisión | VDI/VDE 2634 Parte 3, ISO 10360 (laboratorio acreditado ISO 17025) |

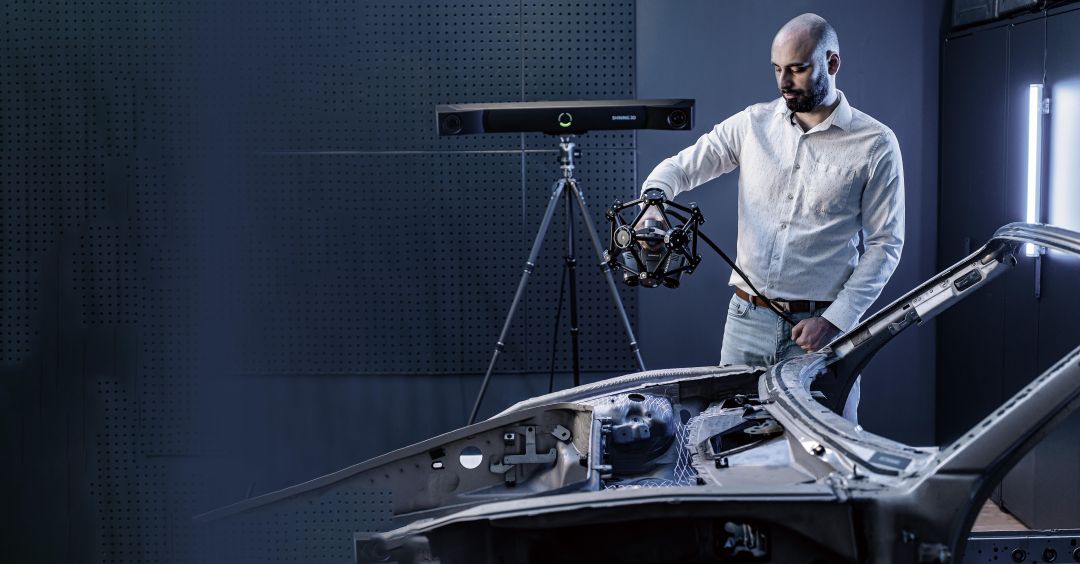

Seguimiento dinámico sin marcadores: preparación más rápida, flujo de trabajo más limpio
El escaneo óptico tradicional exige decenas — a veces cientos — de marcadores reflectantes adhesivos sobre la superficie de la pieza. El FreeScan Trak Pro2 elimina por completo ese paso gracias a la barra de seguimiento óptico FreeTrak. Montada sobre un trípode, la FreeTrak utiliza LED infrarrojos y un sistema de doble cámara para rastrear la posición del escáner láser portátil TE25 en tiempo real; así, el sistema de coordenadas permanece vinculado a la geometría de la pieza en lugar de a marcadores físicos.
El resultado es doble: se dedica menos tiempo a preparar la pieza y se evitan problemas de alineación provocados por marcadores en superficies curvas, oscuras o reflectantes. Cuando el escenario de escaneo lo requiere — por ejemplo, unión de múltiples vistas en ensamblajes muy grandes — el sistema también admite un modo convencional basado en marcadores, ofreciendo total flexibilidad.
Tres modos láser para cada condición de superficie
No toda geometría responde bien a un único patrón de escaneo. El escáner TE25 incorpora tres modos de fuente de luz seleccionables, cada uno optimizado para un caso de uso diferente:
- 50 líneas láser cruzadas — máxima cobertura para adquisición rápida de datos en superficies amplias y abiertas.
- 7 líneas láser paralelas — modo HD parcial que captura detalles superficiales extremadamente finos en zonas pequeñas o complejas.
- 1 línea láser única — escaneo de agujeros profundos con una relación diámetro-profundidad de 1 : 4, alcanzando cavidades donde los patrones de líneas cruzadas no penetran.
Combinado con dos cámaras industriales de 5,0 MP, el modo de 50 líneas impulsa la captura de datos a hasta 3 070 000 puntos/s, convirtiendo horas de medición manual en minutos de escaneo continuo.
Precisión de grado metrológico a 0,023 mm
La precisión no es una afirmación de marketing: está certificada. El FreeScan Trak Pro2 se evalúa según los estándares VDI/VDE 2634 Parte 3 e ISO 10360, con error de espaciado de esferas verificado mediante artefactos de longitud trazables en un laboratorio acreditado ISO 17025 (temperatura 20 ± 0,5 °C, humedad 40–60 % HR).
La precisión volumétrica se mantiene sólida en volúmenes de trabajo grandes: 0,062 mm en 9,6 m³ y 0,072 mm en 17,6 m³. Al combinarse con fotogrametría, el sistema alcanza 0,044 mm + 0,012 mm/m, lo que lo hace apto para inspección de primeras piezas y verificación GD&T en componentes aeroespaciales y automotrices.
Volumen de seguimiento ampliable para grandes ensamblajes

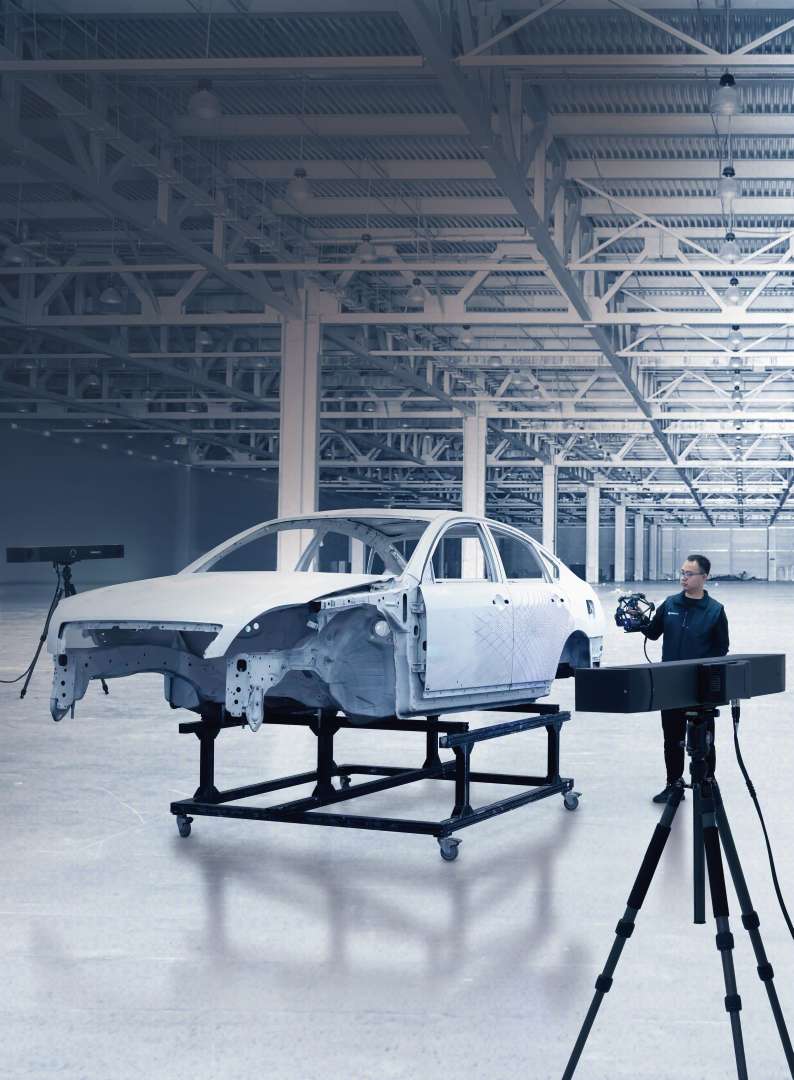

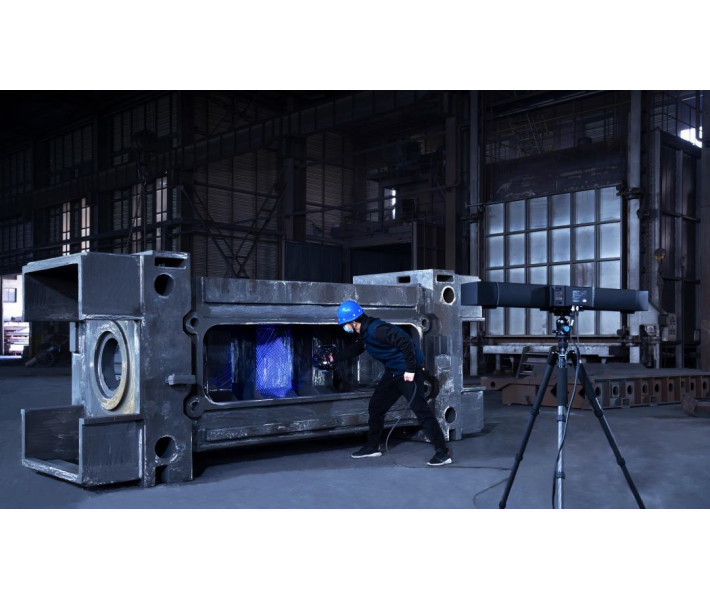

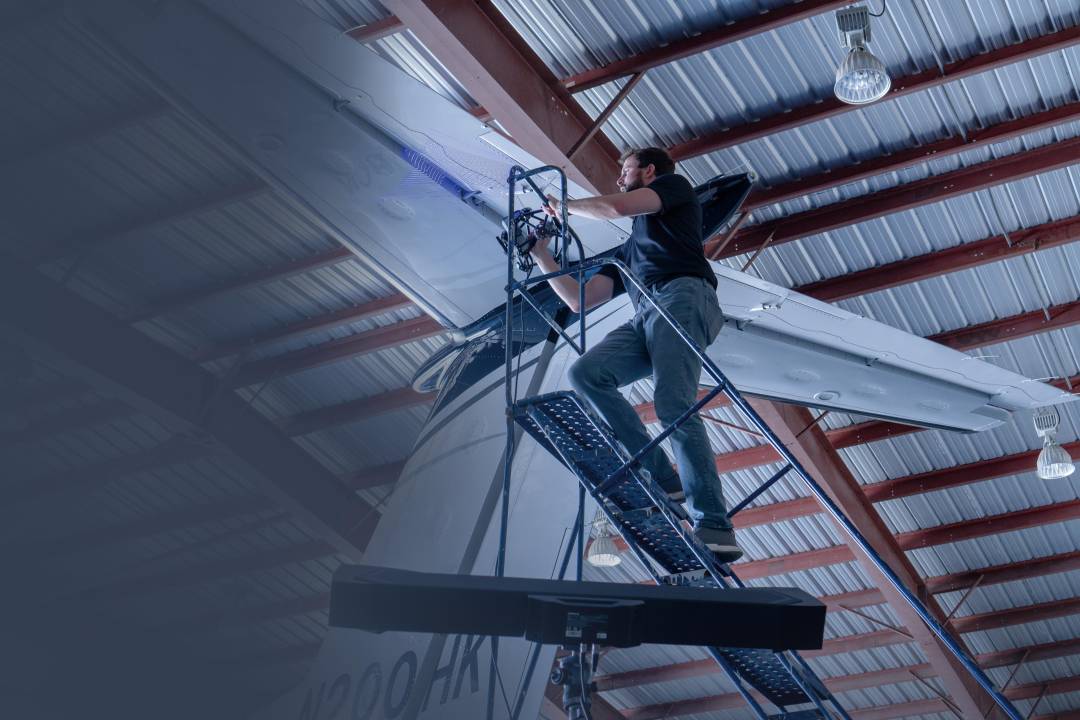

El campo de visión máximo por fotograma de escaneo es de 650 × 580 mm, pero el volumen de trabajo efectivo se extiende mucho más allá. La barra FreeTrak admite tres niveles de volumen de seguimiento:
- A 1 635 mm × An 2 045 mm
- A 2 540 mm × An 3 000 mm
- A 3 090 mm × An 3 702 mm
Esto elimina la necesidad de salto de posiciones (leapfrogging) — la técnica tradicional de reposicionar el dispositivo de medición y referenciar de nuevo los artefactos — en la mayoría de piezas medianas y grandes, incluidos paneles de carrocería, secciones de revestimiento de aeronaves y utillaje industrial.
FreeProbe: integración opcional de palpado por contacto
Cuando ciertas características dimensionales requieren medición puntual — centros de agujeros, anchuras de ranuras, planos de referencia — la sonda de contacto opcional FreeProbe añade capacidad de palpado al mismo sistema de coordenadas. Con una precisión de 0,025 mm y una velocidad de medición de 100 puntos/s, la sonda se integra directamente con PolyWorks y Geomagic Control X para flujos de inspección rápidos.
El mango ergonómico, el botón multifunción y la punta de rubí permiten al operador alternar entre escaneo óptico y palpado por contacto sin recalibrar el marco de coordenadas.
Mallado en tiempo real y visualización de la calidad de datos

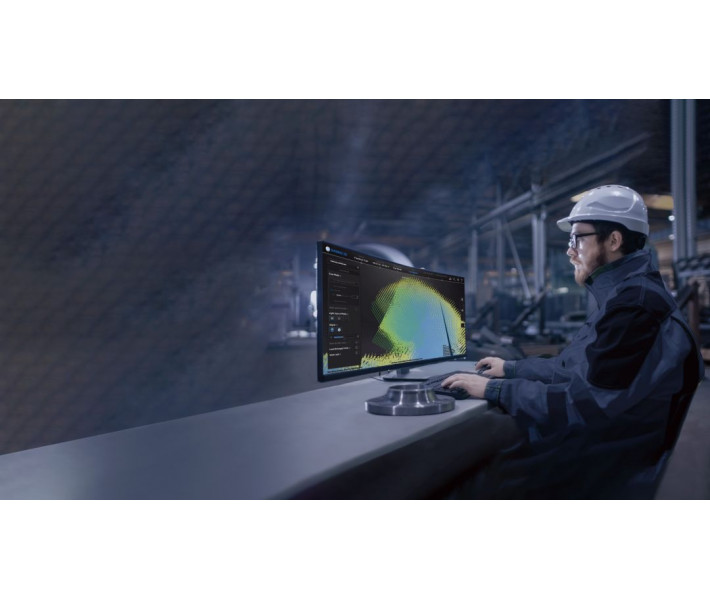

El programa incluido genera datos de malla en tiempo real durante el escaneo, eliminando el paso posterior de conversión de nube de puntos a malla. Un indicador de calidad codificado por colores se superpone directamente sobre el modelo 3D: las zonas azules indican datos completos, mientras que las secciones amarillas señalan áreas donde se necesitan pasadas de escaneo adicionales.
La retroalimentación de distancia de escaneo es igualmente intuitiva: el color de las líneas láser proyectadas cambia de azul (demasiado lejos) a verde (óptimo) y rojo (demasiado cerca), de modo que el operador mantiene la distancia de trabajo correcta por referencia visual.
Consejo técnico: Deje siempre que el escáner se caliente durante aproximadamente 15 minutos antes de la calibración. El manual recomienda alcanzar una temperatura estable del dispositivo de unos 35 °C para garantizar la precisión. Si el dispositivo no se ha calibrado en más de 7 días, el programa le pedirá que recalibre: no omita este paso si tiene previstas mediciones críticas en precisión.
Especificaciones técnicas del FreeScan Trak Pro2
Precisión y rendimiento
| Precisión | 0,023 mm (0,0009 in) |
|---|---|
| Precisión volumétrica (9,6 m³) | 0,062 mm (0,0024 in) |
| Precisión volumétrica (17,6 m³) | 0,072 mm (0,0028 in) |
| Precisión volumétrica con fotogrametría | 0,044 mm + 0,012 mm/m (0,0017 + 0,0004 in/ft) |
| Velocidad de escaneo | Hasta 3 070 000 puntos/s |
| Campo de visión máx. (FOV) | 650 × 580 mm (25,5 × 22,8 in) |
| Distancia entre puntos | 0,01 – 10 mm (0,0003 – 0,39 in) |
| Profundidad de escaneo | 400 mm (15,7 in) |
| Tamaño de objeto recomendado | 0,1 – 10 m (3,937 – 393,7 in) |
Especificaciones físicas
| Peso (FreeTrak) | 7,2 kg (15,8 lbs) |
|---|---|
| Peso (escáner TE25) | 1,47 kg (3,2 lbs) |
| Dimensiones (FreeTrak) | 1 079 × 237 × 110 mm (42,4 × 9,3 × 4,3 in) |
| Dimensiones (escáner TE25) | 281 × 283 × 290 mm (11,1 × 11,1 × 11,4 in) |
Fuente de luz y láser
| Fuente de luz (FreeTrak) | LED infrarrojo |
|---|---|
| Fuente de luz (TE25) | 50 líneas láser cruzadas, 7 líneas láser paralelas, 1 línea láser única |
| Clase del láser | Clase II |
Conectividad y entorno
| Distancia de trabajo | 300 mm (11,8 in) |
|---|---|
| Conectividad | USB 3.0, IEEE 802.11n/ac, IEEE 802.3ab |
| Formatos de exportación | .stl, .asc, .3mf |
| Rango de temperatura de operación | -10 – 40 °C (14 – 104 °F) |
| Rango de humedad de operación | 10 – 90 % HR |
Certificaciones
| Certificaciones | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX |
|---|---|
| Certificación de precisión | VDI/VDE 2634 Parte 3, ISO 10360 (laboratorio acreditado ISO 17025) |
FreeProbe (opcional)
| Precisión de la FreeProbe | 0,025 mm (0,0009 in) |
|---|---|
| Velocidad de medición de la FreeProbe | 100 mediciones/s |
| Peso de la FreeProbe | 0,5 kg (1,1 lbs) |
| Dimensiones de la FreeProbe | 70 × 150 × 340 mm (2,7 × 5,9 × 13,3 in) |
Configuración informática recomendada
| Sistema operativo | Windows 11 Professional 22H2 (64 bits) |
|---|---|
| Procesador | 13.ª gen. Intel Core i7-13700H o superior |
| Tarjeta gráfica | NVIDIA GeForce RTX 4060 o superior |
| Memoria de vídeo (VRAM) | 8 GB o superior |
| RAM | 64 GB o superior, DDR5 doble canal |
| Puerto USB | USB 3.0 |
Cómo configurar el FreeScan Trak Pro2
Procedimiento paso a paso de conexión del equipo y primera calibración del sistema FreeScan Trak Pro2.
Paso 1 — Montar la barra de seguimiento FreeTrak
Instale el rastreador óptico FreeTrak en un trípode estable y apriete los tornillos de montaje. Coloque el trípode de forma que la barra tenga línea de visión directa hacia la zona que desea escanear.
Paso 2 — Conectar todos los cables a través del concentrador
Conecte un extremo del cable del rastreador al FreeTrak y el otro al concentrador. Repita con el cable del escáner para el TE25. Conecte el cable de alimentación del concentrador a la toma de corriente y el cable de datos del concentrador al puerto USB 3.0 del ordenador. Inserte el Dongle de autorización del programa en un puerto USB libre.
Paso 3 — Instalar y activar el programa
Copie el instalador en el PC y ejecútelo con privilegios de administrador. Tras la instalación, inicie el programa e inicie sesión con su cuenta de Shining3D para activar el dispositivo. Para la activación sin conexión, exporte el archivo C2SN3D, active vía passport.shining3d.com e importe el archivo SN3D2C resultante.
Paso 4 — Calibrar el sistema
Deje que el escáner se caliente hasta aproximadamente 35 °C (unos 15 minutos). Siga el asistente de calibración en pantalla: primero calibre el rastreador con la varilla de calibración, después el escáner con la placa de calibración y, por último, la calibración del sistema con el calibrador de sistema. El programa confirmará la calibración correcta y omitirá este paso en inicios posteriores.
Paso 5 — Seleccionar el modo de escaneo y comenzar
Cree un nuevo grupo de proyecto, luego seleccione Modo Trak para escaneo sin marcadores o Modo Láser para escaneo asistido con marcadores. Elija el modo de fuente de luz apropiado (50 líneas, 7 líneas o 1 línea) según la geometría de la pieza, ajuste el brillo y pulse el botón de escaneo en el TE25 para iniciar la adquisición de datos.
Contenido del paquete

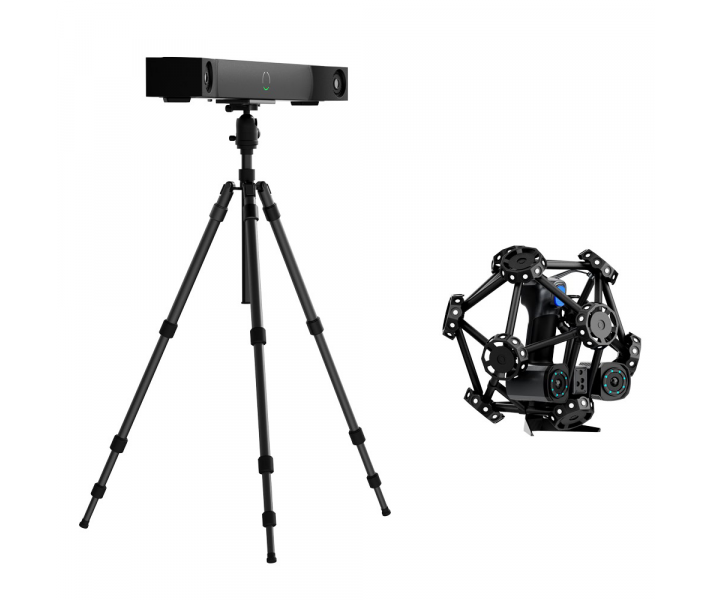

- Barra de seguimiento óptico FreeTrak I-G1
- Escáner láser portátil FreeScan TE25
- Concentrador (conecta rastreador, escáner y PC)
- Cable del rastreador
- Cable del escáner
- Cable de alimentación del concentrador y adaptador de corriente (24 V, 3,75 A)
- Cable de datos (USB 3.0)
- Dongle de autorización del programa
- Placa de calibración con funda de franela
- Varilla de calibración
- Calibrador de sistema
- Trípode
Preguntas frecuentes
¿El FreeScan Trak Pro2 requiere marcadores sobre el objeto escaneado?
No. En Modo Trak, la barra de seguimiento óptico FreeTrak rastrea dinámicamente el escáner TE25 mediante sus dianas infrarrojas integradas, por lo que no es necesario colocar marcadores físicos en la pieza. También está disponible un modo convencional basado en marcadores en el Modo Láser para situaciones en las que los marcadores aporten ventaja.
¿Cuál es el tamaño máximo de objeto que puede medir el FreeScan Trak Pro2?
El tamaño de objeto recomendado va de 0,1 m a 10 m. Para objetos mayores que el volumen de seguimiento estándar, el rango de seguimiento se puede ampliar hasta 3 090 × 3 702 mm, y el modo de fotogrametría puede unir múltiples zonas de captura en un único marco de coordenadas.
¿Con qué frecuencia se debe calibrar el escáner?
La calibración es necesaria en el primer uso, tras un periodo de inactividad de una a dos semanas, después de un transporte con vibraciones significativas, o siempre que se observe una disminución de la precisión, como fallos frecuentes de alineación. El programa avisa si han pasado más de siete días desde la última calibración.
¿Puede el FreeScan Trak Pro2 escanear superficies reflectantes u oscuras?
Sí. Los ajustes de escaneo incluyen un modo para objetos reflectantes que se puede activar directamente desde los botones del escáner. Para superficies complicadas, el control deslizante de brillo y la elección del modo de fuente de luz (50 líneas, 7 líneas o 1 línea) ayudan a optimizar la calidad de captura de datos.
¿Con qué programas de inspección de terceros es compatible?
Los datos de escaneo se pueden exportar en formatos .stl, .asc y .3mf. El programa se integra directamente con Geomagic Control X (2023), PolyWorks Metrology Suite (2023–2025), Geomagic Design X (2020), Geomagic Essentials (2023) y EXModel para ingeniería inversa.
¿Cuáles son los requisitos mínimos de PC para ejecutar el programa del escáner?
El fabricante recomienda Windows 11 Professional 22H2 (64 bits), un procesador Intel Core i7-13700H de 13.ª generación o superior, una tarjeta gráfica NVIDIA GeForce RTX 4060 con 8 GB de memoria de vídeo o superior, 64 GB de RAM DDR5 de doble canal y un puerto USB 3.0. Reserve al menos 15 GB de espacio libre en las unidades del sistema y de instalación.
