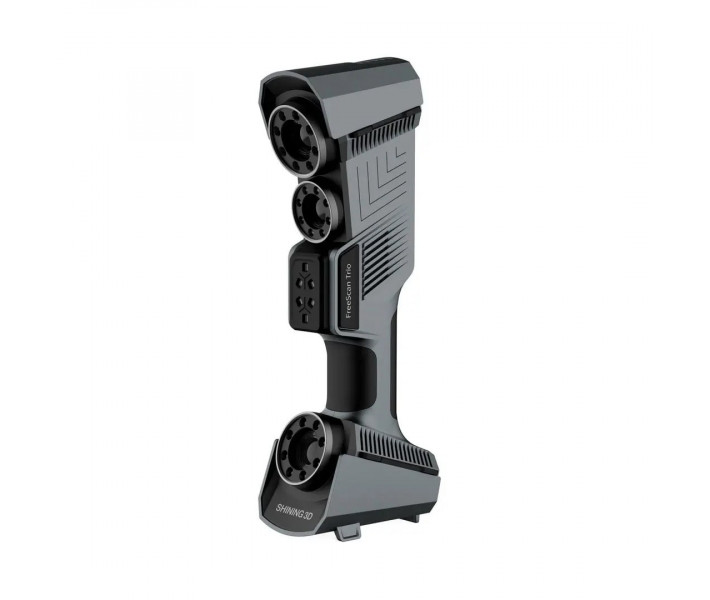

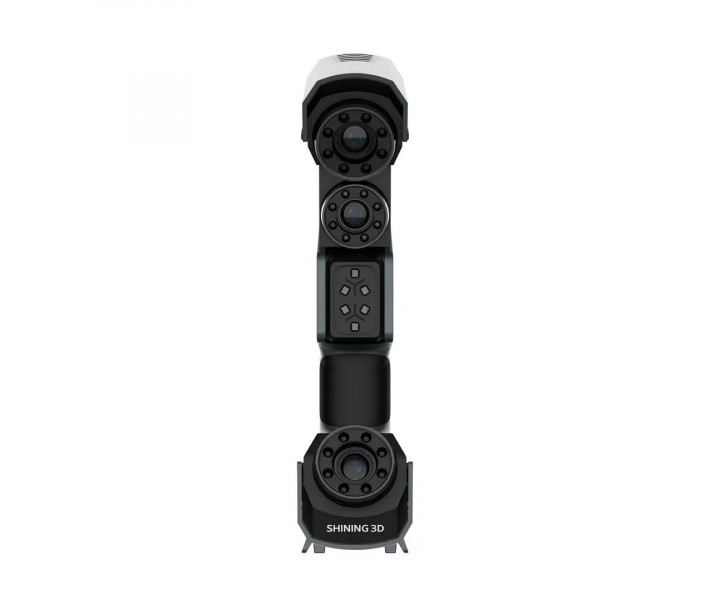

FreeScan Trio es el primer escáner 3D láser portátil del mundo que funciona sin marcadores, desarrollado por Shining3D para metrología profesional e inspección de calidad en campo. Equipado con 98 líneas láser, tres cámaras industriales de 5 MP y fotogrametría binocular patentada integrada, captura hasta 3 010 000 puntos por segundo con una precisión de 0,02 mm, eliminando la preparación de marcadores y acelerando cada flujo de inspección.
| Parámetro | Valor |
|---|---|
| Velocidad de escaneo | Hasta 3 010 000 pts/s |
| Precisión de escaneo | 0,02 mm |
| Precisión volumétrica | 0,02 + 0,015 mm/m (con fotogrametría) |
| Peso | 985 g |
Descubra la revolución: FreeScan Trio, el primer escáner 3D láser del mundo que no requiere marcadores.

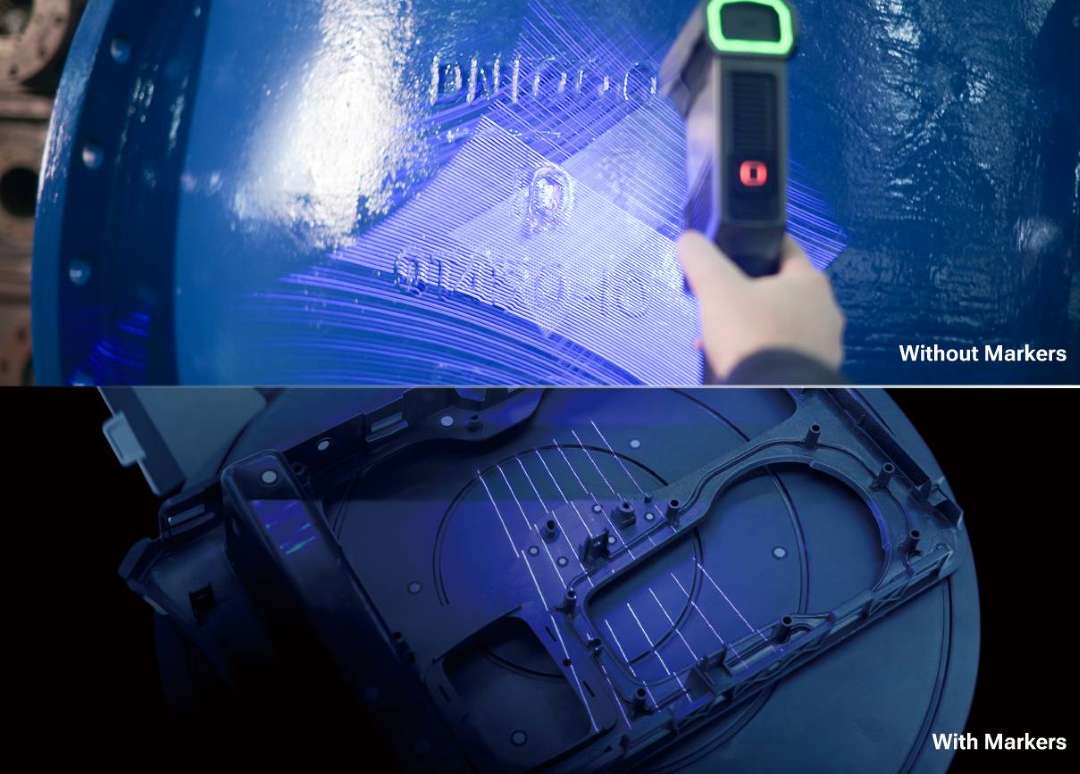

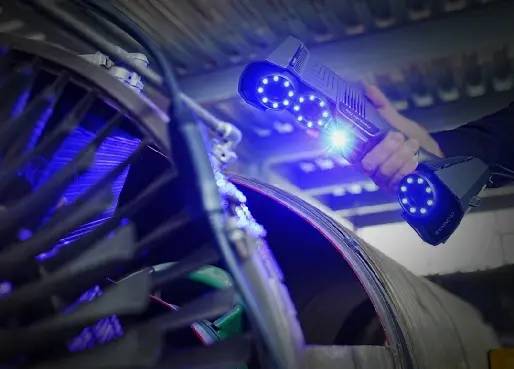

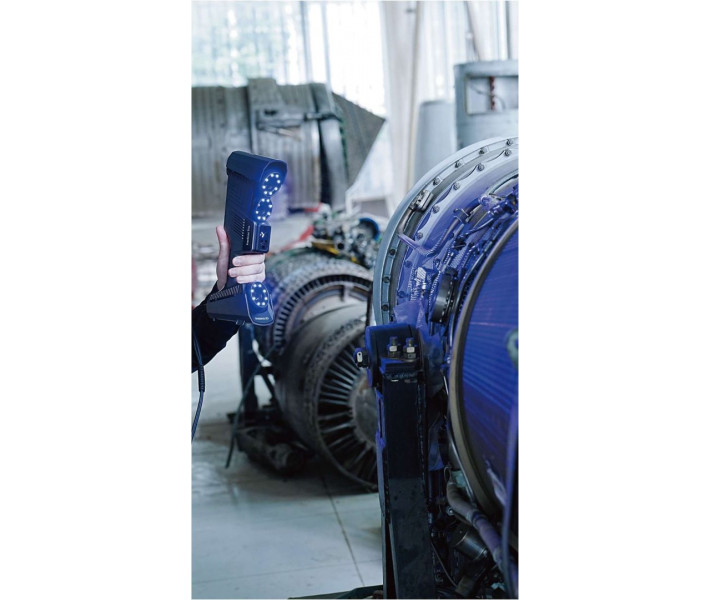

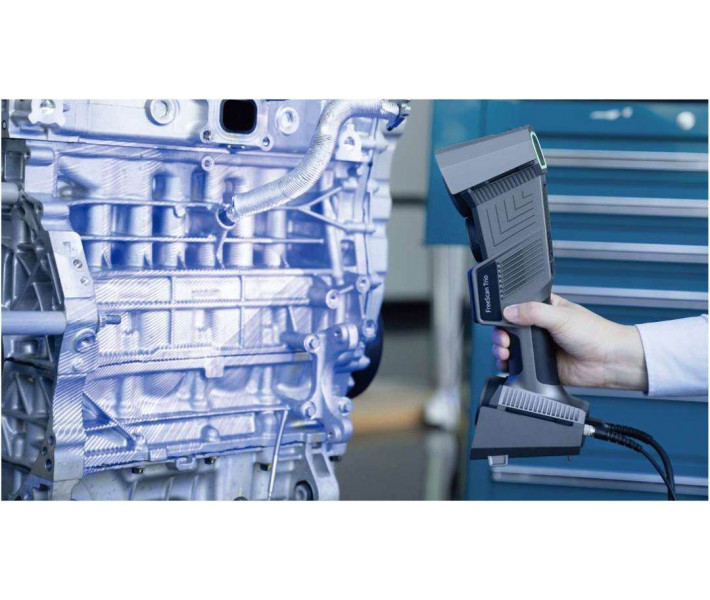

Escaneo sin marcadores con autoposicionamiento de 98 líneas
Los escáneres láser portátiles convencionales requieren marcadores adhesivos de referencia sobre la superficie del objeto — un proceso que consume entre 30 y 60 minutos en piezas grandes. El FreeScan Trio elimina ese paso por completo. Su tecnología inteligente de autoposicionamiento utiliza 98 líneas láser cruzadas para registrar la orientación espacial en tiempo real, permitiendo la adquisición 3D completa sin un solo marcador.
El modo de 98 líneas opera en tres variantes de alineación: modo Marcadores para objetos con geometría simple o simétrica, modo Características para piezas con detalle superficial rico, y modo Híbrido que combina ambos enfoques. Esta flexibilidad permite que un único escáner se adapte a carcasas de válvulas, álabes de turbinas y paneles de carrocería por igual.
Tres cámaras industriales de 5 MP para captura de alto detalle
Cada una de las tres cámaras del FreeScan Trio ofrece 5 megapíxeles de resolución de grado industrial. Trabajando en conjunto, resuelven bordes finos, radios pronunciados y transiciones de pared delgada que los sistemas de doble cámara a menudo difuminan. Con o sin marcadores, el escáner reproduce la geometría compleja con fidelidad constante.

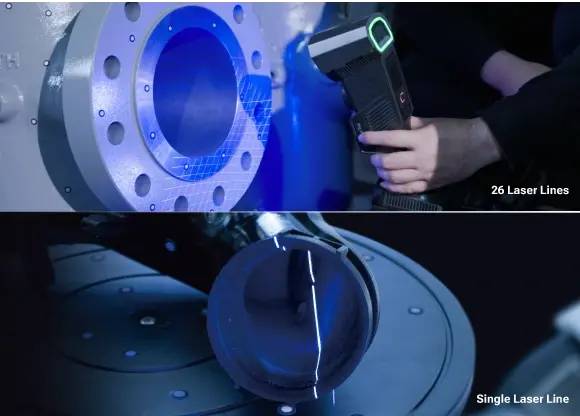

Escaneo de agujeros profundos y cavidades estrechas
Los taladros ciegos, cavidades profundas y paredes tipo aleta representan un desafío persistente en metrología óptica: los patrones multilínea estándar no alcanzan la geometría empotrada. El FreeScan Trio resuelve este problema con un modo dedicado de Agujero Profundo que conmuta entre 26 líneas láser cruzadas y una sola línea láser. Los ángulos de cámara optimizados aseguran que el sensor capture datos de superficies que de otro modo permanecerían invisibles.

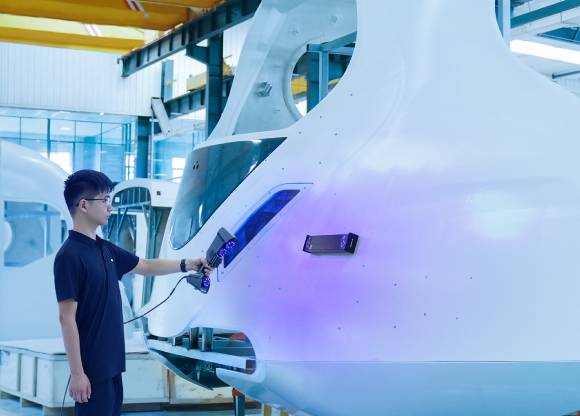

Fotogrametría binocular patentada para precisión en grandes volúmenes
La precisión volumétrica se degrada con la distancia en todo escáner portátil. El FreeScan Trio contrarresta esto con un módulo de fotogrametría binocular patentado integrado en el propio cuerpo del escáner. A diferencia de los flujos de trabajo de fotogrametría tradicional — que requieren dianas codificadas, una cámara DSLR y programas de procesamiento independientes — este sistema funciona directamente a través del escáner, reduciendo el tiempo de preparación al menos a la mitad.
El resultado: la precisión volumétrica mejora de 0,02 + 0,03 mm/m (solo láser) a 0,02 + 0,015 mm/m con fotogrametría activa. Para un panel ferroviario de 6 metros, esa diferencia puede significar ±0,11 mm de error total frente a ±0,20 mm — un margen crítico en la inspección de primera pieza en aeronáutica y automoción.

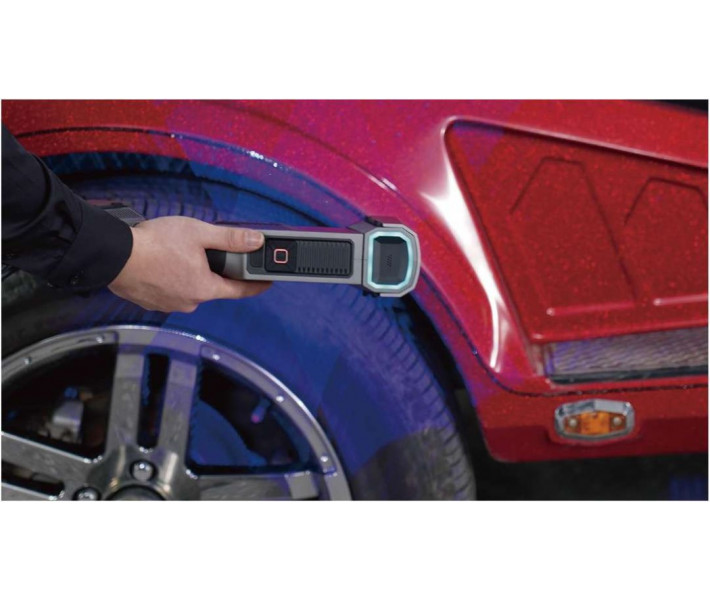

Cuatro modos de escaneo para cada tarea de inspección
- Escaneo de alta velocidad (26 líneas) — cobertura rápida de superficies grandes con precisión de 0,02 mm a 300 mm de distancia de trabajo
- Escaneo de agujero profundo (26 / línea simple) — alcanza taladros ciegos y cavidades estrechas con precisión de 0,02 mm
- Escaneo de detalle (7 líneas paralelas) — captura de características finas a 200 mm de distancia de trabajo para piezas pequeñas y complejas
- Escaneo sin marcadores (98 líneas) — adquisición completa sin marcadores a hasta 3 010 000 pts/s
Metrología certificada y trazable

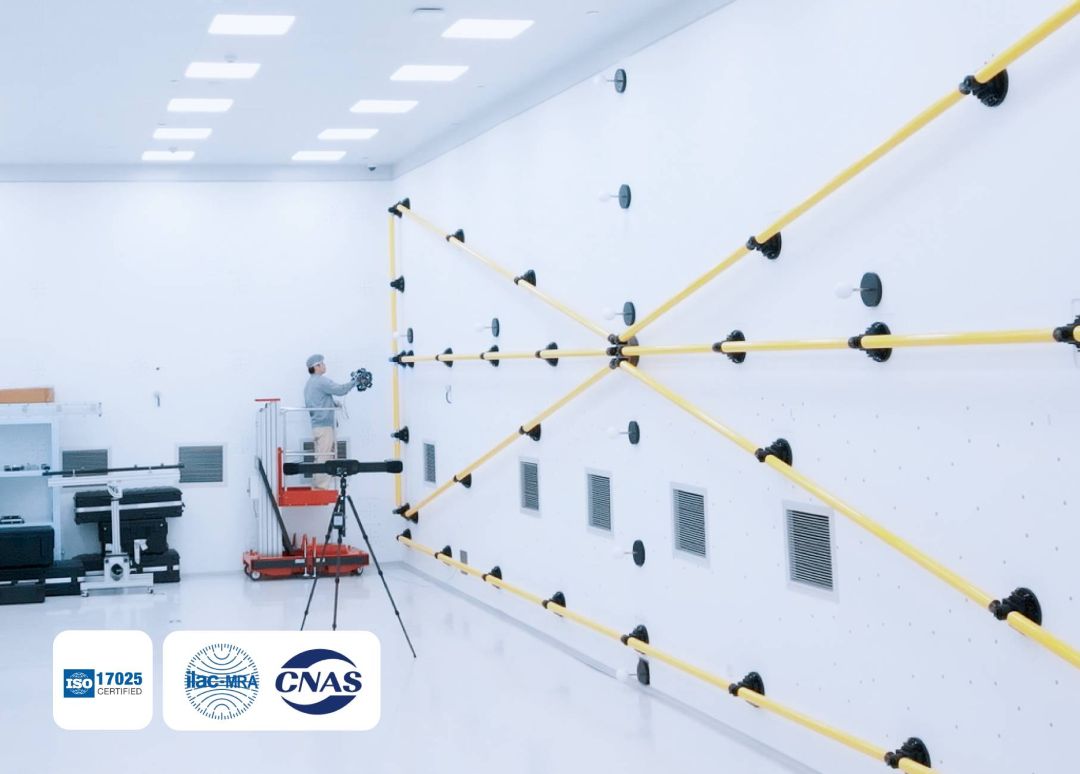

Cada unidad del FreeScan Trio se calibra en un laboratorio acreditado por CNAS conforme a ISO 17025. La precisión se verifica según las normas VDI/VDE 2634 Parte 3 e ISO 10360, garantizando resultados de medición trazables. Esto significa que el escáner se integra sin dificultad en sus procesos de control de calidad ISO — desde la inspección de recepción de materiales hasta los informes dimensionales finales.
Consejo técnico: Al utilizar el modo Características de 98 líneas, active la Alineación de características optimizada en los ajustes del programa para objetos predominantemente no planos. Esto filtra las características geométricas débiles del proceso de alineación y reduce significativamente la pérdida de seguimiento en superficies curvas. Además, caliente siempre el escáner durante 10–15 minutos antes de calibrar — la precisión de 0,02 mm de la ficha técnica asume una unidad térmicamente estable.
Programa FreeScan — Diseñado para inspección profesional
- Resolución flexible — modifique la resolución de escaneo a mitad de proyecto sin reiniciar
- Visualización de malla en tiempo real — vea los datos de malla mientras escanea, eliminando un paso de mallado independiente
- Visualización de calidad de datos — superposición con código de colores que destaca la cobertura insuficiente en tiempo real
- Plantillas de escaneo personalizadas — guarde y reutilice conjuntos de parámetros para mantener la coherencia de las mediciones entre operarios
- Reconocimiento de características por IA — detecta automáticamente agujeros redondos, ranuras rectangulares y otras características geométricas para un dimensionado rápido
Los formatos de exportación incluyen ASC (nube de puntos), STL, PLY, OBJ y 3MF, con integración directa con plataformas de metrología de terceros como Geomagic Control X, Geomagic Design X, Geomagic Essentials y PolyWorks Metrology Suite.
Especificaciones técnicas del FreeScan Trio
Modos de escaneo
| Parámetro | Alta velocidad | Agujero profundo | Detalle | Sin marcadores |
|---|---|---|---|---|
| Fuente de luz | 26 líneas láser | 26 / línea láser simple | 7 líneas láser paralelas | 98 líneas láser |
| Distancia de trabajo | 300 mm | 300 mm | 200 mm | 300 mm |
| Precisión de escaneo | 0,02 mm | 0,02 mm | 0,02 mm | / |
Especificaciones generales
| Especificación | Detalles |
|---|---|
| Velocidad de escaneo | Hasta 3 010 000 puntos/s |
| Profundidad de escaneo | 360 mm |
| Campo de visión | 650 x 580 mm |
| Precisión volumétrica | 0,02 + 0,03 mm/m (0,02 + 0,015 mm/m con fotogrametría) |
| Distancia entre puntos | 0,01 – 3 mm |

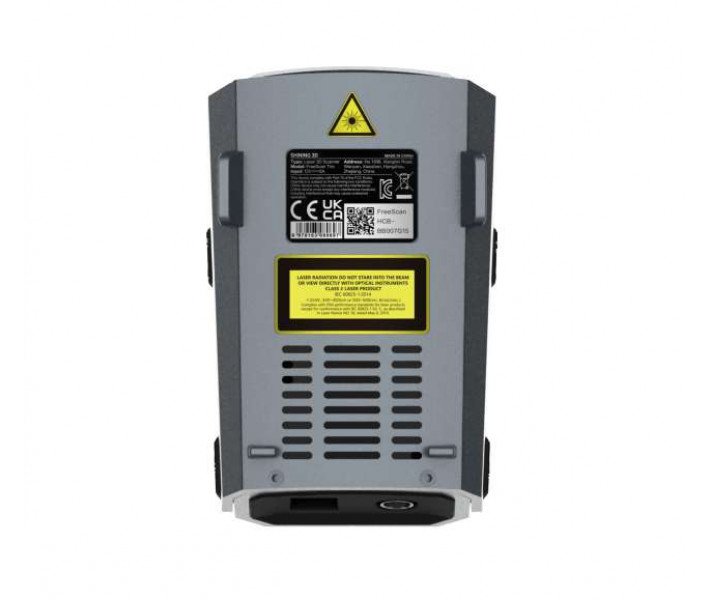

| Clase láser | Clase II (seguro para los ojos) |
| Longitud de onda láser | 440–460 nm / 934–946 nm |
| Conexión | USB 3.0 |
| Dimensiones | 331 x 120 x 76 mm |
| Peso | 985 g |
| Alimentación | 12 V, 5,0 A |
| Temperatura de trabajo | 0 – 40 °C |
| Humedad de trabajo | 10 – 90 % |
| Clasificación IP | IP50 |
| Certificaciones | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TiSAX |
| Certificación de precisión | VDI/VDE 2634 Parte 3, ISO 10360 (en laboratorio acreditado ISO 17025) |
Configuración recomendada del ordenador
| Componente | Requisito |
|---|---|
| Sistema operativo | Windows 11 Professional 22H2 (64-bit) |
| Procesador | Intel Core i7-13700H o superior |
| Tarjeta gráfica | NVIDIA GeForce RTX 4060 o superior |
| Memoria de vídeo (VRAM) | ≥ 8 GB |
| Memoria RAM | ≥ 64 GB DDR5 de doble canal |
| Interfaz | USB 3.0 |
Cómo configurar el FreeScan Trio
Conexión del equipo y activación del programa para el primer uso del escáner 3D portátil FreeScan Trio.
Paso 1: Conectar el equipo

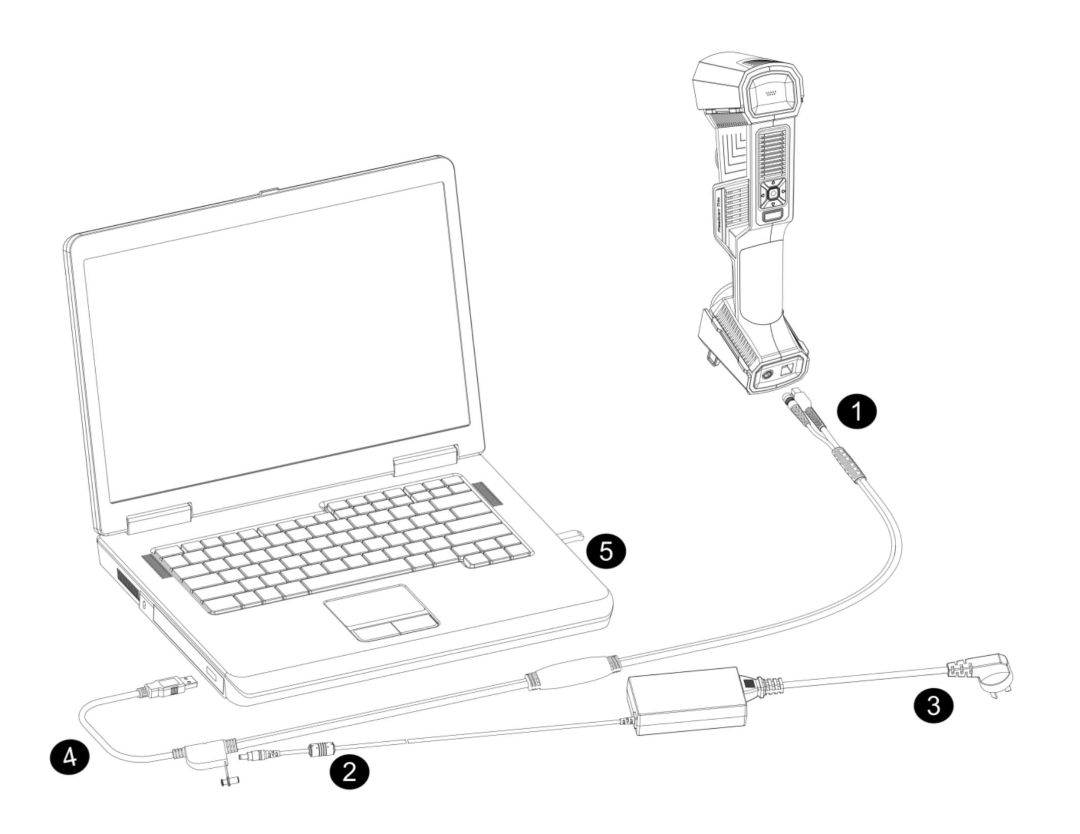

Conecte el cable de aviación al puerto de alimentación y al puerto USB del escáner. Conecte el cable de alimentación al adaptador de corriente y, a continuación, enchufe el adaptador al cable de aviación. Conecte el extremo USB del cable de aviación a un puerto USB 3.0 del PC. Inserte el Dongle en otro puerto USB del PC y encienda el sistema.
Paso 2: Instalar el programa FreeScan
Copie el archivo de instalación desde la unidad USB proporcionada al PC. Ejecute el instalador y siga el asistente. Se requieren derechos de administrador. Tras la instalación, vaya a Configuración de Windows → Acerca de → Configuración avanzada del sistema → Rendimiento → Ajustar para obtener el mejor rendimiento.
Paso 3: Activar el escáner
Inicie el programa FreeScan e inicie sesión con su cuenta de Shining3D para la activación en línea. Si el PC no tiene acceso a internet, utilice el flujo de activación sin conexión: exporte el archivo C2SN3D, cárguelo a través de un ordenador conectado a la red en passport.shining3d.com, y luego importe el archivo SN3D2C devuelto.
Paso 4: Calibrar
Coloque la tabla de calibración en posición horizontal y sitúe el escáner según el asistente del programa. Alinee el punto central del dispositivo con el círculo gris de la tabla. Pulse el botón de inicio y mueva el escáner lentamente, ajustando la distancia hasta que todos los indicadores de altura se iluminen en verde. Repita para todas las direcciones indicadas.
Paso 5: Crear un proyecto y escanear
Cree un nuevo grupo de proyecto, seleccione un modo de escaneo (Alta velocidad, Agujero profundo, Detalle o Sin marcadores), configure la distancia entre puntos y comience a escanear. El programa muestra datos de malla en tiempo real e indicadores de calidad con código de colores para guiar su cobertura.
Contenido de la caja
- Escáner 3D portátil FreeScan Trio
- Adaptador de corriente y cable de alimentación
- Cable de aviación (datos + alimentación)
- Dongle USB (licencia del programa)
- Tabla de calibración con bolsa protectora de franela
- Unidad USB con programa FreeScan
- Guía de inicio rápido
- Maletín de transporte
Preguntas frecuentes
¿El FreeScan Trio realmente funciona sin marcadores?
Sí. En el modo de escaneo sin marcadores de 98 líneas, el escáner utiliza tecnología inteligente de autoposicionamiento para registrar su orientación respecto a la geometría superficial del objeto. Los marcadores son opcionales en este modo y solo se requieren si se cambia a los modos láser tradicionales (26 o 7 líneas) y se necesita alineación mediante puntos de referencia.
¿Cuál es la ventaja de la fotogrametría integrada frente a un sistema de fotogrametría separado?
El módulo de fotogrametría binocular del FreeScan Trio está integrado en el cuerpo del escáner, por lo que no se necesitan dianas codificadas, cámara DSLR ni programas de procesamiento adicionales. Esto reduce el tiempo de preparación en al menos un 50 % y mejora la precisión volumétrica a 0,02 + 0,015 mm/m — un beneficio significativo al escanear objetos de más de 2–3 metros.
¿Puede el FreeScan Trio escanear superficies reflectantes u oscuras?
El escáner incluye un modo dedicado para objetos reflectantes en la configuración del programa, que ajusta la exposición para mejorar la captura de datos en superficies brillantes. Para piezas altamente reflectantes o transparentes, Shining3D recomienda aplicar un espray de imagen lavable antes de escanear para garantizar una calidad de datos consistente.
¿Con qué frecuencia debo calibrar el FreeScan Trio?
Calibre el escáner antes del primer uso, después de un transporte que haya podido causar vibraciones significativas, si ha estado inactivo durante 1–2 semanas, o cuando detecte problemas de seguimiento o calidad de datos reducida durante el escaneo. El programa muestra un aviso si han pasado más de 7 días desde la última calibración.
¿Qué especificaciones de PC se necesitan para el FreeScan Trio?
Shining3D recomienda Windows 11 Professional 22H2 (64-bit), un procesador Intel Core i7-13700H o superior, una tarjeta gráfica NVIDIA GeForce RTX 4060 (o superior) con al menos 8 GB de VRAM, y 64 GB de memoria RAM DDR5 de doble canal. Se requiere un puerto USB 3.0 para la conexión del escáner. El uso de memoria RAM de doble canal es crítico — las configuraciones de canal único pueden causar fotogramas por segundo bajos durante el escaneo.
¿Qué formatos de archivo admite el programa FreeScan para exportación?
El programa exporta datos de escaneo en formatos ASC (nube de puntos), STL, PLY, OBJ y 3MF. También se integra directamente con plataformas de metrología e ingeniería inversa de terceros, como Geomagic Control X, Geomagic Design X, Geomagic Essentials y PolyWorks Metrology Suite.
