- Disponibilidad: En stock
- Código del producto: FSCAN-UE-NOVA
- Peso en el embalaje: 9.50kg

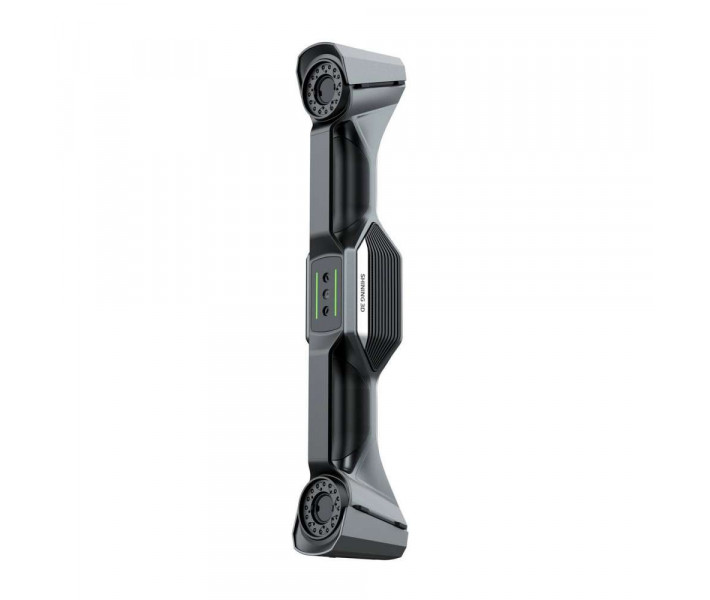

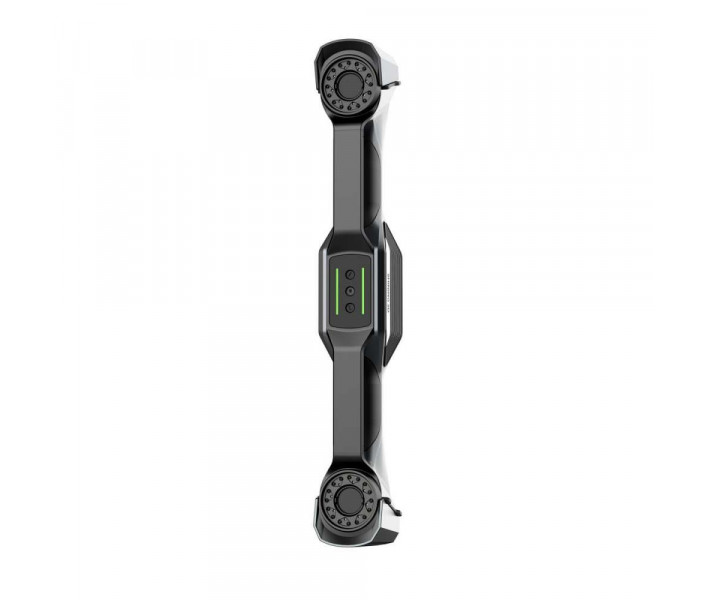

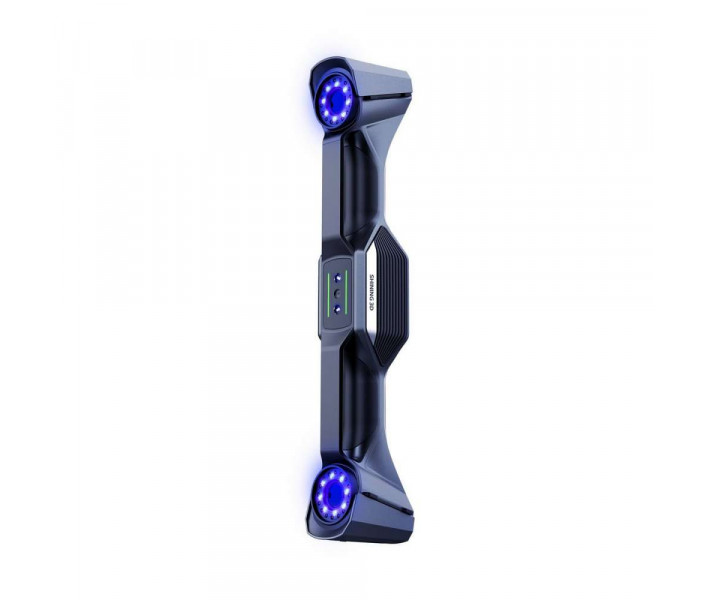

FreeScan UE Nova es un escáner 3D portátil inalámbrico de grado metrológico diseñado para mediciones industriales a gran escala. Con el mayor campo de visión de su categoría — 2 600 × 2 200 mm — y 50 líneas láser azules que capturan 4 600 000 puntos/s, permite digitalizar de forma rápida y precisa excavadoras, palas de turbinas, vagones ferroviarios y otros componentes de gran tamaño. Con un peso de solo 1,6 kg, el UE Nova funciona de forma completamente inalámbrica con baterías intercambiables en caliente y la fotogrametría de vídeo patentada (VPG) de Shining 3D, alcanzando una precisión volumétrica de 0,072 + 0,012 mm/m — sin necesidad de marcadores codificados.
| Especificaciones clave — FreeScan UE Nova | |
|---|---|
| Campo de visión (FOV) | Hasta 2 600 × 2 200 mm |
| Velocidad de escaneo | 4 600 000 puntos/s |
| Precisión volumétrica (VPG) | 0,072 + 0,012 mm/m |
| Peso neto | 1,6 kg |
El mayor campo de visión para escaneo industrial a gran escala

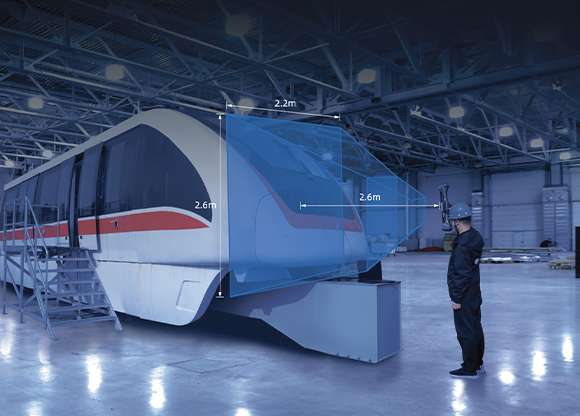

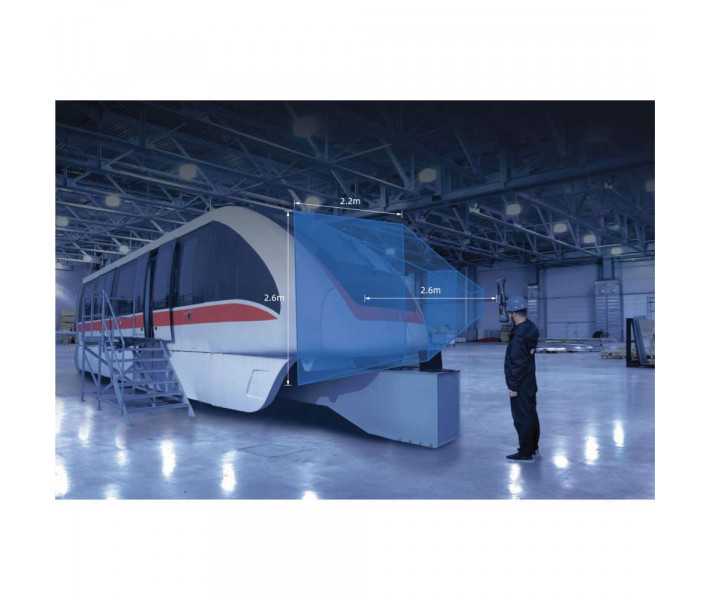

Mientras que los escáneres portátiles convencionales requieren múltiples pasadas para cubrir un solo panel, FreeScan UE Nova captura un área de 2 600 × 2 200 mm en un único fotograma a una distancia máxima de escaneo de 2 600 mm. Esto reduce drásticamente el tiempo de escaneo en maquinaria pesada — brazos de excavadoras, secciones de cascos de buques o carrocerías de vehículos ferroviarios — manteniendo una precisión puntual de 0,072 mm.
Las 50 líneas láser azules paralelas son inherentemente menos sensibles a la luz ambiental y a la reflectividad superficial que las alternativas infrarrojas. Piezas fundidas oscuras, chapa metálica pulida y composites pintados se capturan sin espray ni preparación de superficie en la mayoría de los casos.

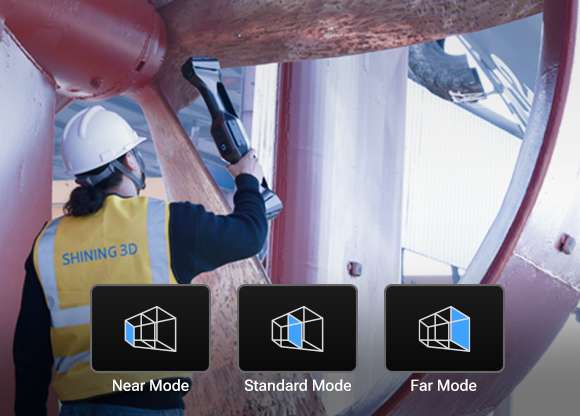

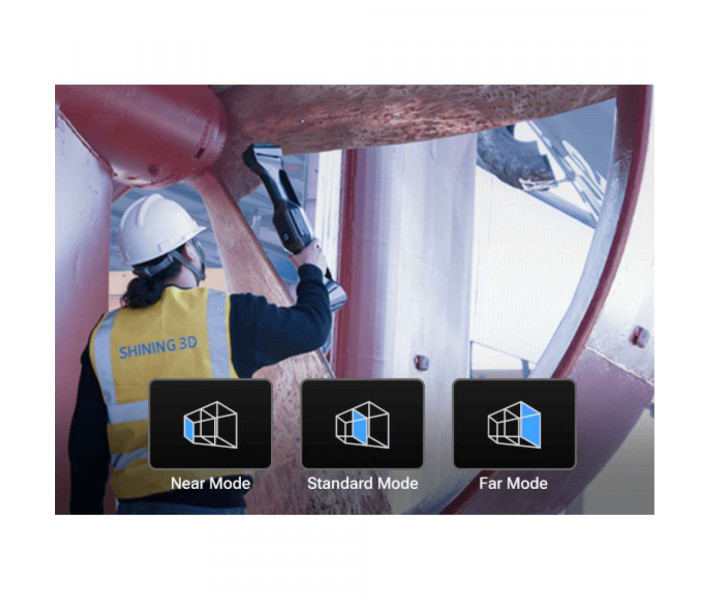

Tres rangos de trabajo seleccionables
El programa de FreeScan UE Nova ofrece tres modos de rango de trabajo adaptados a cada tarea:
- Cercano (300–800 mm) — para trabajo detallado en espacios confinados o de difícil acceso
- Estándar (600–1 500 mm) — escaneo de uso general, equilibrando velocidad y detalle
- Lejano (1 200–2 600 mm) — cobertura rápida de superficies amplias y componentes de gran tamaño
El cambio entre rangos se realiza desde el programa con un solo clic — sin necesidad de recalibración. Esta flexibilidad permite escanear un fuselaje completo en modo Lejano y cambiar a modo Cercano para orificios de sujeción y juntas de soldadura, todo en una misma sesión.

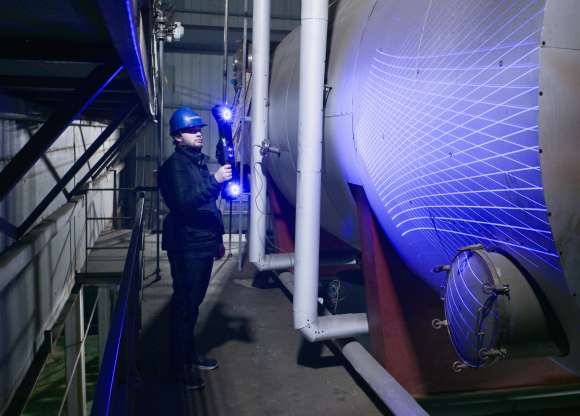

Libertad inalámbrica con módulos de computación integrados
UE Nova incorpora su módulo de procesamiento directamente en el cuerpo del escáner. Combinado con un enrutador Wi-Fi 6 (incluido en el paquete), transmite los datos de escaneo en tiempo real a altas tasas de fotogramas — sin cable de conexión, sin carrito portátil, sin limitaciones de alcance impuestas por la longitud de la fibra óptica.
Las baterías intercambiables en caliente proporcionan aproximadamente 1 hora de funcionamiento continuo por carga. Lleve una batería de repuesto, cámbiela en segundos y mantenga el escaneo ininterrumpido durante toda la jornada. También está disponible una conexión por fibra óptica con cable para configuraciones de estación fija que requieran transferencia de datos sin latencia.

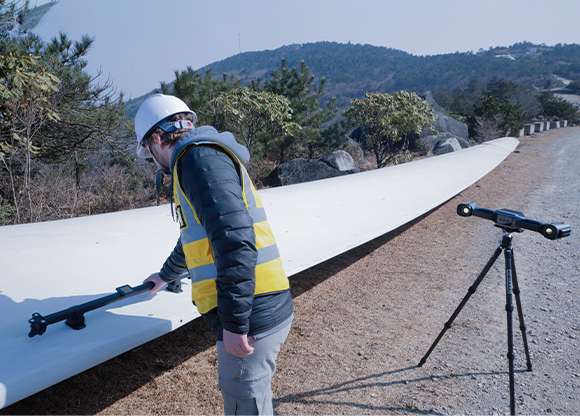

Fotogrametría de vídeo (VPG) — precisión volumétrica sin marcadores

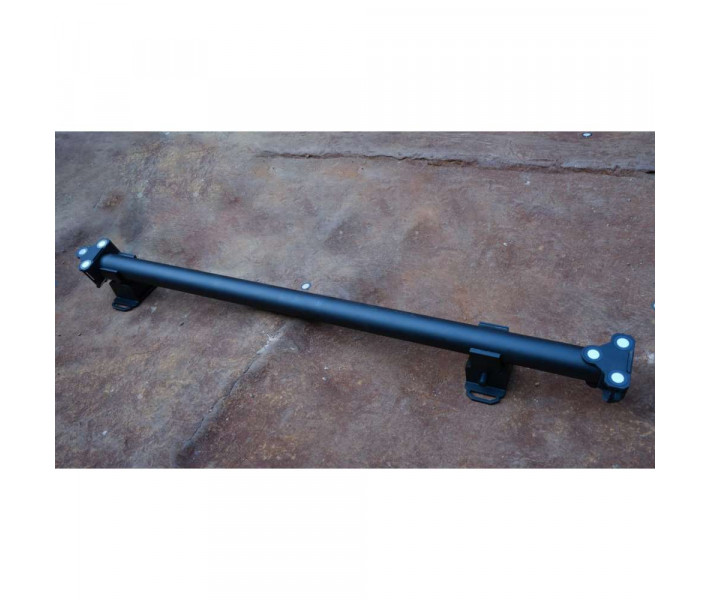

El sistema patentado de fotogrametría de vídeo de Shining 3D elimina la necesidad de marcadores codificados. Mediante una barra de calibración y verificación de marcadores por vídeo en tiempo real, el VPG ofrece una precisión volumétrica de 0,072 + 0,012 mm/m con una distancia de trabajo fotogramétrica de hasta 3,5 m.
¿Por qué importa la precisión volumétrica? Mide cómo se acumula el error de medición a lo largo de todo el volumen de escaneo — no solo en un punto individual. Para componentes grandes como palas de turbina, paneles de carrocería o hélices de buque, la precisión volumétrica es la métrica que determina si los datos de inspección son fiables a escala.

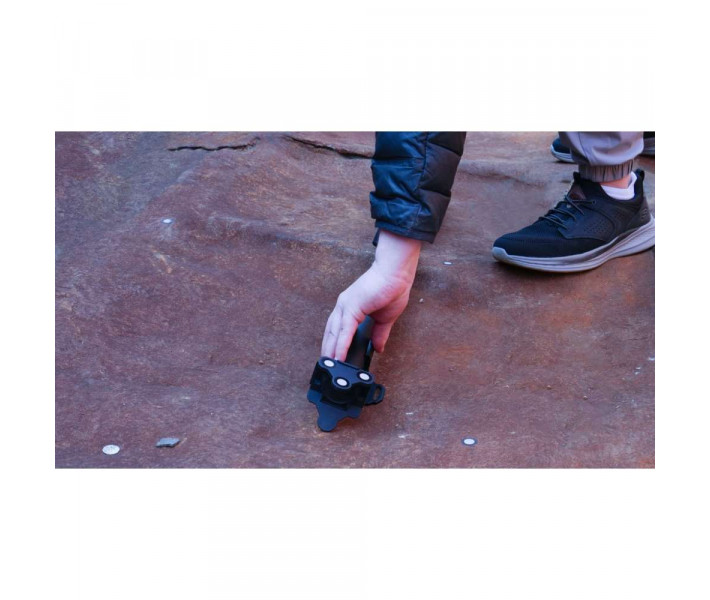

Consejo técnico: Para objetos muy grandes (>3 m), colocar algunos marcadores de referencia a lo largo del recorrido de escaneo sigue mejorando la precisión. VPG gestiona la mayoría de escenarios sin marcadores, pero estos siguen siendo la referencia para inspecciones críticas en el sector aeroespacial o energético donde cada micra cuenta.
Aplicaciones industriales — de maquinaria pesada a patrimonio cultural

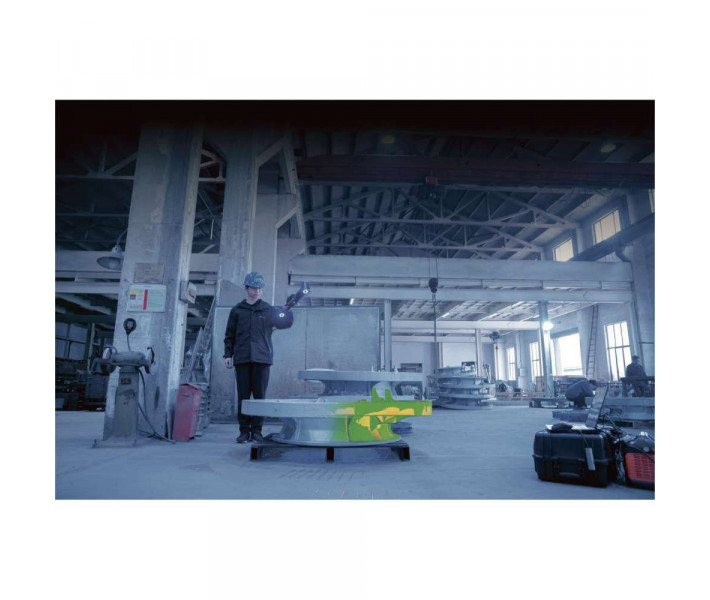

Maquinaria de construcción y equipos pesados
El amplio campo de visión y la portabilidad inalámbrica convierten al UE Nova en la elección natural para escanear excavadoras, bulldóceres, grúas y otra maquinaria pesada. Los ingenieros utilizan los datos capturados para análisis de simulación, detección de desgaste e ingeniería inversa de componentes heredados. El láser azul maneja superficies oscuras pintadas y cilindros hidráulicos reflectantes con la misma fiabilidad.
Industria del automóvil
El control de calidad de paneles de carrocería, el análisis de desviación de superficies y la inspección de orificios en chapa metálica se benefician de la combinación del alto número de líneas láser y la versatilidad de materiales. UE Nova captura tanto superficies planas como curvaturas complejas en una sola pasada, reduciendo significativamente el tiempo del ciclo de inspección.
Aviación civil, energía y eólica

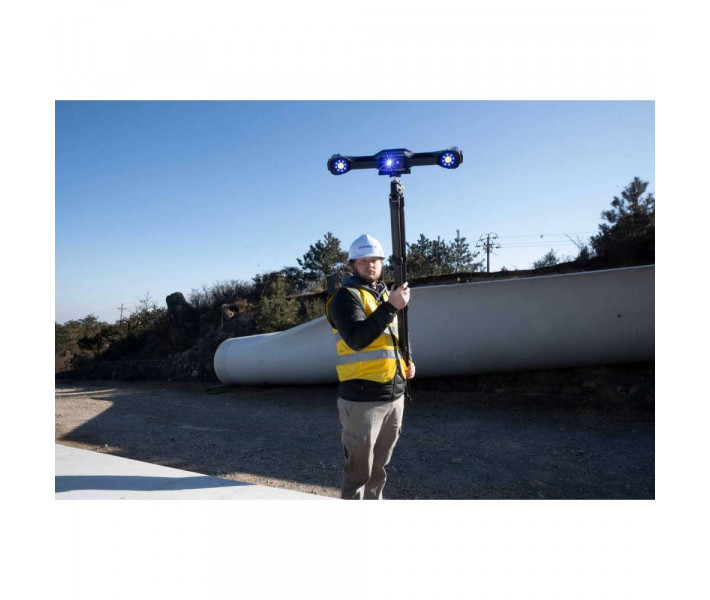

Palas de turbinas, secciones de tuberías y paneles de fuselajes de aviones exigen mediciones precisas en grandes áreas. El diseño inalámbrico permite a los operadores moverse libremente alrededor de una pala de aerogenerador o de la góndola de un motor a reacción. El VPG garantiza la fidelidad dimensional en toda la extensión.
Transporte ferroviario y naval
UE Nova mide carrocerías completas de vehículos ferroviarios, cuadernas de cascos de buques y conjuntos de hélices. El rango de trabajo Lejano (hasta 2 600 mm) cubre grandes superficies planas rápidamente, mientras que el rango Cercano captura orificios de remaches, soldaduras y detalles de soportes.
Patrimonio cultural y objetos artísticos
Con solo 1,6 kg, el escáner resulta cómodo para sesiones prolongadas. Conservadores y artistas lo utilizan para digitalizar esculturas, elementos arquitectónicos y artefactos frágiles con alta precisión y sin contacto físico.
Certificación metrológica y trazabilidad

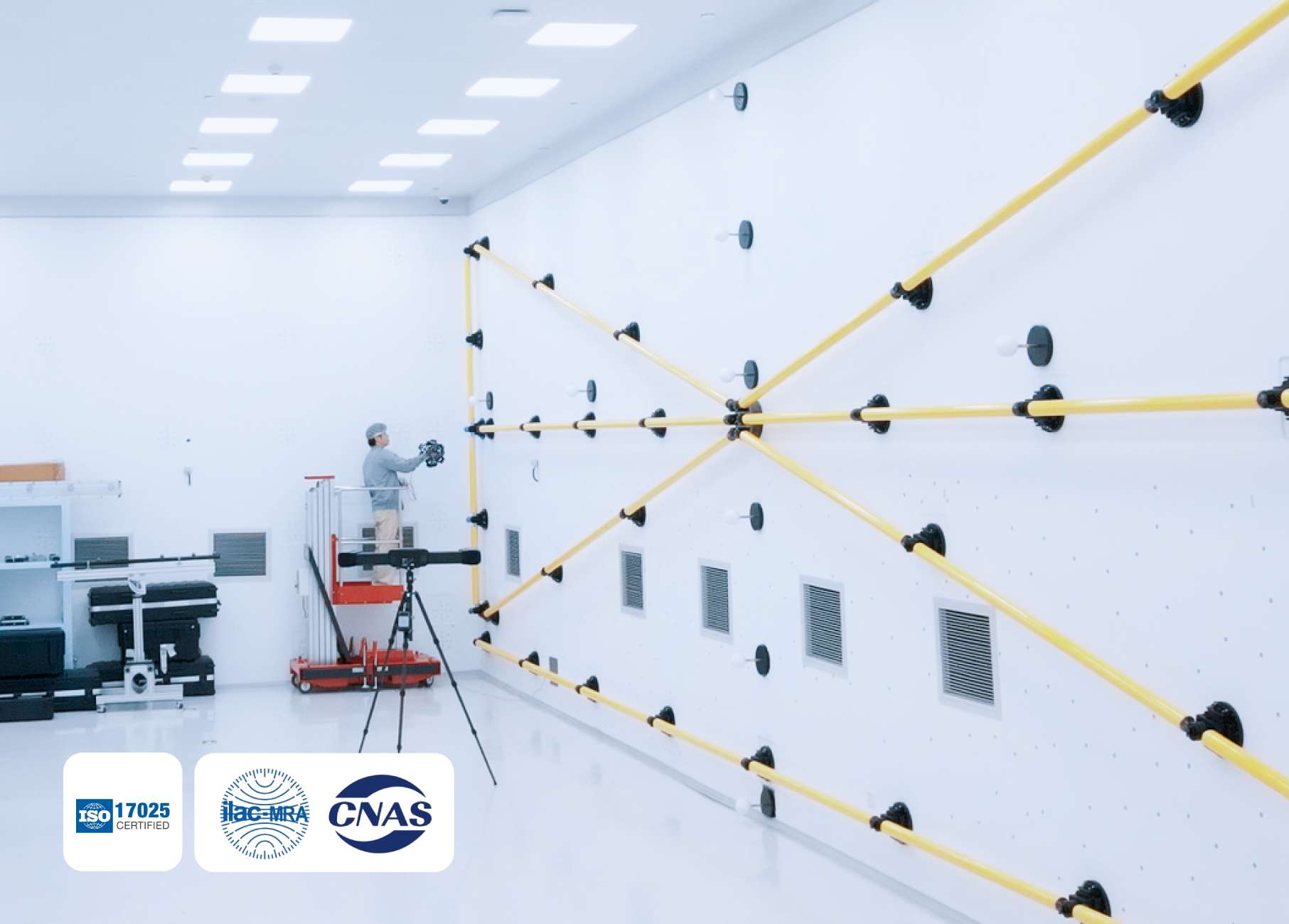

Cada unidad de FreeScan UE Nova se verifica según VDI/VDE 2634 Parte 3 e ISO 10360 en el laboratorio de precisión propio de Shining 3D, acreditado conforme a ISO/IEC 17025. Se proporcionan certificados de calibración con trazabilidad internacional completa. Las acreditaciones de calidad adicionales incluyen ILAC-MRA, CNAS y certificación PTB para el módulo de inspección integrado.
Programa FreeScan — incluido sin coste adicional
El programa dedicado FreeScan se proporciona sin coste adicional e incluye:
- Resolución de malla inteligente — ajusta automáticamente la densidad de malla según la curvatura de la superficie para capturar detalles con precisión
- Detección de contornos inteligente — medición precisa de orificios redondos, rectangulares y ranuras
- Módulo de inspección certificado por PTB — inspección completa de piezas verificada por la Physikalisch-Technische Bundesanstalt
- Monitorización de calidad de marcadores en tiempo real — verificación en vivo de la calidad de los marcadores durante la fotogrametría VPG
- Indicador de calidad de datos — retroalimentación visual (amarillo = datos insuficientes, azul = suficientes) que guía al operador en tiempo real
- Indicación por color de la línea láser — rojo (demasiado cerca), verde (distancia óptima), azul (demasiado lejos)
- Almacenamiento de planos de corte — guarde y reutilice planos de corte para inspecciones repetidas de piezas similares
Programas de terceros compatibles
| Flujo de trabajo | Programas compatibles |
|---|---|
| Ingeniería inversa | EXModel (Shining 3D), Geomagic Design X |
| Inspección | Geomagic Control X, PolyWorks Inspector, SHINING3D Inspect (certificado por PTB) |
Requisitos del sistema
| Sistema operativo | Windows 10/11 Pro (64 bits); se recomienda Windows 11 Professional 22H2 |
|---|---|
| Resoluciones de pantalla | 1920×1080 @ 100 %/125 %; 3840×2160 @ 100 %/200 %; 3840×1080 @ 100 %/125 %/150 %; 2560×1080 @ 100 %/125 %/150 % |
| Espacio libre en disco | Mínimo 15 GB en unidad del sistema y unidad de instalación |
Especificaciones técnicas del FreeScan UE Nova
Rendimiento de escaneo
| Precisión | 0,072 mm |
|---|---|
| Precisión volumétrica con VPG | 0,072 + 0,012 mm/m |
| Campo de visión flexible | Hasta 2 600 × 2 200 mm |
| Resolución | 0,5 ~ 10 mm |
| Velocidad de escaneo | 4 600 000 puntos/s |
| Profundidad de campo | 2 300 mm (300 ~ 2 600 mm) |
Fotogrametría y modos de escaneo
| Fotogrametría de vídeo (VPG) | Incluida (sin marcadores codificados) |
|---|---|
| Indicador de campo de visión VPG | Incluido |
| Escaneo de alta velocidad | Incluido |
| Escaneo detallado | Incluido (compatible con modo cercano) |
Conectividad y características físicas
| Conexión | Inalámbrica y con cable (fibra óptica) |
|---|---|
| Peso neto | 1,6 kg |
Certificaciones y conformidad
| Certificaciones | CE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
|---|---|
| Ensayo de aceptación | VDI/VDE 2634 Parte 3, ISO 10360 (certificado en laboratorio de precisión certificado ISO 17025) |
Preguntas frecuentes — FreeScan UE Nova
¿Cuál es el campo de visión y la distancia máxima de escaneo del FreeScan UE Nova?
FreeScan UE Nova ofrece un campo de visión extra grande de 2 600 × 2 200 mm y una distancia máxima de escaneo de 2 600 mm, lo que lo hace especialmente apto para escanear maquinaria pesada, vehículos e infraestructuras de gran tamaño.
¿Necesita FreeScan UE Nova marcadores codificados para escanear?
No. El UE Nova utiliza la tecnología patentada de fotogrametría de vídeo (VPG) de Shining 3D, que permite escanear la mayoría de piezas sin marcadores codificados. Para superficies muy grandes, se pueden colocar marcadores de referencia opcionales para mejorar la precisión, pero no son obligatorios en flujos de trabajo estándar.
¿Se puede utilizar FreeScan UE Nova en exteriores?
Sí. El escáner emplea tecnología láser azul con baja sensibilidad a la luz ambiental y a la reflectividad de las superficies. Los filtros de lente incluidos mejoran aún más el rendimiento en exteriores, haciéndolo apto para trabajo de campo en obras, parques eólicos y otros entornos abiertos.
¿Cuánto dura la batería en modo inalámbrico?
Cada batería ofrece aproximadamente 1 hora de escaneo inalámbrico continuo. Las baterías se intercambian en caliente, por lo que puede sustituirlas sin apagar el equipo ni interrumpir la sesión de escaneo.
¿Qué normas metrológicas cumple FreeScan UE Nova?
El escáner se verifica conforme a VDI/VDE 2634 Parte 3 e ISO 10360 en un laboratorio de precisión acreditado ISO/IEC 17025. Dispone de certificaciones CE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC y TiSAX. Se proporcionan certificados de calibración con trazabilidad internacional completa.
¿Con qué programas es compatible FreeScan UE Nova?
El programa gratuito FreeScan cubre la adquisición de datos e inspección. Para ingeniería inversa, el escáner exporta a EXModel y Geomagic Design X. Para inspección dimensional, se integra con Geomagic Control X, PolyWorks Inspector y SHINING3D Inspect (certificado por PTB).
