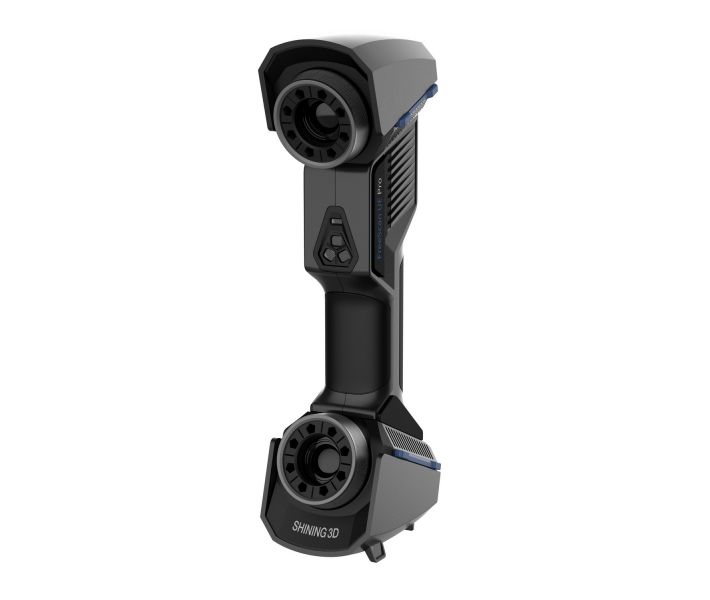

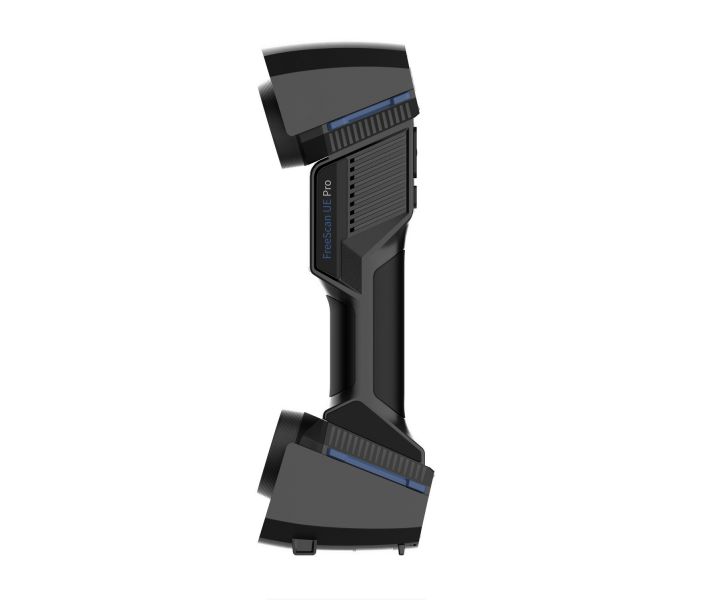

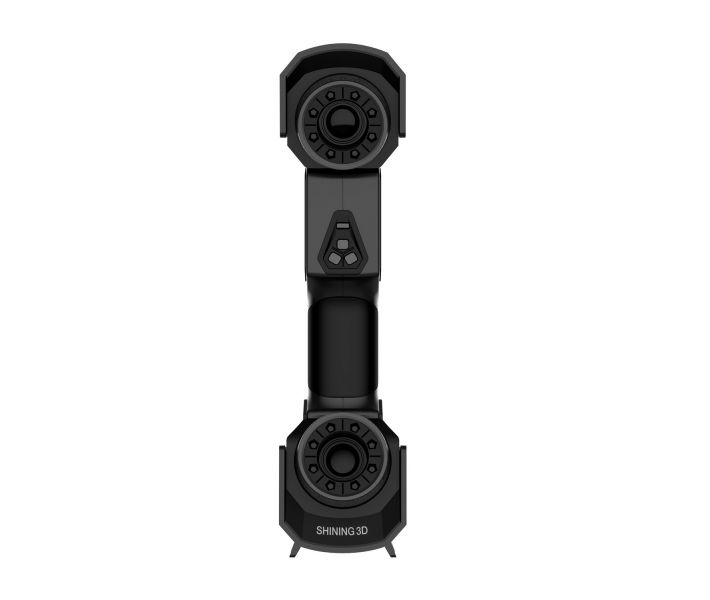

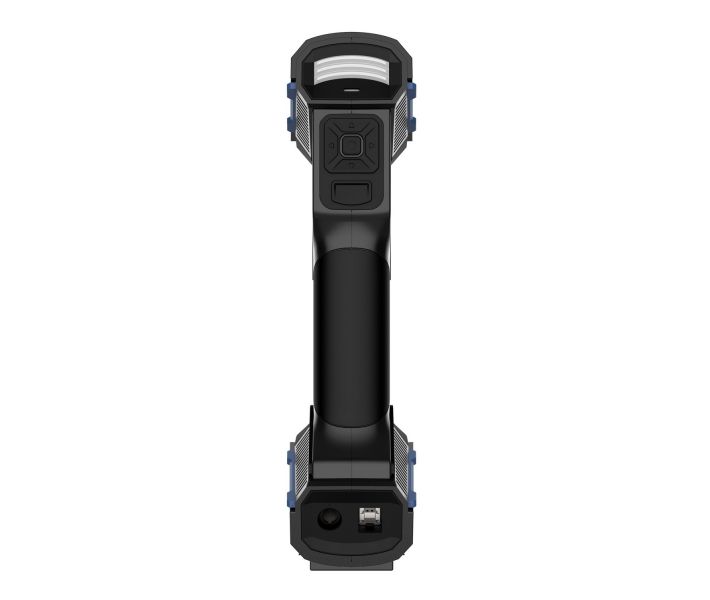

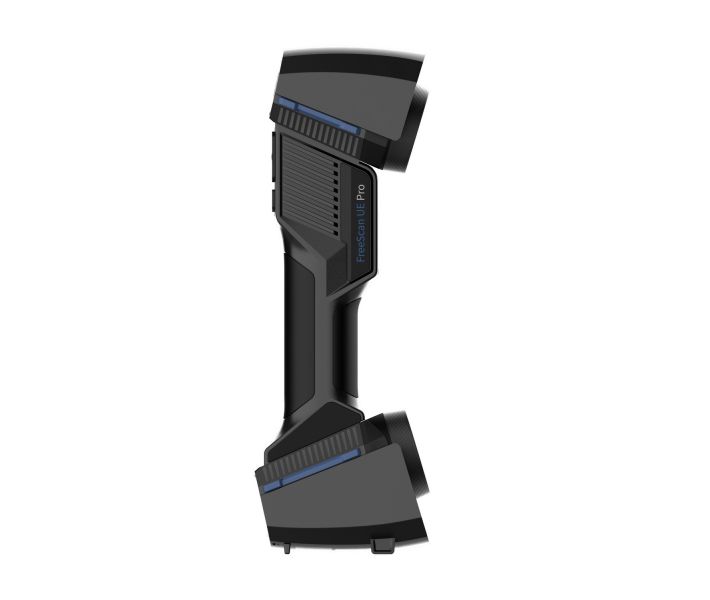

FreeScan UE Pro es un escáner 3D de mano con láser de grado metrológico diseñado para inspección industrial de alta precisión, ingeniería inversa y control de calidad — con una exactitud de escaneo de hasta 0,02 mm, una velocidad de captura de 1.850.000 puntos/s y un módulo fotogramétrico integrado con barra de escala patentada para controlar la precisión volumétrica en piezas de gran tamaño. Galardonado con el Red Dot Design Award 2024, combina 26 + 7 + 1 líneas de láser azul en un dispositivo de tan solo 840 g.
| Parámetro | Valor |
|---|---|
| Exactitud de escaneo | Hasta 0,02 mm |
| Velocidad de escaneo | 1.850.000 puntos/s |
| Configuración láser | 26 líneas cruzadas + 7 líneas paralelas + 1 línea individual |
| Peso | 840 g |
Tres modos de escaneo, un solo instrumento

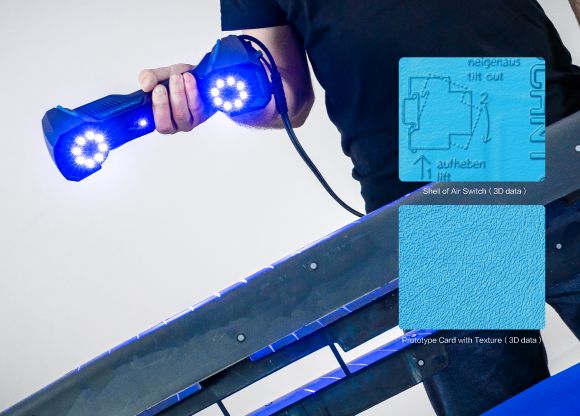

La mayoría de los escáneres de mano obligan a elegir entre cobertura de área amplia o detalle superficial fino. El FreeScan UE Pro rechaza ese compromiso. Sus 26 líneas de láser cruzadas barren grandes superficies con rapidez; 7 líneas paralelas aíslan microcaracterísticas; una línea individual llega a perforaciones profundas y cajeras donde ningún patrón plano puede seguir el rastro. El cambio entre modos se realiza desde el programa sin modificar el hardware ni recalibrar a mitad de sesión.

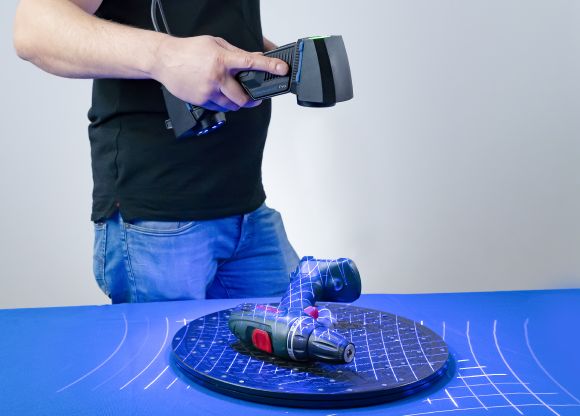

- Modo de líneas múltiples (26 líneas cruzadas): área de escaneo máxima de 600 mm × 550 mm; ideal para paneles de carrocería, grandes piezas fundidas y componentes estructurales
- Modo fino (7 líneas paralelas): distancia de trabajo de 200 mm, distancia entre puntos de hasta 0,01 mm — resuelve aristas vivas, grabados y superficies de filigrana
- Modo de línea individual: haz estrecho que penetra en perforaciones profundas, ranuras y cavidades donde los patrones cruzados se dispersan y pierden el seguimiento
Fotogrametría integrada — sin marcadores codificados

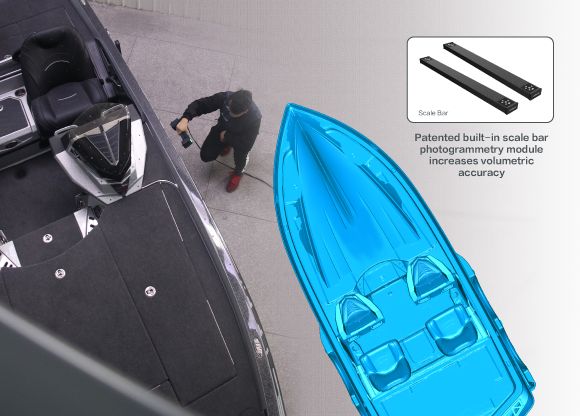

La inspección de piezas de gran tamaño requería tradicionalmente una sesión de fotogrametría aparte, marcadores codificados pegados sobre la superficie y un segundo dispositivo. El UE Pro elimina esos tres pasos. Su módulo de fotogrametría con barra de escala integrada y patentada bloquea el marco de referencia global en tiempo real, reduciendo la exactitud volumétrica a 0,02 + 0,015 mm/m — mejor que el modo estándar con marcadores (0,02 + 0,03 mm/m) — sin un solo punto adhesivo sobre la pieza.
Exactitud de grado metrológico certificada según VDI/VDE 2634
Afirmar «0,02 mm» es sencillo; demostrarlo no lo es. Shining 3D somete el UE Pro a verificación por terceros en un laboratorio de exactitud acreditado según ISO 17025 conforme a la norma VDI/VDE 2634 Parte 3 — el mismo protocolo que utilizan las máquinas de medición por coordenadas. El resultado: datos de exactitud trazables y auditables que puede adjuntar a un informe de inspección y entregar a un cliente o a un organismo regulador.
Cobertura industrial: del sector aeroespacial al automovilístico
El UE Pro opera en seis sectores exigentes, cada uno con su propio régimen de tolerancias y dificultades superficiales:
- Automoción: verificación de apariencia de vehículos, gestión de calidad en cadena de suministro y documentación de modificaciones
- Aeroespacial: inspección estructural de aeronaves, análisis de componentes de motores, registros de mantenimiento y revisión general
- Transporte ferroviario: diseño de modelos, depuración de montajes y control dimensional global de grandes ensamblajes

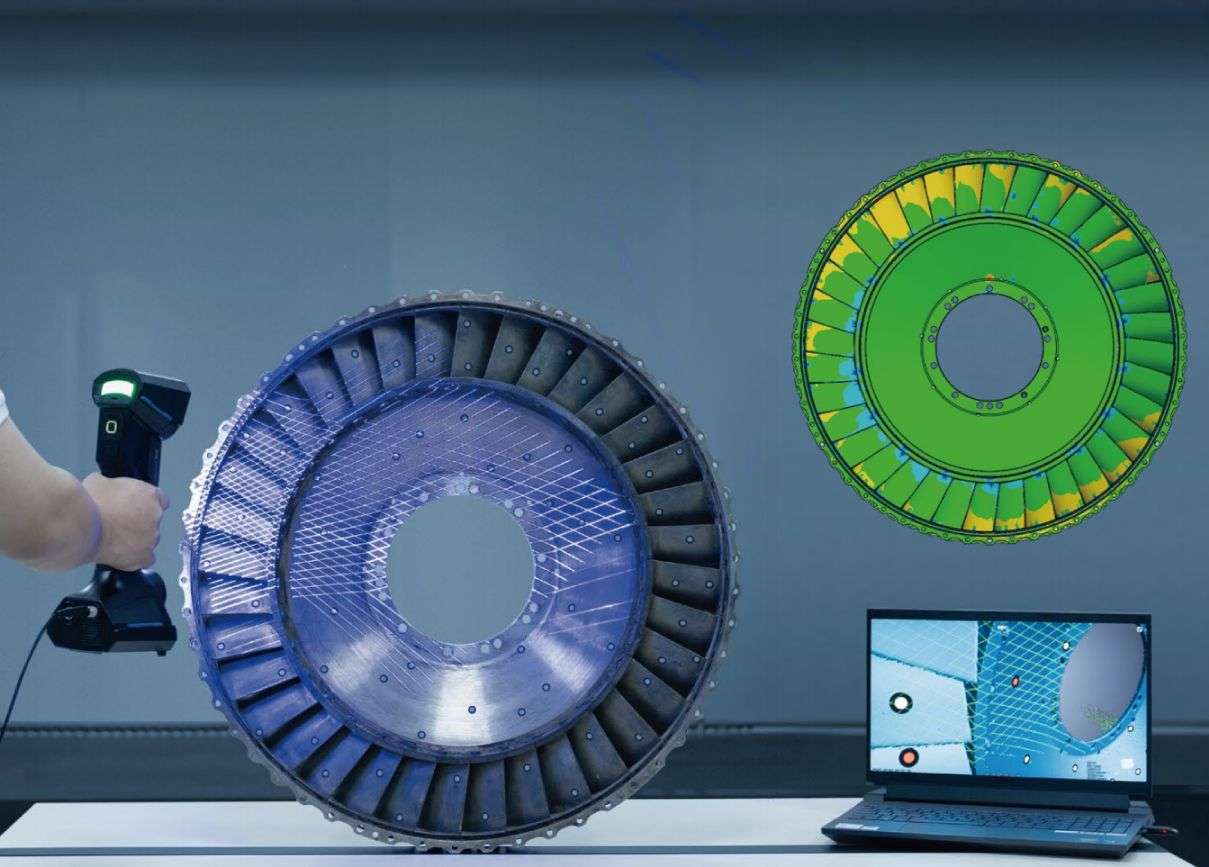

- Fabricación energética: inspección de álabes de rodetes, ingeniería inversa en dinámica de fluidos, análisis de deformación
- Inspección de moldes: ensamblaje virtual, análisis de desgaste, diseño de utillajes y control de calidad en taller de herramientas
- Fabricación de maquinaria: verificación de prototipos rápidos, refabricación de piezas OEM, ajuste de herramientas y moldes
Cuerpo ligero, sin fatiga durante el escaneo
Con 840 g y un diseño ergonómico, el UE Pro mantiene el linaje físico directo del FreeScan UE — un dispositivo ya reconocido por la comodidad del operador en sesiones de escaneo de varias horas. La conexión cableada USB 3.0 mantiene la latencia mínima y elimina la preocupación por la batería en entornos de producción donde las sesiones superan con frecuencia las dos horas.
Ecosistema de programas y exportación de datos con un clic
El programa de escaneo de SHINING 3D recibe actualizaciones automáticas a través de la red — una notificación emergente activa la descarga gratuita directa en cuanto hay una nueva versión disponible, de modo que las funciones del instrumento se amplían sin intervención del departamento de informática. Los datos de escaneo se exportan con un clic a:
- Geomagic Control X y Geomagic Control X Essentials (inspección dimensional)
- Geomagic Design X y EXModel (ingeniería inversa y reconstrucción CAD)
- Verisurf Inspect (flujos de trabajo metrológicos en aeroespacial y defensa)
Consejo técnico: Antes de escanear superficies muy reflectantes u oscuras (molduras cromadas, fibra de carbono, aluminio pulido), active el ajuste de brillo en el programa de escaneo. Si el deslumbramiento persiste, aplique revelador de escaneo en una capa fina y uniforme — tenga en cuenta que el revelador introduce una desviación dimensional de 1 a 6 µm, de modo que considérela en el análisis de la pila de tolerancias GD&T cuando trabaje cerca del límite de exactitud de 0,02 mm.
Especificaciones técnicas del FreeScan UE Pro
Rendimiento de escaneo
| Modo de escaneo | Escaneo de líneas múltiples / Escaneo de línea individual / Escaneo fino |
|---|---|
| Fuente de luz | 26 líneas láser + línea láser individual / 7 líneas láser paralelas |
| Exactitud de escaneo | Hasta 0,02 mm |
| Velocidad de escaneo | 1.850.000 puntos/s |
| Distancia de trabajo | 300 mm (estándar) / 200 mm (escaneo fino) |
| Profundidad de escaneo | 170 mm ~ 680 mm |
| Área de escaneo máxima | 600 mm × 550 mm |
| Distancia entre puntos | 0,01 ~ 10 mm |
Fotogrametría y exactitud volumétrica
| Fotogrametría | Modo de fotogrametría con barra de escala integrada |
|---|---|
| Exactitud volumétrica (modo estándar) | 0,02 + 0,03 mm/m |
| Exactitud volumétrica (fotogrametría integrada) | 0,02 + 0,015 mm/m |
Características físicas y eléctricas
| Clase láser | Clase II (seguro para la vista) |
|---|---|
| Estándar de conexión | USB 3.0 |
| Dimensiones | 298 mm × 103,5 mm × 74,5 mm |
| Peso | 840 g |
| Alimentación eléctrica | 12 V, 5,0 A |
Condiciones ambientales
| Temperatura de trabajo | -20 ~ 40 °C |
|---|---|
| Humedad de trabajo | 10 ~ 90% |
Certificaciones y normas
| Certificación | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
|---|---|
| Certificación de exactitud | VDI/VDE 2634 Parte 3 (laboratorio de exactitud certificado ISO 17025) |
Requisitos del sistema (PC)
| Sistema operativo recomendado | Windows 10, 64 bits |
|---|---|
| Tarjeta gráfica recomendada | Serie NVIDIA GTX/RTX, GeForce RTX 3060 o superior |
| VRAM recomendada | ≥6 GB |
| Procesador recomendado | Intel i7-8700 o superior |
| RAM recomendada | ≥32 GB |
Contenido del paquete
- Escáner 3D FreeScan UE Pro
- Placa de calibración
- Barra de escala
- Marcadores
- Cable de datos con puerto de alimentación
- Adaptador
- Dongle USB
- Unidad USB (con paquete de instalación)
Cómo configurar el FreeScan UE Pro y comenzar a escanear
Siga estos pasos para conectar, calibrar y realizar su primera sesión de escaneo con el escáner 3D de mano FreeScan UE Pro.
Paso 1 — Conexión del hardware
Inserte el conector circular de aviación del cable de datos en el puerto circular del cuerpo del escáner. Conecte el extremo USB 3.0-BM al puerto USB del escáner. Lleve el cable al adaptador a través del puerto de alimentación, enchufe el adaptador a la toma de corriente y conecte el extremo USB 3.0-AM a un puerto USB 3.0 del equipo. Por último, inserte el Dongle USB en un puerto USB libre del ordenador — debe permanecer conectado durante toda la sesión.
Paso 2 — Instalación del programa y configuración de la tarjeta gráfica
Ejecute el paquete de instalación de la unidad USB incluida para instalar tanto el programa de escaneo como el controlador del dispositivo. Tras la instalación, abra la configuración de la tarjeta gráfica y cambie a la tarjeta gráfica discreta (NVIDIA GTX/RTX); no ejecute el programa con los gráficos integrados.
Paso 3 — Inicio del programa
Compruebe que el Dongle USB está correctamente insertado y haga doble clic en el acceso directo del programa. El Dongle contiene los parámetros específicos del dispositivo necesarios para el arranque; usar el Dongle incorrecto o extraerlo durante la sesión provocará un error en el programa.
Paso 4 — Calibración
Extraiga la placa de calibración del fondo de la caja del equipo y colóquela plana sobre una superficie estable. Siguiendo las instrucciones en pantalla, acerque y aleje el escáner de la placa hasta que el programa capture imágenes a todas las distancias requeridas; a continuación, incline y gire el escáner tal como se indica para completar la secuencia de calibración. La calibración es obligatoria tras la primera instalación y se recomienda después del transporte, del almacenamiento durante más de una semana o de cambios significativos de temperatura ambiente. No limpie nunca la placa de calibración con líquidos ni toque ni raye los puntos de referencia reflectantes.

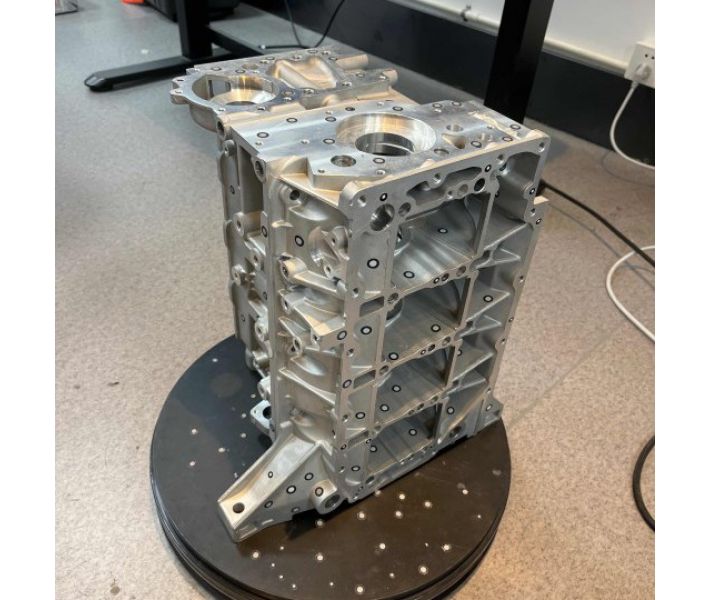

Paso 5 — Colocación de marcadores (si es necesario)
Para el escaneo basado en marcadores, sepárelos entre 80 y 150 mm. Utilice más marcadores en zonas curvas y menos en áreas planas. Evite colocarlos en zonas de alta curvatura, a menos de 3–4 mm de los bordes con detalle fino o en línea recta. No utilice marcadores dañados ni sucios.
Paso 6 — Selección del modo de escaneo e inicio del escaneo
En el programa, cree un nuevo proyecto, seleccione el modo de escaneo adecuado (Líneas múltiples, Fino o Línea individual), ajuste la resolución y el brillo según el material de la superficie objetivo. Use la vista previa de escaneo para verificar la distancia de trabajo y, a continuación, inicie el escaneo. Edite los datos según sea necesario, guarde el proyecto y exporte al programa de inspección o de ingeniería inversa.
¿Cuál es la exactitud de escaneo máxima del FreeScan UE Pro?
El FreeScan UE Pro alcanza una exactitud de escaneo de hasta 0,02 mm, certificada según la norma VDI/VDE 2634 Parte 3 en un laboratorio acreditado conforme a ISO 17025. En modo de fotogrametría, la exactitud volumétrica llega a 0,02 + 0,015 mm/m.
¿El FreeScan UE Pro necesita marcadores codificados para escanear piezas grandes?
No. El módulo de fotogrametría con barra de escala integrada y patentada bloquea el marco de referencia global de forma automática, eliminando la necesidad de colocar marcadores codificados sobre la superficie. Esto reduce el tiempo de preparación y evita cualquier riesgo de residuos adhesivos en superficies de precisión.
¿Para qué sectores está diseñado el FreeScan UE Pro?
El FreeScan UE Pro está diseñado para los sectores de automoción, aeroespacial, transporte ferroviario, fabricación energética, inspección de moldes y fabricación de maquinaria. Las tareas típicas incluyen control de calidad dimensional, ingeniería inversa, análisis de deformación y documentación de mantenimiento.
¿Cuáles son los requisitos mínimos del sistema para ejecutar el programa del FreeScan UE Pro?
SHINING 3D recomienda Windows 10 (64 bits), un procesador Intel i7-8700 o superior, al menos 32 GB de RAM y una tarjeta gráfica NVIDIA GeForce RTX 3060 o superior con al menos 6 GB de VRAM. El sistema debe configurarse para usar la tarjeta gráfica discreta y no los gráficos integrados.
¿Puede el FreeScan UE Pro escanear superficies oscuras o muy reflectantes?
Sí. El escáner admite el escaneo de superficies negras y muy reflectantes. En casos extremos, se puede ajustar el parámetro de brillo en el programa o aplicar revelador de escaneo en aerosol. Tenga en cuenta que el revelador introduce una desviación dimensional de aproximadamente 1–6 µm, lo que debe considerarse en inspecciones de tolerancias ajustadas.
¿Con qué programas de inspección y diseño 3D es compatible el FreeScan UE Pro?
Los datos de escaneo se pueden exportar con un clic a Geomagic Control X, Geomagic Control X Essentials, Geomagic Design X, EXModel y Verisurf Inspect. El programa de escaneo de SHINING 3D también recibe actualizaciones gratuitas de forma automática a través de la red.
