Escáner 3D XGRIDS L2 Pro 16/120 en configuración estándar

Escáner 3D con cámaras a color XGRIDS L2 Pro 16/120 Standard Package

El escáner 3D con cámaras a color y LiDAR XGRIDS L2 Pro 16/120 es un escáner láser manual avanzado. Cambia la percepción del escaneo 3D tradicional. El dispositivo combina el escaneo y el modelado en tiempo real. Los datos obtenidos no requieren post-procesamiento, se pueden utilizar inmediatamente después del escaneo. El escáner 3D compacto está equipado con sensores visuales. También tiene unidades de medición inercial (IMU). En el funcionamiento del escáner se utiliza Inteligencia Artificial.

Capacidades innovadoras del dispositivo con Inteligencia Artificial

El escáner proporciona datos de nubes de puntos de alta calidad en tiempo real. Los datos son tan precisos que pueden competir con los resultados después del post-procesamiento. Esto abre una nueva era de "post-procesamiento cero" para los dispositivos SLAM (Simultaneous Localization and Mapping). Este enfoque acelera significativamente el flujo de trabajo y aumenta la eficiencia general.

Ventajas clave del XGRIDS L2 Pro 16/120

• Grabación rápida y control visual instantáneo: esto es ideal para el trabajo de campo.
• Modelo de color real: es demandado en arquitectura, GIS, VR y construcción.
• Portabilidad y autonomía: este dispositivo compacto no requiere un trípode grande.
• Alta precisión y densidad de datos: el escáner proporciona 1 mm/punto. La densidad de datos alcanza 1 millón de puntos/m².
• IP54 (polvo, gotas): este grado de protección es suficiente para la mayoría de las condiciones. Sin embargo, no está diseñado para lluvia intensa o barro.
• Error de geoposición: el escáner sin RTK es inferior a un taquímetro en precisión de geoposición. Sin embargo, el error es de solo ±3 cm. Esto está dentro de los valores aceptables.

Unicidad y principio de funcionamiento

La singularidad del Lixel L2 Pro radica en su capacidad para proporcionar un verdadero SLAM en tiempo real. El dispositivo emite datos de nubes de puntos instantáneamente. Estos datos están listos para usar de inmediato. No hay retrasos en el post-procesamiento. El efecto de coloración en tiempo real alcanza una calidad comparable a los datos procesados. Esto garantiza la disponibilidad inmediata de los datos para su posterior aplicación.

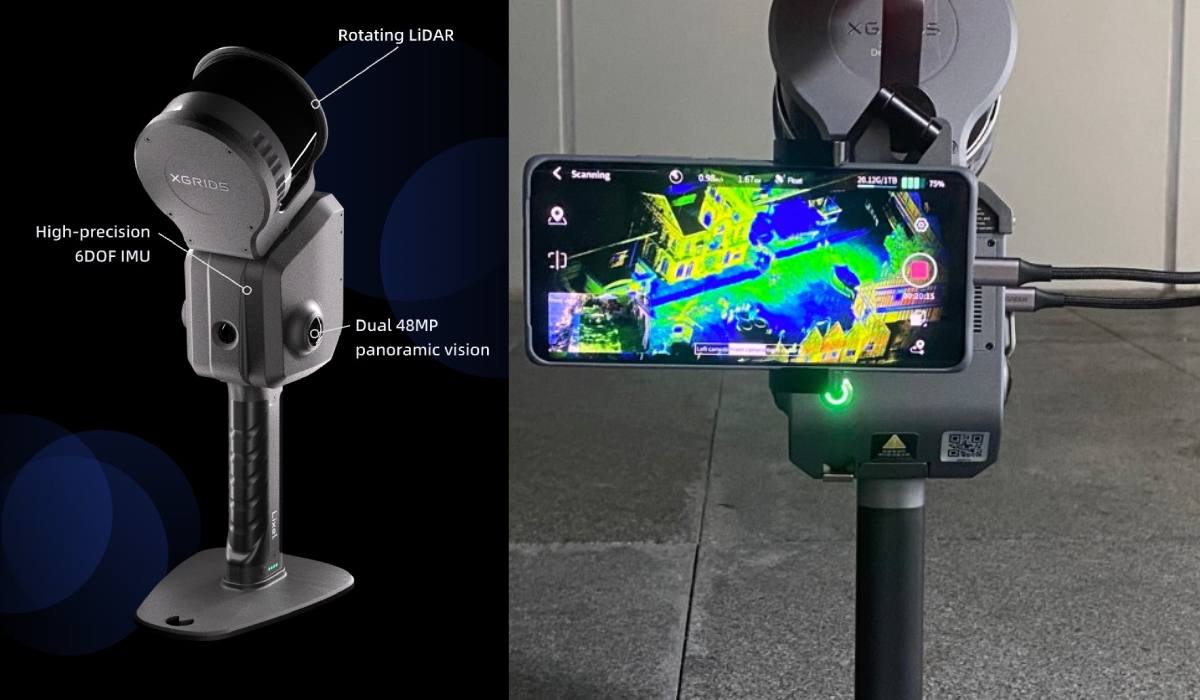

El principio de funcionamiento del escáner Lixel L2 Pro se basa en la integración completa. También se utiliza la optimización profunda de los sensores actualizados. Está equipado con un escáner giratorio. Tiene un IMU de alta precisión con 6 grados de libertad. Estos elementos se combinan con módulos de visión e Inteligencia Artificial. Esto permite obtener datos precisos y detallados sobre el entorno. El sistema garantiza una navegación estable y fiable. Esto funciona incluso en condiciones difíciles. La visión panorámica tiene una resolución de 2×48 Megapíxeles. Permite obtener imágenes de alta calidad. No es necesario utilizar cámaras externas.

Diferencias del XGRIDS L2 Pro con respecto a Surphaser

Cómo funciona Surphaser

Surphaser es un escáner láser heliosférico de cambio de fase. El láser y el sistema de espejos giran en dos planos. Esto es 360° verticalmente y 270° horizontalmente. Refleja el rayo láser. El escáner fija la geometría precisa de los objetos. El resultado es un conjunto de nubes de puntos densas. Su precisión alcanza valores submilimétricos.

Cómo funciona XGRIDS L2 Pro

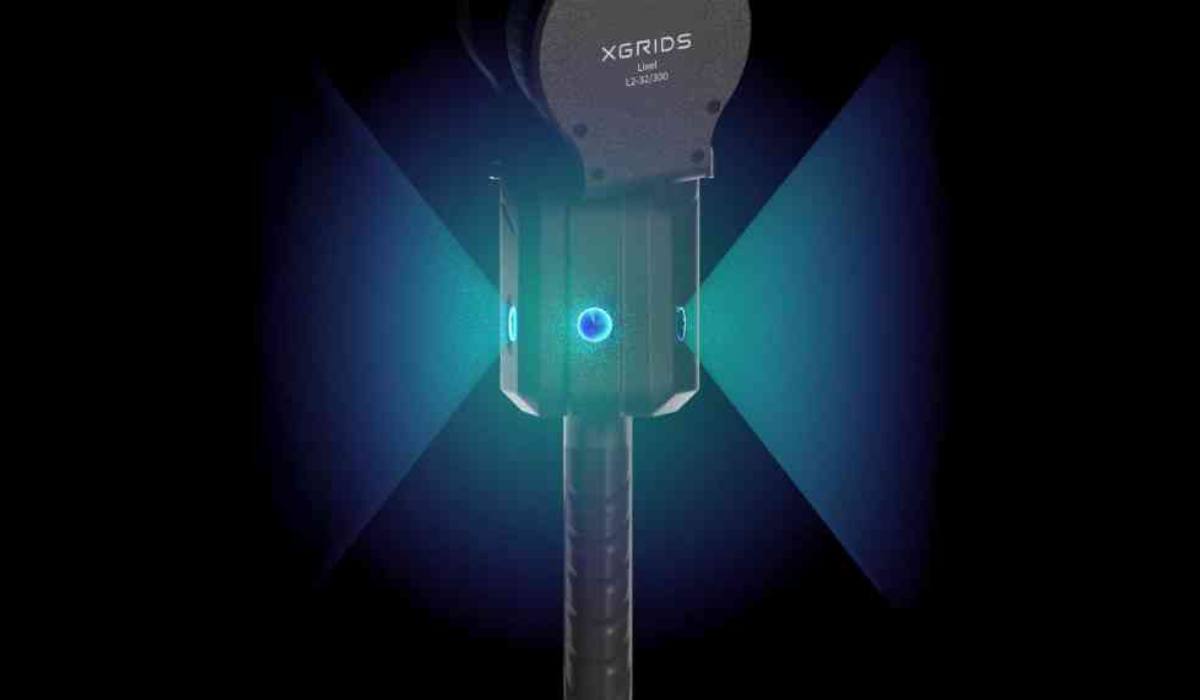

El escáner SLAM compacto combina un sensor LiDAR de 360°. Tiene cámaras estéreo/panorámicas (56 millones de píxeles). Durante el proceso de escaneo, el dispositivo ejecuta algoritmos SLAM. Esto es necesario para construir el modelo en tiempo real. El escáner proporciona un modelo 3D a color con precisión centimétrica. XGRIDS no gira espejos como Surphaser. Utiliza posicionamiento móvil. También aplica el movimiento del usuario. El procesamiento constante de datos garantiza un resultado preciso.

Etapas del escaneo con XGRIDS L2 Pro

1. Escaneo LiDAR

LiDAR (telémetro láser) emite pulsos de láser infrarrojo (905 nm). Esto ocurre en todas direcciones. Se utiliza un módulo giratorio. Cuando el pulso se refleja en un objeto, el escáner mide el tiempo de retorno de la señal. Esto es necesario para calcular la distancia hasta él. Así se forma la "nube de puntos". Representa un modelo tridimensional del espacio.

2. Cámara digital para color

Las cámaras panorámicas integradas de 48 MP capturan imágenes a color de la escena. Estas imágenes se vinculan a la nube LiDAR. Esto crea un modelo tridimensional a color (puntos RGB).

3. IMU + AI-SLAM

El módulo inercial integrado (IMU) rastrea el movimiento. También determina la orientación del dispositivo. Gracias a los algoritmos SLAM (Simultaneous Localization And Mapping), el escáner determina con precisión su propia posición. Esto funciona incluso sin GPS.

4. Procesamiento de datos en tiempo real

La computadora integrada combina instantáneamente los datos. Utiliza información de LiDAR, cámaras e IMU. Así se forma el modelo de puntos a color. No es necesario un posterior post-procesamiento "serio". Cuatro potentes algoritmos ofrecen un resultado excepcional.

Obtención de modelos digitales listos

Para obtener modelos digitales listos para usar se realizan las siguientes acciones:

• Encendido: ocurre la rotación del módulo LiDAR (alrededor de 10 segundos). Se establece la conexión con la cámara/IMU.
• Inicio del escaneo: el láser se mueve y envía pulsos. Paralelamente se toman panorámicas.
• AI + SLAM: los datos se recopilan en tiempo real. En el teléfono o tableta se ve el alcance y la nube a color.
• Guardar la nube: la nube se guarda en un archivo formato .las. A continuación se procesa en Lixel Studio / CyberColor.

Características clave y ventajas del escáner XGRIDS L2 Pro 16/120

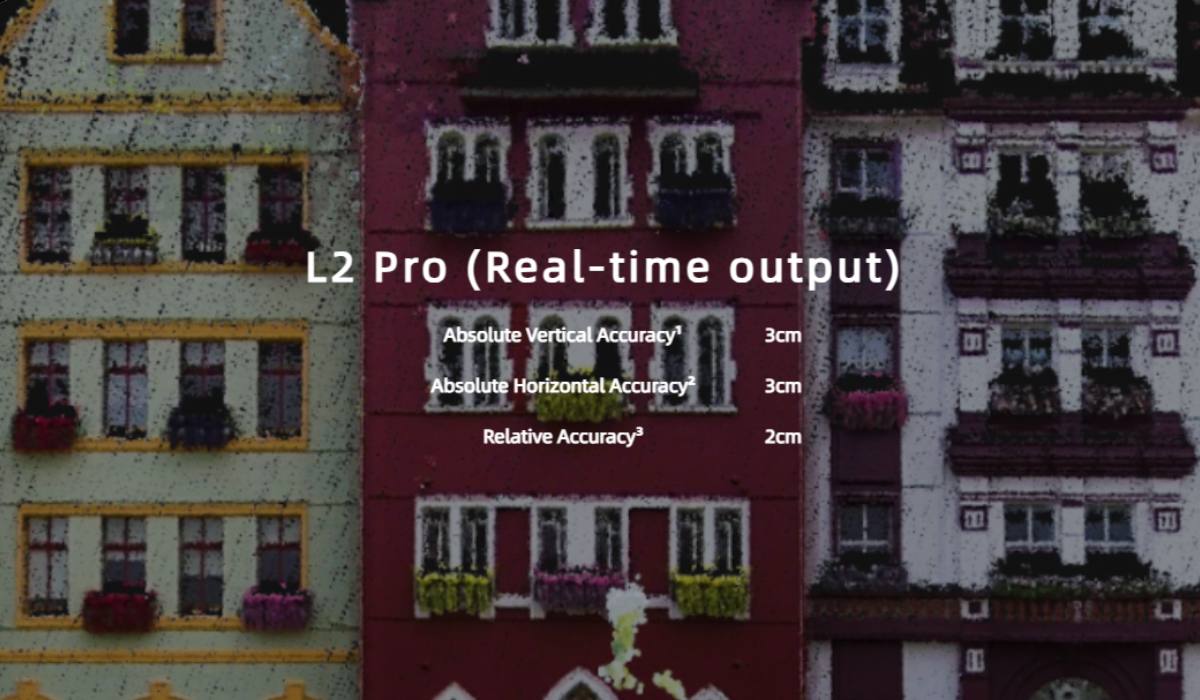

Alta precisión

El Lixel L2 Pro demuestra altos indicadores de precisión. La precisión vertical y horizontal absoluta (RMSE) es de 3 cm (sin RTK y a una distancia inferior a 100 m). La precisión de medición (RMSE) es de 2 cm (para distancias entre dos puntos inferiores a 100 m). La precisión de procesamiento es aún mayor. La precisión vertical y horizontal absoluta (RMSE) con GCP/RTK a menos de 100 m también es de 3 cm. La precisión de medición (RMSE) durante el procesamiento alcanza 1 cm. La precisión de acción repetida (RMSE) es de 2 cm.

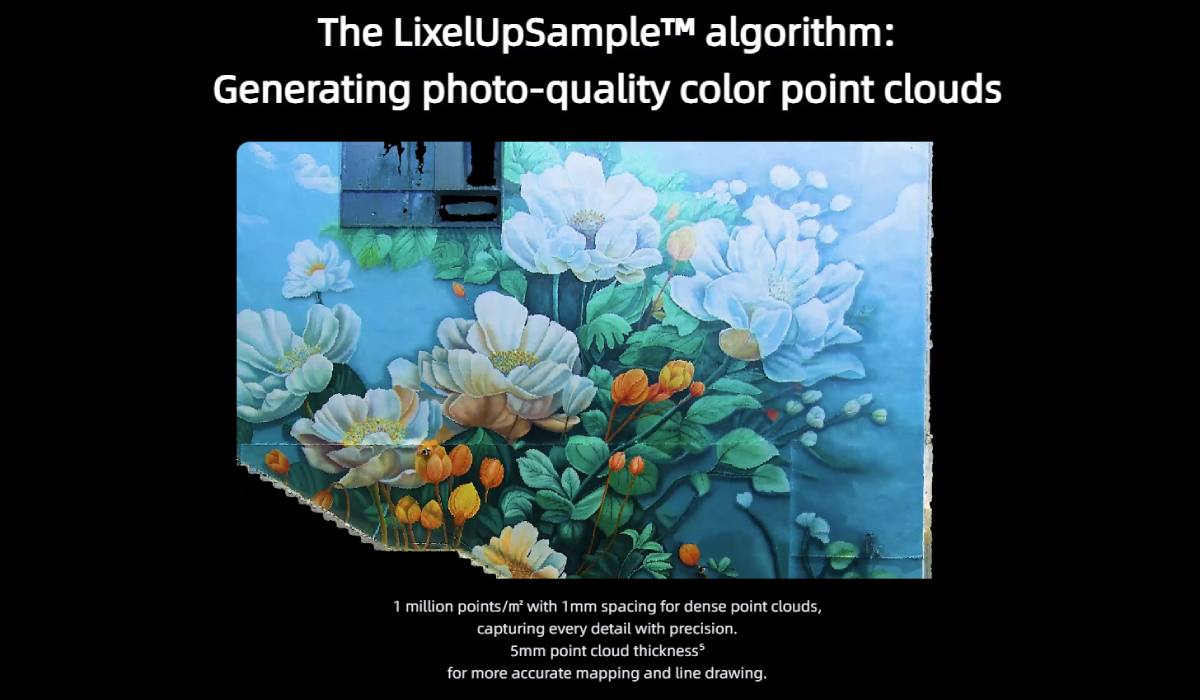

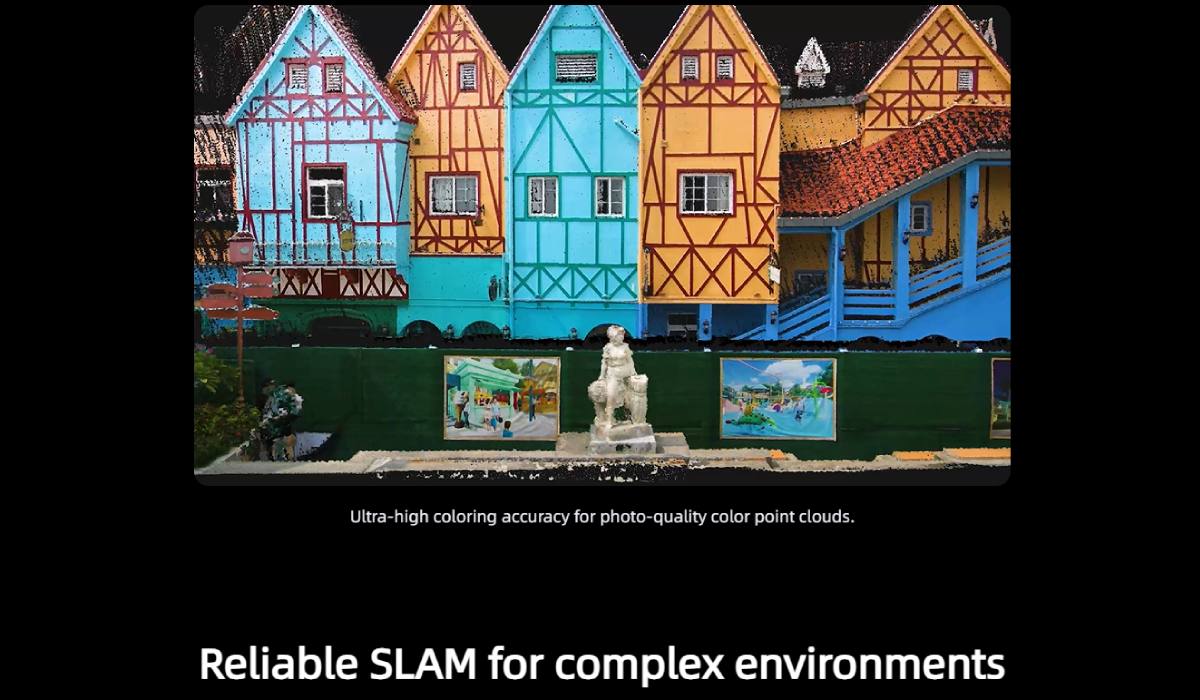

Nubes de puntos ultrafinas

Gracias al algoritmo único LixelUpSample™, el dispositivo genera nubes de puntos de calidad fotográfica. El paso es de 1 mm. Esto crea nubes de puntos densas con 1 millón de puntos por metro cuadrado. El espesor de la nube de puntos es de 0.5 cm. Esto garantiza una alta precisión en la cartografía y el dibujo de líneas.

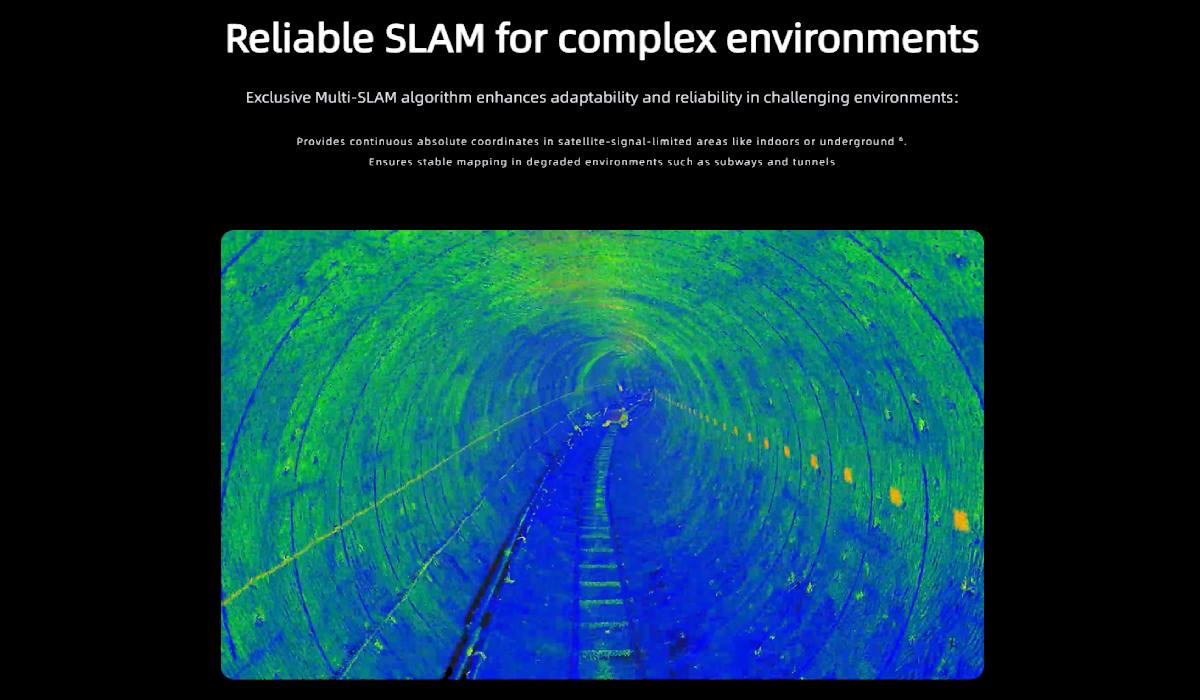

Fiabilidad en entornos difíciles

El algoritmo exclusivo Multi-SLAM mejora significativamente la adaptabilidad. Aumenta la fiabilidad del dispositivo en condiciones con señal satelital limitada. Estas condiciones incluyen interiores, espacios subterráneos, metro y túneles. El algoritmo garantiza la obtención continua de coordenadas absolutas. Garantiza un mapeo estable.

Características adicionales

• Amplio rango de acción: el escáner funciona en el rango de 0.5 m a 120 m.
• Alta velocidad de escaneo: la frecuencia de escaneo es de 320,000 o 640,000 puntos/s.
• Largo tiempo de trabajo: el tiempo de funcionamiento continuo del dispositivo es de 90 minutos.
• Peso: el escáner 3D XGRIDS L2 Pro 16/120 pesa solo 1.6 kg.

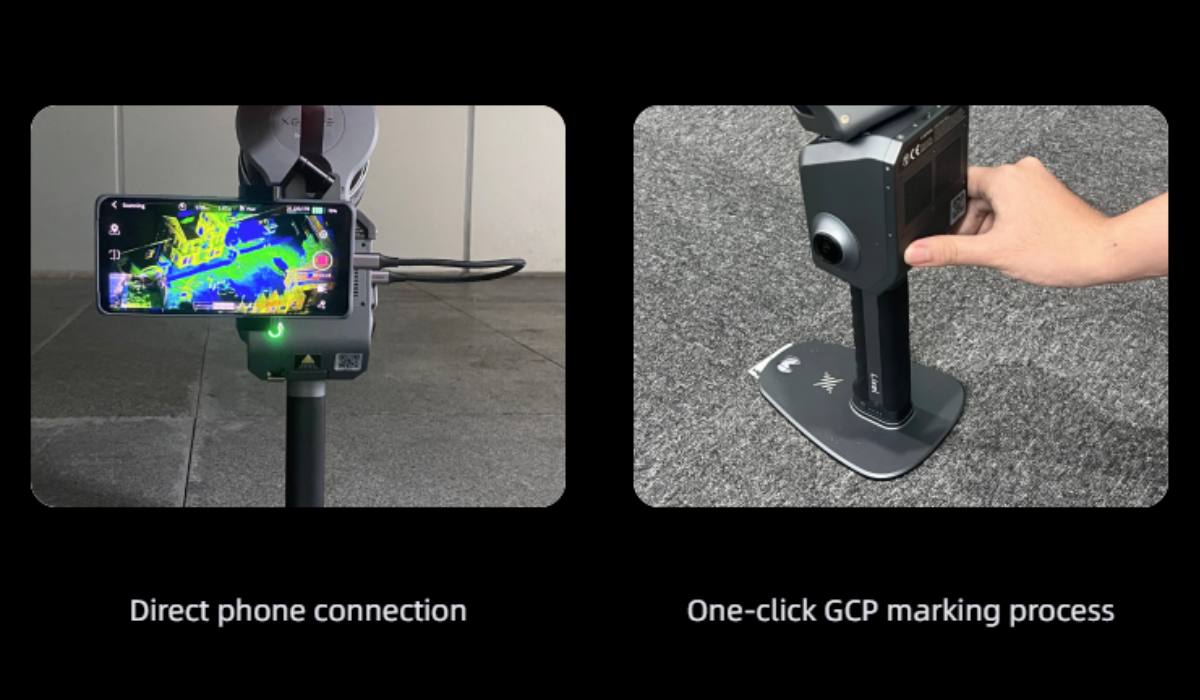

Flujo de trabajo conveniente

El dispositivo es compatible con un informe de verificación precisa. Tiene conexión directa al teléfono. El proceso de marcado de puntos de control GCP se realiza con un solo clic.

Interfaces y memoria

El Lixel L2 Pro está equipado con una interfaz USB 3.1 Gen2. Tiene un SSD incorporado de 1 TB.

Conexiones inalámbricas

Es compatible con WiFi (802.11a/b/g/n/ac) y Bluetooth.

Grado de protección

El dispositivo tiene un grado de protección IP54. Esto garantiza su protección contra salpicaduras en pequeña cantidad.

Soporte RTK

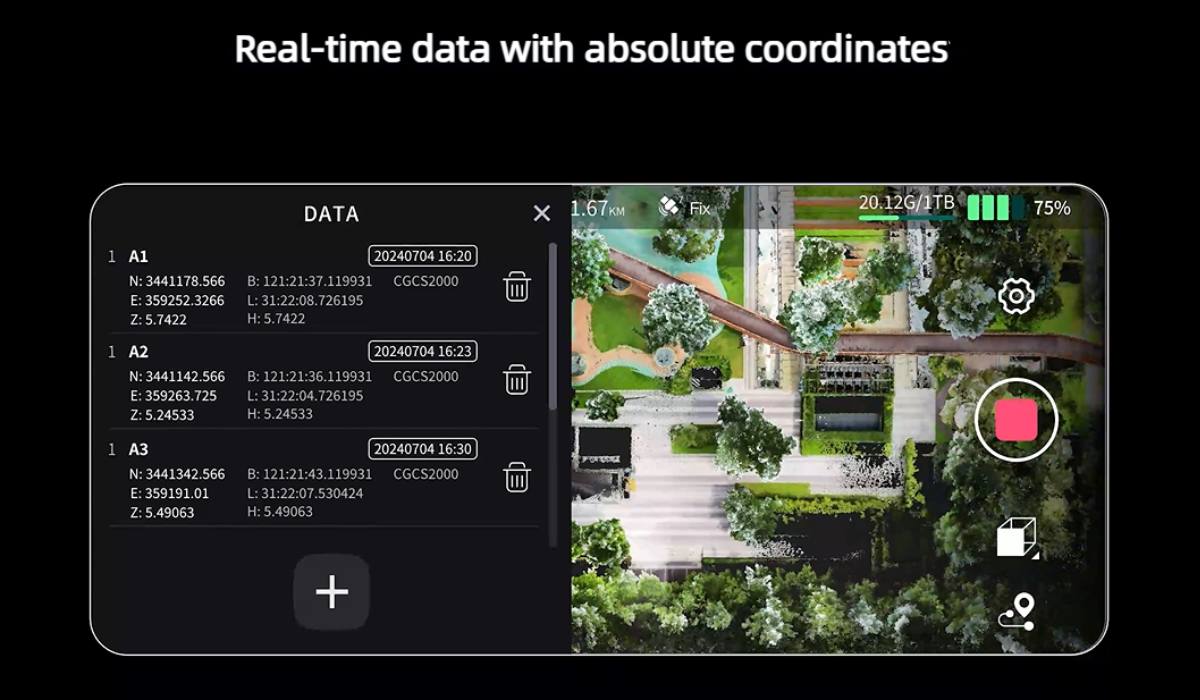

El Lixel L2 Pro admite la fusión de RTK en tiempo real. El RTK estándar es compatible con los canales GPS L1/L2/L5, GLONASS L1/L2, BDS B1/B2/B3, Galileo E1/E5a/E5b/E6b. La precisión horizontal es de 0.8 cm + 1 ppm. La precisión vertical es de 1.5 cm + 1 ppm. El RTK geodésico tiene características análogas.

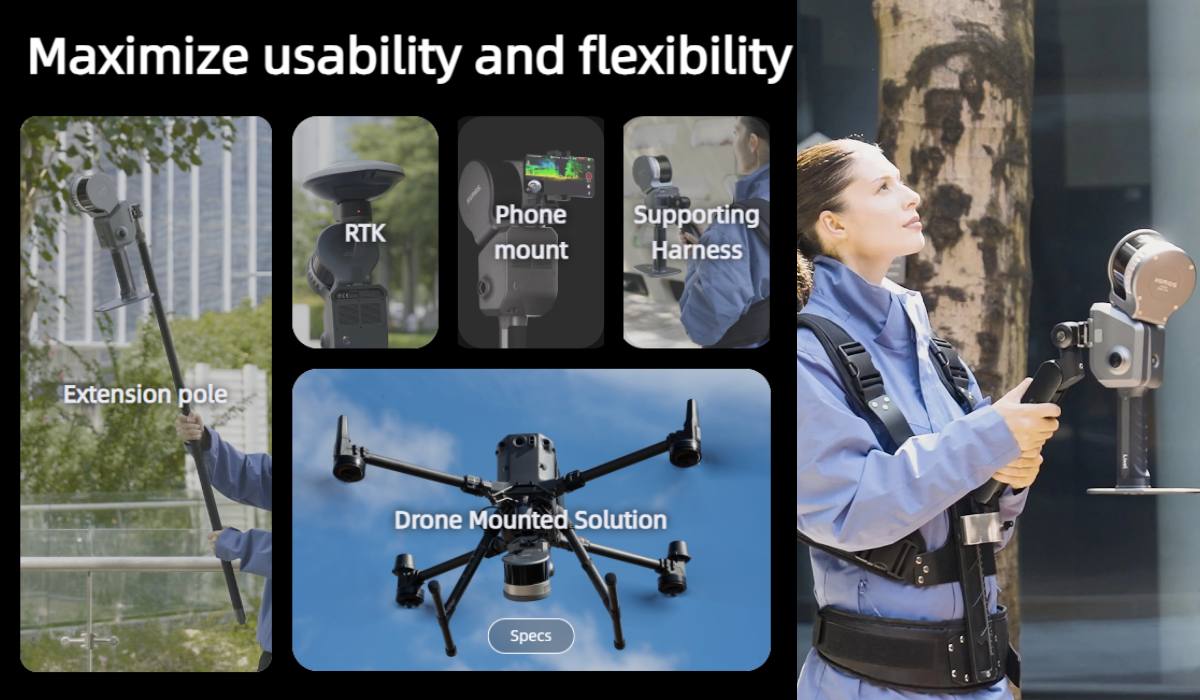

Accesorios auxiliares*

• Incluidos o como accesorios adicionales pueden estar disponibles:
• Mochila con soporte estabilizador (60x60x15 cm, 2.5 kg).
• Mochila con acolchado suave (5x35x25 cm, 2.7 kg).
• Varilla de extensión de 2 m.
• Soporte para teléfono móvil.
• Placa de punto de control.
• Estuche de transporte (42x34x18 cm, peso con sistema 6.6 kg).

*El fabricante puede cambiar el contenido del paquete sin previo aviso. Consulte el contenido del paquete con el gerente durante el procesamiento del pedido.

Software

Para el funcionamiento completo del escáner 3D XGRIDS L2 Pro 16/120 se proporciona un conjunto de software. Amplía significativamente su funcionalidad.

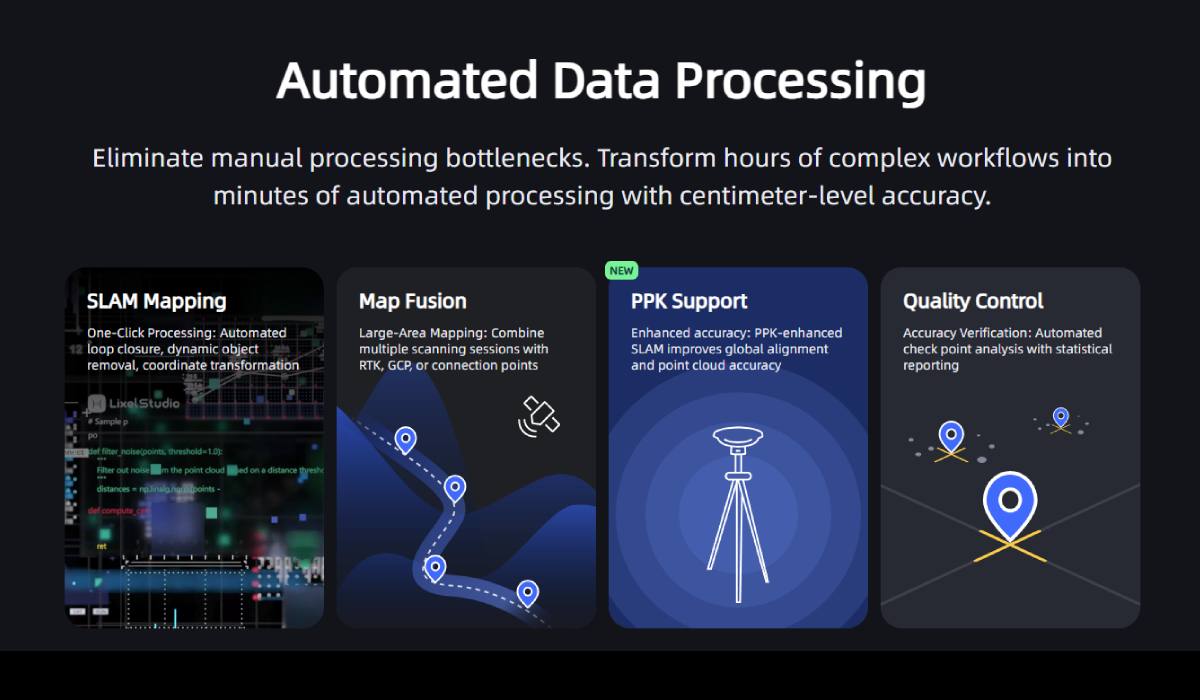

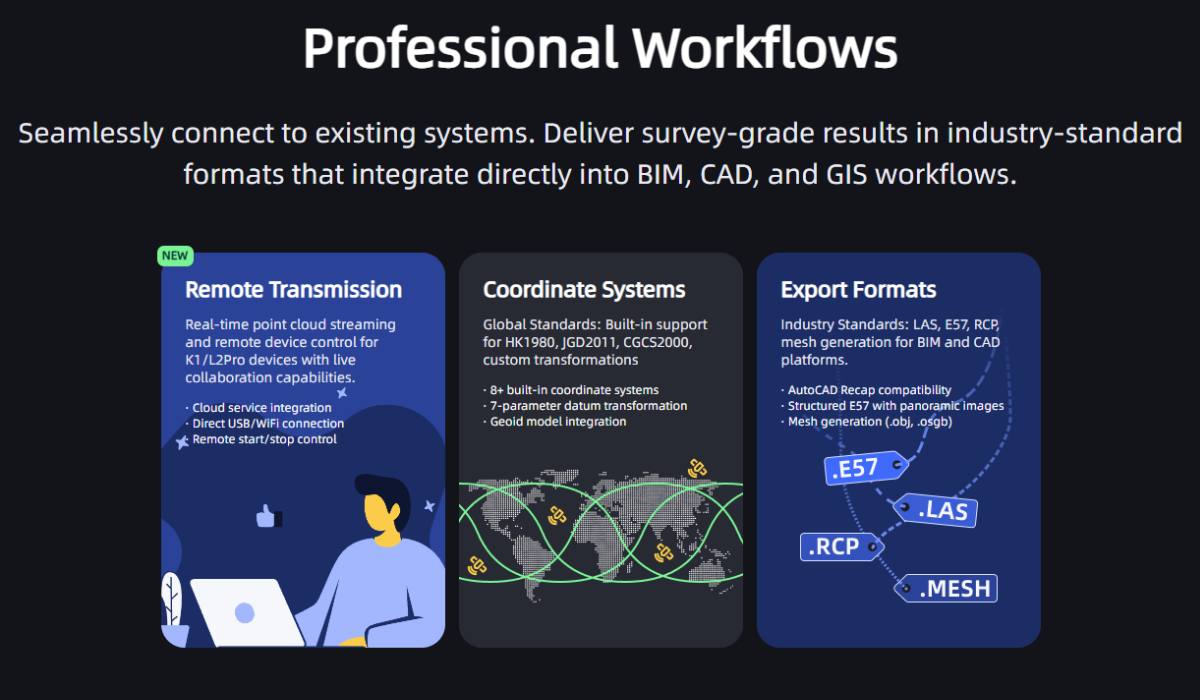

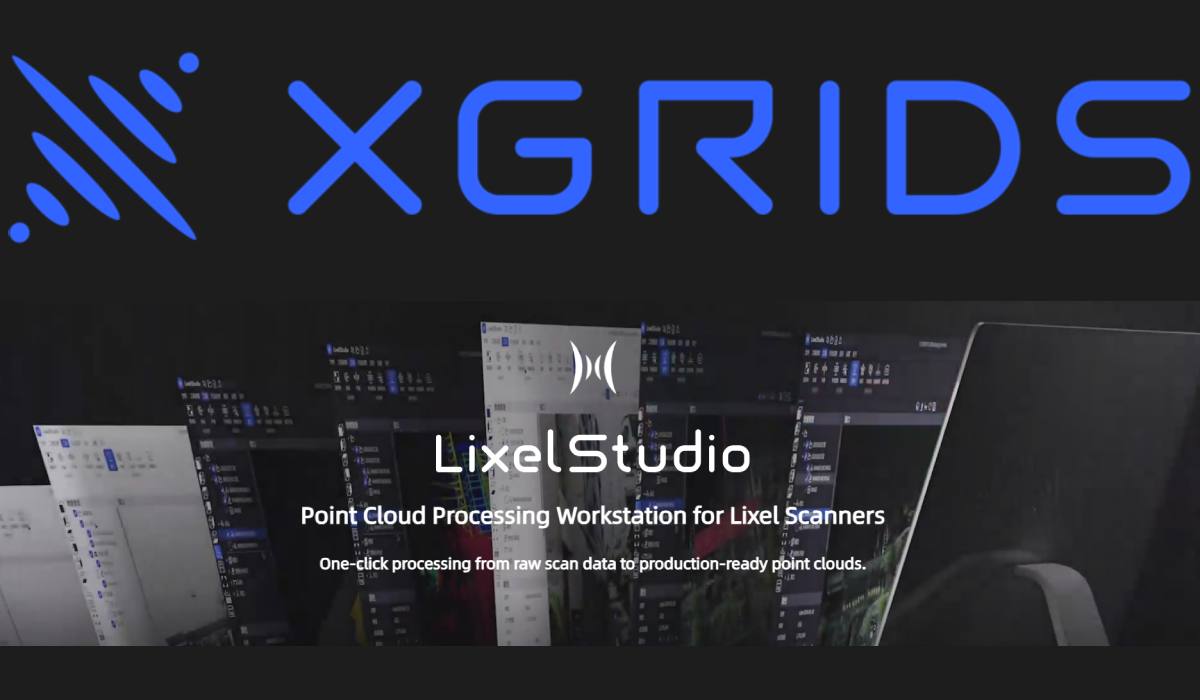

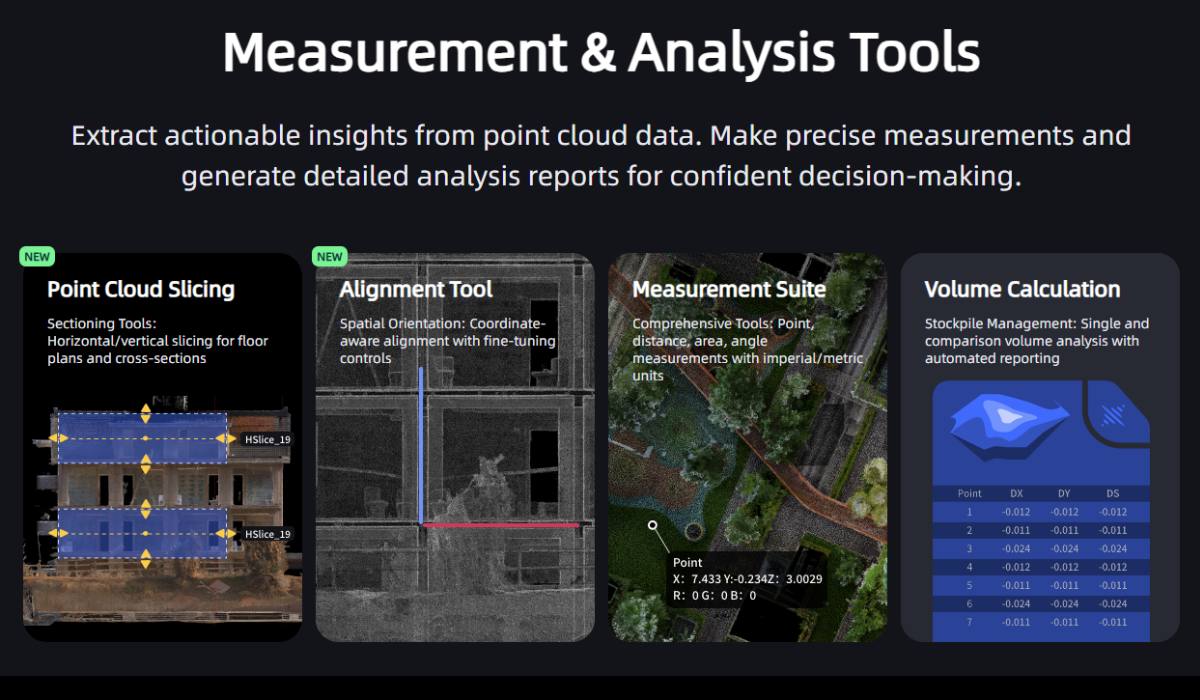

LixelStudio 3.0 es el software de escritorio principal. Está diseñado para el procesamiento profesional de nubes de puntos. Con su ayuda, puede importar datos de escaneo. Puede realizar su filtrado, registro y optimización. El programa permite crear modelos 3D de alta precisión. También admite la exportación de datos a varios formatos. Esto garantiza la compatibilidad con otro software.

Lyxel Cyber Color es un potente programa. Se especializa en la creación de escenarios 3D inmersivos. El programa permite colorear nubes de puntos. Puede generar visualizaciones fotorrealistas. Esto es especialmente útil para presentaciones o recorridos virtuales. Lyxel Cyber Color utiliza algoritmos avanzados. Garantizan una alta calidad de reproducción de color y detalle.

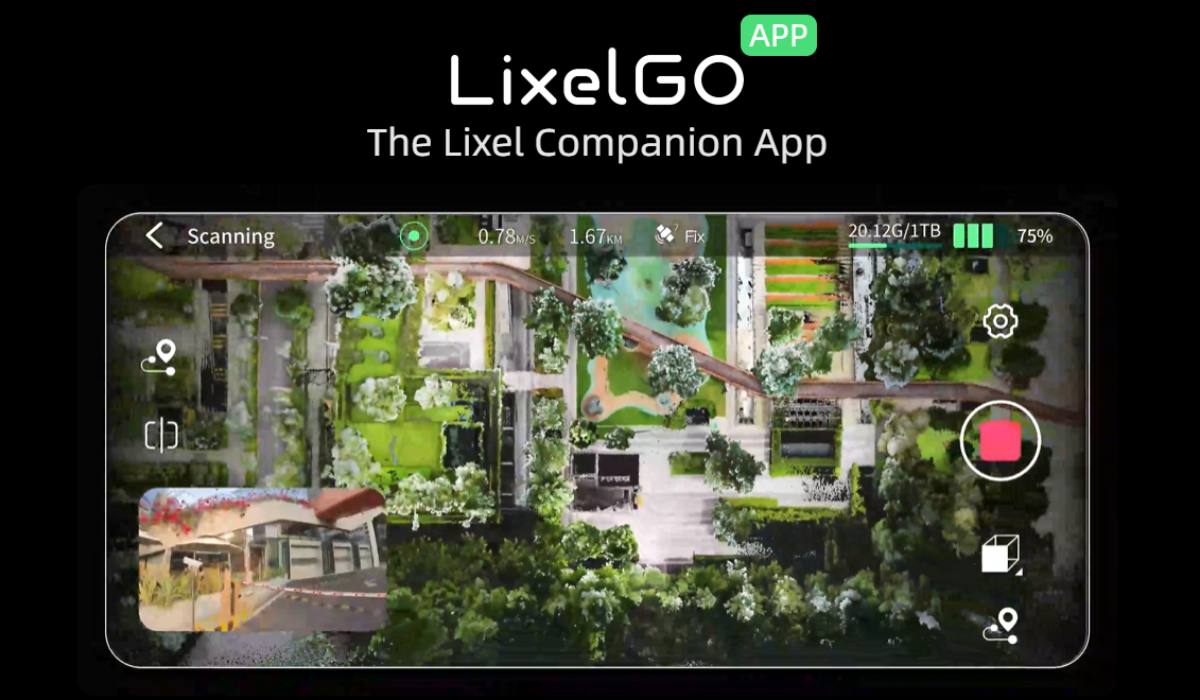

Lixel GO es una aplicación móvil. Proporciona una gestión conveniente del XGRIDS L2 Pro 16/120 directamente desde su smartphone o tableta. Con Lixel GO, puede iniciar y detener el escaneo. Puede controlar el proceso en tiempo real. La aplicación muestra una vista previa de la nube de puntos. Esto permite verificar la calidad de los datos de forma operativa. También puede configurar los parámetros de escaneo. Lixel GO facilita el trabajo de campo. Hace que el proceso de escaneo sea más intuitivo y eficiente.

El uso de estos productos de software junto con el XGRIDS L2 Pro 16/120 crea un ecosistema completo. Permite obtener, procesar y visualizar datos 3D al más alto nivel.

Aplicación del escáner 3D XGRIDS L2 Pro 16/120

Este escáner, gracias a su portabilidad, precisión y capacidad para trabajar en tiempo real, se convierte en una herramienta indispensable en muchas áreas donde se requiere la obtención rápida y de alta calidad de datos 3D.

Arquitectura y construcción

• Creación de modelos 3D precisos de edificios y estructuras para diseño y reconstrucción.
• Documentación del estado real de los objetos (documentación as-built).
• Control de calidad de la construcción y detección de desviaciones del proyecto.
• Planificación y gestión del espacio interior.
• Creación de planos de planta y esquemas de ubicación.
• Monitoreo de deformaciones y cambios en las estructuras.
• Evaluación de volúmenes de trabajo y materiales.

Geodesia y cartografía

• Cartografía topográfica y creación de modelos digitales del terreno (MDT).
• Modelado y análisis geoespacial.
• Creación de mapas y planos de alta precisión.
• Inspección de territorios para diversos fines.

Agricultura y silvicultura

• Inspección de masas forestales para evaluar las reservas de madera y planificar las talas.
• Monitoreo del crecimiento y estado de los cultivos agrícolas.
• Planificación y optimización de sistemas de riego.
• Creación de modelos digitales de elevación para el análisis de suelos.

Ciudades inteligentes y planificación urbana

• Creación de gemelos digitales de ciudades (Digital Twin) para la gestión de infraestructuras.
• Planificación del desarrollo del entorno urbano y flujos de tráfico.
• Monitoreo del estado de carreteras, puentes y otros objetos urbanos.
• Análisis del desarrollo urbano y la densidad de población.

Estudios de ingeniería e infraestructura

• Estudio de las características geológicas y geomorfológicas del territorio.
• Diseño y tendido de comunicaciones (tuberías, cables).
• Inspección y mantenimiento técnico de objetos de infraestructura (redes eléctricas, ferrocarriles).
• Monitoreo del estado de puentes, presas y otras estructuras de ingeniería.

Industria y manufactura

• Control de calidad de productos y piezas.
• Ingeniería inversa (Reverse Engineering) para crear modelos 3D de objetos existentes.
• Modelado de líneas de producción y talleres.
• Inventario de equipos e instalaciones.

Sector de petróleo y gas

• Inspección de plataformas de perforación y objetos de infraestructura.
• Monitoreo del estado de tuberías y tanques.
• Planificación de trabajos de mantenimiento técnico y reparación.

Películas, juegos y realidad virtual (VR/AR)

• Creación de modelos 3D detallados de objetos y entornos para gráficos por computadora.
• Desarrollo de mundos de juego realistas y escenas virtuales.
• Escaneo de actores y objetos para crear gemelos digitales.
• Creación de contenido para aplicaciones de realidad aumentada y virtual.

Arqueología y patrimonio cultural

• Documentación y preservación de monumentos y artefactos históricos.
• Creación de modelos 3D de ruinas, edificios y excavaciones.
• Reconstrucción virtual de objetos perdidos.

Seguridad y criminalística

• Documentación de escenas de crímenes y accidentes.
• Restauración de escenas 3D para análisis e investigaciones.
• Investigación científica y educación:
• Recopilación de datos para diversos proyectos científicos.
• Enseñanza a estudiantes sobre el trabajo con escaneo 3D y procesamiento de datos.

Videoreseña del escáner 3D con 2 cámaras XGRIDS L2 Pro
