- Disponibilidad: En stock
- Código del producto: 00-08800065
- Peso en el embalaje: 1.50kg
- SKU: RS-C2-FRGR-01
Asegure su flujo de trabajo industrial con la Resina Flame Retardant Form 4 de Formlabs, 1 kg, 0,84 l. Diseñada específicamente para los sectores aeroespacial, automotriz y electrónico, este material con certificación UL 94 V-0 le permite producir piezas autoextinguibles, rígidas y resistentes a la fluencia que soportan altas temperaturas. Consiga la fidelidad superficial del moldeo por inyección sin los elevados costes de utillaje.
Capacidades avanzadas de la Resina Flame Retardant Form 4 de Formlabs, 1 kg, 0,84 l
Seguridad certificada para entornos críticos

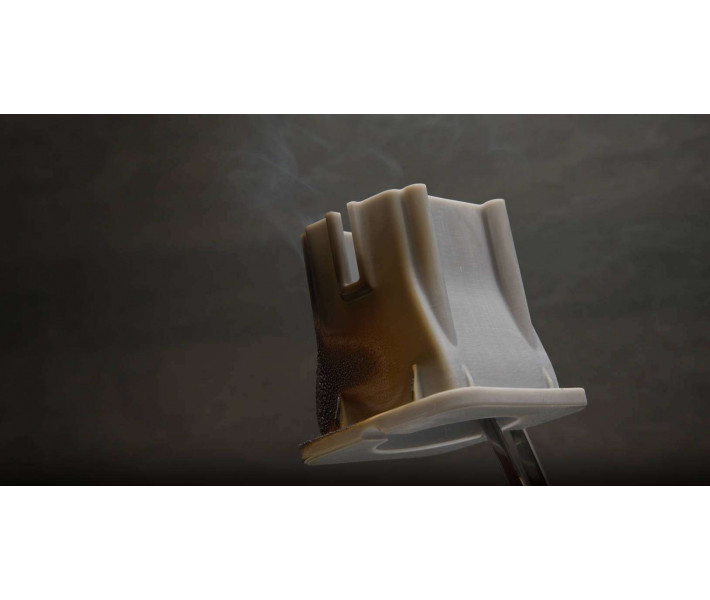

En industrias donde las fuentes de ignición son un riesgo constante, la certificación de materiales es innegociable. Esta resina está formulada para ser libre de halógenos y autoextinguible, cumpliendo con los rigurosos estándares UL 94 V-0 (a 3 mm) y FAR 25.853. Ya sea que esté prototipando componentes interiores de cabina para ferrocarriles y aviones o creando carcasas protectoras para electrónica médica, este material garantiza que sus piezas superen las clasificaciones necesarias de inflamabilidad, humo y toxicidad (FST). Elimina las barreras tradicionales de entrada para la fabricación de componentes certificados para entornos peligrosos.

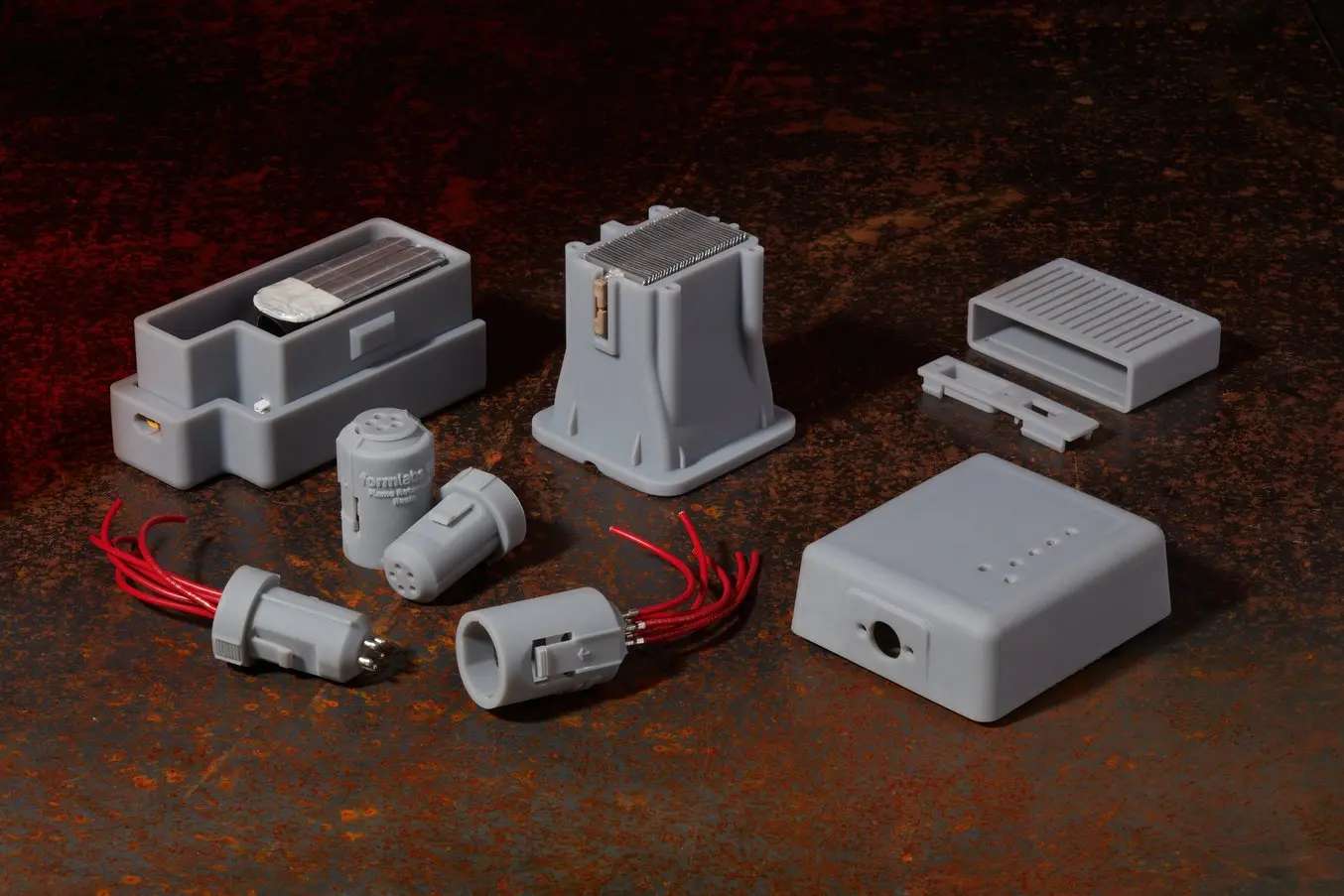

Mecánica industrial y maquinabilidad

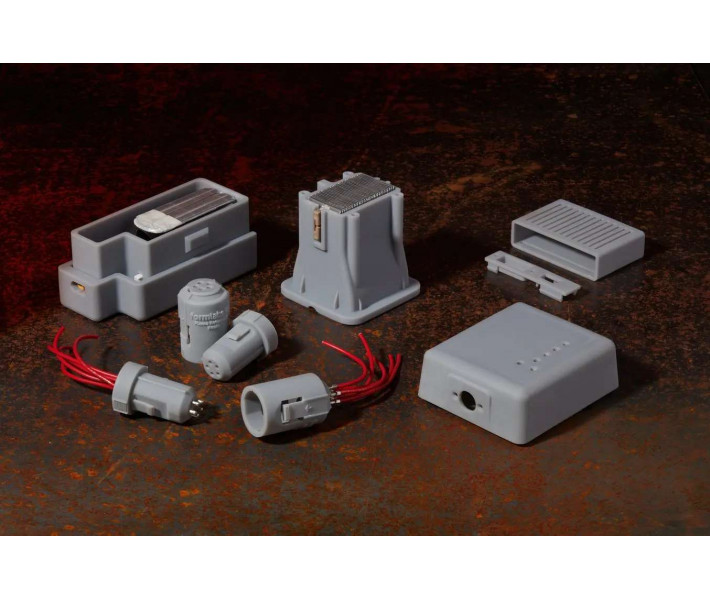

A diferencia de las resinas estándar que pueden ablandarse o deformarse bajo carga, la Resina Flame Retardant Form 4 de Formlabs, 1 kg, 0,84 l ofrece una rigidez excepcional con un módulo de tracción de 3,1 GPa tras el post-curado. Esta rigidez la hace altamente funcional para plantillas personalizadas, fijaciones y piezas de repuesto que deben mantener la precisión dimensional a largo plazo. Además, el material está diseñado para soportar operaciones posteriores a la fabricación; puede roscar, recortar y taladrar estas impresiones tal como lo haría con los plásticos de ingeniería tradicionales, asegurando una integración perfecta en ensamblajes complejos.

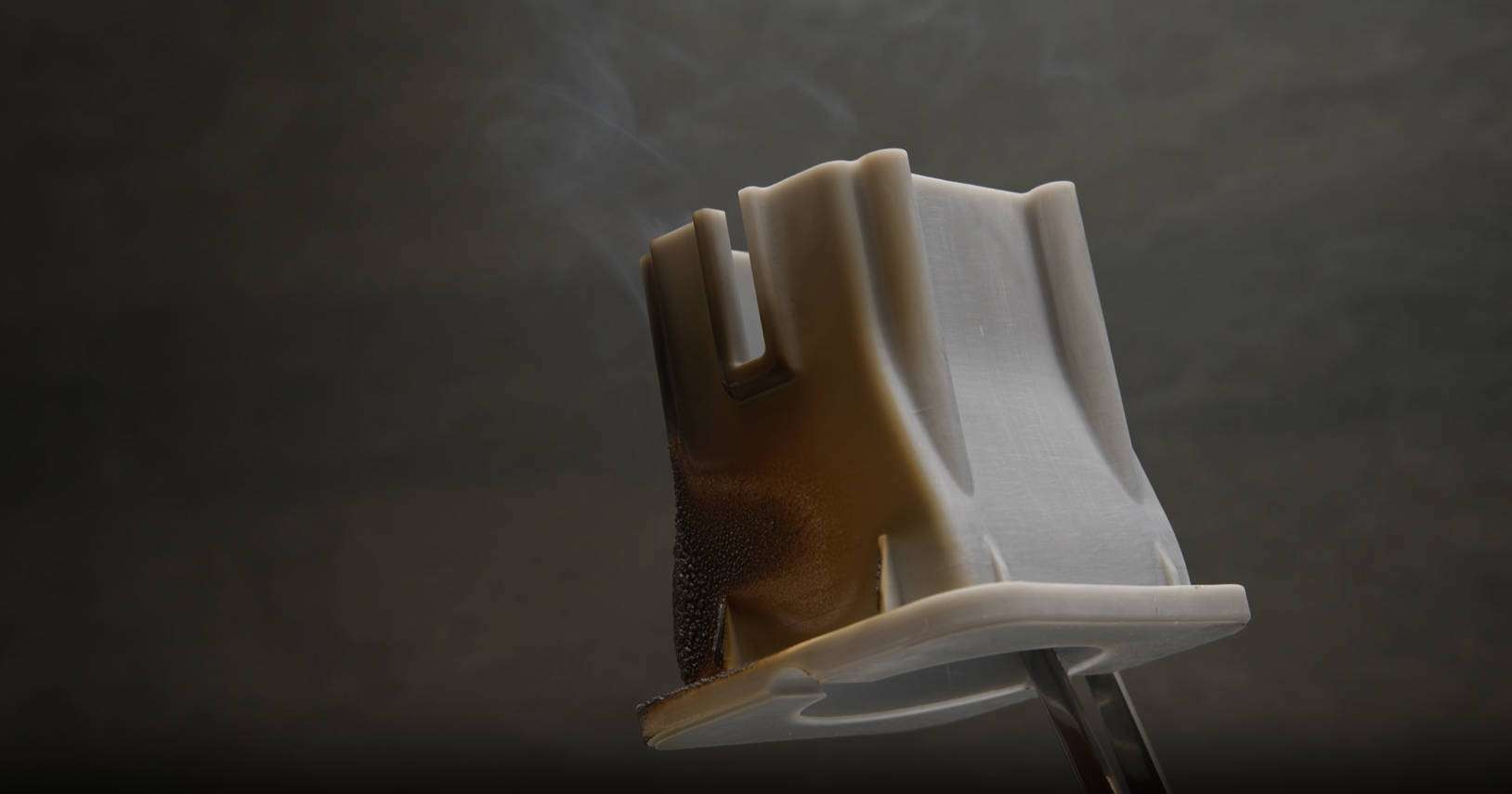

Estética de moldeo por inyección y resistencia térmica
La fidelidad visual a menudo se ve comprometida en la impresión 3D funcional, pero no aquí. Esta resina produce piezas isotrópicas con una resolución XY de 25 micras, ofreciendo un acabado superficial que rivaliza con los plásticos moldeados por inyección. Esto es crítico para piezas de cara al consumidor o componentes automotrices internos donde la textura y el ajuste son primordiales. Combinado con una temperatura de deflexión térmica de 111 °C (a 0,45 MPa), el material resiste la fluencia incluso en entornos industriales de alta temperatura, cerrando la brecha entre la agilidad del prototipado y la durabilidad del uso final.
Especificaciones técnicas de la Resina Flame Retardant Form 4 de Formlabs, 1 kg, 0,84 l
| Parámetro / Propiedad | Valor / Especificación |
|---|---|
| Inflamabilidad y toxicidad del humo | |
| Clasificación UL 94 | V-0 (3 mm), V-1 (2,5 mm), HB (1,5 mm) |
| FAR 25.853 Apéndice F, Parte I | Pasa (2,5 mm) - Combustión vertical 12s |
| Generación de humo (ASTM E662) - 3 mm | Modo con llama: Ds @ 1,5 min = 19,5, Ds @ 4 min = 285 |
| Generación de humo (ASTM E662) - 5 mm | Modo con llama: Ds @ 1,5 min = 5, Ds @ 4 min = 114 |
| Toxicidad de gases (BSS 7239) | Pasa a 3 mm (CO: 56 PPM, HCN: 7 PPM, SO2/HCl/HF/NOx: <1 PPM) |
| Propiedades mecánicas (Métrico / Imperial) | |
| Resistencia a la tracción final (ASTM D638) | Verde: 24 MPa (3560 psi) | Post-curado: 41 MPa (5990 psi) |
| Módulo de tracción (ASTM D638) | Verde: 1,8 GPa (263 ksi) | Post-curado: 3,1 GPa (446 ksi) |
| Alargamiento a la rotura (ASTM D638) | Verde: 20% | Post-curado: 7,1% |
| Resistencia a la flexión (ASTM D790) | Verde: 36 MPa (5280 psi) | Post-curado: 75 MPa (10900 psi) |
| Módulo de flexión (ASTM D790) | Verde: 1,3 GPa (188 ksi) | Post-curado: 2,7 GPa (401 ksi) |
| Izod con muesca (ASTM D256) | Verde: 19 J/m | Post-curado: 22 J/m (0,42 ft-lb/in) |
| Izod sin muesca (ASTM D4812) | Verde: 227 J/m | Post-curado: 257 J/m (4,82 ft-lb/in) |
| Propiedades térmicas | |
| HDT @ 1,8 MPa (ASTM D648) | Verde: 45 °C | Post-curado: 83 °C (181 °F) |
| HDT @ 0,45 MPa (ASTM D648) | Verde: 55 °C | Post-curado: 111 °C (232 °F) |
| CTE (20°- 80°C) (ASTM E813) | Post-curado: 68,1 μm/m/°C (37,8 μin/in/°F) |
| Temp. de transición vítrea (Tg) | Verde: 101 °C | Post-curado: 144 °C (291 °F) |
| Propiedades eléctricas y generales | |
| Dureza (ASTM D2240) | Verde: 74D | Post-curado: 80D |
| Densidad aparente (ASTM D792) | 1,25 g/cm³ |
| Viscosidad (25 °C) / Color | 4500 - 5000 cP | Gris claro |
| Rigidez dieléctrica (ASTM D149) | 15,1 kV/mm |
| Desgasificación (ASTM E595) | Pasa (TML: 0,87%, CVCM: <0,01%, WVR: 0,2%) |
| Compatibilidad con disolventes (24 h) | |
| Excelente resistencia (< 0,1%) | Gasolina, Diésel, Skydrol 5, Líquido frenos/dirección, Aceites, HCl (10%). |
| Resistencia moderada | Acetona (2,1%), Peróxido de hidrógeno 30% (1,0%), Acetato de butilo (0,4%). |
| Incompatible | Ácido sulfúrico 30% (desintegración) |
En EXPERT3D, lideramos la industria de la fabricación aditiva desde 2012, asegurando que nuestros clientes accedan únicamente al nivel más alto de materiales de ingeniería. Como representante oficial de Formlabs, garantizamos el mejor precio, servicio autorizado y garantía oficial en todas las resinas y equipos.
