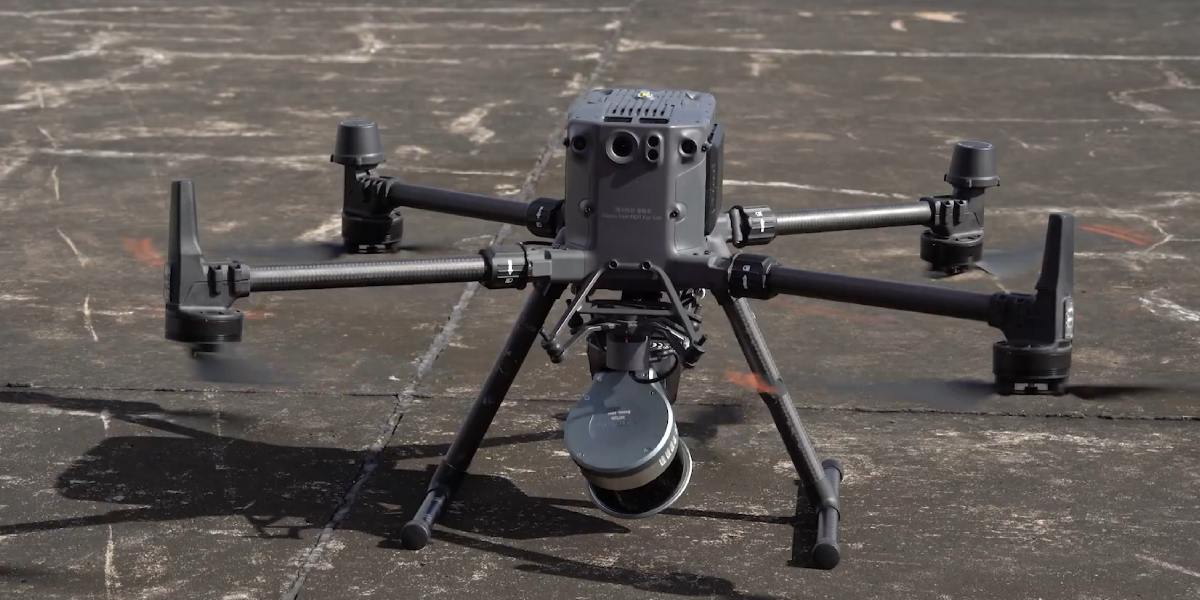

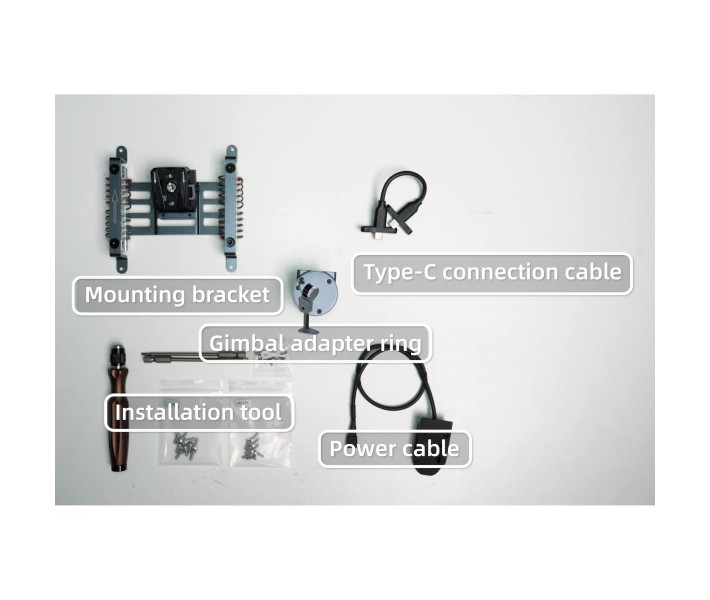

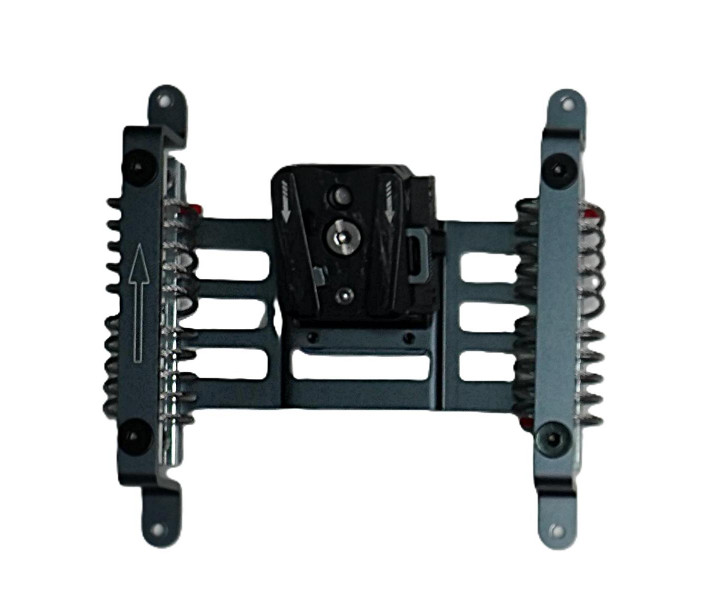

Soporte XGRIDS L2 Drone Mount: Abrazadera para Fijar el Escáner 3D a un Dron

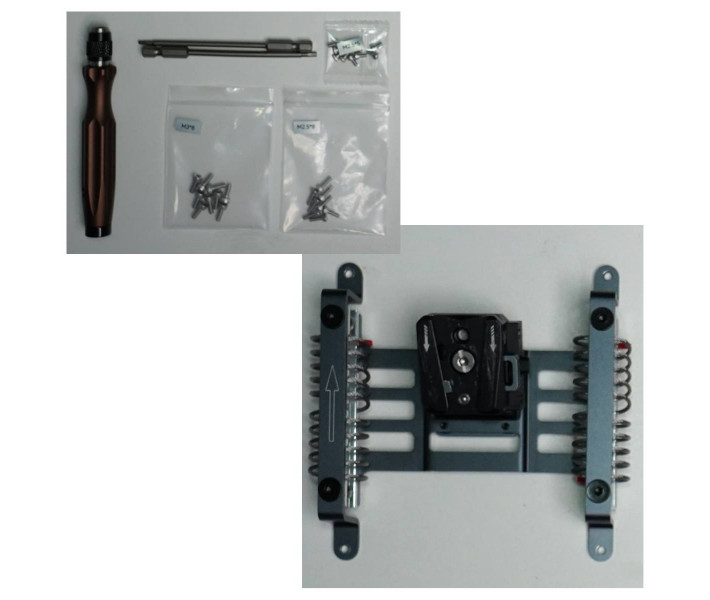

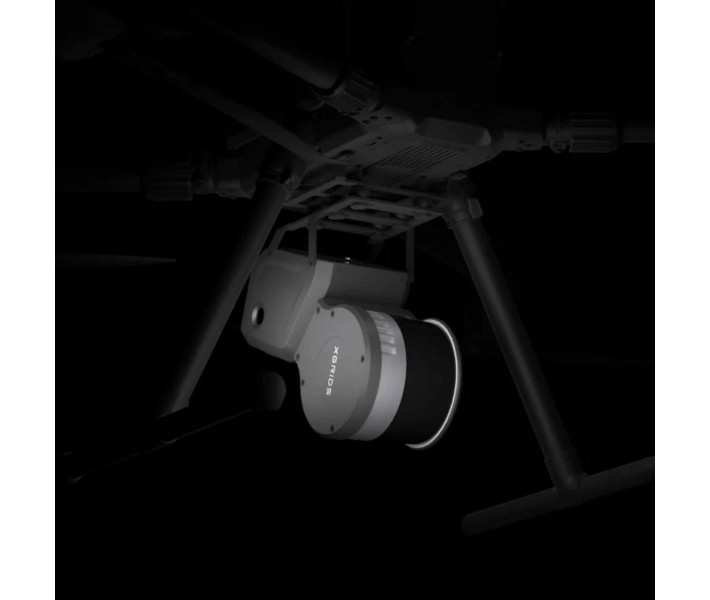

El soporte XGRIDS L2 Drone Mount (a veces llamado Drone Mounting Bracket o UAV Mount) es una abrazadera de montaje especial diseñada para integrar el escáner XGRIDS Lixel L2 Pro con vehículos aéreos no tripulados (drones). Permite elevar el sistema de escaneo 3D al aire, obteniendo datos volumétricos y nubes de puntos desde altura, mejorando la cobertura y acelerando el mapeo de áreas grandes o de difícil acceso.
Especificaciones del XGRIDS L2 Drone Mount

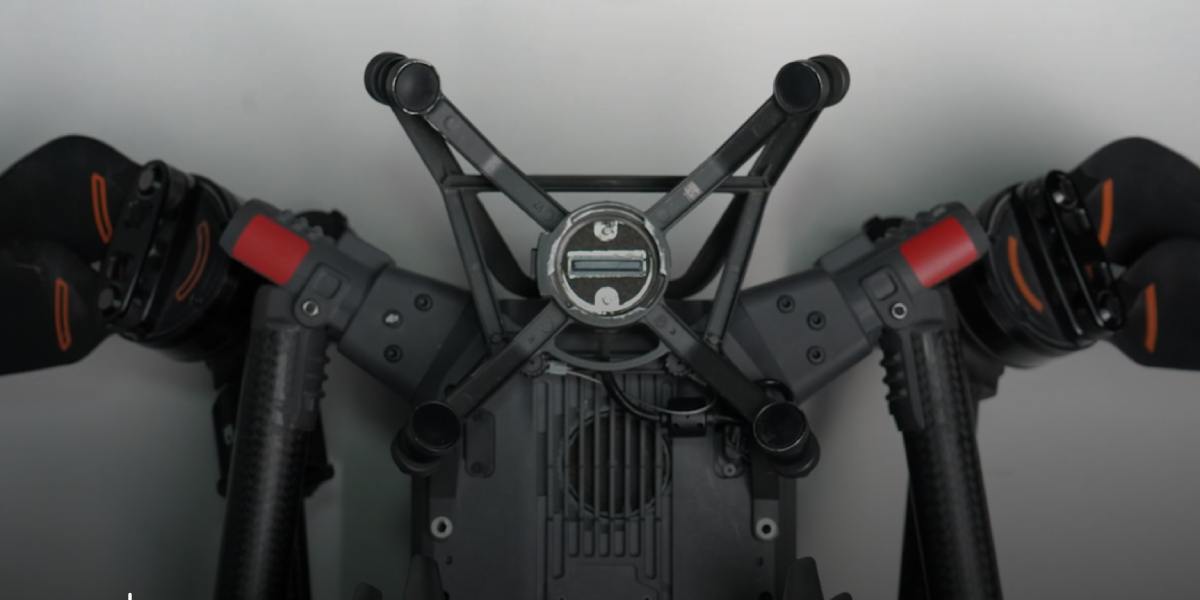

- Propósito: fijación del Lixel L2 Pro a un dron / UAV, con bloqueo y adaptación al tren de aterrizaje del dron.
- Compatibilidad con modelos de drones: DJI Matrice 300 RTK y DJI Matrice 350 RTK son las plataformas compatibles oficialmente declaradas.
- Peso del soporte: alrededor de 408 g (solo el soporte sin escáner).
- Peso total del sistema: peso del escáner L2 Pro + soporte, aproximadamente 2,2 kg al usar el Drone Mount.
- Altura de vuelo: recomendada ~ 30 m, máxima ~ 50 m.
- Velocidad de vuelo: recomendada ~ 3 m/s, máxima ~ 5 m/s.
- Características de diseño: amortiguación de vibraciones (damping), montaje estable, baja masa añadida, fijación segura.
Compatibilidad con Equipos
El soporte se utiliza con:
- Escáner: XGRIDS Lixel L2 Pro. Es el dispositivo principal para el que está diseñado el soporte.
- Drones: se admiten oficialmente DJI Matrice 300 RTK y DJI Matrice 350 RTK.
Ventajas de usar el Drone Mount
Capacidad para cubrir grandes áreas más rápido y con menos esfuerzo en comparación con el mapeo terrestre o manual.
Acceso a lugares de difícil o peligroso acceso: techos, pendientes, objetos remotos, áreas forestales por donde es imposible caminar.
La obtención de nubes de puntos desde altura permite ver objetos desde diferentes ángulos, reducir zonas de sombra y reflejos, y mejorar la visibilidad.
Mejora de la geometría general de la nube de puntos: superficies planas (techos, suelos), proyecciones horizontales con menos distorsiones.
Reducción de riesgos y costes: menos puntos de control, menos contacto con terrenos difíciles, menos personas en lugares peligrosos.
Características de Diseño del Soporte XGRIDS L2 Drone Mount
Amortiguación de vibraciones (Damping): el diseño está hecho para reducir el impacto de la vibración del dron en la calidad del escaneo LiDAR. Esto es crítico, ya que las vibraciones pueden causar ruido y distorsión en la nube de puntos.
Baja masa añadida: alrededor de 408 g, lo que no reduce significativamente el tiempo de vuelo del dron.

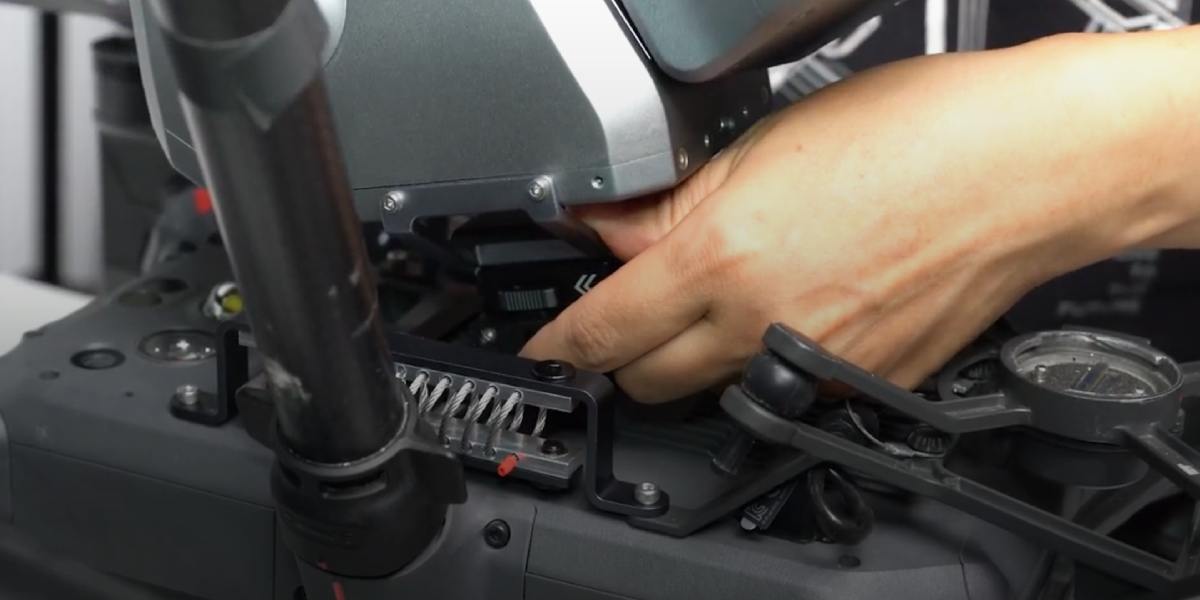

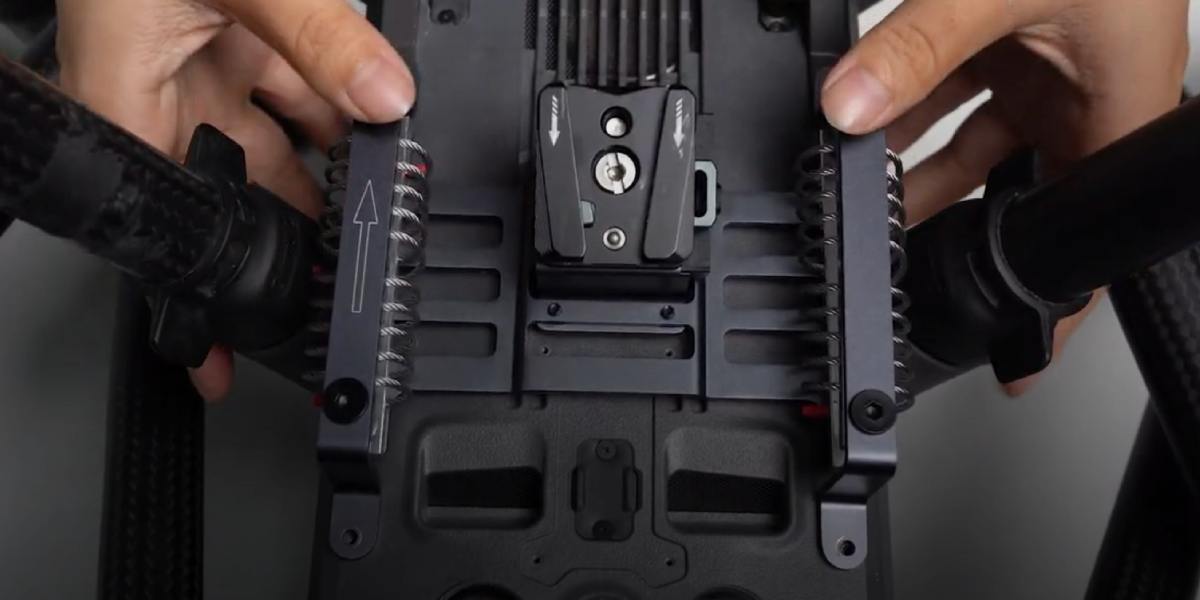

Fijación segura del escáner y ausencia de holgura: el soporte está diseñado específicamente para la forma de la carcasa del L2 Pro para garantizar una sujeción rígida.
Puntos de fijación, rutas de cables, adaptador de alimentación optimizados (si es necesario) — todo está hecho para que la integración sea cómoda y segura (se menciona en las descripciones de venta).
Tareas y Áreas de Uso del XGRIDS L2 Drone Mount
Dónde y para qué tareas es especialmente útil el Drone Mount:
- Mapeo topográfico por método aéreo: creación de modelos digitales de superficie, mapas del terreno donde el escaneo terrestre es difícil.
- Monitoreo de cambios de relieve, agricultura y silvicultura: cálculo de volúmenes, inspección de vegetación, control de erosión.
- Inspección del estado de la infraestructura: techos, puentes, líneas eléctricas, líneas de comunicación, objetos en altura.
- Construcción y control de obras: monitoreo del progreso, documentación de objetos complejos desde arriba.
- Arqueología, patrimonio cultural: objetos ubicados en lugares de difícil acceso, la inspección desde arriba facilita el mapeo y minimiza la intervención.
- Escaneo 3D de objetos después de desastres naturales o en condiciones de emergencia, cuando el acceso terrestre está limitado o es peligroso.
Precisión de la Nube de Puntos y Soluciones que Influyen
Qué soluciones y elementos de diseño ayudan a lograr una alta precisión:
- La amortiguación de vibraciones (damping) minimiza el temblor que agrega ruido y desplazamiento de puntos.
- La fijación rígida del escáner L2 Pro al soporte elimina holguras y desplazamientos durante el vuelo.
- El uso de soporte RTK en el dron (si el dron está equipado con RTK) junto con el L2 Pro permite georreferenciar la nube de puntos literalmente en vuelo, reduciendo la necesidad de puntos de control terrestres (si el dron-RTK y el módulo RTK/Survey Grade están instalados).
- La baja masa y el equilibrio del soporte permiten mantener un vuelo estable y una menor respuesta del motor, lo que reduce las oscilaciones.
- La velocidad de vuelo correcta (recomendada alrededor de 3 m/s, máximo 5 m/s) y una altura moderada (30-50 m) son condiciones óptimas bajo las cuales la calidad de los datos LiDAR y visuales se mantiene alta. A velocidades o alturas demasiado altas, la detallación y la densidad de puntos disminuyen.
Viabilidad Económica del Uso del Drone Mount
- Si el proyecto requiere el mapeo de grandes áreas y los métodos terrestres son demasiado lentos.
- En condiciones de acceso remoto, donde el transporte del escáner terrestre o de personas es complicado, y el dron puede llegar rápidamente al objeto.
- Para proyectos múltiples, donde el retorno de la inversión con el tiempo será significativo: arrendatarios, empresas que realizan mapeo como servicio.
- Cuando la calidad de la nube de puntos y la georreferenciación son importantes, y los errores en los datos conducen a costes de corrección, interrupciones o retrabajos.
Comparación de Rendimiento de Diferentes Tipos de Escaneo 3D
| Parámetro | Drone Mount (con dron) | Mapeo Terrestre (trípode/mochila terrestre) | Modo Manual (handheld) |
|---|---|---|---|
| Cobertura del Territorio | Muy alta: decenas de hectáreas en un solo vuelo | Media: limitada por la velocidad del operador y el relieve | Baja: objetos pequeños, zonas localizadas |
| Velocidad de Adquisición de Datos | Alta: 10–20 veces más rápido que el método terrestre | Media: requiere la reubicación de los puntos de escaneo | Baja: el operador rodea manualmente el objeto |
| Detallación | Media–Alta: óptima a una altura de 30–50 m | Muy alta a corta distancia | Alta a corta distancia |
| Precisión de Georreferenciación | Alta con RTK/Survey Grade RTK Kit | Alta (al usar puntos de control) | Media: depende de SLAM y calibración |
| Acceso a Zonas Difíciles | Excelente: cubre fácilmente techos, barrancos, áreas peligrosas | Limitado: se requieren caminos para el operador | Limitado: se requiere proximidad física |
| Tiempo de Post-Procesamiento | Mínimo: menos puntos de control | Medio: requiere la fusión de múltiples escaneos | Alto: corrección frecuente de la trayectoria |
| Seguridad del Personal | Alta: el operador permanece a una distancia segura | Media: el trabajo en el terreno puede ser peligroso | Baja: el operador está cerca de los objetos |
| Coste del Equipo | Medio–Alto (dron + soporte) | Medio (trípode, posiblemente base RTK) | Bajo: solo se necesita el escáner |
| Aplicación Óptima | Grandes áreas, lugares de difícil acceso, monitoreo de infraestructura | Fachadas arquitectónicas, interiores, modelos detallados | Mapeo local rápido, tareas móviles |
