- Disponibilidad: Consultar disponibilidad
- Código del producto: 00-00012540
- Peso en el embalaje: 0.30kg

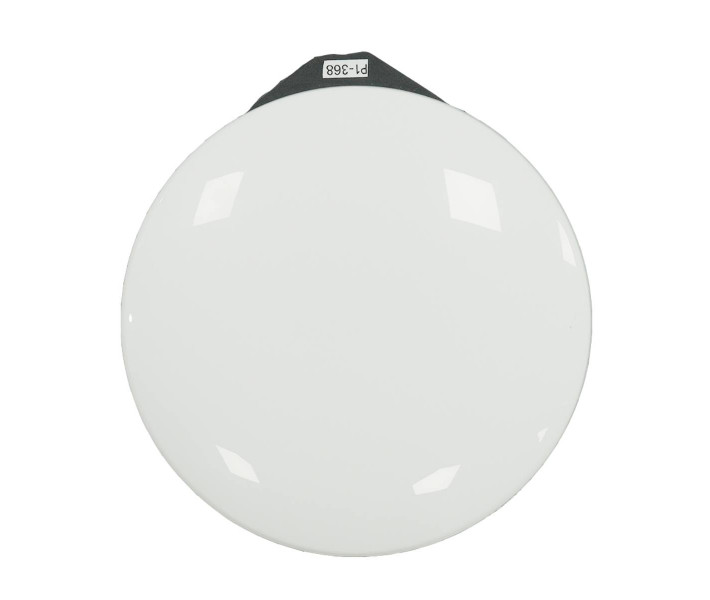

XGRIDS Survey Grade RTK Kit – Escaneo 3D en Condiciones Difíciles
XGRIDS Survey Grade RTK Kit es un módulo de posicionamiento satelital de alta precisión (RTK — Real Time Kinematic) diseñado específicamente para los escáneres de la serie XGRIDS Lixel L2 Pro. Su propósito es proporcionar la georreferenciación de la nube de puntos (*point clouds*) con precisión a nivel de levantamiento de clase "survey", incluso en condiciones donde las soluciones GNSS o SLAM estándar fallan: densa construcción urbana, bosques, entre edificios, donde la visibilidad del cielo está limitada.
Características y Propiedades Principales
Sistemas de Navegación por Satélite Compatibles:
- GPS (L1, L2, L5)
- GLONASS (L1, L2)
- BeiDou / BDS (B1, B2, B3)
- Galileo (E1, E5a, E5b, E6b)
Precisión de Posicionamiento:
- Horizontal: 0,8 cm + 1 ppm
- Vertical: 1,5 cm + 1 ppm
Contenido del Kit: módulo Survey Grade RTK, soporte para instalación en XGRIDS Lixel L2 Pro, kit de tornillos para fijación rápida.
Peso del Módulo: alrededor de 0,300 kg
Rango de Temperatura de Operación: de −20 °C a +50 °C
Protección del Cuerpo (IP): IP54 para XGRIDS L2 Pro y modificaciones (el módulo cumple con los niveles en los que el dispositivo está protegido contra salpicaduras y polvo).
El Módulo Survey Grade RTK Kit es compatible con:
- Escáneres 3D XGRIDS Lixel L2 Pro: todas las variantes (modelos con diferentes canales LiDAR y alcances).
- Software/algoritmos que ya trabajan con correcciones RTK y datos GNSS (SLAM-fusion, sistema inercial visual + GNSS).
- Soporta la integración de nubes de puntos en sistemas GIS, BIM, productos cartográficos, trabajos catastrales, etc. (es decir, formato .las y georreferenciación de puntos).

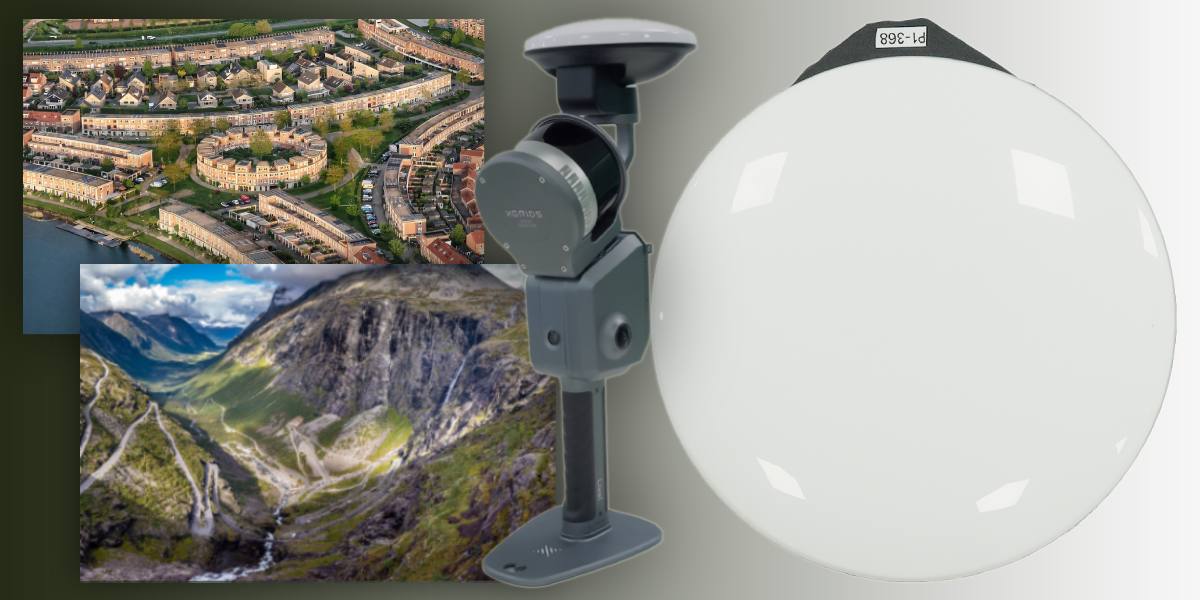

Cómo el Módulo Mejora las Características de los Escáneres 3D XGRIDS L2 Pro
- El Survey Grade RTK Kit proporciona una precisión absoluta de la nube de puntos significativamente mayor, especialmente en condiciones difíciles, en comparación con el posicionamiento SLAM normal. Gracias al módulo GNSS-RTK de ultra precisión, se pueden obtener coordenadas con un error inferior a un centímetro en horizontal y alrededor de 1-1,5 cm en vertical de inmediato.
- Reduce el volumen de post-procesamiento objetivo: menos acciones correctivas, menos alineación manual, menos errores al fusionar escaneos. Esto ahorra tiempo y reduce el coste del procesamiento.
- Permite construir modelos y mapas más precisos, lo cual es crítico para aplicaciones donde los errores de geoposicionamiento conllevan consecuencias significativas (construcción, catastro, redes de ingeniería).
- Mejora la estabilidad del posicionamiento: el módulo Survey Grade RTK maneja mejor las interrupciones de señal, las interferencias y el bloqueo parcial del cielo. Incluso en entornos complejos, cuando el RTK o SLAM estándar experimentan fallos, este módulo mantiene la precisión.
Ventajas del Survey Grade RTK Kit en Comparación con Análogos
- Soporte de un conjunto completo de sistemas satelitales (GPS, GLONASS, BeiDou, Galileo) y múltiples bandas de señal, lo que garantiza un posicionamiento más fiable en caso de saturación o interferencia.
- Altos indicadores de precisión de especificación: horizontal 0,8 cm + 1 ppm, vertical 1,5 cm + 1 ppm — muchas soluciones RTK estándar tienen un error mayor o requieren condiciones más favorables.
- Fijación e integración especial con el Lixel L2 Pro: montaje rápido, menos equipo innecesario, compacidad.
- Calidad mejorada de señales y receptores: mejor transmisión de datos, mejor estabilidad en condiciones difíciles. Muchos análogos no soportan Survey Grade en las mismas condiciones o requieren equipos base externos.
- Al comparar con el kit RTK estándar de XGRIDS, el módulo Survey Grade proporciona mayor precisión y fiabilidad en terrenos complejos y visibilidad limitada del cielo.
Características Adicionales del Módulo Survey Grade RTK Kit

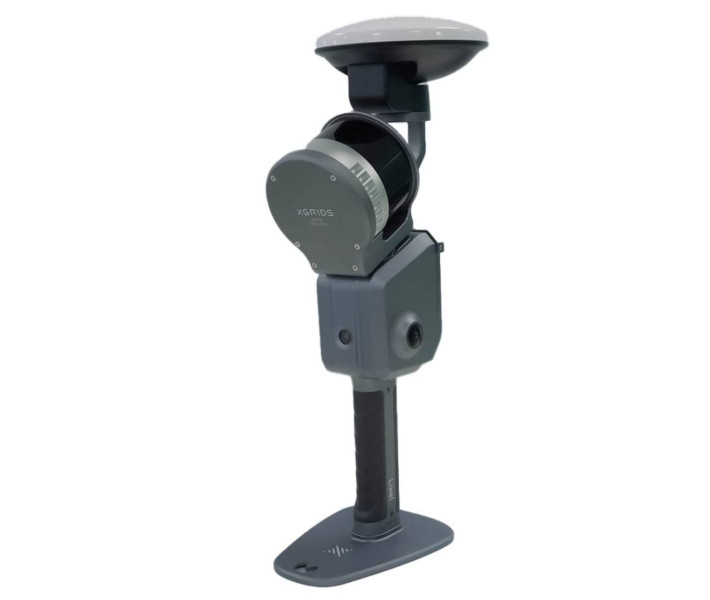

- Instalación rápida: el módulo se fija al cuerpo del Lixel L2 Pro con un soporte y dos tornillos, no requiere mucho tiempo ni herramientas especiales.
- Funcionamiento en un amplio rango de temperatura, resistente a las condiciones que surgen en el trabajo de campo (de −20 °C a +50 °C).
- El cuerpo y el diseño cumplen con el estándar IP54: protección contra salpicaduras, polvo moderado.
- La masa es pequeña (~0,300 kg), lo que apenas añade carga al escáner base.
- Soporte para la transmisión en tiempo real de señales de corrección RTK y la posibilidad de "RTK-fusion" (combinación de GNSS, IMU/datos inerciales, sensores visuales) para un seguimiento estable durante el movimiento y los cambios de entorno.
Áreas de Uso del XGRIDS Survey Grade RTK Kit
- Geodesia, cartografía, levantamientos topográficos, catastro – cuando es necesario cumplir con los estándares de precisión.
- Arquitectura, modelado digital de fachadas y edificios, creación de gemelos digitales.
- Construcción, especialmente en proyectos de planificación urbana, gestión BIM, control de geometría.

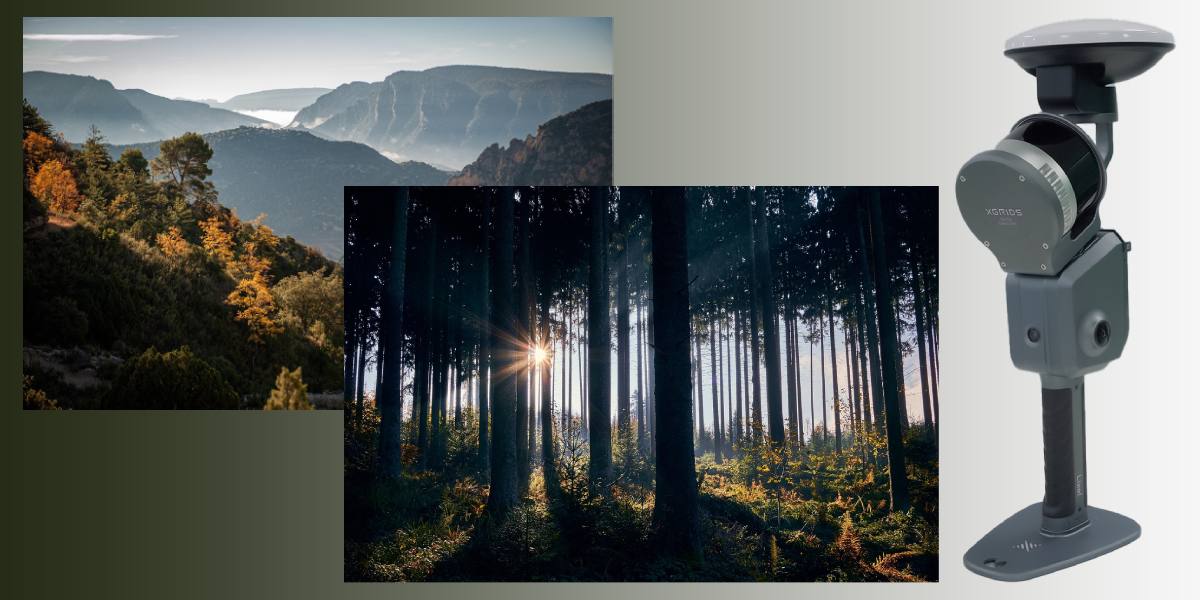

- Cartografía forestal y ecológica, monitoreo de vegetación, relieve y uso de la tierra.
- Arqueología y patrimonio cultural: para el mapeo preciso de objetos donde se requiere un alto nivel de detalle y precisión de posicionamiento.
- Urbanismo: pasos elevados, densa construcción, entornos con múltiples obstáculos donde la visibilidad del cielo está limitada.
- Inspecciones de ingeniería, monitoreo de deformaciones, control de construcción, infraestructura (puentes, túneles, redes).
Donde un Kit RTK Estándar es Suficiente
- En espacios abiertos con buena visibilidad del cielo, donde las señales GNSS se reciben de manera estable, donde no hay fuertes interferencias; en tales condiciones, un kit RTK estándar ya proporciona buena precisión, y el Survey Grade puede ser excesivo.
- Para tareas donde una precisión de 2-3 cm es totalmente aceptable, y el presupuesto o el peso/portabilidad son más importantes que la máxima precisión.
- Si la tarea no requiere una precisión vertical estricta o la integración en sistemas normativos, y la posición absoluta es menos crítica.

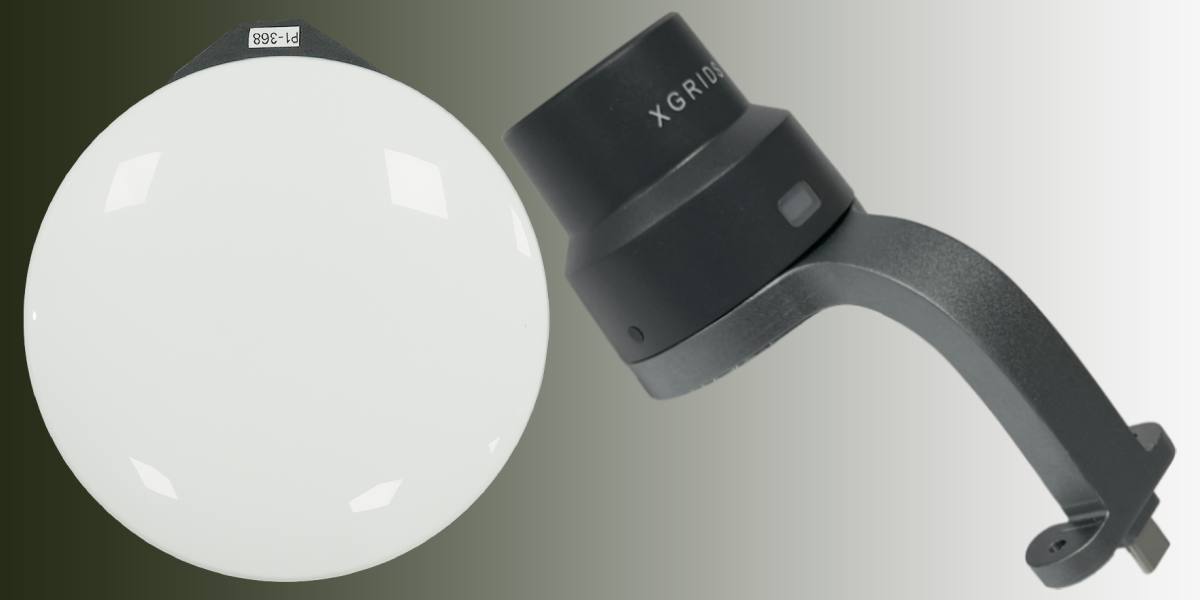

Por qué el Survey Grade RTK Kit es Mejor que el Kit RTK Estándar de XGRIDS
Mejor Precisión en Condiciones Difíciles
El Survey Grade Kit declara una precisión horizontal de 0,8 cm + 1 ppm y vertical de 1,5 cm.
El Kit RTK estándar generalmente tiene indicadores menos estrictos: la precisión es ligeramente peor, especialmente en vertical, y menor estabilidad en caso de interferencias (edificios, bosques). El Survey Grade está optimizado para trabajar cuando la visibilidad del cielo es limitada, la señal se refleja y aparecen interferencias.
Calidad Mejorada del Receptor y Amplificación de Señal
La versión Survey Grade tiene un receptor mejorado, una mayor capacidad para una recepción de señal estable en presencia de interferencias y reflejos (*multipath*), y un mejor rango de transmisión o estabilidad de las correcciones.
Esto permite mantener una solución RTK fija en lugares donde un RTK estándar podría "perderse" o cambiar a un modo menos preciso.
Posicionamiento Más Fiable con Interferencias
En ciudades, entre edificios, bajo la cubierta de hojas en el bosque, el Survey Grade supera significativamente al RTK estándar. En la versión estándar, el porcentaje de casos de pérdida de la solución fija es mayor y los errores verticales pueden aumentar. El Survey Grade se justifica por su estabilidad mejorada.
Menos Post-Procesamiento y Correcciones
Los datos del Survey Grade están ya más cerca de la calidad final, se requiere menos corrección manual, menos puntos de control externos (GCP), menos ajustes de altura y posición. Esto ahorra tiempo y recursos. Algunas fuentes indican directamente que la versión Survey Grade "reduce el tiempo de post-procesamiento".
Soporte más Amplio de Canales GNSS y Bandas
El Survey Grade Kit soporta múltiples sistemas: GPS (L1, L2, L5), GLONASS (L1, L2), BeiDou (B1, B2, B3), Galileo (E1, E5a, E5b, E6b).
Un Kit RTK estándar puede soportar menos canales o carecer de todas las bandas, lo que afecta la estabilidad en entornos con reflejos de señal o con vistas satelitales intermitentes.
Rango de Transmisión Más Largo / Mejor Estabilidad de Corrección
La versión Survey Grade se distingue por que el receptor tiene un *longer transmission range* (radio más largo o mejor transmisión de señal de corrección) en comparación con el estándar normal.
Esto significa que el módulo puede mantener el enlace de corrección RTK a una distancia más significativa de la estación base o en presencia de obstáculos, donde el Kit RTK estándar ya es "más débil".
Optimización para el Trabajo en Condiciones Extremas
El trabajo en zonas boscosas, entre edificios, en condiciones de fuertes reflejos, el Survey Grade está diseñado específicamente para tales casos. El Kit RTK estándar está más bien diseñado para condiciones más favorables o interferencias menos extremas.
Cuando la Diferencia entre el Módulo Estándar y el Grade RTK Kit es Especialmente Notable
- Cuando la precisión vertical es importante: el RTK estándar puede dar un error ligeramente mayor en altura; el Survey Grade mantiene la precisión vertical al nivel de ~1,5 cm + 1 ppm.
- Al mapear en cañones urbanos densos, donde los satélites están bajos en el horizonte, donde los reflejos de señal interfieren, la visibilidad del cielo está parcialmente cerrada.
- Si es necesario minimizar los costes de corrección y post-procesamiento: más automatismo, menos ajuste manual.
- En proyectos donde las normativas o los requisitos del cliente exigen tolerancias estrictas para la geoposición o altura absoluta.
Elegir Survey Grade Además del Escáner 3D Lixel L2 Pro – una Decisión Racional
El Survey Grade de XGRIDS está optimizado específicamente para su propia línea de escáneres L2 Pro. Por lo tanto, la comunicación entre los componentes, la fijación y las interfaces de software están idealmente adaptadas entre sí.
Los parámetros de precisión están declarados y verificados por vendedores externos y las especificaciones técnicas del fabricante: 0,8 cm + 1 ppm en horizontal y 1,5 cm + 1 ppm en vertical. Esto lo distingue de las soluciones RTK estándar, a menudo con un error mayor o sin muchos sistemas GNSS compatibles.
La versión Survey Grade muestra estabilidad en condiciones difíciles, lo que a menudo no está garantizado en productos análogos (llaves RTK comunes, presupuestos más bajos).
El módulo tiene un peso ligero, fácil fijación, mínima interferencia en el cambio de herramienta, posibilidad de usar junto con otros accesorios de la línea.
