- Наявність: У наявності
- Код товару: 49038323319017
- Вага брутто: 3.50kg
- SKU: R1 5W + 1.3W (1064nm)

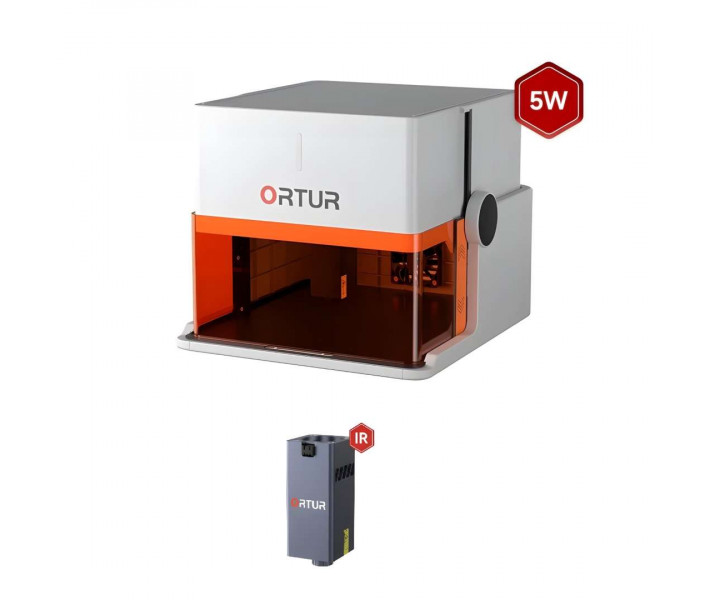

Ortur R1 — це складна портативна лазерна гравірувальна машина з сертифікацією класу безпеки 1, розроблена для домашніх майстрів, малого бізнесу та родин. Поєднує 5 Вт модуль синього світла (LU3-5B) для нематалічних матеріалів і 1,3 Вт інфрачервоний модуль 1064 нм (LR4-1A) для прямого гравіювання по металу — у корпусі масою 2,4 кг, який розкладається і готовий до роботи за чотири кроки без жодних інструментів.
| Лазерні модулі у комплекті | 5 Вт синє світло (LU3-5B) + 1,3 Вт ІЧ 1064 нм (LR4-1A) |
|---|---|
| Максимальна робоча зона (модуль 5 Вт) | 100 × 100 мм |
| Маса нетто | 2,4 кг |
| Клас лазерної безпеки | Клас 1 — повністю закритий корпус |
На зображенні нижче Ortur R1 постає у своїй найприроднішій ролі: подарунок у фірмовому пакуванні з вбудованою ручкою для перенесення — жодної додаткової обгортки не потрібно.
Від коробки до першого гравіювання за чотири кроки
Час налаштування — найбільший бар'єр для новачків у лазерному гравіюванні. R1 усуває його повністю. Діаграма нижче показує чотириетапну послідовність розкладання: підніми кришку, поверни панель порталу, зафіксуй важіль під кутом 90° — і машина готова до роботи. Жодних викруток, жодних калібрувань, жодних шаблонів. Уся процедура займає менше хвилини.
Два лазерні модулі, понад 300 матеріалів для гравіювання
Більшість бюджетних гравірувальних машин обмежуються однією довжиною хвилі. R1 постачається з двома взаємозамінними модулями, налаштованими на протилежні кінці матеріального спектру.
Модуль синього світла 5 Вт (LU3-5B): дерево, шкіра, акрил та інше
Модуль LU3-5B працює на довжині хвилі 450 ± 20 нм зі стисненою плямою 0,025 × 0,11 мм і фокусною відстанню 60 мм. За швидкості до 5 000 мм/хв він гравіює та ріже органічні матеріали з чіткою обробкою країв. Зображення нижче демонструє результати на дереві, шкірі, МДФ, тканині та акрилі — п'яти матеріальних родинах, де сині діоди 450 нм забезпечують стабільну глибину та контраст.
Інфрачервоний модуль 1,3 Вт (LR4-1A): пряме гравіювання по металу на 1064 нм
LR4-1A забезпечує довжину хвилі 1064 нм у ближньому інфрачервоному діапазоні — той самий спектральний регіон, що використовується у волоконних лазерних системах — у компактному модулі. Фотони 1064 нм поглинаються безпосередньо металевими поверхнями, що усуває потребу у маркувальному спреї для більшості необроблених металів. Пляма звужується до 0,03 × 0,03 мм, фокусна відстань скорочується до 40 мм, а максимальна швидкість зростає до 20 000 мм/хв. Результат: гравіювання ювелірних виробів, персоналізованих годинників, фірмових металевих брелоків, столових приборів із нержавіючої сталі — з машини масою 2,4 кг.

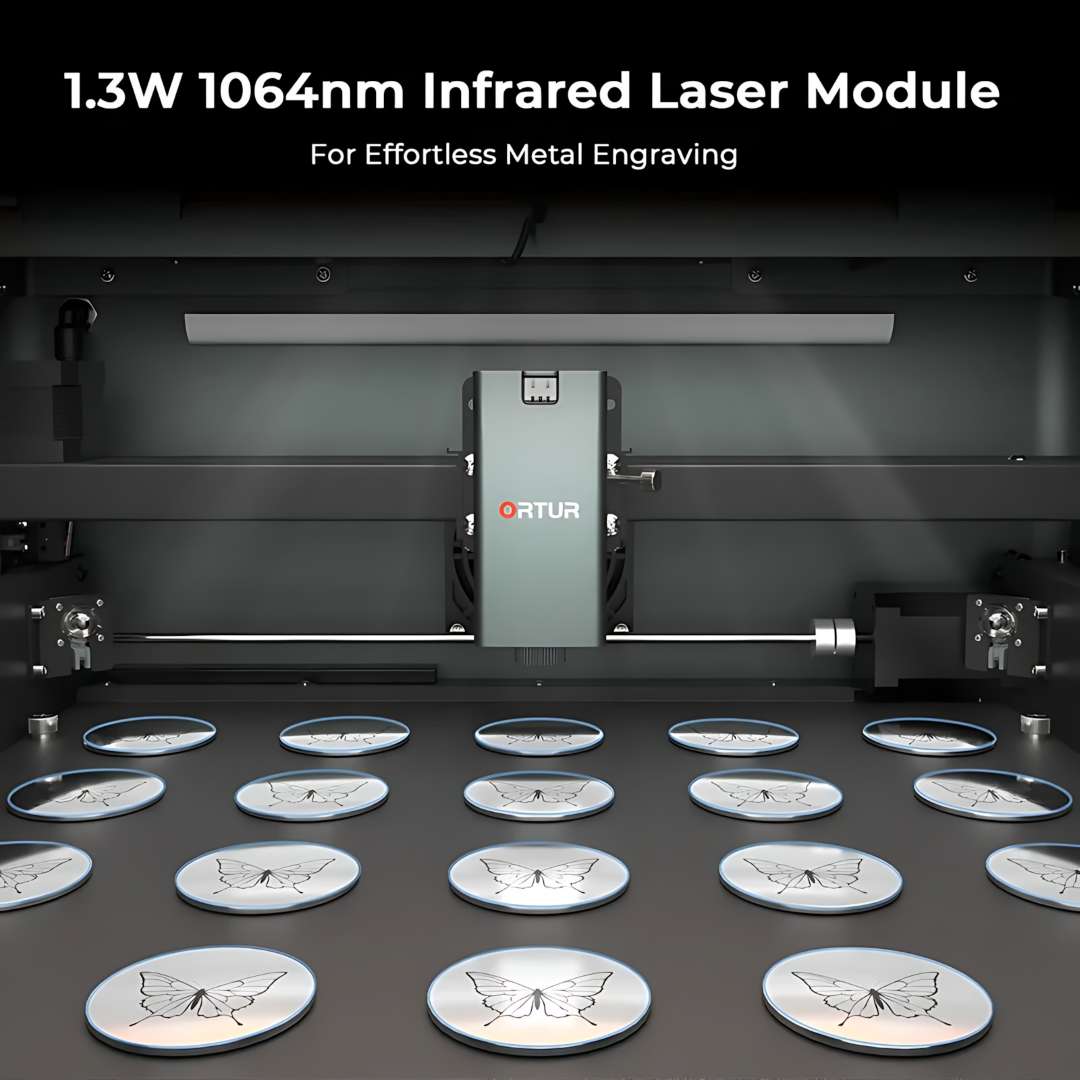

Зображення нижче показує модуль LR4-1A всередині корпусу R1 під час гравіювання партії метеликів на металевих дисках — демонстрація високої продуктивності того, що ІЧ на 1064 нм робить з необробленим алюмінієм і нержавіючою сталлю без попередньої підготовки.
Від персональних подарунків до асортименту малого бізнесу
На галереї нижче представлено комерційний діапазон R1: весільні лопатки для торта з гравіюванням імен і дат, персоналізовані шкіряні браслети, брелоки з лазерним маркуванням, циферблати компасів, задні кришки годинників та оздоблення чохлів для смартфонів. ІЧ-модуль обробляє кожну показану металеву поверхню без маркувального спрею. Один R1 з обома модулями покриває каталог типового малого бізнесу з персоналізації.
Лазерна безпека класу 1: повністю закритий корпус і багаторівневий захист
Клас 1 — найбезпечніша лазерна класифікація: корпус утримує все небезпечне випромінювання в нормальних умовах роботи. R1 досягає цього завдяки п'яти незалежним рівням захисту, а не лише закритій кришці. Анотована діаграма нижче визначає кожен механізм на корпусі машини.
Повний перелік функцій безпеки:
- Автоматичне зупинення при відкритті кришки — лазер негайно вимикається, коли кришка піднімається
- Автоматичне зупинення при нахилі — акселерометр зупиняє промінь, якщо машина перекидається
- Захист блокування USB — запобігає несанкціонованому запуску завдань через USB
- Визначення тривалості опромінення — встановлює максимальні ліміти гравіювання за сеанс
- Схема watchdog — незалежне апаратне спостереження за станом системи в режимі реального часу
- Безпечна оглядова кришка — бурштинова полікарбонатна панель блокує шкідливі довжини хвиль під час роботи
2,4 кг, поміщається в рюкзак: справді портативне гравіювання
R1 складається до 272 × 250 × 140 мм і важить 2,4 кг. Такий габарит поміщається у відділення стандартної сумки для ноутбука. Зображення нижче показує машину в роботі за вуличним столиком — саме такий сценарій робить R1 придатним для ринкових прилавків, виїзних послуг персоналізації та замовлень на гравіювання поза власним приміщенням.
Розроблено для родин та початківців
Безпека класу 1 і супровідний мобільний застосунок роблять R1 справді придатним для домашнього використання. Діти можуть малювати безпосередньо в застосунку та надсилати дизайни, не торкаючись машини. Зображення нижче показує сімейний сеанс: дитина малює на планшеті, батьки спостерігають, R1 виконує.
Повноцінний мобільний застосунок: проектуй, персоналізуй, гравіюй
Фірмовий застосунок Ortur охоплює весь робочий процес від ідеї до готового виробу без жодного настільного програмного забезпечення. Зображення нижче показує R1, підключений до смартфона з запущеним застосунком: бібліотека дизайнів відкрита, і користувач за одним натисканням може запустити завдання.
Ключові можливості застосунку:
- Бібліотека дизайнів із готовими шаблонами для подарунків і замовлень
- Вбудований редактор: додавай текст, малюй фігури, коригуй макет — жодного програмного забезпечення на комп'ютері не потрібно
- Швидке гравіювання довільного тексту: понад 19 шрифтів, підтримка кількох мов введення
- Snap & Engrave: зроби фото, завантаж одним дотиком, перетвори на гравіювальний вектор
- Подвійний режим онлайн / офлайн — передавай файли або керуй дистанційно
- Інтерфейс застосунку кількома мовами: англійська, китайська, французька, німецька
Екосертифікований корпус
Корпус R1 виготовлений з 92% переробленого алюмінію і має сертифікати CE, RoHS та EPEAT Silver. Споживання в режимі очікування — 0,1 Вт, менше ніж у більшості зарядних пристроїв для телефонів. Доступний у кольорі «блакитний туман з помаранчевим» або білому; трикольоровий світловий індикатор стану повідомляє про режим роботи з першого погляду.
Технічні характеристики Ortur R1 5 Вт + ІЧ
Розміри та маса машини
| Розмір машини — складена | 272 × 250 × 140 мм |
|---|---|
| Розмір машини — розкладена | 272 × 250 × 218 мм |
| Маса нетто | 2,4 кг |
| Маса брутто | 3,5 кг |
| Розмір пакування | 328 × 302 × 201 мм |
Анотована діаграма розмірів нижче показує профілі у складеному та розкладеному положеннях разом із виглядом зверху — корисно для планування робочого простору та вибору транспортної сумки.
Лазерний модуль синього світла 5 Вт (LU3-5B)
| Назва виробу | Лазерний модуль 5W LU3-5B |
|---|---|
| Потужність лазера | 5 Вт |
| Довжина хвилі лазера | 450 ± 20 нм |
| Розмір плями | 0,025 × 0,11 мм |
| Фокусна відстань | 60 мм |
| Максимальна швидкість | 5 000 мм/хв |
| Вихідна напруга | 24 В / 2 А |
| Ресурс лазерної головки | >10 000 год |
| Максимальна робоча зона | X 100 мм × Y 100 мм |
| Матеріали для гравіювання | МДФ, фанера, сосна, павловнія, картон, папір, крафт-папір, шкіра, акрил, галька, кераміка, лакований метал, металопокриття, нержавіюча сталь, скло, трикотаж, бавовна, пластик ABS, бамбук, силікон, гума, керамічна плитка |
| Матеріали для різання | Папір, МДФ, фанера, сосна, павловнія, картон, гофрокартон, темний акрил, PVC, трикотаж, бавовна, пластик ABS |

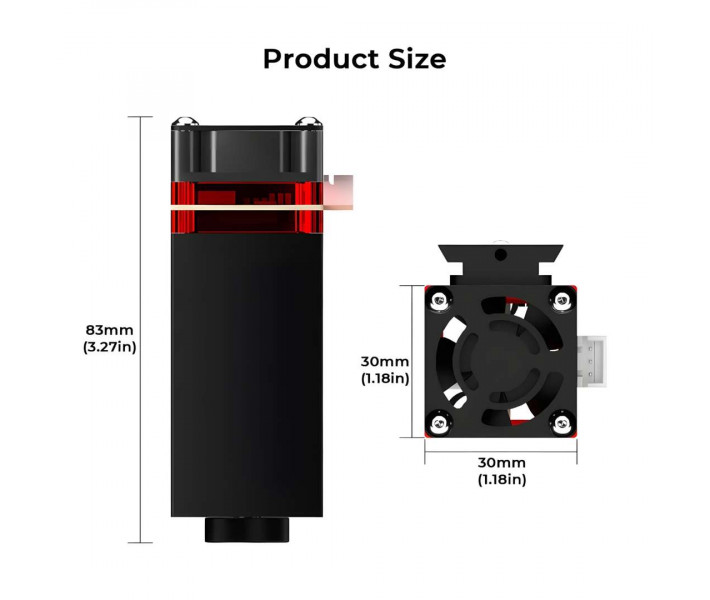

На діаграмі розмірів нижче показано корпус модуля LU3-5B: висота 83 мм з перерізом 30 × 30 мм у блоці вентилятора — достатньо компактний, щоб не закривати робочу зону.
Інфрачервоний лазерний модуль 1,3 Вт (LR4-1A)
| Назва виробу | ІЧ-лазерний модуль 1.3W LR4-1A 1064 нм |
|---|---|
| Оптична потужність | 1,3 Вт |
| Довжина хвилі | 1064 ± нм |
| Розмір плями | 0,03 × 0,03 мм |
| Фокусна відстань | 40 мм |
| Максимальна швидкість | 20 000 мм/хв |
| Вихідна напруга | 24 В / 3 А |
| Ресурс | >10 000 год |
| Максимальна робоча зона | X 100 мм × Y 80 мм |
| Матеріали для гравіювання | Усі метали (золото, срібло, латунь, залізо, алюміній, нержавіюча сталь та інші), пластик, темний непрозорий акрил |

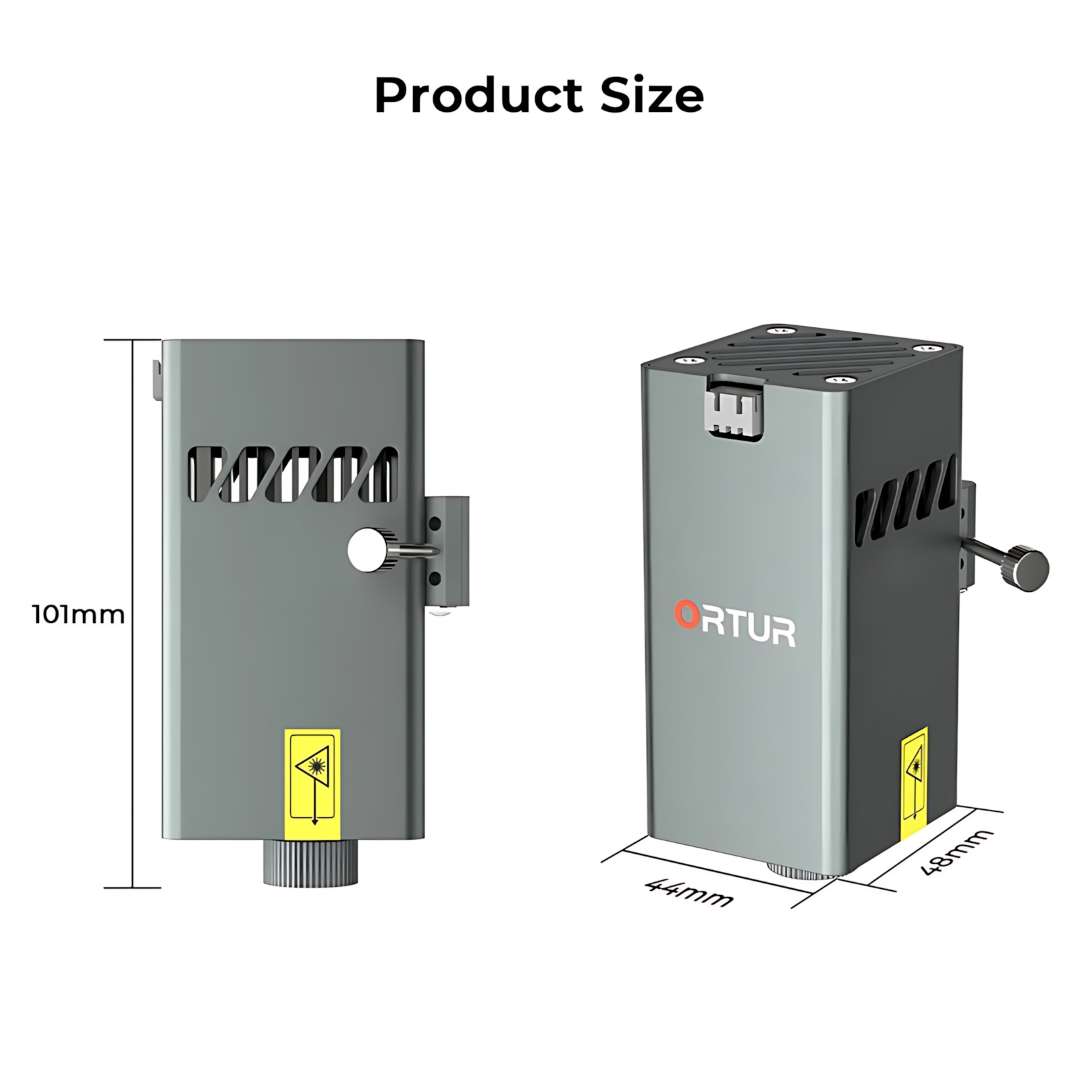

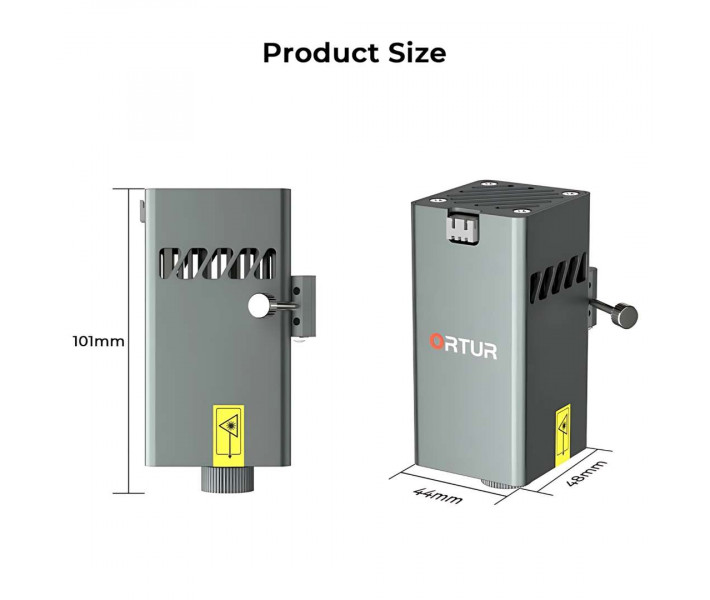

Нижче наведено опорну діаграму розмірів корпусу LR4-1A: висота 101 мм з основою 44 × 48 мм — дещо вище, ніж LU3-5B, для розміщення оптичного вузла на 1064 нм.
Безпека та сертифікати
| Клас лазерної безпеки | Клас 1 (закритий корпус) |
|---|---|
| Функції безпеки | Watchdog, блокування USB, автоматичне вимкнення, ліміти тривалості опромінення, датчик нахилу, автозупинення при відкритті кришки |
| Сертифікати | CE, RoHS, EPEAT Silver |
| Вміст переробленого алюмінію | 92% |
| Споживання в режимі очікування | 0,1 Вт |
Підключення та керування
| Інтерфейс керування | Мобільний застосунок (iOS / Android) + USB |
|---|---|
| Режими застосунку | Подвійний режим онлайн та офлайн |
| Шрифти для дизайну | Понад 19 шрифтів |
| Мови інтерфейсу застосунку | Англійська, китайська, французька, німецька |
| Індикатор стану | Трикольоровий світлодіод |
Комплектація
На зображенні нижче показано вміст пакування. Лазерний модуль залежить від обраної конфігурації. Цей перелік відповідає комплекту 5 Вт + ІЧ.
- Лазерна гравірувальна машина Ortur R1 ×1
- Лазерний модуль синього світла LU3-5B 5 Вт ×1
- ІЧ-лазерний модуль LR4-1A 1,3 Вт 1064 нм ×1
- Адаптер живлення 24 В / 2 А (LU3-5B) ×1
- Адаптер живлення 24 В / 3 А (LR4-1A) ×1
- Гвинт з ручкою ×1 (для кожного модуля)
- Фокусувальна пластина ×1 (для кожного модуля)
- Трикутне лезо ×2
- USB-кабель для даних ×1
- USB-ключ ×1
- Зчитувач карток ×1
- Пробний аркуш акрилу ×1
- Пробні дерев'яні зразки ×4
- Пробний аркуш алюмінію ×1
- Щітка ×1
- Ключ ×1
Яка робоча зона у Ortur R1?
Ortur R1 має максимальну зону гравіювання 100 × 100 мм з лазерним модулем LU3-5B 5 Вт та 100 × 80 мм з ІЧ-лазерним модулем LR4-1A 1,3 Вт.
Який лазерний модуль обрати — ІЧ 1,3 Вт (1064 нм) чи синє світло 5 Вт?
Вибір залежить від матеріалу. Модуль LU3-5B 5 Вт оптимізований для нематалічних матеріалів: дерево, шкіра, акрил, МДФ, тканина та більшість пластиків. Модуль LR4-1A 1,3 Вт на 1064 нм призначений для прямого гравіювання по необробленому металу — золото, срібло, латунь, залізо, алюміній та нержавіюча сталь — без маркувального спрею.
Чи можна використовувати лазерні модулі R1 на інших машинах Ortur?
ІЧ-модуль LR4-1A у R1 ідентичний тому, що використовується в Ortur R2, тому вони взаємозамінні. Однак модуль синього світла LU3-5B 5 Вт є ексклюзивним для R1 і не може бути адаптований до інших лазерних гравірувальних машин Ortur.
Чи безпечний Ortur R1 для домашнього та родинного використання?
Так. R1 має сертифікацію лазерного класу 1 — найбезпечнішу класифікацію: корпус утримує все лазерне випромінювання під час нормальної роботи. Додатковий захист: автозупинення при нахилі, автозупинення при відкритті кришки, блокування USB, обмеження тривалості опромінення та схема watchdog. Сертифікати CE, RoHS та EPEAT Silver підтверджують відповідність європейським стандартам безпеки та екологічним вимогам.
Чи є аксесуари Ortur, сумісні з R1?
Наразі жодних аксесуарів Ortur, сумісних з R1, не зазначено.
