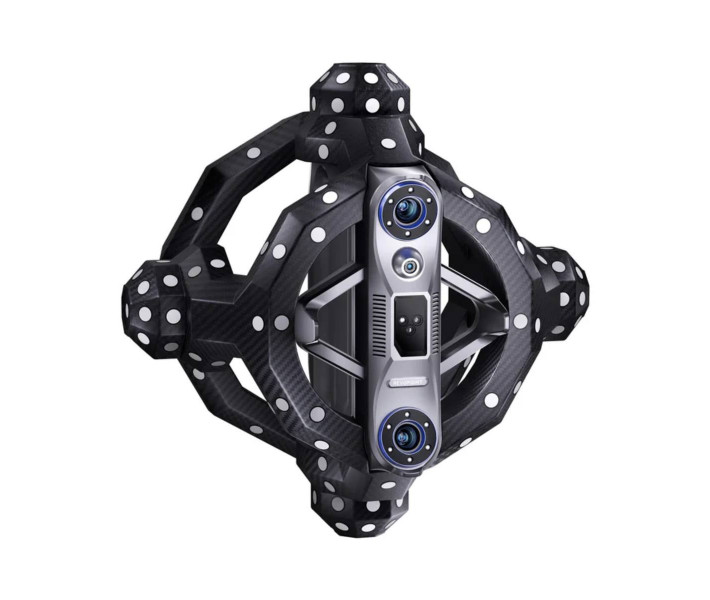

Escáner 3D industrial con calibración automática Revopoint Optical Tracking

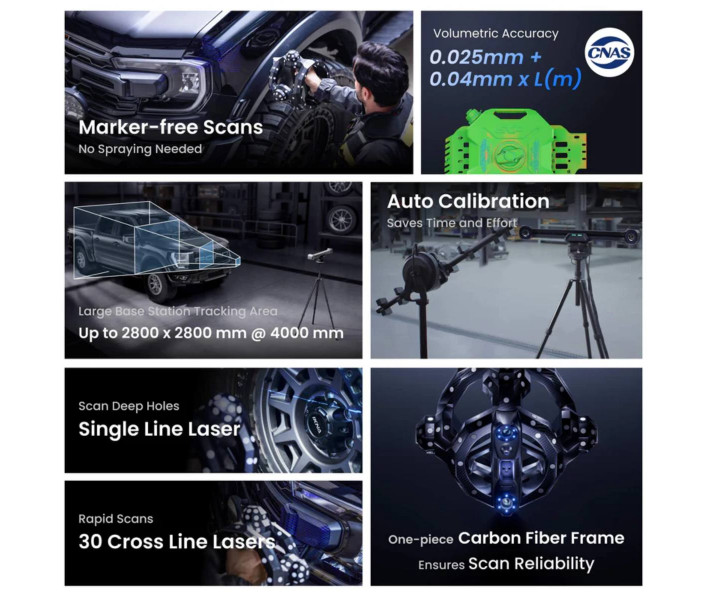

Revopoint Trackit es un escáner 3D óptico que permite realizar escaneos sin utilizar marcadores. El dispositivo está equipado con 30 láseres azules cruzados, que proporcionan una alta velocidad de escaneo incluso para objetos muy grandes. Para agujeros profundos, el escáner dispone de una sola línea láser. El escáner Revopoint Trackit es capaz de trabajar con objetos de diferentes tamaños. Escanea tanto detalles pequeños a partir de 10 mm como objetos grandes de hasta 6 m.
Precisión y detalle profesional
El escáner proporciona una precisión volumétrica de 0,02 mm + 0,04 mm × L (m). Esta característica garantiza resultados precisos. Revopoint Trackit maneja perfectamente el escaneo de pequeños detalles: dientes de engranajes, agujeros profundos, ranuras y hendiduras. Los modelos 3D creados son adecuados para el control de calidad y también pueden utilizarse para ingeniería inversa.
Flexibilidad y facilidad de uso
Revopoint Trackit admite dos modos de funcionamiento: modo de seguimiento óptico y escaneo manual autónomo. Esto permite adaptarse a diferentes condiciones, facilitando el escaneo de áreas ocultas o internas que suelen ser inaccesibles para la estación base. Las funciones autónomas de Trackit lo hacen posible.
Ahorro de tiempo y recursos

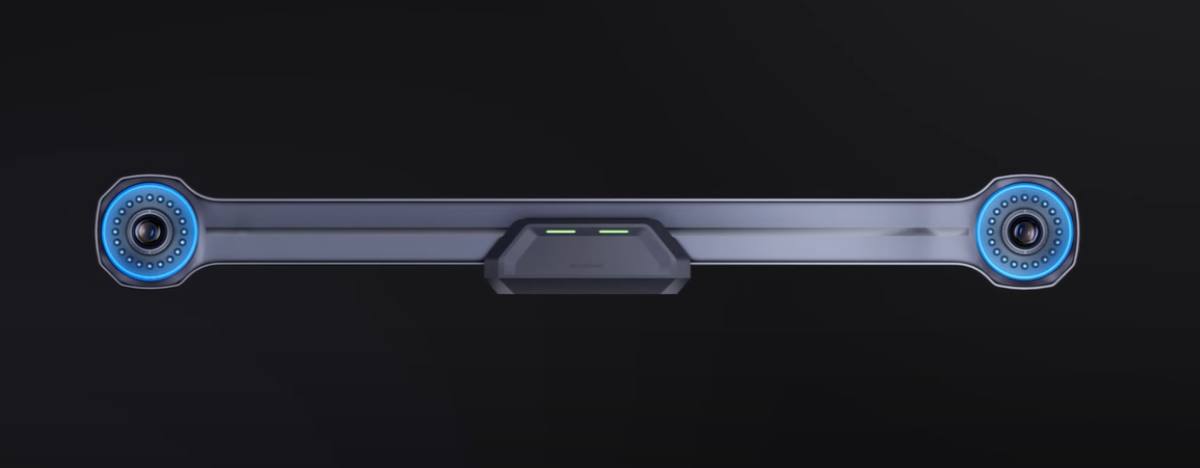

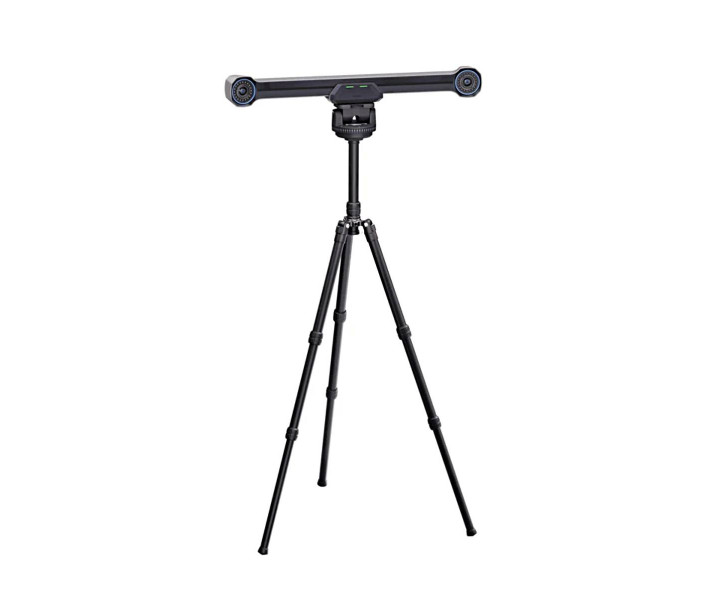

El escáner funciona sin marcadores, lo que ayuda a ahorrar tiempo. El dispositivo utiliza tecnología avanzada de seguimiento óptico, que rastrea la posición del escáner en tiempo real. De esta manera, el escáner obtiene datos 3D precisos. La estación base Trackit está equipada con dos cámaras, lo que aumenta la eficiencia del escaneo 3D. Funciona con piezas de tamaño desde 10 mm hasta 6 m.
Escaneo de objetos grandes en entornos industriales

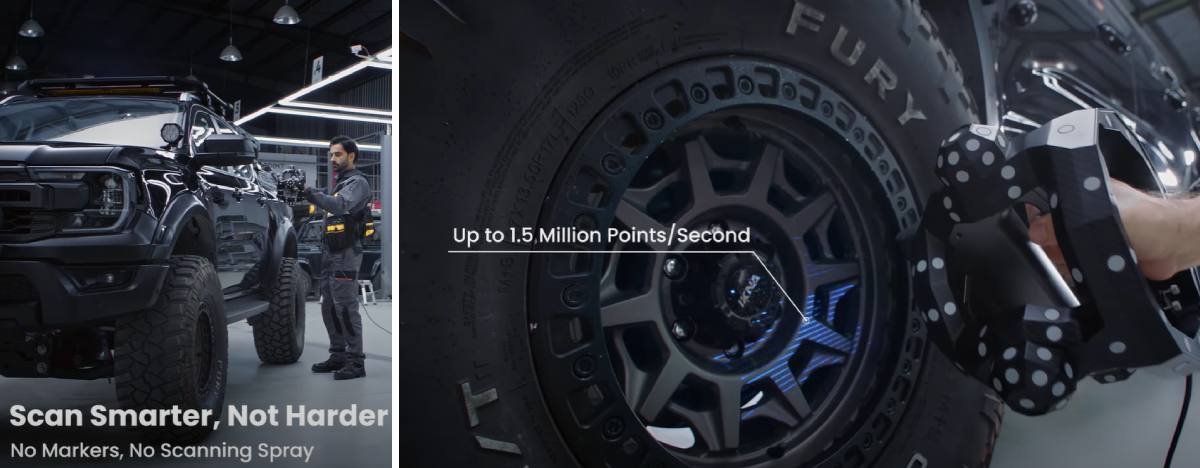

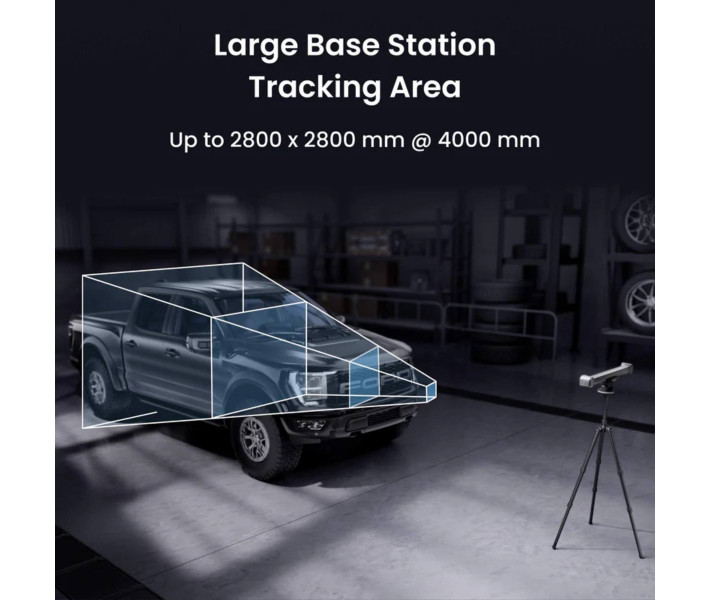

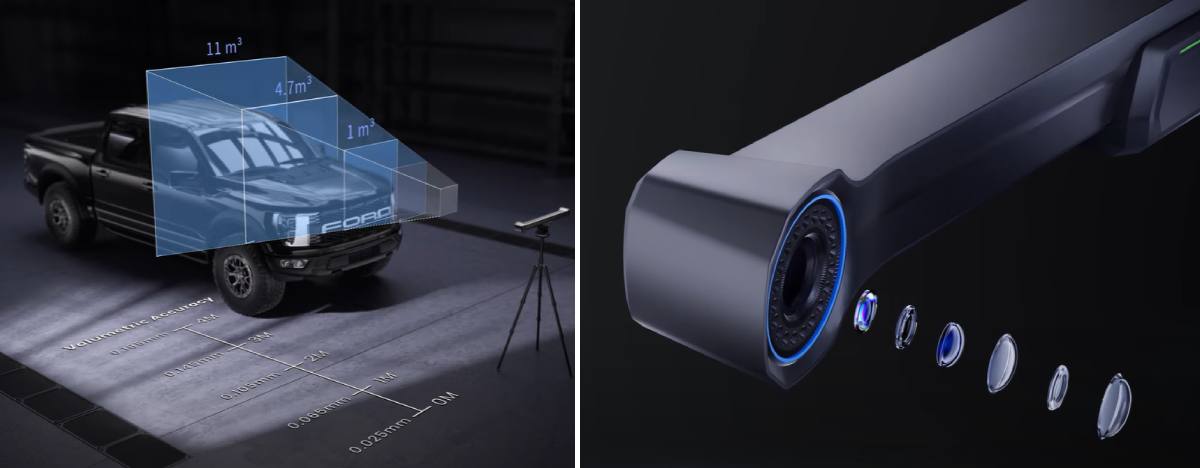

Puede escanear fácilmente piezas grandes moviendo la estación base Revopoint Trackit alrededor del objeto. Escanea rápidamente la superficie con una velocidad de hasta 1,5 millones de mediciones por segundo. El sistema de bloques de soporte garantiza una unión de fotogramas impecable, permitiendo crear modelos 3D profesionales. Un trípode ajustable facilita la instalación del escáner, permitiendo adaptarse a diversas condiciones de trabajo. El área máxima del marco de seguimiento es de 2800 × 2800 mm a una distancia de 4000 mm. La distancia de trabajo del rastreador varía de 1,5 a 4 m. El dispositivo está equipado con un cable de 6 m, lo que lo hace maniobrable.
Calibración automática Optical Tracking
El proceso de calibración está completamente automatizado, lo que ahorra tiempo y esfuerzo al usuario. El escáner realiza la calibración multiposicional de forma autónoma, eliminando el factor humano. El sistema de suspensión biaxial inteligente garantiza una alta precisión, haciendo que el proceso de calibración sea confiable y sencillo.
Estructura robusta: escáner 3D industrial de calidad Revopoint

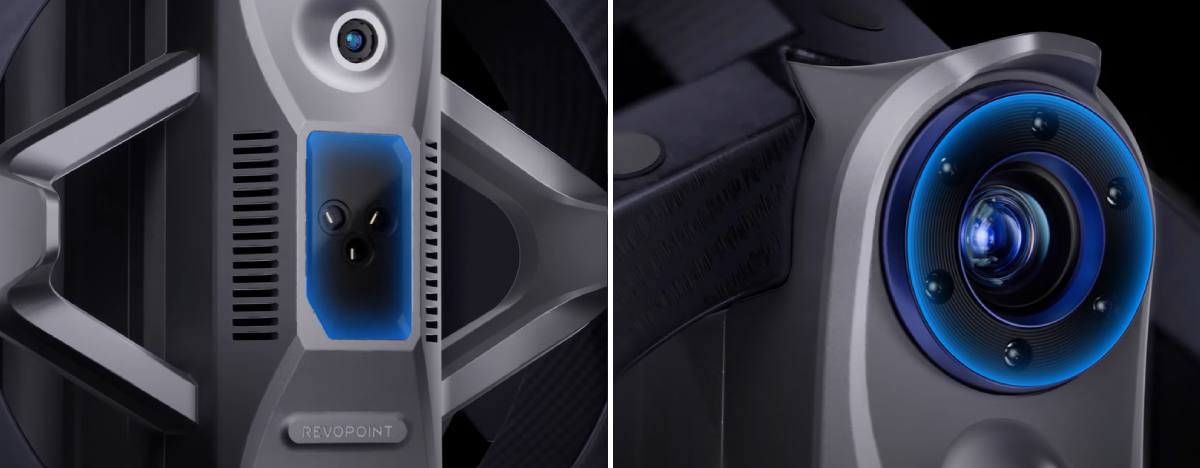

El escáner tiene un marco resistente de fibra de carbono de una sola pieza, lo que garantiza datos de escaneo estables. El marco elimina errores causados por la deformación o el desplazamiento de los marcadores. La construcción es robusta pero ligera, haciendo que el escaneo prolongado sea cómodo.
Visualización realista de texturas
El dispositivo está equipado con una cámara RGB de alta resolución que captura la textura de la superficie del objeto, permitiendo crear modelos 3D realistas. Los datos de textura pueden utilizarse con el programa Revo Measure, necesario para mediciones precisas.

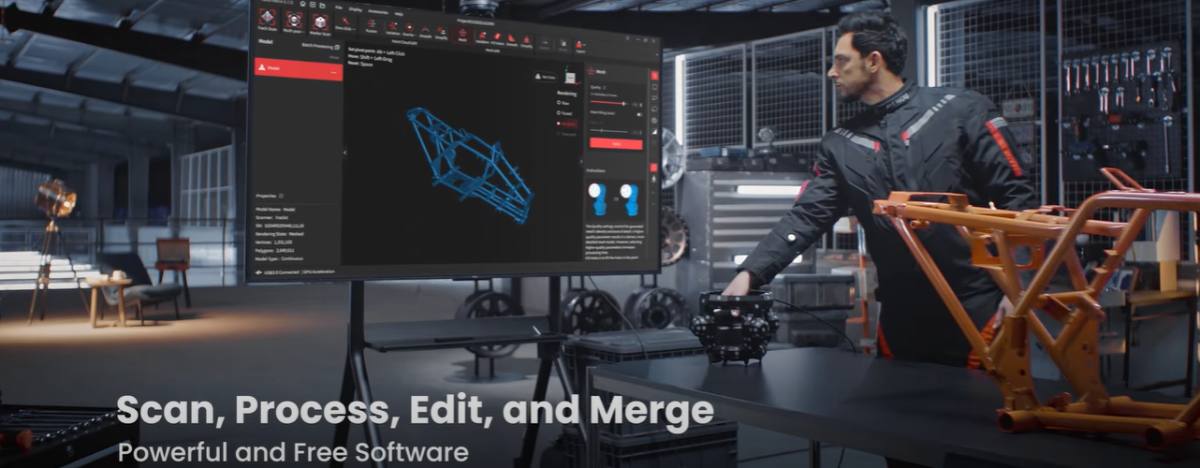

Software para Revopoint Trackit Optical Tracking
Revo Trackit es un software sencillo y gratuito diseñado para escanear, editar y calibrar. El programa admite varios formatos de archivo, incluyendo PLY, OBJ, STL, ASC, 3MF, GLTF y FBX.
Configuraciones detalladas de escaneo
El programa permite controlar cada aspecto del proceso, asegurando una captura óptima de la nube de puntos. El monitoreo de la nube de puntos en tiempo real ayuda a garantizar que se recopilen suficientes datos.

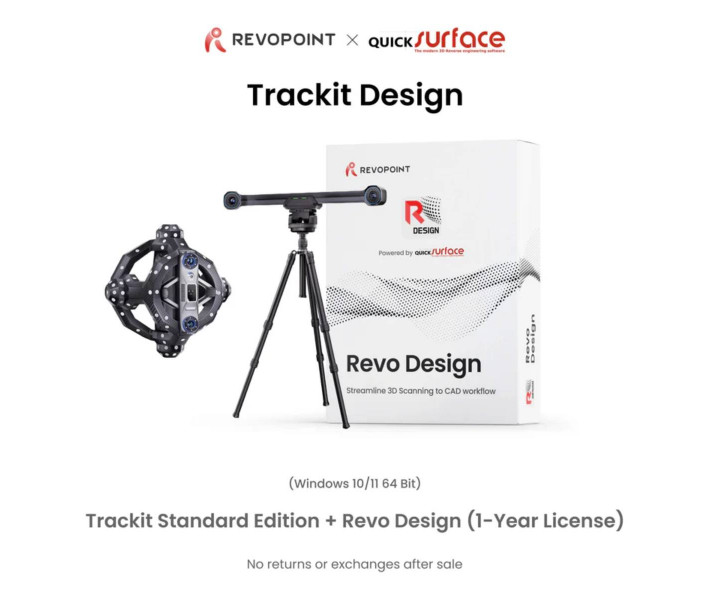

Revo Design
El software Revo Design es idéntico a QUICKSURFACE Lite. Ayuda a convertir los datos de escaneo en CAD. El programa está equipado con herramientas para la edición de mallas, así como modelado de forma libre y modelado paramétrico. Revo Design es ideal para ingeniería inversa y diseño industrial.
Revo Measure
El programa Revo Measure permite comparar nubes de puntos o mallas con datos CAD. Dispone de herramientas para mediciones de alta precisión y extracción de parámetros. El software mide el volumen y analiza las dimensiones geométricas.
Equipamiento del escáner óptico Optical Tracking*
- Escáner
- Rastreador (Tracker)
- Trípode del rastreador
- Calibración automática del escáner, suspensión biaxial
- Calibración automática del rastreador, estabilizador biaxial
- Placa de calibración ×1
- Poste de calibración
- Trípode para la placa de calibración
- Trípode para el escáner
- Adaptador de corriente
- Cable para PC
- Cable del escáner
- Cable de suspensión del escáner
- Cable de suspensión del rastreador
- Bridas para cables
- Marcador ×20 (magnético)
- Bloque de anclaje ×8 (magnético)
- Almohadilla de posicionamiento
- Adaptador para el escáner
- Unidad flash USB
- Maletín del rastreador con ruedas
- Maletín del escáner con ruedas
*El fabricante puede cambiar la apariencia, las características y el equipamiento del producto sin previo aviso. Consulte el contenido de la caja con el gerente al realizar el pedido.
Especificaciones técnicas de Revopoint Trackit Optical Tracking
- Detalles
- Fuente de luz: 30 líneas láser azules en forma de cruz, 1 línea láser azul única
- Tecnología de escaneo: Escaneo láser multilínea y escaneo de luz estructurada a escala completa
- Precisión volumétrica (mm/m): 0.02 + 0.04
- Tipo de escáner: Industrial, profesional
- Escaneo en color: Sí
- Escaneo con marcadores: No
- Modo de escaneo: Escaneo estacionario y móvil
- Tamaño de los objetos escaneados (m): mín. 0,01 × 0,01 × 0,01
- Velocidad de escaneo (puntos/s): 1 500 000
- Precisión de escaneo (mm): Hasta 0,2
- Exactitud de escaneo (mm): Hasta 0,02
- Rango de escaneo (mm): 160 × 70 a una distancia de 200 mm, 320 × 215 a una distancia de 400 mm
- Distancia de trabajo (mm): 200 ~ 400
- Reproducción de color: Cámara RGB de alta resolución
- Métodos de posicionamiento: Sistema de suspensión inteligente de dos ejes
- Características: Escaneo sin marcadores, calibración completamente automática, monitoreo inteligente de temperatura
- Formatos de archivo compatibles: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
- Software: Revo Trackit (gratuito), Revo Design (licencia de 1 año), Revo Measure (opcional)
- Requisitos del sistema:
- macOS (mínimos): Procesador M1 Pro/Max/Ultra, RAM ≥ 16 GB
- Windows (mínimos): Intel i7 10700 o AMD Ryzen 7 5800, RAM ≥ 32 GB, GPU (opcional): NVIDIA GeForce RTX 3050 (8 GB)
- macOS (recomendados): M2 Pro/Max/Ultra o M3 Pro/Max/Ultra, RAM ≥ 24 GB
- Windows (recomendados): Intel i9 12ª generación o superior, RAM ≥ 64 GB, GPU: NVIDIA RTX 4060 (8 GB) o superior
- País de fabricación: China
- Garantía (meses): 12
- Peso y dimensiones:
- Peso neto (kg): 1,8
- Dimensiones netas (mm): 816 × 115 × 101
Puede elegir un escáner industrial con rastreador para la producción directamente en el sitio web, en la categoría Escáneres 3D. Si necesita más información, en la página "Contacto" encontrará todos los canales de comunicación: escriba o llame — ¡siempre estaremos encantados de ayudarle!
