El xTool Rotary Attachment 3 Lite es un accesorio de grabado rotativo de cuatro modos diseñado exclusivamente para el láser xTool M2, que permite flujos de trabajo de grabado cilíndrico, esférico, de anillos y de envolvimiento completo en jarrones. Equipado con el sistema magnético de cambio rápido sin herramientas MagSwap™ y un rango de diámetro de mandril de 0–100 mm, gestiona desde anillos cónicos hasta jarras de vidrio a velocidades de grabado de hasta 1.200 mm/s.
| Especificación | Valor |
|---|---|
| Rango de diámetro del mandril | 0–100 mm |
| Modos compatibles | Mandril · Rodillo · Esfera · Anillo |
| Velocidad máxima de grabado | 1.200 mm/s |
| Cambio rápido sin herramientas MagSwap™ | Sí |
De superficies planas a curvas — Cuatro modos, un solo accesorio
La mayoría de los sistemas de grabado láser están limitados a material plano. El xTool Rotary Attachment 3 Lite elimina por completo esa restricción. Al rotar la pieza en sincronía con el movimiento del eje X del cabezal láser, proyecta un trazado vectorial plano sobre una superficie curva con precisión geométrica — sin distorsión, sin líneas de envolvimiento desalineadas.
Los cuatro modos disponibles abordan geometrías de objeto fundamentalmente distintas. El modo mandril sujeta los objetos por su diámetro (0–100 mm), lo que lo hace adecuado para piezas cilíndricas de distintos tamaños. El modo rodillo utiliza dos ruedas motrices para sostener cilindros de base pesada o asimétrica en el rango de 3–100 mm. El modo esfera abraza objetos esféricos de entre 25 mm y 100 mm de diámetro, mientras que el modo anillo emplea el conjunto de espiga incluido para sujetar anillos y aros pequeños de entre 11 mm y 70 mm.

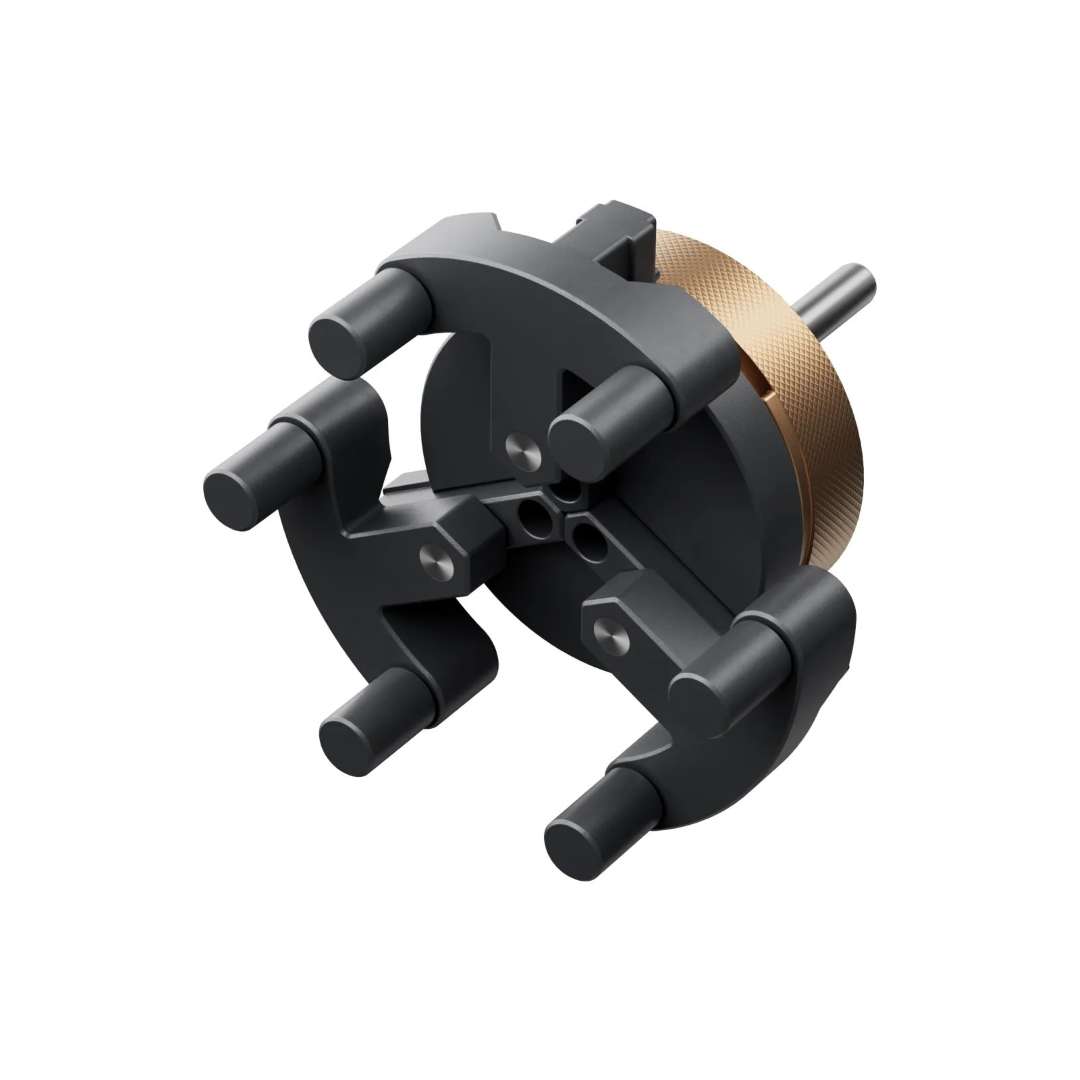

La imagen a continuación muestra el conjunto del mandril de mordazas en detalle, ilustrando los pasadores de contacto de precisión y la rueda de ajuste de latón moleteada que regula la fuerza de sujeción.
El grabado de envolvimiento completo en jarrones giratorios es uno de los resultados visualmente más impactantes que permite este accesorio. Dado que la salida láser del M2 es horizontal, el accesorio orienta las piezas para que el haz recorra toda la circunferencia en pasadas continuas, produciendo imágenes de 360° sin costuras que serían imposibles de lograr sobre una plataforma plana.
La siguiente imagen muestra la variedad de objetos cotidianos que el accesorio puede personalizar, desde tarros de vidrio y velas hasta objetos esféricos y jarras cónicas.
Arquitectura magnética MagSwap™ — Por qué importa la velocidad de configuración
En flujos de trabajo en producción, el tiempo de transición entre tipos de trabajo es tiempo muerto. El diseño MagSwap™ aborda esto directamente. El mandril de mordazas, las ruedas del rodillo y el módulo de soporte se conectan mediante interfaces de liberación rápida magnética — sin tornillos, sin llaves Allen, sin calibración tras cada cambio. Pasar del modo mandril al modo rodillo es cuestión de segundos, no de minutos.
El diámetro de sujeción se ajusta al instante girando el pomo y reposicionando las mordazas en una de las tres configuraciones disponibles. Los tres esquemas de mordaza cubren el rango de trabajo completo de 5–125 mm: el primero es adecuado para piezas rotativas habituales de hasta 95 mm; el segundo está optimizado para objetos grandes o de superficie lisa de hasta 125 mm; el tercero sirve para piezas pequeñas o ligeras de hasta 108 mm. Cada configuración encaja en su posición y se fija con un clic audible.

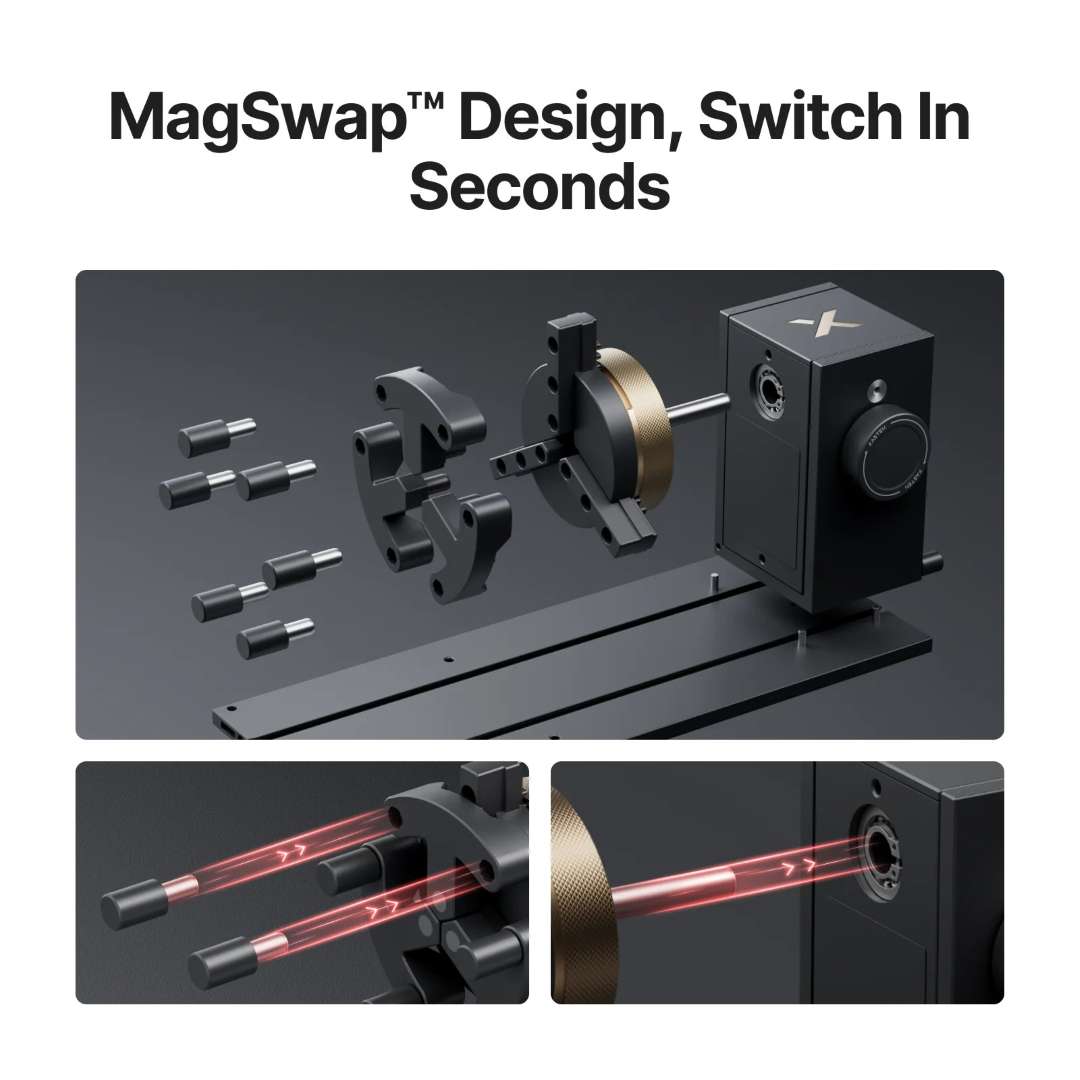

La imagen a continuación muestra el sistema de mandril magnético MagSwap junto con los juegos de mordazas intercambiables y la varilla de alineación.
El posicionamiento de anillos en un solo paso se gestiona mediante un ángulo de inclinación fijo de 26° integrado en el conjunto de espiga. Sin medición de ángulos manual, sin ajustes iterativos: coloca el anillo, fíjalo con el pomo y la geometría ya es correcta para el grabado en la superficie interior. Ten en cuenta que, debido a la salida láser horizontal del M2, la capacidad de grabado en el interior del anillo es limitada en comparación con máquinas con trayectoria láser ajustable verticalmente — una restricción específica del M2 que afecta únicamente a este modo.
Visión general estructural y huella física
El accesorio mide 324 × 187 × 148 mm y pesa 2,26 kg — lo suficientemente compacto para guardarlo junto al M2 cuando no se usa, pero lo bastante rígido para mantener la precisión posicional durante toda una sesión de grabado. La base de carril de aluminio ranurado y las dos placas de posicionamiento garantizan que la unidad se registre de forma repetible en el punto de referencia interno del M2, eliminando la necesidad de reconfigurar el origen del trabajo entre sesiones.

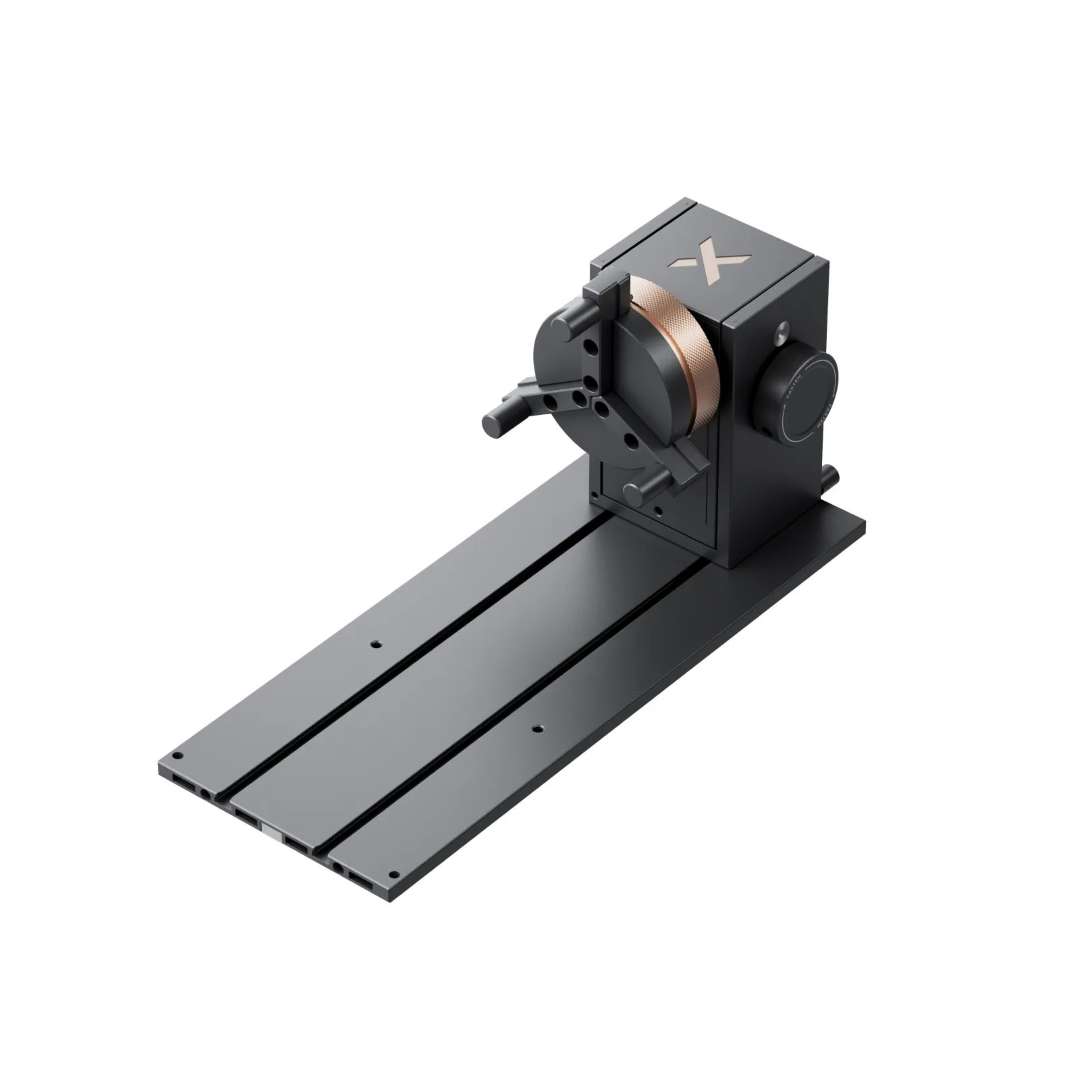

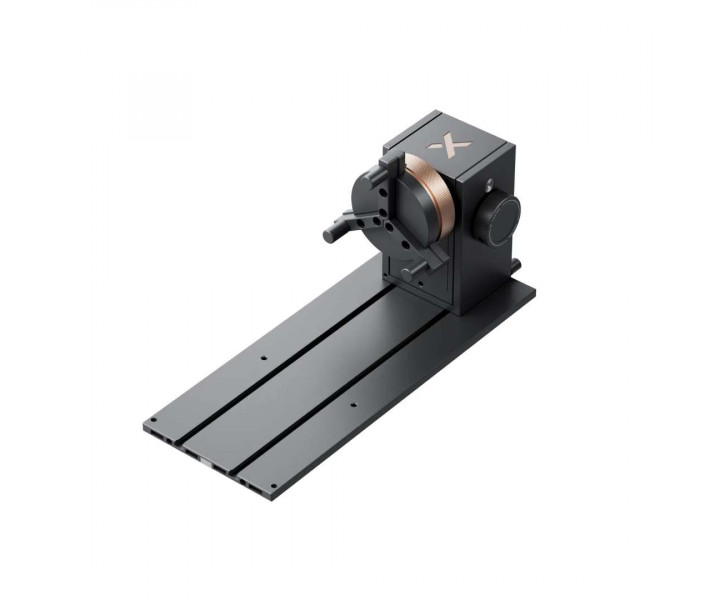

La imagen a continuación ofrece una vista isométrica del accesorio rotativo de mandril completo, destacando el mecanismo de sujeción de tres mordazas, el dial de ajuste de cobre moleteado y la base de carril de aluminio ranurado.
La conectividad se gestiona mediante un único cable de conexión enrutado a través de la ranura de la tapa del M2 y enchufado a cualquier puerto de extensión disponible. El módulo de alimentación se monta directamente en la placa base principal con un tornillo de mariposa, y el módulo de soporte se desliza desde cualquier extremo para acomodar piezas largas — o puede posicionarse completamente fuera de la placa base para piezas de gran tamaño. La puesta en marcha desde cero hasta el primer grabado tarda menos de cinco minutos.
Selección de mordazas y seguridad de sujeción
Seleccionar el tipo de mordaza correcto para una pieza determinada es fundamental tanto para la seguridad de sujeción como para la distancia libre del láser. Los tres tipos de mordaza incluidos cumplen funciones distintas: las mordazas cilíndricas y las mordazas en T se recomiendan para los orificios más exteriores del cuerpo del mandril, manteniendo el perfil de la mordaza bajo y alejado de la trayectoria del láser. Las mordazas extendidas se montan mejor en los orificios central o más interior y están indicadas principalmente para objetos de menos de 80 mm de diámetro. Montar mordazas extendidas en los orificios más exteriores cuando también hay instalados otros tipos de mordaza conlleva el riesgo de colisión entre el módulo láser y el cuerpo del mandril durante el desplazamiento — una restricción de hardware importante que conviene conocer antes de configurar tiradas de producción.

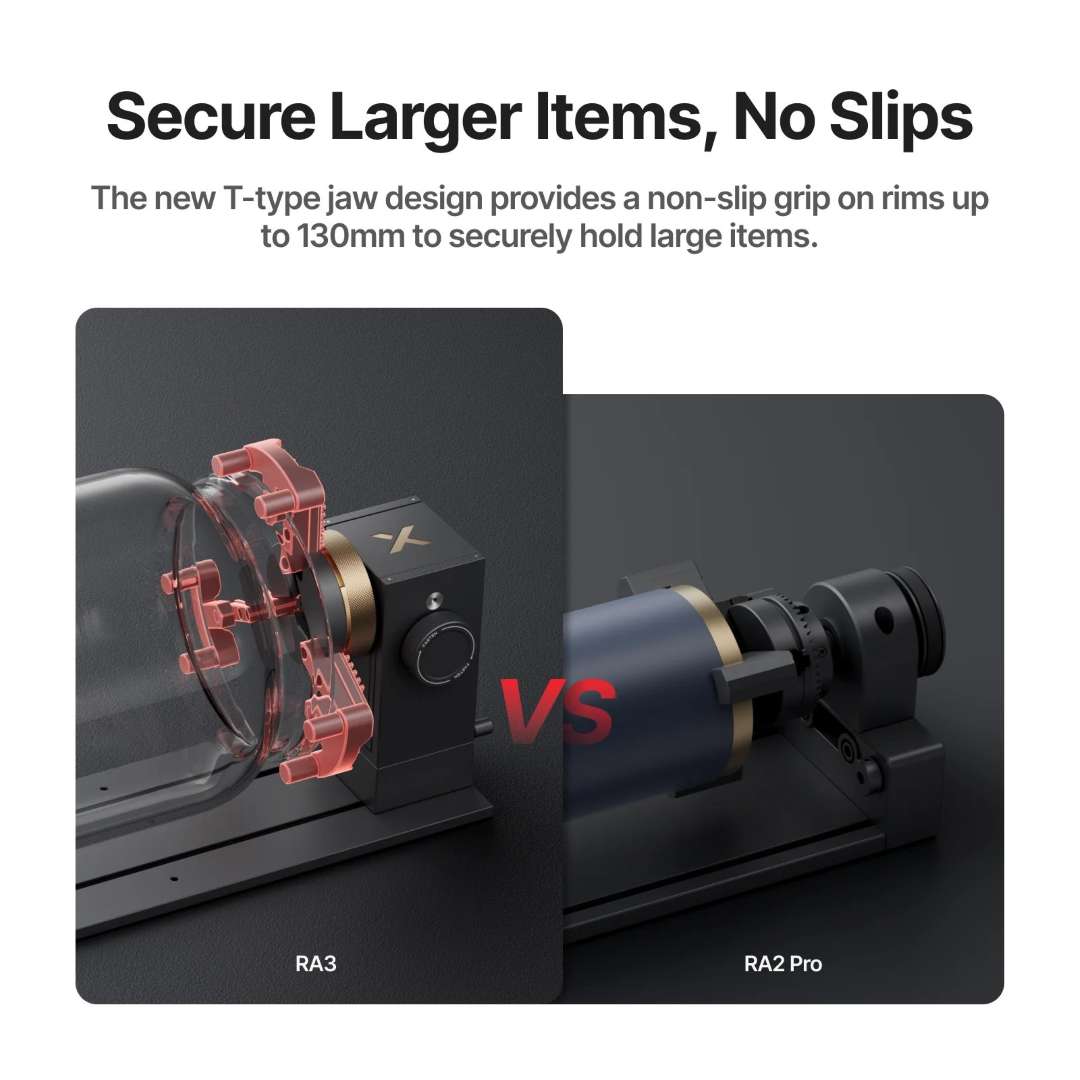

La comparativa a continuación muestra el mandril de mordazas en T del RA3 sujetando una pieza, junto con la configuración de rodillo, ilustrando la capacidad de borde exterior de 130 mm.
Para objetos esféricos, el extremo en forma de campana del módulo de soporte proporciona estabilización pasiva en el lado opuesto a las mordazas del mandril, evitando que la esfera ruede durante el ciclo de grabado. No se requiere ningún sistema de fijación adicional para objetos de hasta 100 mm de diámetro.
Consejo técnico: Antes de tu primera sesión, utiliza la cinta métrica incluida para medir el diámetro de cada pieza en la zona de grabado prevista — no en el punto más ancho. Seleccionar la configuración de mordaza correcta basándose en el diámetro real de la zona de grabado (y no en la anchura máxima del objeto) evita el deslizamiento de la sujeción durante el trabajo y mantiene la distancia focal del láser constante a lo largo de todo el ciclo de rotación. Puedes consultar la guía completa en support.xtool.com/article/1936.

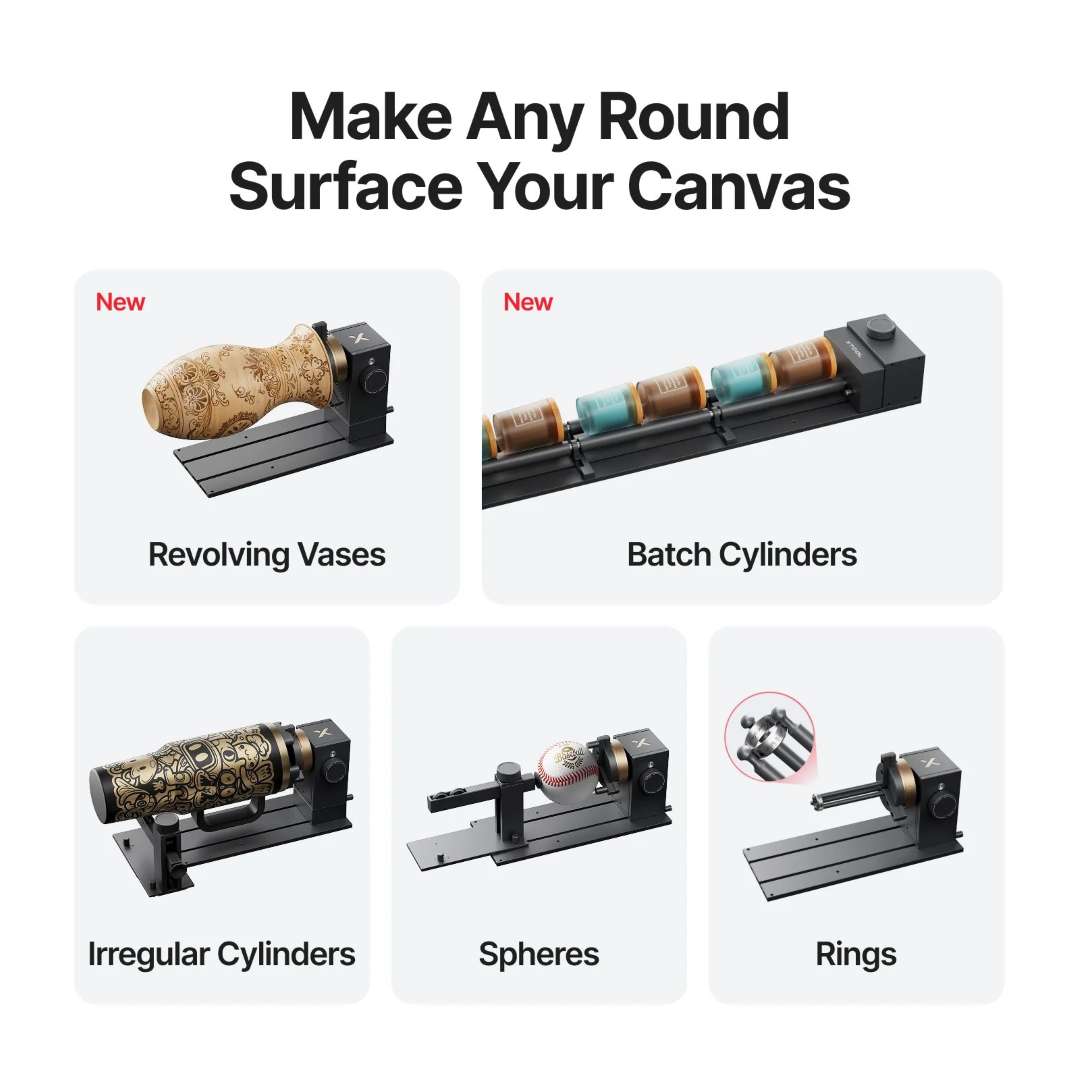

La imagen a continuación muestra en una sola vista toda la amplitud de aplicaciones de grabado compatibles — jarrones, cilindros en lote, cilindros irregulares, esferas y anillos — ilustrando la versatilidad que ofrece el sistema de cuatro modos.
Especificaciones técnicas del xTool Rotary Attachment 3 Lite
Funciones inteligentes
| Función | Valor |
|---|---|
| Diseño MagSwap™ | Sí |
Modos y aplicaciones compatibles
| Modo / Aplicación | Compatible / Valor |
|---|---|
| Rotativo de mandril | Sí |
| Rotativo de rodillo | Sí |
| Rotativo esférico | Sí |
| Rotativo de anillo | Sí |
| Grabado interior de anillo | Limitado (por la salida láser horizontal del M2) |
| Procesamiento por lotes | No compatible |
| Grabado de envolvimiento completo en jarrón | Sí |
Especificaciones
| Parámetro | Valor |
|---|---|
| Rango de diámetro de grabado (mandril) | 0–100 mm |
| Rango de diámetro de grabado (rodillo) | 3–100 mm |
| Rango de diámetro de grabado (esfera) | 25–100 mm |
| Rango de diámetro de grabado (anillo) | 11–70 mm |
| Dimensiones del producto | 324 × 187 × 148 mm |
| Peso del producto | 2,26 kg |
| Compatibilidad | xTool M2 |
Contenido del paquete
- Mandril de mordazas
-
Componentes del mandril de mordazas:
- Mordaza cilíndrica
- Mordaza en T
- Mordaza extendida
- Módulo de alimentación
- Placa base principal
- Módulo de soporte
- Componentes de espiga
- Protector láser
- Soporte de emisión láser horizontal
- Placa de posicionamiento
- Cable de conexión del dispositivo
- Cinta métrica
