- Disponibilidad: En stock
- Código del producto: 920372000001154063
- Peso bruto: 4.20kg

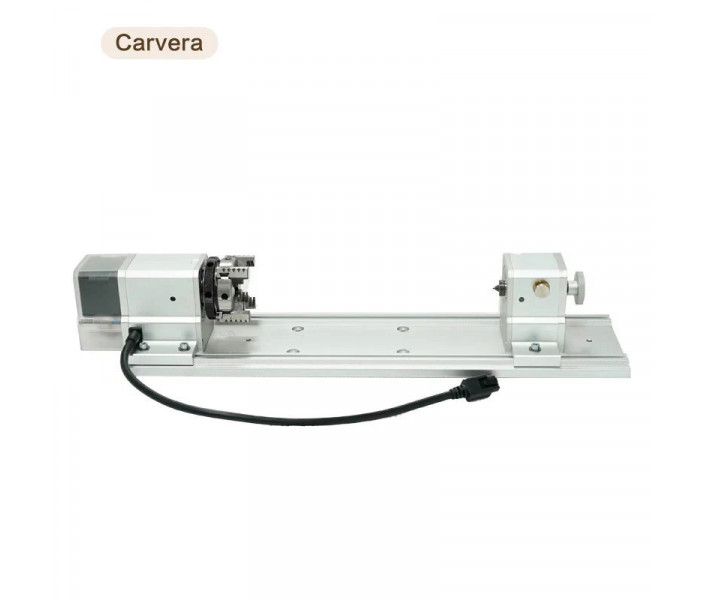

Carvera 4th Axis Module Harmonic Drive — módulo rotativo con reductor armónico para mecanizar piezas cilíndricas y volumétricas. Esta versión actualizada del módulo de 4.º eje de Carvera admite homing y coordenadas de trabajo. Configurar un trabajo de cuatro ejes resulta tan sencillo como uno de tres. Con este módulo, la máquina Carvera ejecuta un auténtico mecanizado simultáneo en cuatro ejes.
Características clave y ventajas
- Precisión de rotación: 0,01 ° — Los detalles finos del tallado se reproducen con regularidad, porque el ángulo de giro de la pieza en bruto se fija con un error mínimo.
- Sistema de accionamiento: Harmonic Drive — El reductor armónico aporta una holgura mínima, de modo que el movimiento se mantiene fluido y preciso.
- Área de trabajo: 9,2 cm (diámetro) × 24 cm (longitud) — La pieza en bruto gira sobre su eje, por lo que la herramienta alcanza todos los lados de una pieza cilíndrica dentro de estos límites.
- Materiales de las piezas en bruto: Madera, plástico y metal no férreo se mecanizan con un único módulo, así que el material no limita el resultado, como sí ocurre en la impresión 3D.
- Homing y coordenadas de trabajo: La versión actualizada admite el homing del cuarto eje (retorno del eje a la posición cero) y el establecimiento de coordenadas de trabajo. Así, cada trabajo parte de un punto de referencia conocido.
- Elección del software CAM: Las trayectorias de cuatro ejes se preparan en MakeraCAM, así como en Fusion 360 o VCarve, de modo que puede trabajar en un entorno que ya conoce.
Mecanizado con Carvera 4th Axis Module Harmonic Drive
El cuarto eje suma la rotación de la pieza en bruto a los tres ejes de la máquina. Carvera 4th Axis Module Harmonic Drive la hace girar durante el corte. Por eso la máquina mecaniza piezas cilíndricas. También trabaja piezas de doble cara y formas 3D complejas.
Durante el mecanizado simultáneo, la herramienta y la pieza en bruto se mueven a la vez. Así se crean modelos volumétricos reales, similares a los que produce una impresora 3D.

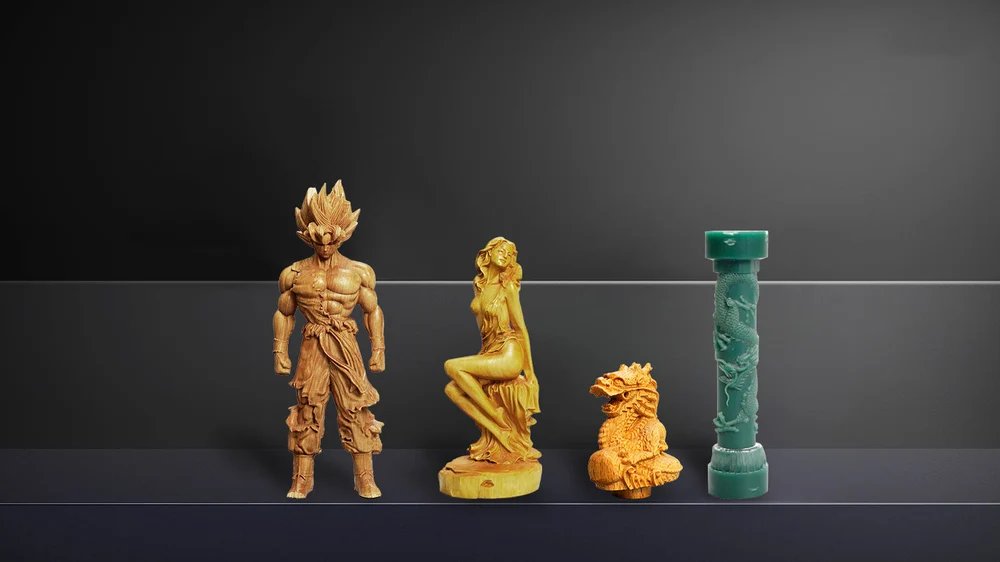

Las muestras talladas que se ven a continuación se han realizado con el módulo rotativo.
Precisión y construcción
La precisión del mecanizado en cuatro ejes depende de la mecánica del accionamiento, y no solo de los ajustes del software. Por eso el módulo incorpora un reductor Harmonic Drive.
Reductor armónico
El reductor armónico (transmisión de onda) aporta una holgura mínima, es decir, el juego que aparece en la transmisión al invertir el sentido de giro. Gracias a ello, la pieza en bruto gira con suavidad y sin un retroceso perceptible.
El diseño compacto mantiene un movimiento fluido y preciso. Este movimiento es necesario para un mecanizado complejo que exige alta repetibilidad y detalle fino.

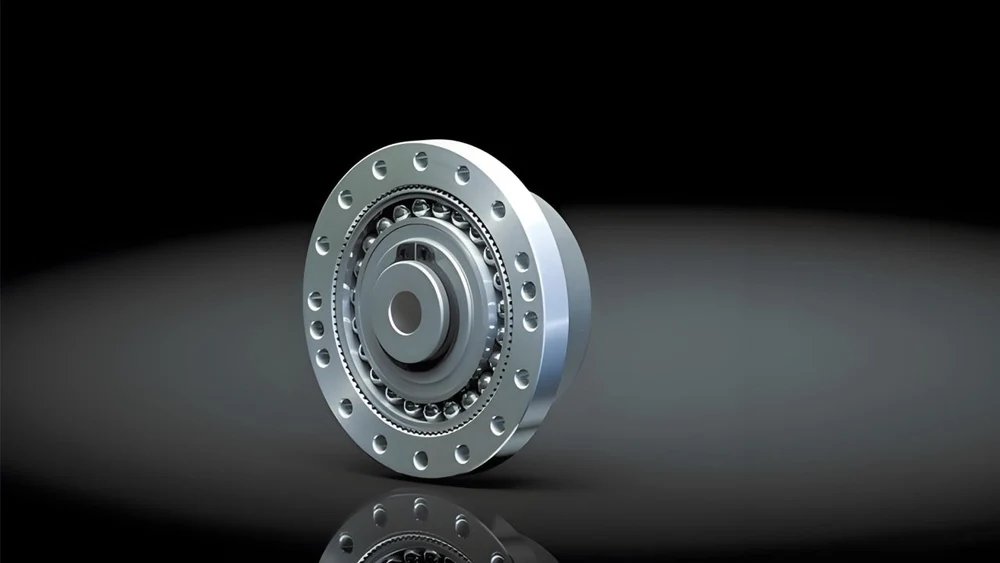

La imagen siguiente muestra el conjunto del reductor armónico del módulo.
Accionamiento y velocidad
El accionamiento del módulo es un motor paso a paso Nema17 (motor que gira el eje en pasos angulares fijos). Hace girar el eje a una velocidad de hasta 2400 °/min. Esta velocidad determina la rapidez con que la pieza en bruto cambia de posición entre pasadas.
Automatización de la configuración
El cambio automático de herramienta, el sondeo automático y el sistema de coordenadas basado en anclajes funcionan de forma conjunta. Gracias a ello, configurar un trabajo de cuatro ejes en el software resulta tan sencillo como uno de tres. El operario define los parámetros del trabajo y la máquina ejecuta el resto.

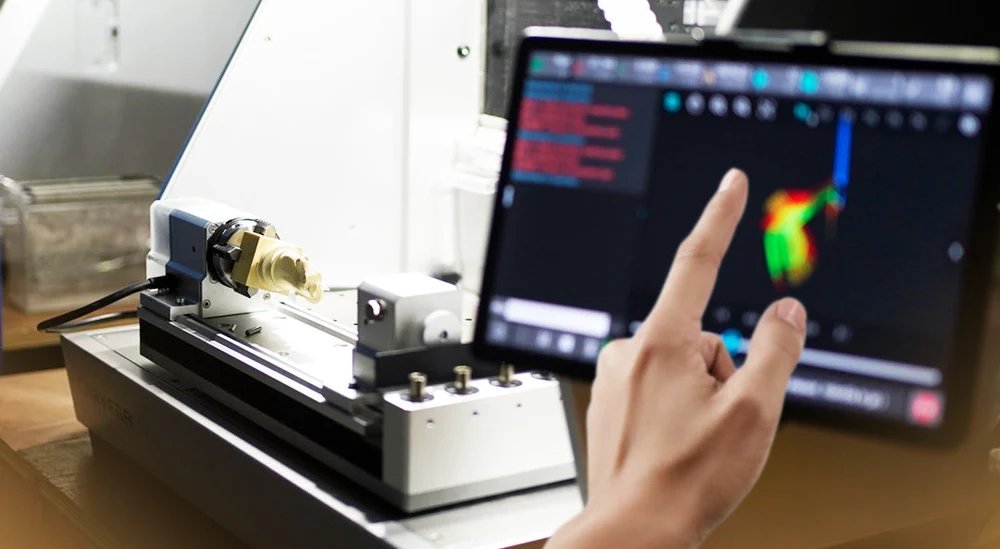

El módulo sujeta la pieza en bruto y, junto a él, una tableta muestra el software de mecanizado, como se ve a continuación.
Software
La programación CAM de cuatro ejes (preparación de las trayectorias de la herramienta) suele ser una tarea compleja. MakeraCAM la simplifica con herramientas intuitivas para cuatro ejes.
El programa convierte los modelos 3D en código G (conjunto de comandos para la máquina) listo para el mecanizado. Esto permite crear proyectos con rapidez y eficiencia.

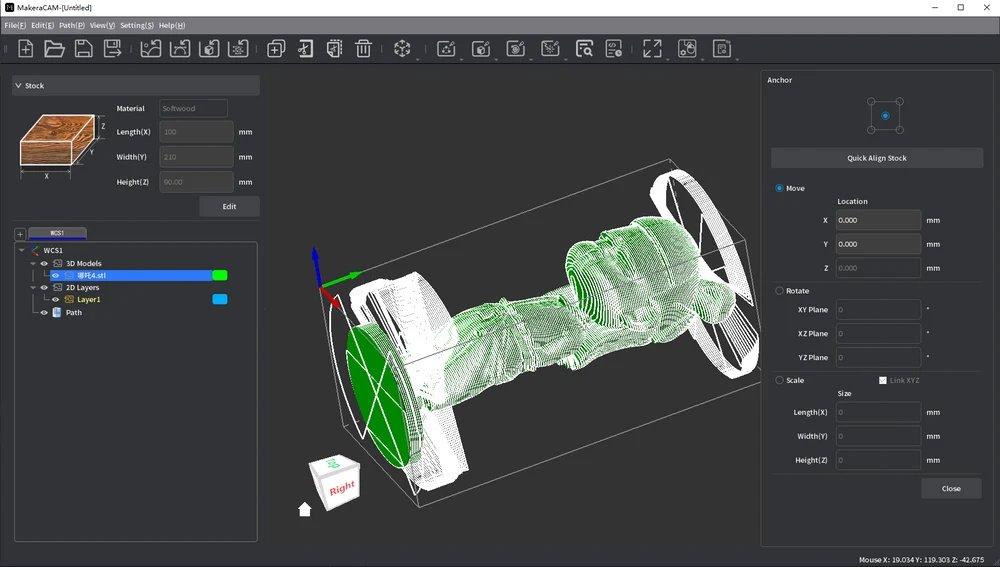

En la ventana de MakeraCAM que se ve a continuación, el modelo 3D está colocado en la pieza en bruto junto con las líneas de trayectoria.
Áreas de aplicación
Carvera 4th Axis Module Harmonic Drive se utiliza donde hay que girar la pieza en bruto durante el corte.
- Figuras y bustos: El módulo hace girar la pieza en bruto durante el corte, por lo que la herramienta se aproxima al modelo desde todos los lados y le da forma volumétrica.
- Columnas con relieve y piezas cilíndricas: Las trayectorias de MakeraCAM envuelven la pieza cilíndrica, y el diámetro y la longitud del área de trabajo fijan el tamaño admisible.
- Piezas de doble cara: El giro deja accesibles ambos lados de la pieza, y la compatibilidad con el homing del cuarto eje y con las coordenadas de trabajo ayuda a vincular el trabajo a la pieza en bruto.
- Detalle fino y trabajos repetitivos: Un reductor con holgura mínima y un error de giro reducido resulta adecuado para un mecanizado complejo que exige alta repetibilidad y detalle fino.
- Mecanizado artístico: El mecanizado simultáneo en cuatro ejes permite fabricar piezas realistas de madera, plástico o metal.
Compatibilidad y accesorios

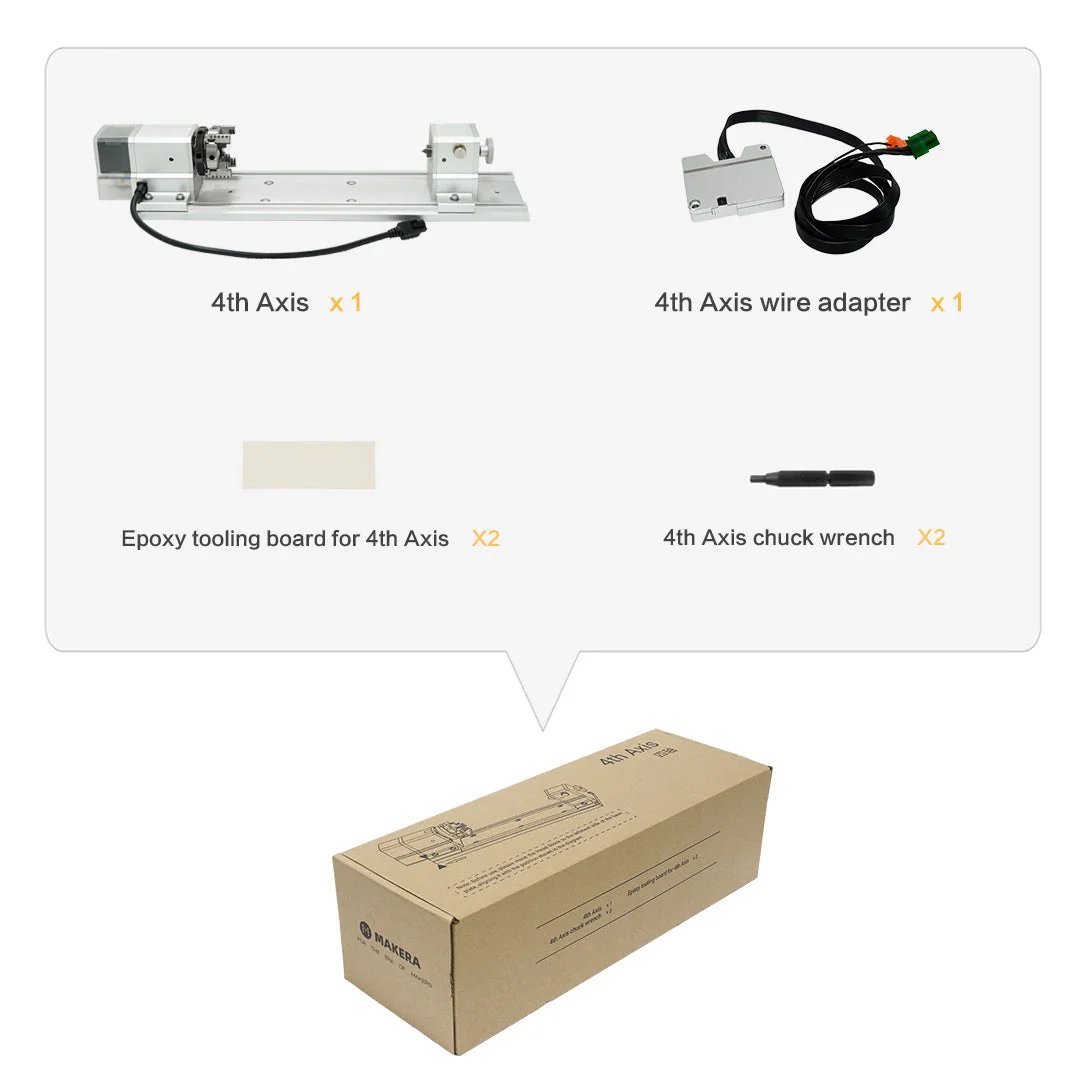

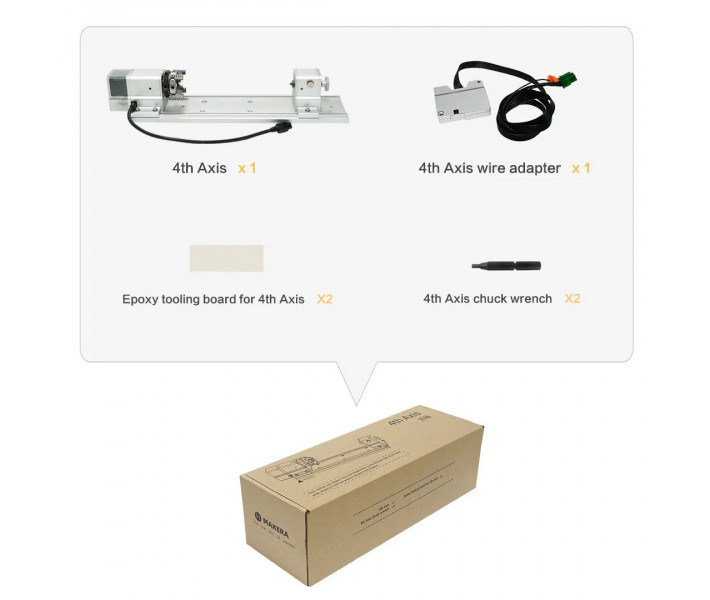

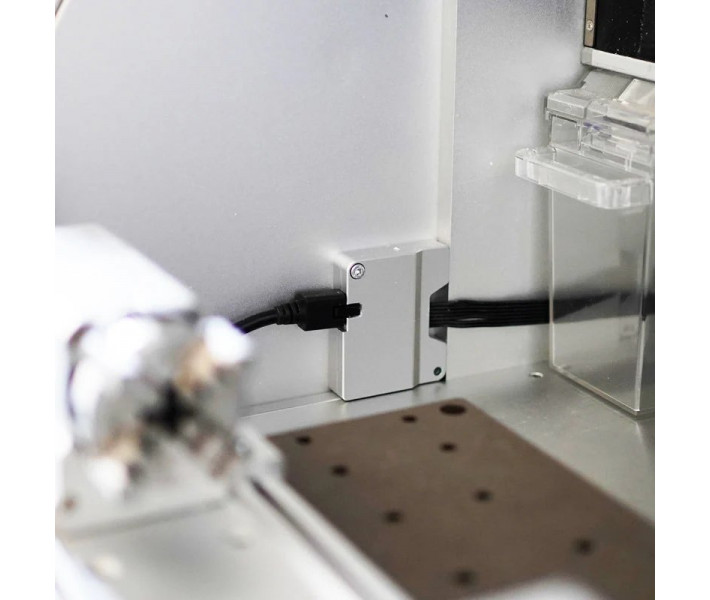

El módulo es una versión actualizada del módulo anterior de 4.º eje y está pensado para la máquina Carvera. Para Carvera 4th Axis Module Harmonic Drive, el paquete incluye accesorios adaptadores y las herramientas necesarias para el montaje. Antes de usarlo, debe instalar el adaptador siguiendo las instrucciones. La composición del kit se muestra en la imagen siguiente.
Contenido del paquete
- Módulo de 4.º eje — 1 ud

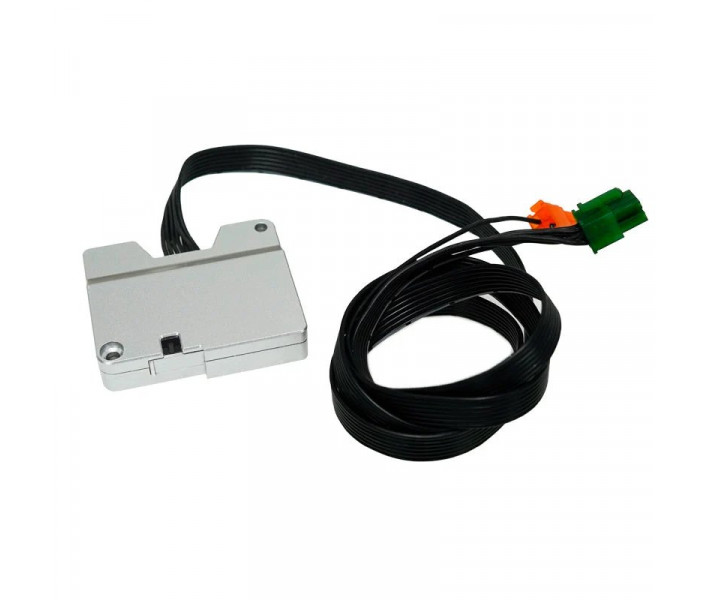

- Adaptador de cable del 4.º eje — 1 ud
- Placa de modelado de epoxi para el 4.º eje — 2 uds
- Llave de mandril del 4.º eje — 2 uds
Especificaciones técnicas
Accionamiento y precisión
| Parámetro | Valor |
| Sistema de accionamiento | Harmonic Drive |
| Motor | Motor paso a paso Nema17 |
| Velocidad máxima | 2400 °/min |
| Precisión de rotación | 0,01 ° |
Dimensiones, materiales y software
| Parámetro | Valor |
| Área de trabajo | 9,2 cm (diámetro) × 24 cm (longitud) / 3,6 in × 9,4 in |
| Peso | 2,5 kg |
| Materiales | Madera, plástico, metal no férreo |
| Software | MakeraCAM, Fusion 360, VCarve, etc. |
