- Disponibilidad: En stock
- Código del producto: 920372000000741245
- Peso bruto: 0.50kg
- SKU: 30814
Carvera PCB Fabrication Pack — un conjunto de equipamiento para la CNC de sobremesa Carvera. El kit convierte la máquina en una línea de fabricación de placas de circuito impreso directamente en casa. El conjunto incluye los materiales consumibles para la aplicación de máscara de soldadura y el procesamiento de placas de doble cara. El conversor de software de archivos Gerber permite trabajar de inmediato en el entorno CAM habitual.
| Parámetro | Su ventaja |
|---|---|
| Placas PCB de doble cara: 10 uds., 10 × 15 cm | Cada placa ya está preparada para un taladrado bilateral preciso, de modo que se fresan ambas capas sin necesidad de alineación adicional de la placa. |
| Fresas en V 60°/30°: 0,1 mm y 0,2 mm, 2 uds. cada una | El ángulo agudo de la cuchilla forma una pista de trazado estrecha, lo que permite distribuir componentes con un paso inferior a 0,5 mm. |
| Remaches pasantes: 1000 uds., diámetro 0,2–1 mm | Los remaches conectan las capas de la placa de doble cara mediante un contacto conductor, sustituyendo la metalización química de los orificios. |
| Lámpara UV y rodillo para máscara: 1 lámpara, 1 rodillo, 5 tubos de pintura | Una capa uniforme de pintura, curada con luz UV, protege las pistas de la oxidación y facilita la soldadura. |
- Máscara de soldadura: la pintura curable por UV y el rodillo forman una capa protectora uniforme, de modo que las pistas no se oxidan y la soldadura resulta más precisa.
- Grabado láser de serigrafía: el módulo láser integrado de Carvera aplica el marcado de componentes directamente sobre la máscara, sin necesidad de una impresora o plantilla independiente.
- Fabricación de placas de doble cara: los pasadores de referencia fijan la placa durante el volteo, de modo que los orificios de ambos lados coinciden sin desplazamiento.
- Conversor Gerber → CAD: el archivo del proyecto se transfiere directamente a VCarve Desktop u otro software CAM, por lo que no es necesario aprender un programa aparte para el trazado.
Principio de funcionamiento de Carvera PCB Fabrication
El conjunto Carvera PCB Fabrication Pack convierte la fresadora de sobremesa Carvera en un ciclo completo de fabricación de placas. El fresado de pistas, la aplicación de la máscara protectora, el grabado de la serigrafía y el montaje de los orificios se realizan en una sola mesa de trabajo.
Aplicación de la máscara de soldadura
La máscara de soldadura protege las pistas de cobre de la oxidación y reduce la zona de mojado por flujo, de modo que el estaño no se extiende hacia las almohadillas de contacto vecinas. El conjunto incluye pintura curable por UV, un rodillo para una aplicación uniforme y un aplicador de jeringa para la corrección puntual de la capa.

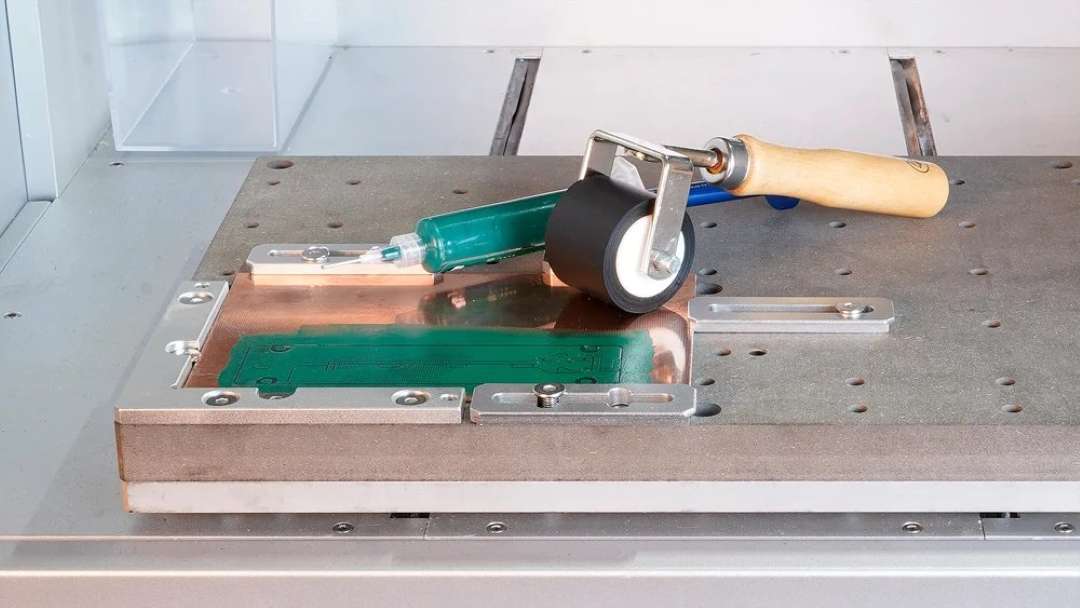

En la placa que se muestra a continuación, el rodillo y la jeringa distribuyen la película protectora sobre la superficie de cobre antes de la exposición UV.
Tras la exposición con la lámpara, una fresa de resorte retira el exceso de máscara de las almohadillas de contacto, dejando al descubierto el cobre limpio para la soldadura de los componentes.
Grabado láser de serigrafía
El módulo láser integrado de Carvera grava texto y gráficos de componentes directamente sobre la máscara curada. Por eso no se necesita una plantilla ni un marcador aparte para la serigrafía.

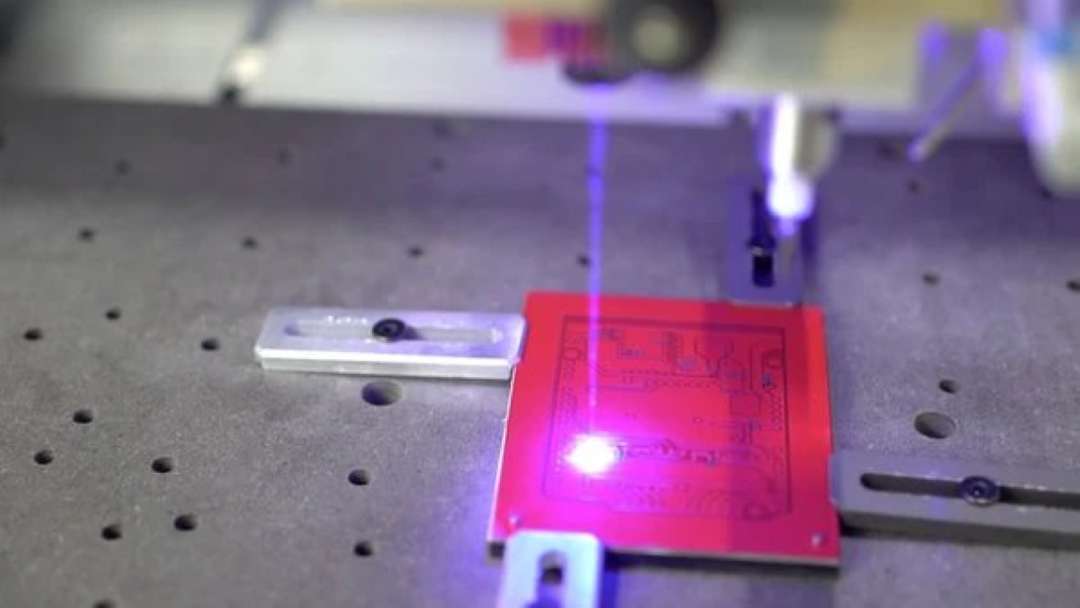

En la imagen, el láser traza el contorno del esquema sobre una placa recién recubierta con máscara, formando una serigrafía de alto contraste para el posterior montaje de componentes.
El marcado de alto contraste facilita la identificación de las designaciones de los componentes durante el montaje manual y las pruebas de la placa.
Fabricación de placas de doble cara
El fresado de doble cara requiere una alineación precisa de los orificios en ambos lados de la placa. Los pasadores de referencia fijan la placa durante el volteo, y las instrucciones paso a paso guían por cada etapa del proceso.

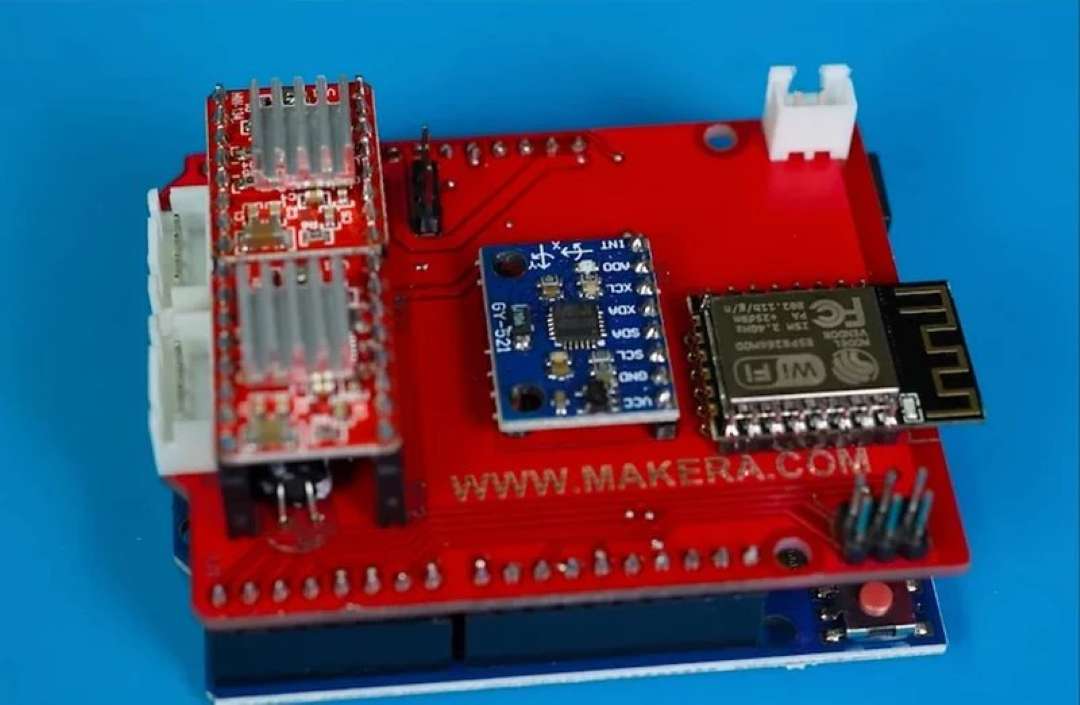

El ejemplo de montaje de doble cara que se muestra a continuación ilustra cómo se ubican módulos funcionales independientes en una sola placa sin interferencias mutuas. Se trata de controladores de motor, sensores e interfaz inalámbrica.
Conversor de archivos de software
El formato Gerber, que genera la mayoría de los sistemas CAD para placas de circuito impreso, no puede leerse directamente con el software de fresado. El conjunto Carvera PCB Fabrication Pack incluye un conversor. Este transforma los archivos Gerber al formato DXF para trabajar en VCarve Desktop u otro entorno CAM.

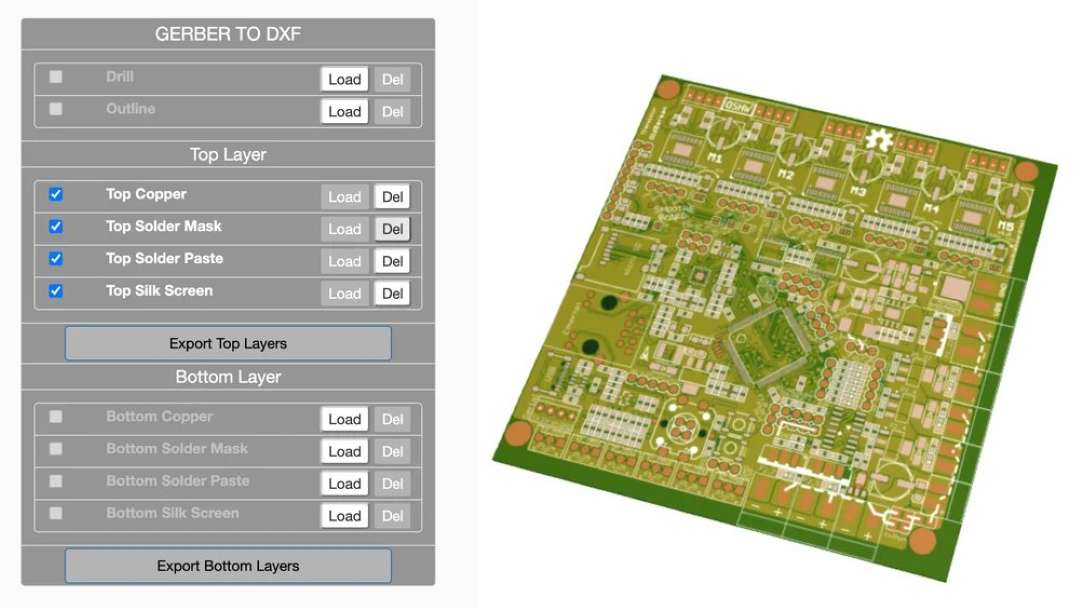

El panel del conversor que se muestra a continuación presenta las capas exportadas junto a la placa terminada, ensamblada según el mismo proyecto.
Ámbitos de aplicación
Carvera PCB Fabrication Pack es adecuado cuando se necesita un ciclo rápido de fabricación de placas sin transferir el proyecto a fabricantes externos.
- Prototipado de electrónica: el diseñador obtiene una placa de doble cara terminada en un solo ciclo de trabajo en la máquina, sin esperar un lote de un fabricante externo de placas.
- Laboratorios educativos y cursos STEM: los estudiantes recorren el ciclo completo de fabricación de la placa —desde el fresado hasta la soldadura— siguiendo las instrucciones paso a paso incluidas en el kit.
- Reparación y modificación de dispositivos terminados: el técnico reproduce una pista o almohadilla de contacto dañada en una placa fabricada por sí mismo, seleccionando la fresa en V adecuada para el ancho de pista necesario.
- Desarrollo de módulos IoT: una placa de doble cara con remaches pasantes sustituye la metalización química de los orificios, permitiendo conectar las capas sin necesidad de un laboratorio químico.
- Producción en pequeñas series de placas para startups: el conjunto de 10 placas dobles y 10 sencillas cubre un lote de prueba sin necesidad de encargarlo a un taller externo.
Materiales y fijaciones compatibles
- Máquina: el equipamiento está diseñado para la CNC de sobremesa Carvera con módulo láser y husillo de fresado.
- Mangos de fresa: 1/8 de pulgada — tamaño estándar para el husillo de Carvera.
- Formato de las placas: placas PCB de una y de doble cara de 10 × 15 cm.

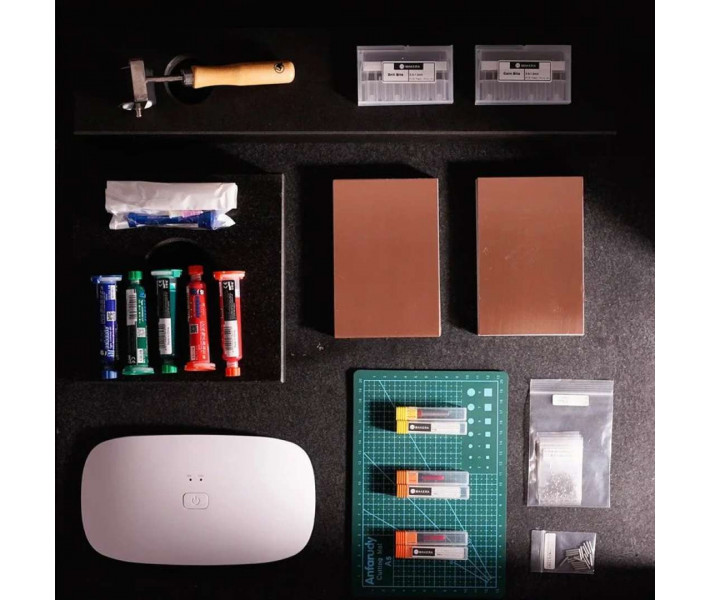

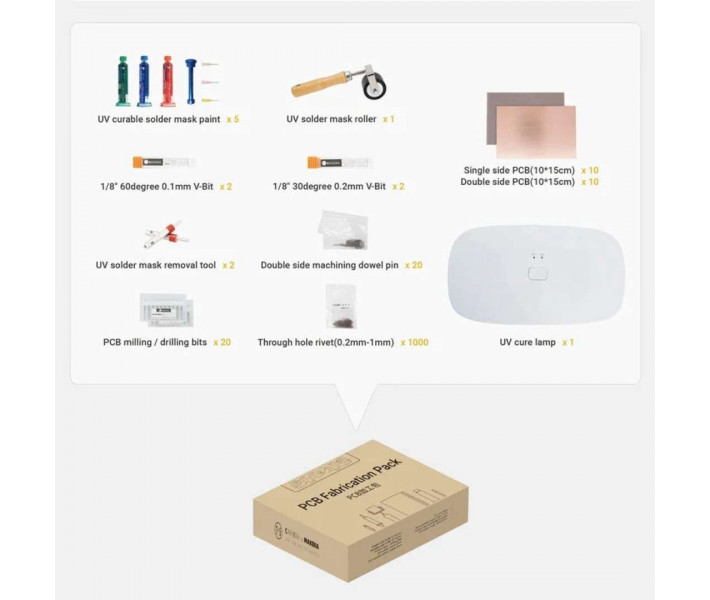

Contenido del paquete
- Pintura curable por UV para máscara de soldadura — 5 uds.
- Rodillo para aplicación de máscara UV — 1 ud.
- Placa PCB de una cara (10 × 15 cm) — 10 uds.
- Placa PCB de doble cara (10 × 15 cm) — 10 uds.
- Fresa en V 1/8", 60°, 0,1 mm — 2 uds.
- Fresa en V 1/8", 30°, 0,2 mm — 2 uds.
- Herramienta para retirar la máscara UV — 2 uds.
- Pasador para referencia de doble cara — 20 uds.
- Lámpara UV para el curado de la máscara — 1 ud.
- Brocas/fresas para PCB — 20 uds.
- Remaches pasantes (0,2–1 mm) — 1000 uds.
