- Disponibilidad: En stock
- Código del producto: 00-08800061
- Peso en el embalaje: 1.50kg
- SKU: EF-FS1-01

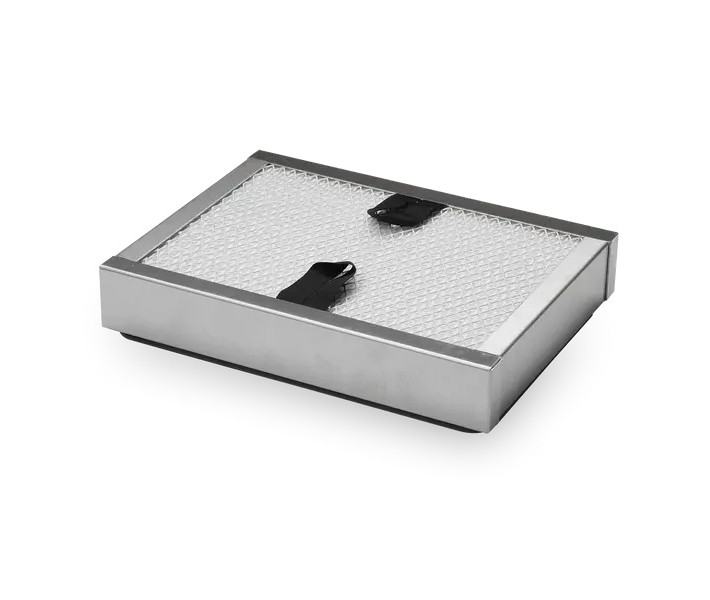

El Filtro de Escape de Repuesto para la Serie Fuse es un consumible de mantenimiento OEM diseñado para preservar la calidad del aire dentro del recinto de impresión de las impresoras SLS Fuse 1 y Fuse 1+ 30W. Tras 2400 horas de impresión acumuladas, el filtro de escape queda demasiado colmatado para limpiarse con eficacia y debe sustituirse — garantizando que el entorno interior permanezca libre de los subproductos del sinterizado que degradan la óptica láser, la precisión de los sensores y la calidad superficial de las piezas.
| Intervalo de Sustitución | Cada 2400 horas de impresión |
|---|---|
| Intervalo de Limpieza | Cada 30 horas o tras cada 1–2 fabricaciones de volumen completo |
| Intervalo de Purga de Línea de Escape | Tras 900–1000 horas o 20 fabricaciones de volumen completo |
| Impresoras Compatibles | Fuse 1, Fuse 1+ 30W |
Por Qué el Filtro de Escape Es Crítico para la Calidad de Impresión SLS
El sinterizado SLS libera partículas de polvo fino, gases de combustión y subproductos térmicos en el interior del recinto de impresión. El filtro de escape es la última barrera entre esos contaminantes y el entorno exterior — y entre una atmósfera de sinterizado estable y una que compromete la integridad de las piezas. Un filtro colmatado reduce el flujo de aire a través del recinto, lo que genera inconsistencias de temperatura que se traducen directamente en imprecisión dimensional y defectos superficiales en las piezas terminadas.
A diferencia de los filtros de entrada, que pueden limpiarse varias veces, el filtro de escape acumula partículas que se incrustan demasiado en el material filtrante para ser eliminadas solo con aspirado tras un uso prolongado. La sustitución al alcanzar las 2400 horas no es una recomendación conservadora — es el umbral especificado por el fabricante a partir del cual el rendimiento del filtro cae por debajo de la tolerancia funcional.

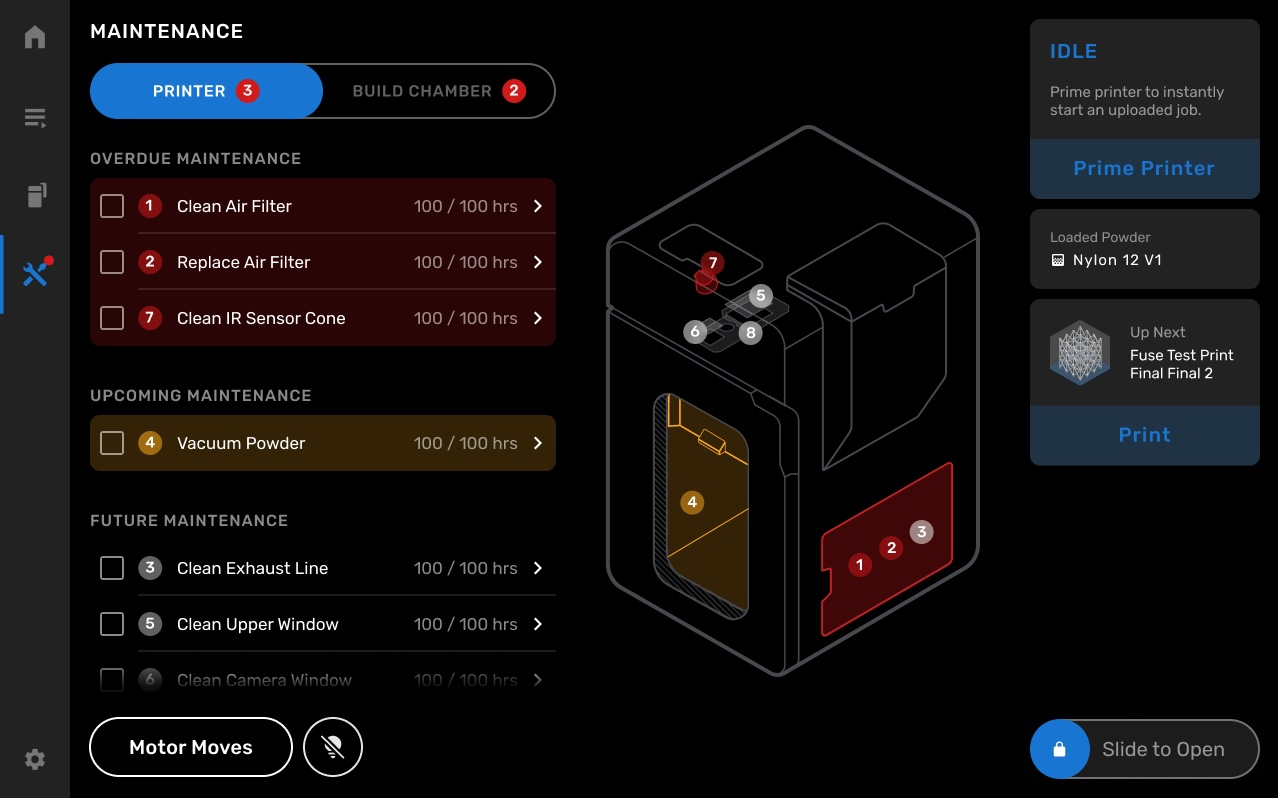

La pantalla táctil del Fuse 1 realiza un seguimiento automático de todos los hitos de mantenimiento del filtro. La imagen siguiente muestra la pantalla de mantenimiento, que presenta las tareas vencidas y pendientes, incluidas la limpieza y la sustitución del filtro de aire, organizadas por urgencia e intervalos de horas de impresión.
Acceso al Compartimento del Filtro y Seguridad del Sistema de Aire
El filtro de escape está alojado en un compartimento dedicado en el lado derecho del Fuse 1. El acceso es sencillo, pero existe un paso de seguridad obligatorio: el sistema de aire debe apagarse antes de abrir la puerta del compartimento. El ventilador de escape se detiene automáticamente al abrir la puerta, evitando que el polvo sea arrastrado durante el cambio.
La imagen siguiente muestra la puerta del compartimento del filtro completamente abierta, con la carcasa del filtro de escape, el bastidor de retención de alambre y el filtro de entrada cilíndrico (unidad izquierda) visibles en su interior.
Seguimiento del Mantenimiento y Cadencia de Limpieza
El Fuse 1 registra internamente la vida útil del filtro y el historial de limpiezas. Se recomienda encarecidamente seguir los pasos de la pantalla táctil en cada intervención de mantenimiento — el sistema registra cada acción y recalcula el siguiente intervalo de limpieza. Para el filtro de escape se aplican tres eventos de mantenimiento diferenciados:
- Limpieza rutinaria: aspirar la rejilla del filtro cada 30 horas de impresión, o tras cada 1–2 fabricaciones de volumen completo, lo que ocurra primero
- Purga de la línea de escape: eliminar obstrucciones de los conductos cada 900–1000 horas o tras 20 fabricaciones de volumen completo para mantener un flujo de aire óptimo
- Sustitución completa: cambiar el filtro a las 2400 horas acumuladas utilizando esta unidad de repuesto OEM

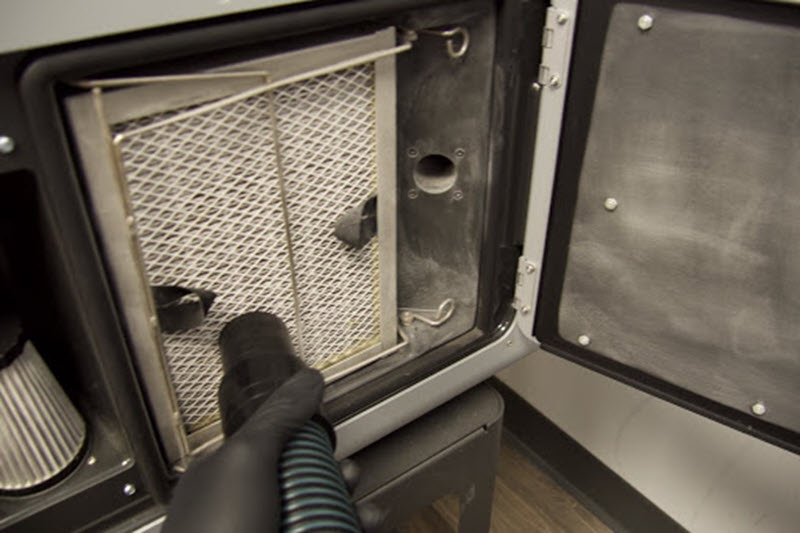

Antes de iniciar la sustitución, aspire la rejilla del filtro para eliminar el polvo superficial. Coloque la manguera del aspirador del Fuse Sift directamente contra la malla y muévala lentamente de arriba a abajo hasta limpiar la rejilla por completo. La imagen siguiente muestra este paso de aspirado en curso.
Extracción del Retendor y del Filtro

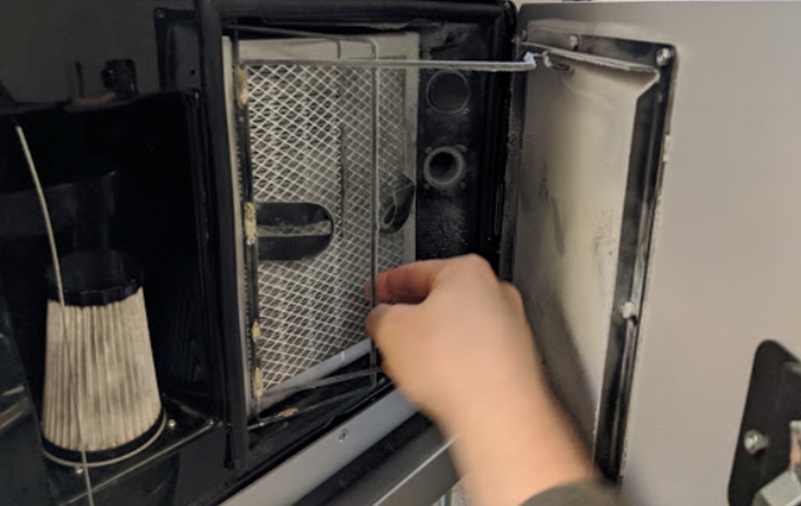

Una vez limpia la rejilla, libere el bastidor de alambre deprimiendo primero el gancho superior del filtro de escape y luego el inferior — desengancha ambos de sus pasadores de retención. La imagen siguiente muestra cómo se desclipa el gancho inferior durante este paso.

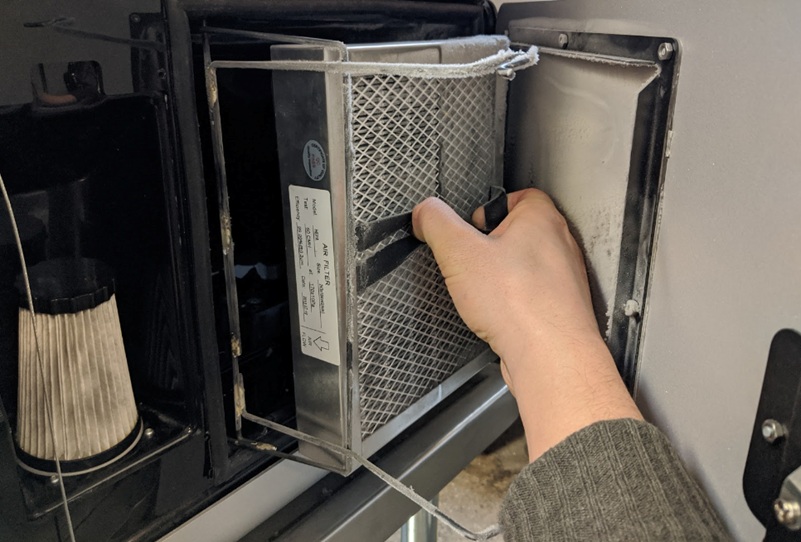

Con el bastidor apartado, extraiga el filtro usado tirando de las dos lengüetas de tela de la cara del filtro hasta deslizarlo completamente hacia afuera. La imagen siguiente muestra el filtro parcialmente extraído con las lengüetas de tela claramente visibles como punto de agarre.
Instalación del Filtro de Repuesto

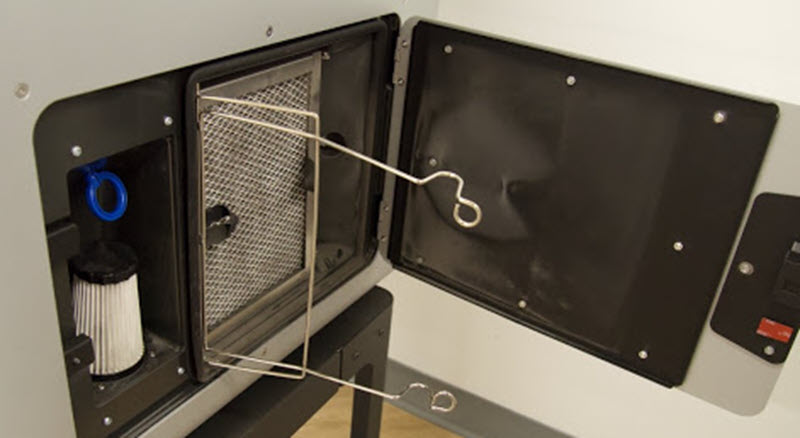

Deslice el nuevo filtro de escape en la ranura del compartimento hasta que quede completamente asentado contra la carcasa. La imagen siguiente muestra el filtro nuevo en posición antes de fijar el retendor.

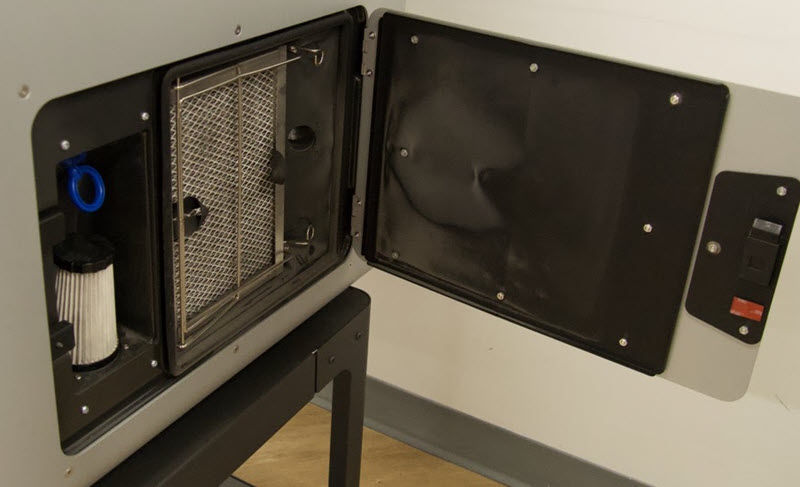

Fije el bastidor de alambre alrededor del filtro instalado enganchando tanto el gancho superior como el inferior en sus pasadores. La imagen siguiente confirma el retendor en su posición de bloqueo sobre el nuevo filtro.

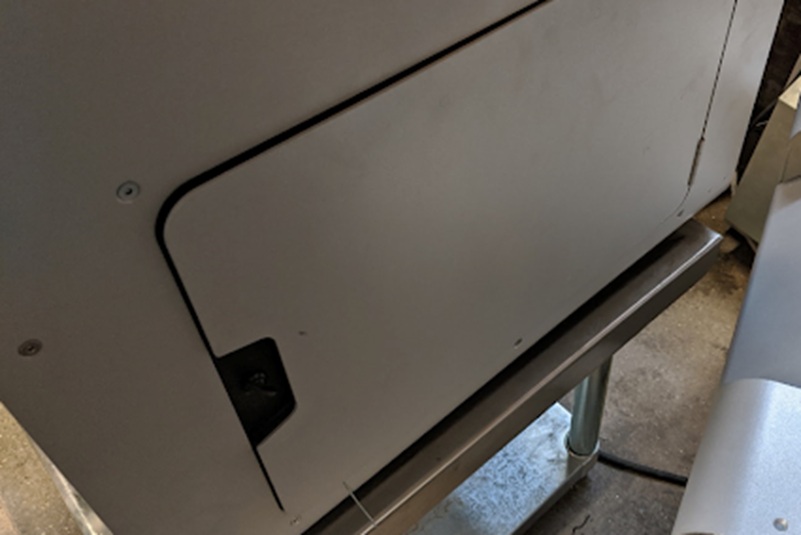

Cierre la puerta del compartimento del filtro para completar el procedimiento. El ventilador de escape se reactiva automáticamente al cerrar la puerta. La imagen siguiente muestra el compartimento en su posición cerrada.
Consejo técnico: Inicie siempre la sustitución a través de Mantenimiento → Lista de Verificación de la Impresora → Sustituir Filtro de Aire en la pantalla táctil del Fuse 1 — nunca de forma manual sin registrar el evento. La impresora utiliza la marca de tiempo registrada para calcular el siguiente intervalo de limpieza. Omitir el proceso de la pantalla táctil no restablece el contador de horas ni el recordatorio de mantenimiento, dejando los avisos futuros desincronizados con la antigüedad real del filtro.
Especificaciones Técnicas del Filtro de Escape de Repuesto para la Serie Fuse
Compatibilidad
| Impresoras Compatibles | Fuse 1, Fuse 1+ 30W |
|---|
Intervalos de Mantenimiento
| Intervalo de Limpieza del Filtro | Cada 30 horas de impresión, o tras cada 1–2 fabricaciones de volumen completo (lo que ocurra primero) |
|---|---|
| Intervalo de Purga de Línea de Escape | Tras 20 fabricaciones de volumen completo o 900–1000 horas de impresión (lo que ocurra primero) |
| Intervalo de Sustitución del Filtro | Tras 2400 horas de impresión |
Cómo Sustituir el Filtro de Escape en una Impresora Fuse 1
Guía paso a paso para extraer el filtro de escape usado e instalar la unidad de repuesto en una impresora SLS Fuse 1, utilizando el flujo de mantenimiento de la pantalla táctil.
Paso 1: Iniciar el Procedimiento de Mantenimiento en la Pantalla Táctil
Pulse Mantenimiento → Lista de Verificación de la Impresora → Sustituir Filtro de Aire en la pantalla táctil del Fuse 1. Esto inicia el flujo guiado y registra el evento de sustitución para un seguimiento preciso del intervalo.
Paso 2: Abrir la Puerta del Compartimento del Filtro
Abra la puerta del compartimento del filtro en el lado derecho de la impresora. El ventilador de escape se apaga automáticamente al abrir la puerta — no intente acceder a la carcasa con el sistema de aire en funcionamiento.
Paso 3: Aspirar la Rejilla del Filtro de Escape
Con la manguera del aspirador del Fuse Sift, limpie la superficie de la rejilla antes de extraer el filtro. Coloque la manguera sobre la malla y muévala lentamente de arriba a abajo hasta eliminar todo el polvo suelto de la rejilla.
Paso 4: Soltar el Retendor
Deprima el gancho retendor en la parte superior del filtro de escape y desengánchelo del pasador. A continuación, deprima el gancho inferior y desengánchelo de su pasador. Mueva el bastidor de alambre completamente a un lado.
Paso 5: Extraer el Filtro de Escape Usado
Sujete las dos lengüetas de tela de la cara del filtro y deslícelo hacia afuera de la ranura del compartimento. Reserve el filtro viejo para su eliminación adecuada.
Paso 6: Insertar el Nuevo Filtro de Escape
Deslice el nuevo filtro de escape de repuesto en la ranura del compartimento hasta que quede asentado a ras con la carcasa. Asegúrese de que está completamente insertado antes de continuar.
Paso 7: Fijar el Retendor
Vuelva a colocar el bastidor de alambre alrededor del nuevo filtro, enganchando tanto el gancho superior como el inferior en sus pasadores respectivos.
Paso 8: Cerrar la Puerta del Compartimento del Filtro
Cierre y encaje la puerta del compartimento. El ventilador de escape se reactiva automáticamente. El registro de mantenimiento de la pantalla táctil se actualiza para reflejar el estado del nuevo filtro.
Preguntas Frecuentes — Filtro de Escape de Repuesto para la Serie Fuse
¿Con qué frecuencia debe sustituirse el filtro de escape del Fuse 1?
El filtro de escape debe sustituirse tras 2400 horas de impresión acumuladas. Este es el umbral especificado por el fabricante a partir del cual el material filtrante queda demasiado saturado para limpiarse con eficacia. La pantalla táctil del Fuse 1 realiza un seguimiento de las horas de impresión y notifica cuando es necesaria la sustitución.
¿Puedo limpiar el filtro de escape en lugar de sustituirlo?
Sí — se recomienda la limpieza rutinaria aspirando la rejilla del filtro cada 30 horas de impresión o tras cada 1–2 fabricaciones de volumen completo. Sin embargo, la limpieza solo prolonga la vida útil hasta el umbral de sustitución de las 2400 horas. A partir de ese punto, la contaminación interna no puede eliminarse solo con aspirado y es necesaria la sustitución.
¿Es compatible este filtro con el Fuse 1+ 30W?
Sí. Este filtro de escape de repuesto es compatible con la Fuse 1 y la Fuse 1+ 30W. No es compatible con la Fuse 1+ (sin 30W) ni con ninguna otra impresora Formlabs fuera de la generación Fuse 1.
¿Qué ocurre si el ventilador de escape está funcionando cuando abro el compartimento del filtro?
El ventilador de escape se detiene automáticamente al abrir la puerta del compartimento — esto es un enclavamiento de seguridad integrado. No obstante, se recomienda apagar el sistema de aire desde la pantalla táctil antes de abrir la puerta, para evitar que cualquier flujo de aire residual desplace el polvo suelto durante el cambio.
¿Por qué debo usar el flujo de la pantalla táctil al sustituir el filtro?
La pantalla táctil registra el evento de sustitución y restablece el contador de horas del filtro. Sustituir el filtro manualmente sin completar el flujo de la pantalla táctil deja el rastreador de mantenimiento desincronizado — los próximos avisos de limpieza y sustitución se basarán en datos incorrectos, aumentando el riesgo de utilizar un filtro degradado más allá de su vida útil.
¿Qué es la purga de la línea de escape y cuándo es necesaria?
La purga de la línea de escape es un paso de mantenimiento más profundo que elimina obstrucciones de los conductos conectados al sistema de escape — distinto de la limpieza del filtro. Es necesaria tras 20 fabricaciones de volumen completo o 900–1000 horas de impresión, lo que ocurra primero. Omitir este paso puede restringir el flujo de aire incluso con un filtro limpio o nuevo instalado.
