- Disponibilidad: En stock
- Código del producto: F2 Ultra UV Conveyor
- Peso bruto: 18.00kg
- SKU: P0101000396-P3010010
El xTool F2 Ultra UV con la cinta transportadora Auto Streamline™ es un sistema de grabado láser galvanométrico UV de 5 W y 355 nm, diseñado tanto para trabajos de precisión a nivel micrométrico como para la producción automatizada por lotes. Un inteligente sistema de visión de doble cámara identifica cada pieza en la cinta y mapea el diseño sobre ella automáticamente. Esto convierte un grabador de precisión de sobremesa en una línea de producción compacta, sin necesidad de reposicionamiento manual entre piezas.
| Especificación | Por qué es importante |
|---|---|
| Tipo de láser: láser UV de 5 W y 355 nm | El procesamiento fotoquímico en frío elimina el riesgo de daño térmico en madera, vidrio, cerámica y otros materiales sensibles al calor. |
| Área de trabajo con cinta transportadora: 200 × 500 mm | Duplica la longitud estándar del área de trabajo para diseños de formato largo o series de producción continuas por lotes. |
| Tamaño del punto láser: 0,02 × 0,02 mm | Permite texto y marcas de menos de un milímetro sin pérdida de nitidez en los bordes. |
| Carga máxima de la cinta transportadora: 10 kg | Soporta lotes más pesados de piezas de metal, vidrio o cristal en una sola pasada automatizada. |
Característica → Beneficio: La longitud de onda UV de 355 nm rompe los enlaces moleculares en lugar de generar calor, por lo que produce bordes sin quemaduras en madera, cuero y materiales orgánicos sin necesidad de recubrimiento previo ni pulido posterior.
Característica → Beneficio: La cámara inteligente de la cinta transportadora Auto Streamline™ detecta automáticamente el contorno de cada objeto, por lo que los operarios cargan el material y recogen las piezas terminadas sin tener que reposicionar manualmente los diseños entre una pieza y otra.
Característica → Beneficio: Dos lentes de campo intercambiables cubren tanto el grabado de superficie (200 × 200 mm) como el grabado 3D interior (70 × 70 mm), de modo que una sola máquina se encarga tanto del trabajo en esculturas de vidrio como del marcado plano sin cambios de hardware.
Funcionalidad

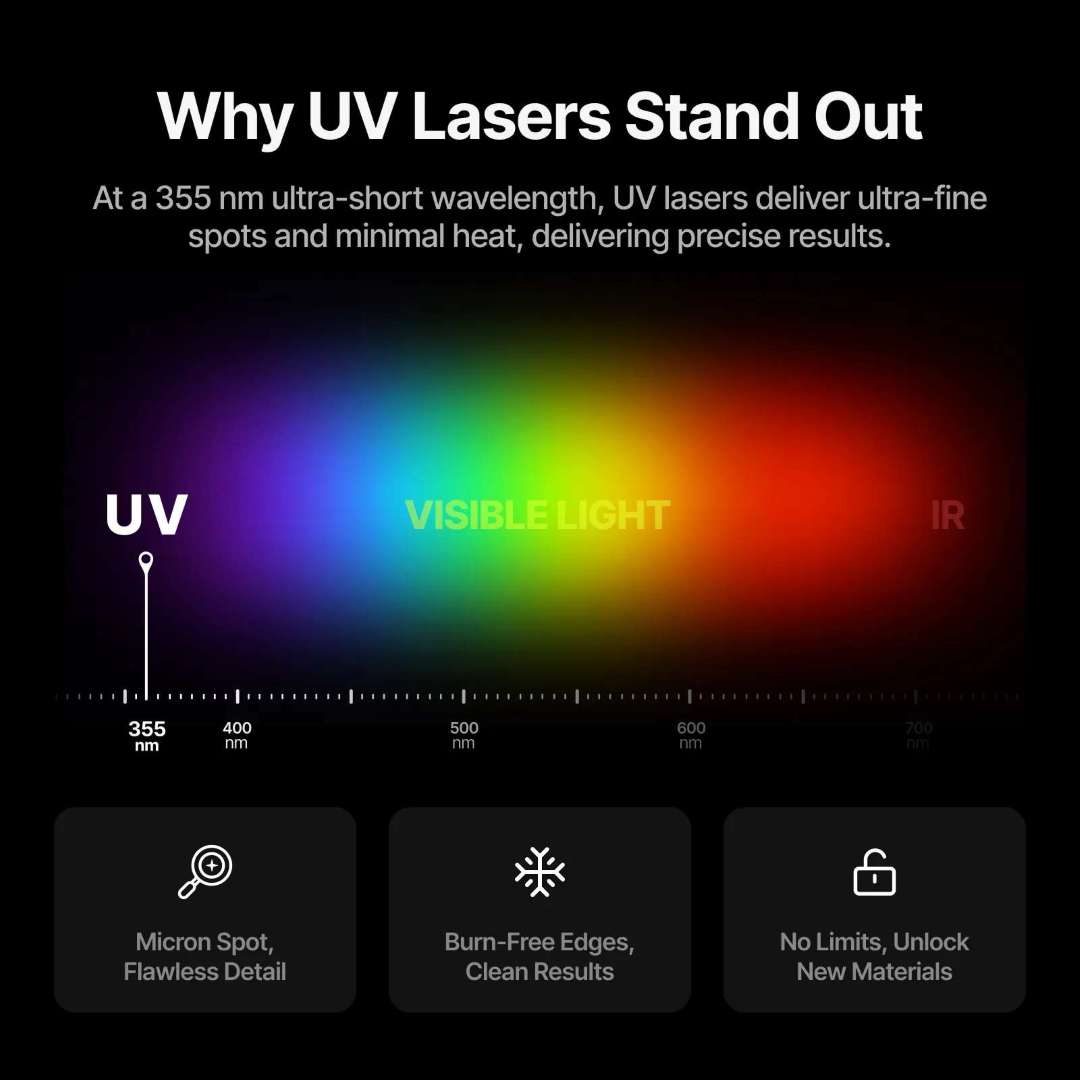

Por qué el UV a 355 nm lo cambia todo
La mayoría de los láseres de sobremesa trabajan en el espectro infrarrojo, grabando mediante la generación de calor. El láser UV de 355 nm, en cambio, se basa en la ruptura fotoquímica de enlaces: los fotones de alta energía alteran las estructuras moleculares con una transferencia térmica casi nula al material circundante. Este procesamiento en frío es la razón por la que el F2 Ultra UV produce bordes sin quemaduras, evita el recubrimiento previo o el pulido posterior, y procesa sustratos sensibles al calor que un láser de CO₂ o de fibra destruiría.
El tamaño del punto UV mide 0,02 × 0,02 mm, más de 100 veces más pequeño que un punto típico de CO₂. Combinado con una resolución vectorial de 0,001 mm, esto hace posible grabar textos de hasta 0,3 mm, marcar movimientos de reloj y chips con una precisión posicional de 0,2 mm, y crear esculturas subsuperficiales 3D en el interior del vidrio.

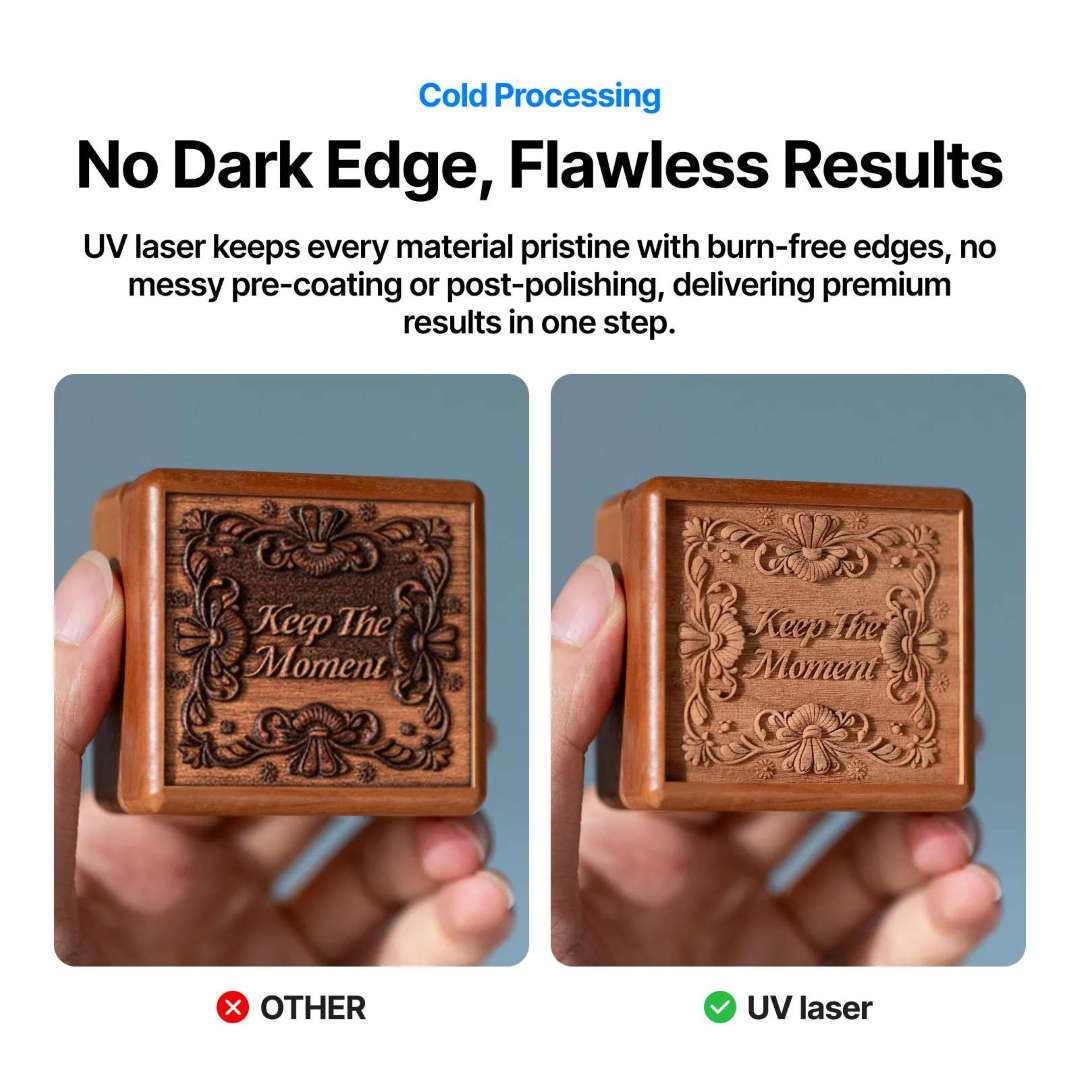

En madera, la diferencia entre el procesamiento térmico y el procesamiento en frío es visible a simple vista. Un láser convencional deja bordes oscuros y chamuscados, mientras que el F2 Ultra UV produce una textura de relieve limpia sin ninguna carbonización, sin necesidad de cinta de enmascarar, tratamiento químico ni lijado. Este mismo comportamiento de proceso limpio se extiende al jabón, el chocolate, la silicona y la cerámica, materiales que se deforman o se descoloran con el calor.
Cinta transportadora Auto Streamline™ y producción por lotes

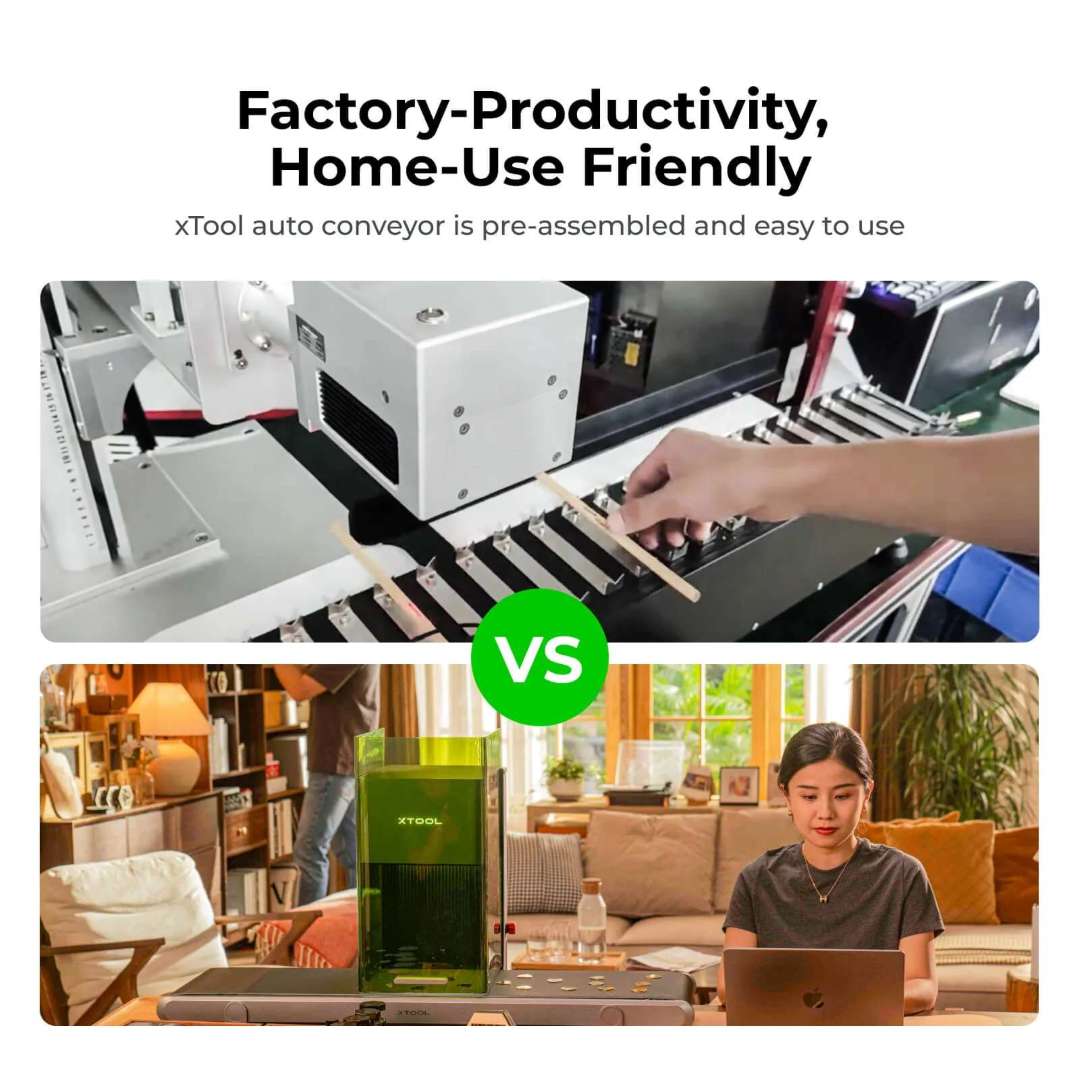

La cinta transportadora cierra la brecha entre un grabador de precisión de una sola pieza y un sistema de producción. Llega preensamblada, se conecta con un único cable y entrega el control a la cámara inteligente de la máquina. Se adapta tanto a una configuración totalmente automatizada de estilo industrial como a la misma unidad ejecutando trabajos por lotes en un escritorio doméstico con un solo operario y un ordenador portátil.

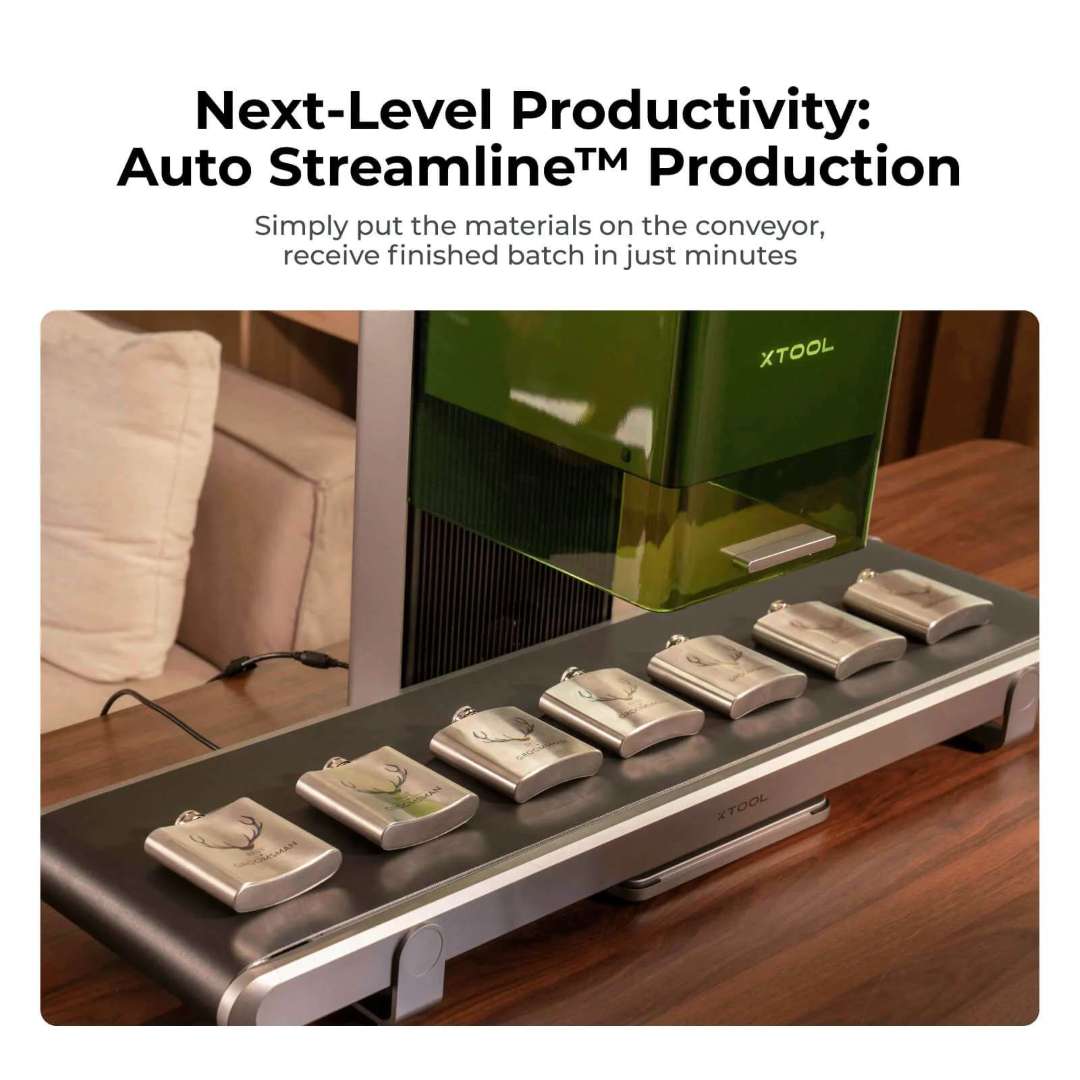

Para ejecutar un lote, los materiales se colocan sobre la cinta, el trabajo se confirma en xTool Creative Space y las piezas terminadas se recogen al final. La cámara inteligente identifica la forma de cada pieza y mapea el diseño de grabado sobre ella con precisión, eliminando el reposicionamiento manual entre piezas.
La instalación de la cinta transportadora amplía el área de trabajo de superficie estándar de 200 × 200 mm a 220 × 500 mm, un aumento de dos veces en la longitud de grabado que permite diseños de gran formato y series de producción de piezas largas.

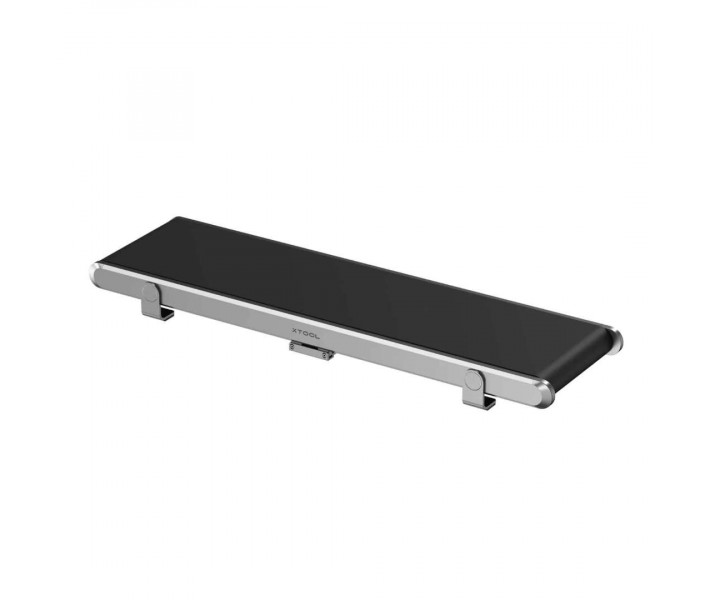

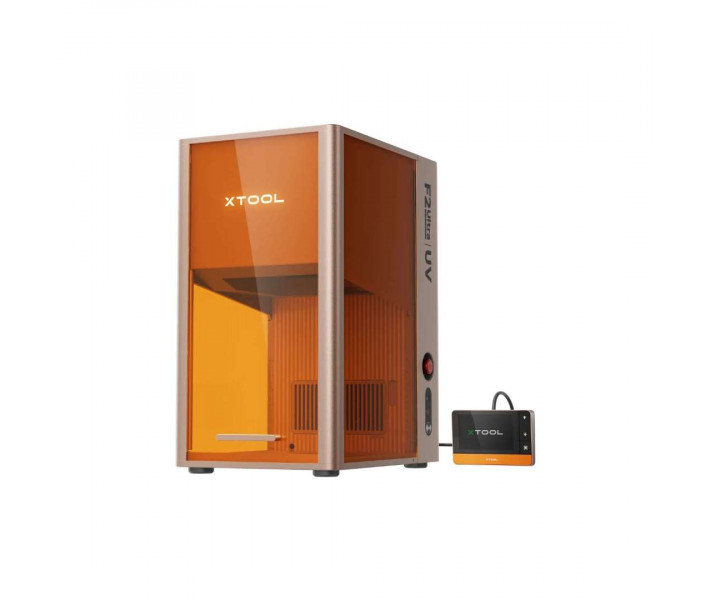

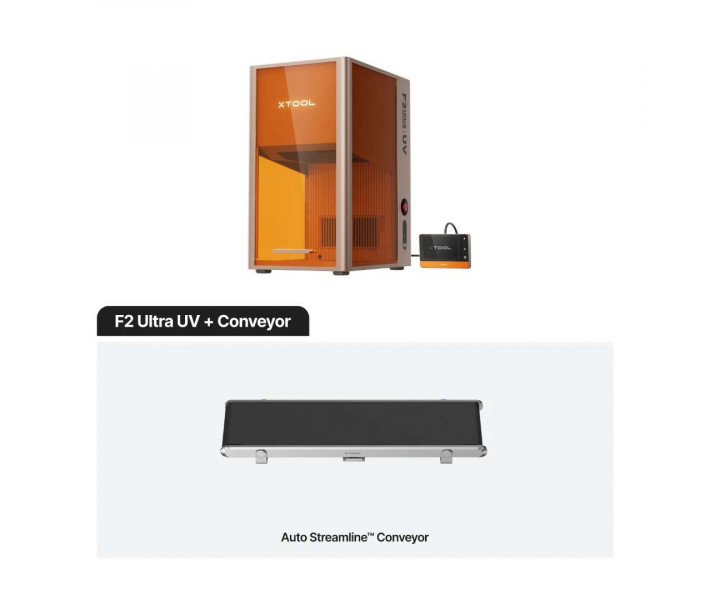

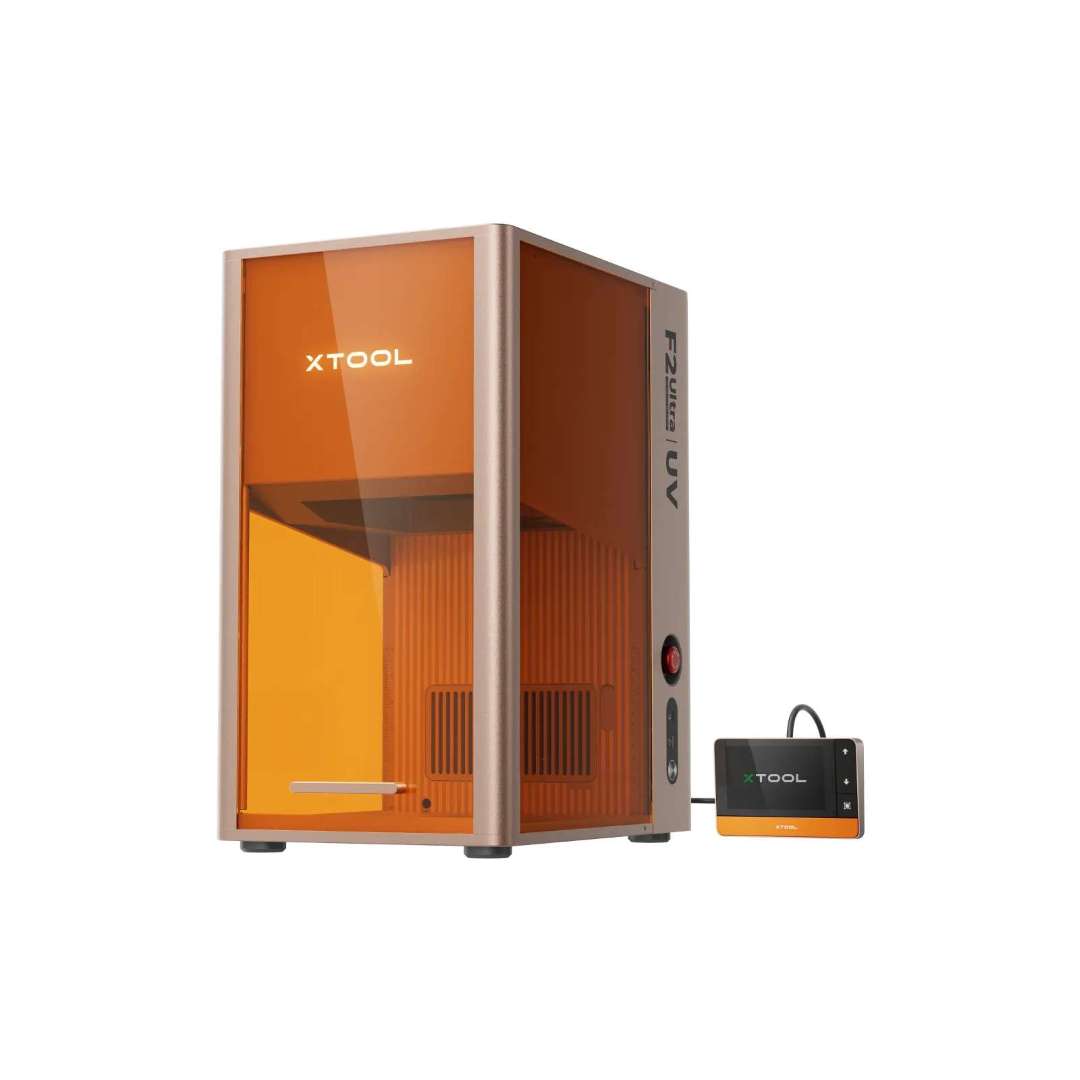

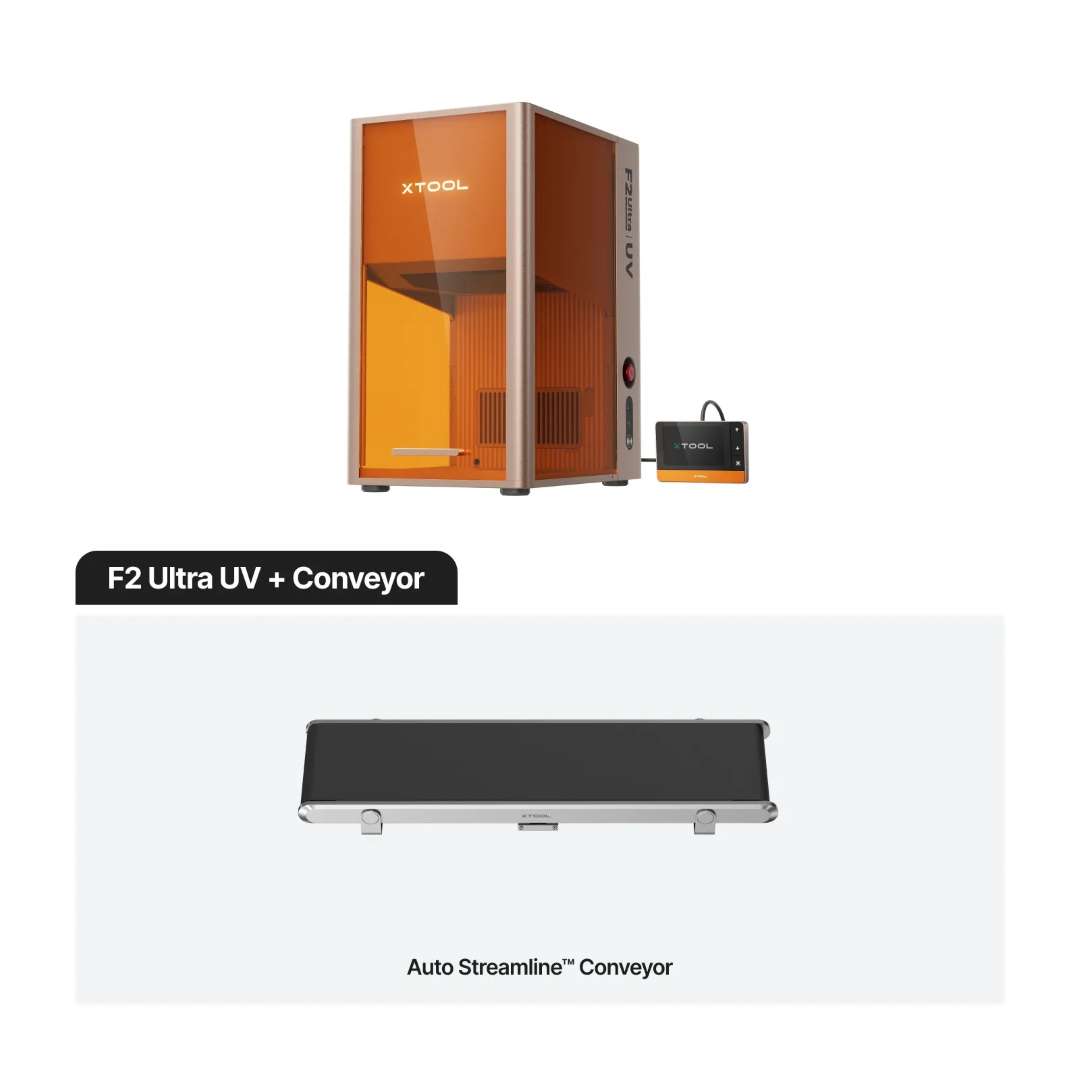

El paquete combina el F2 Ultra UV, con su recinto protector de tono ámbar y controlador externo con pantalla táctil, con la cinta transportadora, una plataforma compacta de aleación de aluminio que se conecta directamente a la base de la máquina con piezas de fijación específicas.
La cinta transportadora cubre dos modos de producción distintos. Para formatos grandes, mueve el material bajo el láser fijo, de modo que un diseño que abarca los 220 × 500 mm completos se convierte en un único trabajo ininterrumpido. Para lotes, múltiples objetos idénticos se colocan uno junto al otro (colgantes, cucharas, tarjetas en blanco o fichas) y se grabaron en una sola pasada.

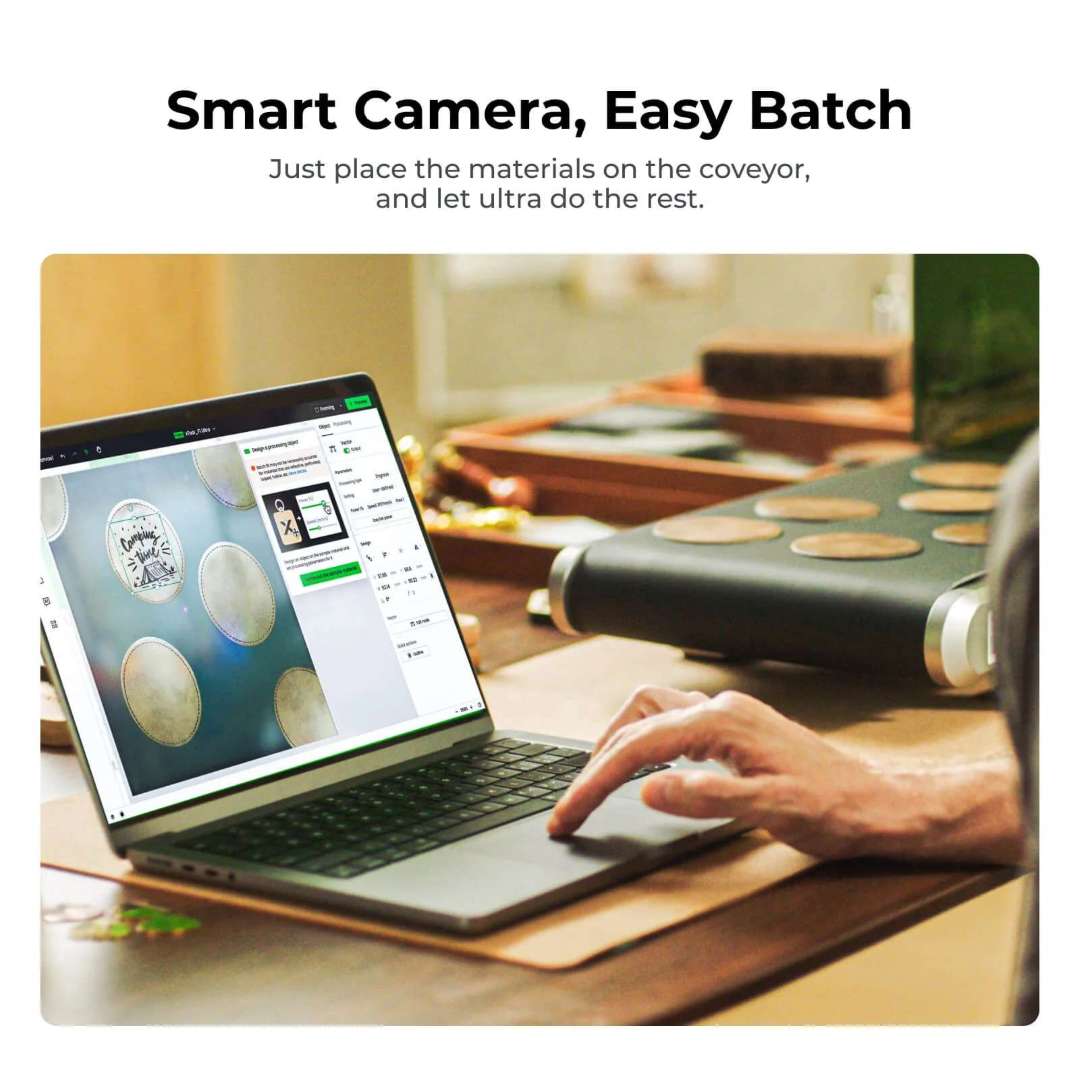

Más allá de la vista previa, la cámara inteligente identifica el contorno de cada objeto en la cinta transportadora y mapea el diseño sobre él automáticamente, algo visible aquí cuando xTool Creative Space detecta posavasos circulares en la cinta y posiciona la ilustración en cada uno de ellos mientras el operario supervisa desde un ordenador portátil.
Dominio del vidrio y precisión de doble lente

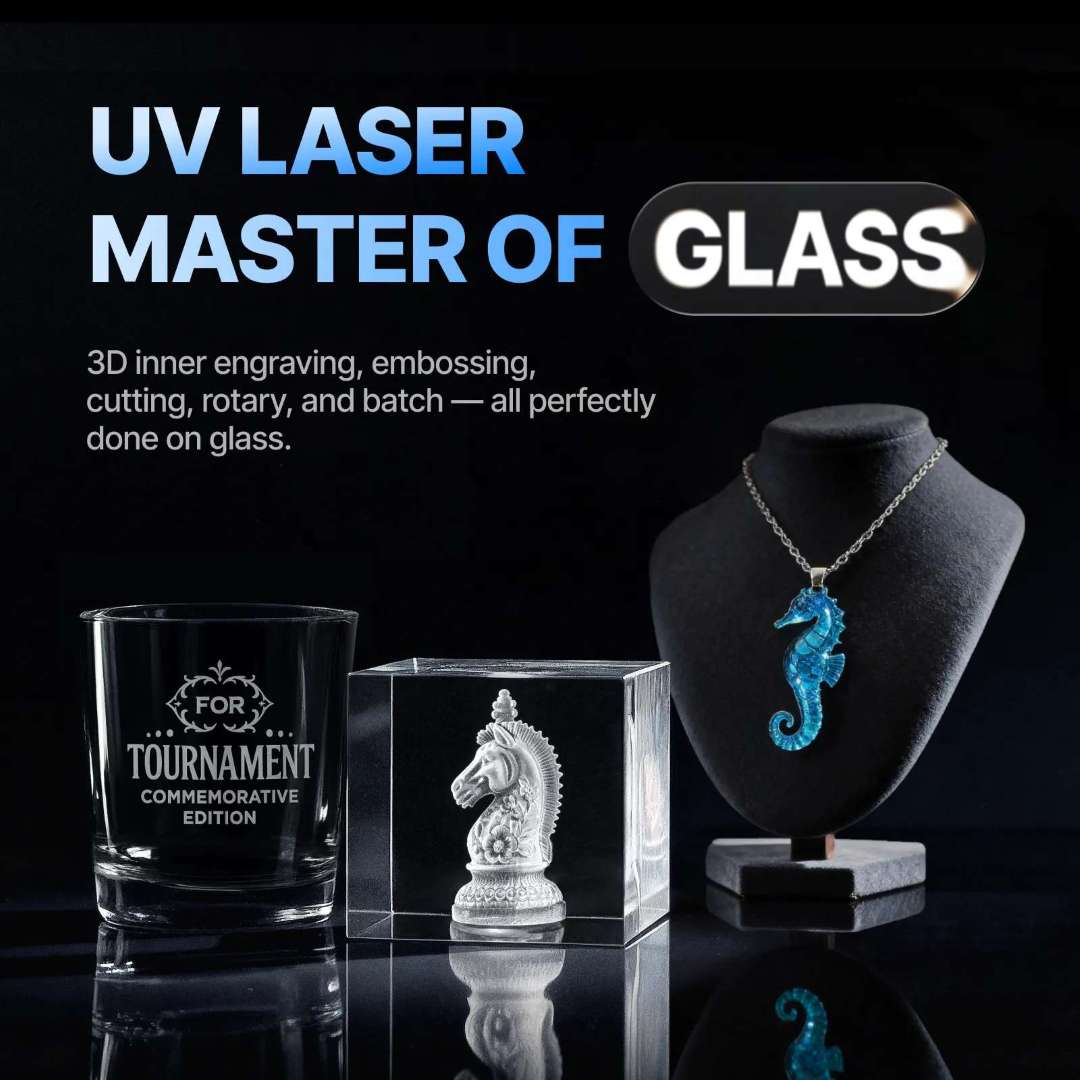

Ningún otro láser de sobremesa maneja el vidrio como lo hace una fuente UV. El F2 Ultra UV puede enfocar el haz por debajo de la superficie de bloques de vidrio, bolas de cristal y acrílico transparente para crear grabados subsuperficiales 3D permanentes mientras la superficie exterior permanece intacta. La velocidad de procesamiento alcanza hasta un 180% más rápido que las máquinas UV tradicionales, y las operaciones de superficie incluyen grabado plano, repujado, corte y grabado rotativo de hasta 150 mm de diámetro.

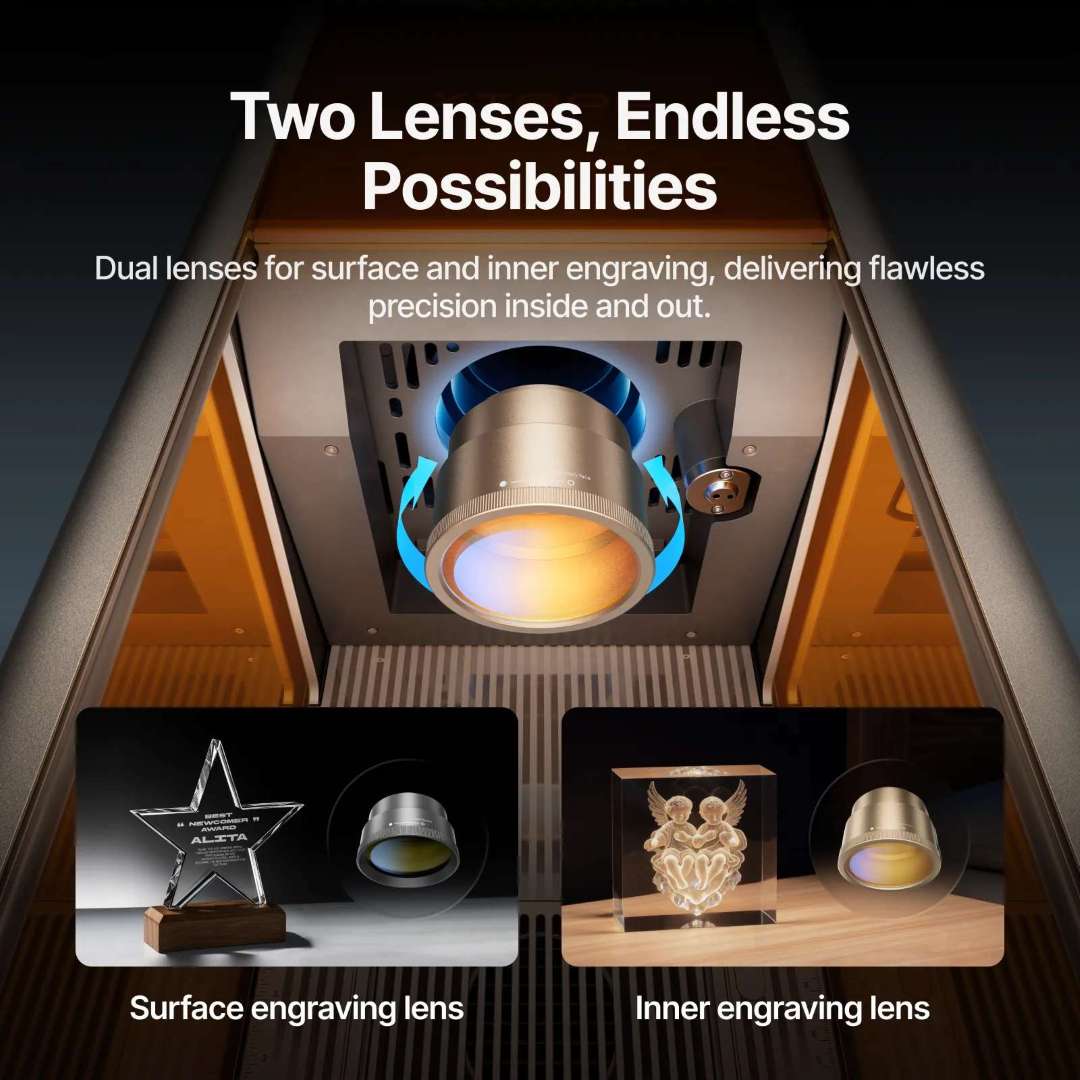

Dos lentes de campo intercambiables, una para grabado interior (70 × 70 mm) y otra para trabajo de superficie (200 × 200 mm), permiten que una sola máquina cubra ambos flujos de trabajo sin modificación mecánica. Estas lentes son específicas del F2 Ultra UV y no son intercambiables con la óptica estándar del F2 Ultra.

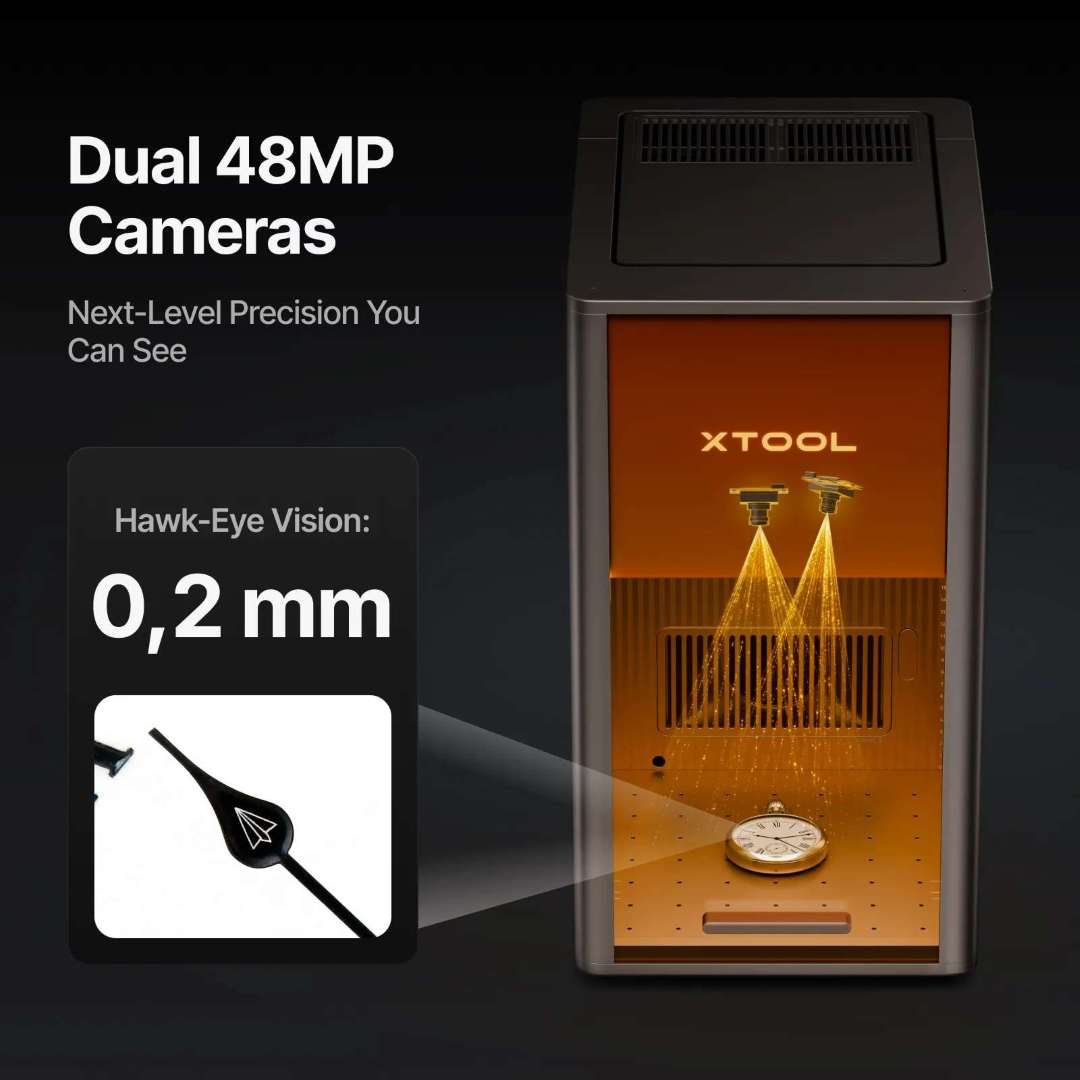

Dos cámaras de 48 MP trabajan en conjunto para el autoenfoque, el posicionamiento automático y la vista previa en tiempo real, alcanzando una precisión de posicionamiento de 0,2 mm, un 60% más precisa que los sistemas de una sola cámara. Un sistema de medición LiDAR añade una segunda capa de verificación para un enfoque preciso en superficies curvas e irregulares.
Una resolución vectorial de 0,001 mm y una resolución de movimiento de 0,00133 mm en el modo de grabado interior producen un nivel de detalle que rivaliza con los sistemas de marcado industriales, lo suficientemente fino para mantener legible bajo aumento un texto microgravado en un anillo de diamante sin dañar la superficie de la gema.
Seguridad, recinto y calidad de fabricación
El F2 Ultra UV se entrega preensamblado con certificación de seguridad láser de Clase 4. Una parada automática de emergencia detiene el haz de inmediato si se interrumpe el recinto. La cinta transportadora es compatible con el recinto protector; mantenga el recinto a no más de 5 mm por encima de la superficie del material durante el funcionamiento, y reserve el uso de la cinta transportadora para personal capacitado, ya que los haces de láser difusos pueden salir por las aberturas del recinto. La máquina funciona de 10 °C a 30 °C y se almacena hasta -10 °C.
La cinta transportadora está fabricada en material PU certificado según los estándares de la Proposición 65 de California, una alternativa más segura a las cintas de PVC habituales. Su estructura de aleación de aluminio pesa 8,545 kg, lo que facilita su reposicionamiento. La cinta de PU abarca la totalidad del recorrido de 500 mm y admite piezas de hasta 81,5 mm de grosor, mientras que su compacta huella de 1002 × 290 × 89 mm se ajusta junto al grabador en una mesa de trabajo estándar.
Aplicaciones
-
Joyería y relojería: Microgravado de texto en anillos de diamante y marcado de movimientos de reloj con una precisión posicional de 0,2 mm, sin dañar las superficies de las gemas o los componentes.
-
Regalos de vidrio y cristal: Crea esculturas subsuperficiales 3D dentro de bloques de cristal y bolas de vidrio dejando intacta la superficie exterior, ideal para bloques de fotos personalizados y trofeos.
-
Estudios de producción por lotes: Utiliza la cámara inteligente de la cinta transportadora Auto Streamline™ para grabar hasta 10 kg de artículos idénticos (colgantes, petacas, posavasos o fichas) en una sola pasada automatizada.
-
Materiales sensibles al calor: Procesa jabón, chocolate, silicona y cerámica mediante un procesamiento UV en frío, evitando la deformación o decoloración que causan los láseres térmicos.
-
Materiales transparentes y reflectantes: Graba acrílico totalmente transparente, vidrio claro y silicona, materiales que los láseres de CO₂ y de fibra reflejan o atraviesan sin efecto alguno.
-
Artículos de merchandising a escala: Marca tapas de teclado, tarjetas de negocio de acrílico, medallones metálicos, denim y tazas de cerámica a lo largo de la extensa área de trabajo de la cinta transportadora de 220 × 500 mm.
-
Grabado de gran formato: Mueve el material de forma continua bajo el láser fijo para grabar un único diseño que abarca la totalidad de los 500 mm de longitud de la cinta transportadora, como un panel de fotos familiar.
Compatibilidad del xTool F2 Ultra UV + cinta transportadora Auto Streamline™
-
Dispositivos compatibles con la cinta transportadora: xTool F2 Ultra UV, F2 Ultra (individual), F1 Ultra.
-
Lentes de campo: las lentes de grabado interior y de superficie son específicas del F2 Ultra UV y no son intercambiables con la óptica estándar del F2 Ultra.
-
Recinto: el recinto protector es compatible con la cinta transportadora siempre que se mantenga a no más de 5 mm por encima de la superficie del material.
Contenido de la caja
Grabador láser xTool F2 Ultra UV (preensamblado)
Cinta transportadora xTool Auto Streamline™
Cable de conexión (cinta transportadora a máquina)
-
Kit de fijación F2 Ultra (piezas de fijación C y D, tornillos M4×8, destornillador de 2,5 mm)
Adaptador de corriente
Tubo de extracción de humos
Lente de campo de grabado de superficie (preinstalada)
-
Kit de grabado interior: 1 lente de grabado interior, 1 elevador, 1 bloque de vidrio K9, 3 tarjetas de calibración
Pieza de posicionamiento en forma de L
Guía de inicio rápido
Instrucciones de seguridad
Especificaciones técnicas del xTool F2 Ultra UV + cinta transportadora Auto Streamline™
| Capacidad de procesamiento — F2 Ultra UV | |
|---|---|
| Tipo de láser | Láser UV de 5 W y 355 nm |
| Modo de procesamiento | Grabado láser, corte láser |
| Materiales admitidos (grabado) | Vidrio, cristal, acrílico, madera, metal, cuero, plástico, goma, silicona, cerámica y más |
| Materiales admitidos (corte) | Vidrio, plásticos (PE, PP, EVA, PET, etc.), tela, cuero, acrílico (no totalmente transparente), papel, madera y más |
| Área de trabajo (grabado interior) | 70 × 70 mm |
| Área de trabajo (grabado de superficie) | 200 × 200 mm |
| Área de trabajo (grabado de superficie con cinta transportadora) | 200 × 500 mm |
| Velocidad máxima de trabajo | 15.000 mm/s |
| Capacidad máxima de corte láser (madera de tilo) | 15 mm en múltiples pasadas |
| Capacidad máxima de corte láser (acrílico) | 12 mm en múltiples pasadas |
| Altura máxima de procesamiento | 150 mm |
| Diámetro máximo de grabado rotativo | 150 mm |
| Software inteligente y funcionamiento — F2 Ultra UV | |
| Software compatible | xTool Studio |
| Sistema operativo | Windows / macOS |
| Método de conexión | USB / Wi-Fi / IP |
| Ficheros admitidos (2D) | SVG, DXF, JPG, JPEG, GIF, PNG, BMP, WEBP |
| Ficheros admitidos (3D) | STL, OBJ, AMF, 3MF, GLB, PLY |
| Compatibilidad con Aimake | Sí |
| Preensamblado | Sí |
| Cámara integrada | Doble cámara de 48 MP |
| Método de posicionamiento | Posicionamiento por cámara |
| Modo de enfoque | Autoenfoque |
| Sistema de medición | Sistema de medición LiDAR |
| Método de vista previa | Vista previa por cámara inteligente, vista previa en vivo de luz de alta velocidad |
| Exactitud y precisión — F2 Ultra UV | |
| Tamaño del punto láser | 0,02 × 0,02 mm |
| Precisión de posicionamiento | 0,2 mm (cámara) |
| Precisión de medición | 0,2 mm (cámara) |
| Resolución de imagen | 48 MP |
| Resolución de movimiento (grabado interior) | 0,00133 mm |
| Resolución de ajuste vectorial | 0,001 mm |
| Especificaciones generales — F2 Ultra UV | |
| Certificación de seguridad | Seguridad láser de Clase 4 |
| Dimensiones de la máquina | 294 × 429 × 520 mm |
| Peso de la máquina | 22,5 kg |
| Potencia máxima de entrada de la máquina | 348 W |
| Voltaje de entrada del adaptador de corriente | 110 V – 240 V, CA 50/60 Hz |
| Temperatura de almacenamiento | -10 °C – 60 °C |
| Temperatura de funcionamiento | 10 °C – 30 °C |
| Humedad de almacenamiento | 10 – 60% Hr |
| Especificaciones de la cinta transportadora Auto Streamline™ | |
| Dispositivos compatibles | xTool F2 Ultra UV, F2 Ultra (individual), F1 Ultra |
| Área máxima de procesamiento | 500 × 220 mm |
| Grosor máximo del material | menos de 81,5 mm |
| Capacidad de carga máxima | 10 kg |
| Material de la cinta | PU (certificado por la Proposición 65 de California) |
| Dimensiones del producto | 1002 × 290 × 89 mm |
| Peso del producto | 8,545 kg |
| Dimensiones del paquete | 1120 × 400 × 175 mm |
| Temperatura de trabajo | 0 °C – 35 °C |
| Material del bastidor | Aleación de aluminio ligera |
