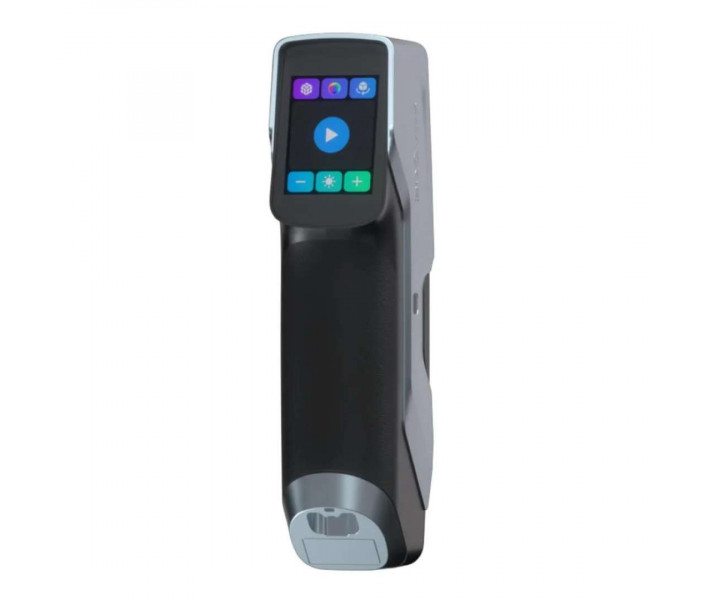

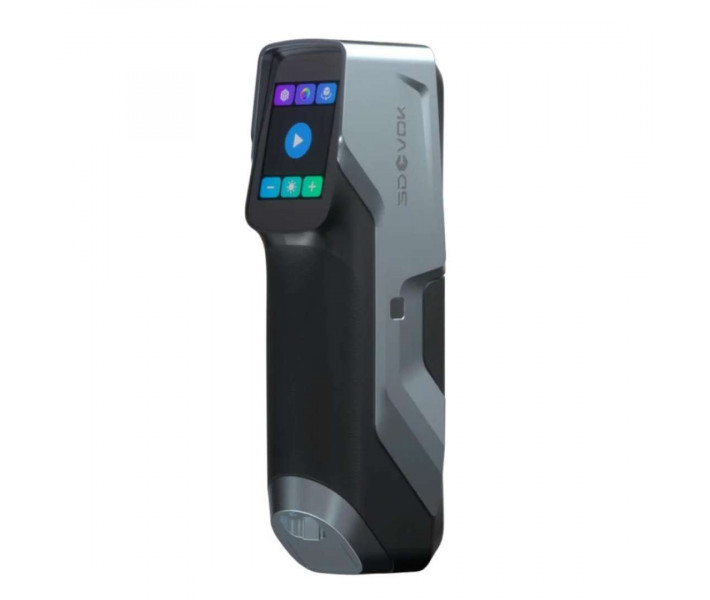

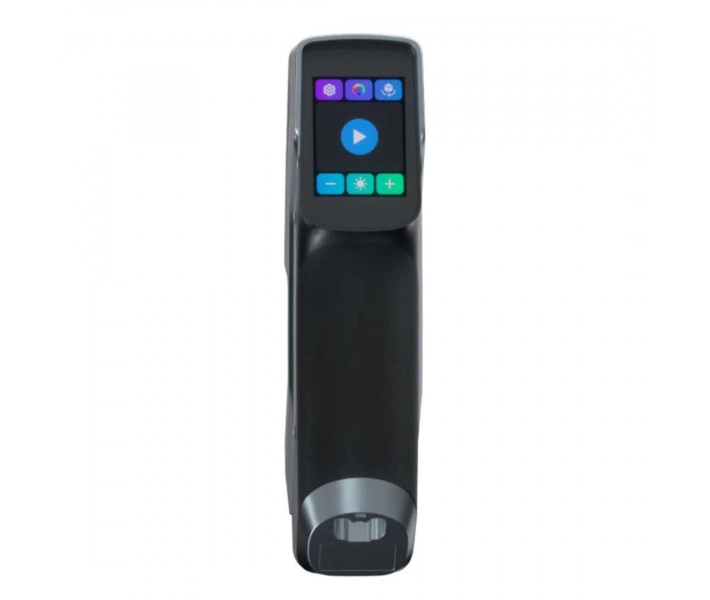

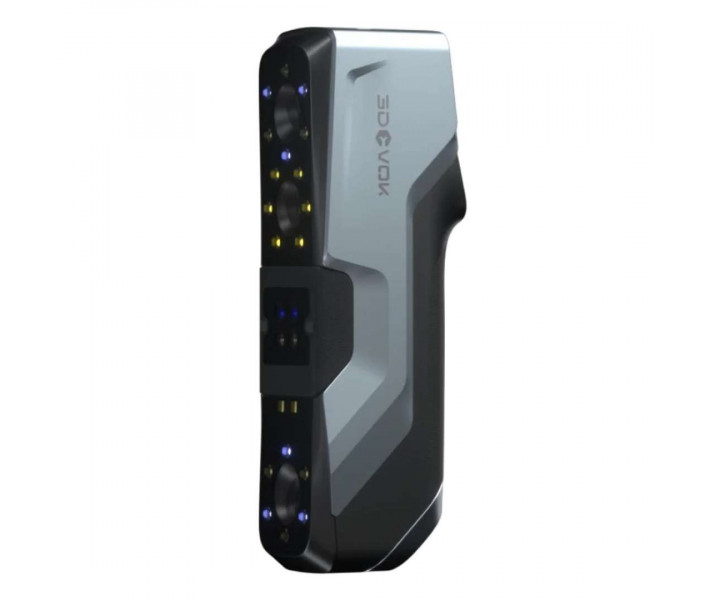

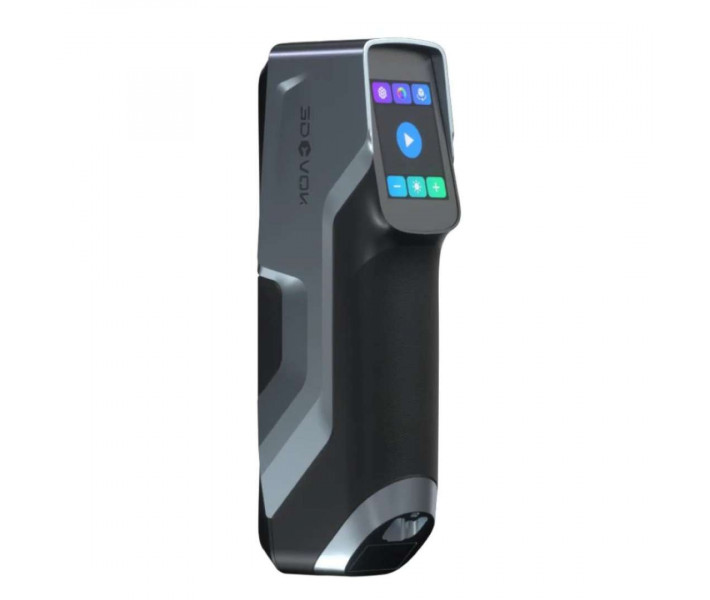

3DeVOK MT Gen2 — escáner 3D de mano con cuatro fuentes de luz para ingeniería inversa e inspección. En comparación con el modelo MT anterior, el Gen2 añade un modo de línea única para orificios profundos. El escáner procesa materiales oscuros, reflectantes y complejos sin aplicar polvo. Los modos se pueden cambiar directamente durante el escaneado, según la geometría de la pieza.
Características y ventajas principales
- Precisión base: hasta 0,03 mm — Esta precisión cumple los requisitos del modelado de alta precisión en ingeniería inversa industrial.
- Resolución: hasta 0,05 mm — El modo de 11 líneas paralelas captura los pequeños elementos de la superficie con el máximo detalle.
- Frecuencia de fotogramas: hasta 80 fps — El modo de 34 líneas cruzadas con alineación por marcadores proporciona la velocidad necesaria para piezas complejas.
- Escaneado sin polvo: 3DeVOK MT Gen2 trabaja con materiales oscuros, reflectantes y complejos, por lo que no es necesario preparar la superficie con polvo.
- Modo de línea única: una línea láser azul independiente mejora la captura de orificios profundos y rincones ciegos. Es la diferencia clave del Gen2 respecto al modelo MT anterior.
- Alineación híbrida: los tres modos de láser azul admiten alineación híbrida. Para el ensamblado se necesitan pocos marcadores o ninguno.
- Escaneado inalámbrico: la empuñadura opcional 3DeVOK Airgo permite el escaneado inalámbrico de proyectos medianos y grandes. El progreso se muestra en un dispositivo móvil o en una tableta.
Cuatro fuentes de luz de 3DeVOK MT Gen2
3DeVOK MT Gen2 combina cuatro fuentes de luz en un solo escáner. Cada una se encarga de una tarea de escaneado distinta. El modo se elige según la geometría de la pieza y el estado de la superficie.

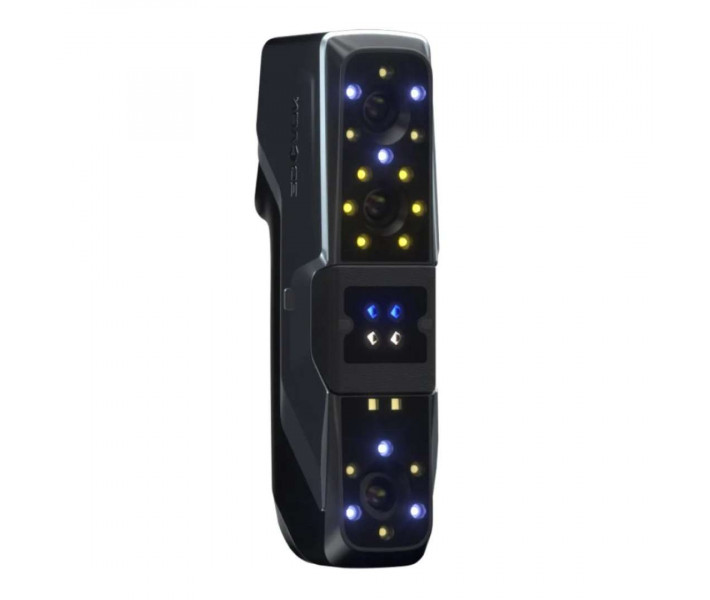

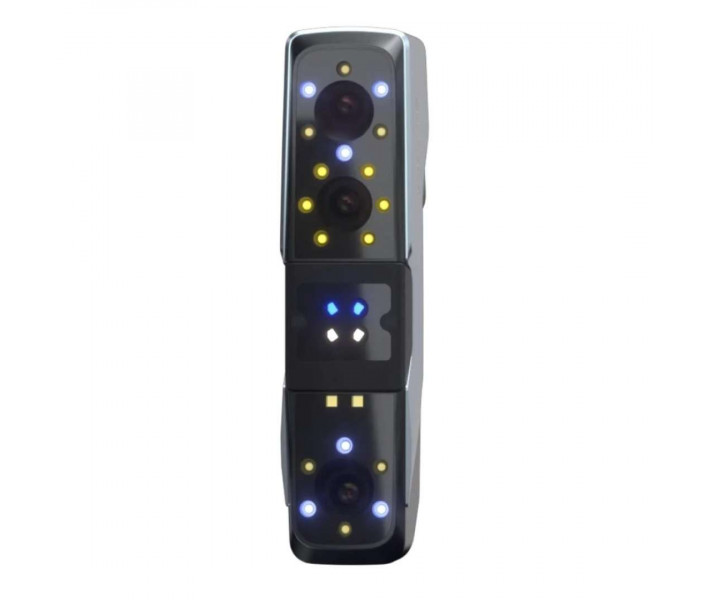

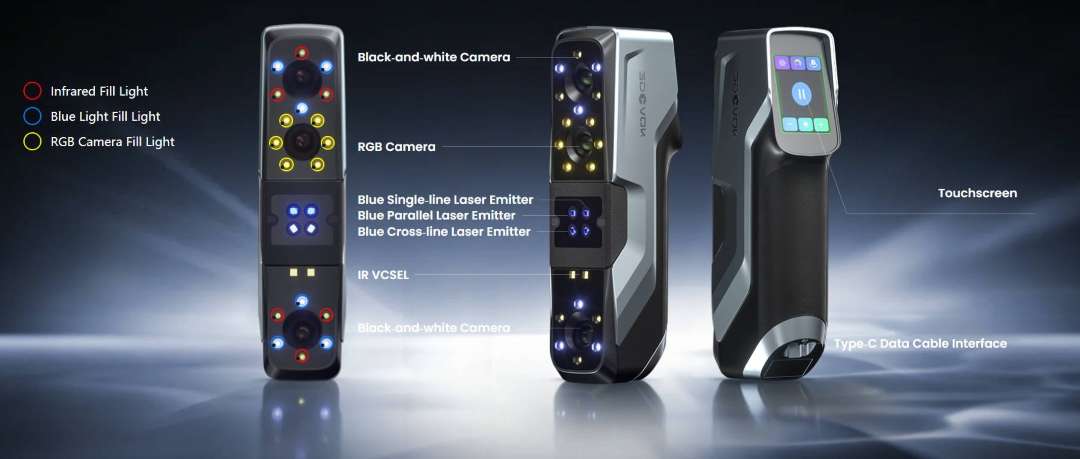

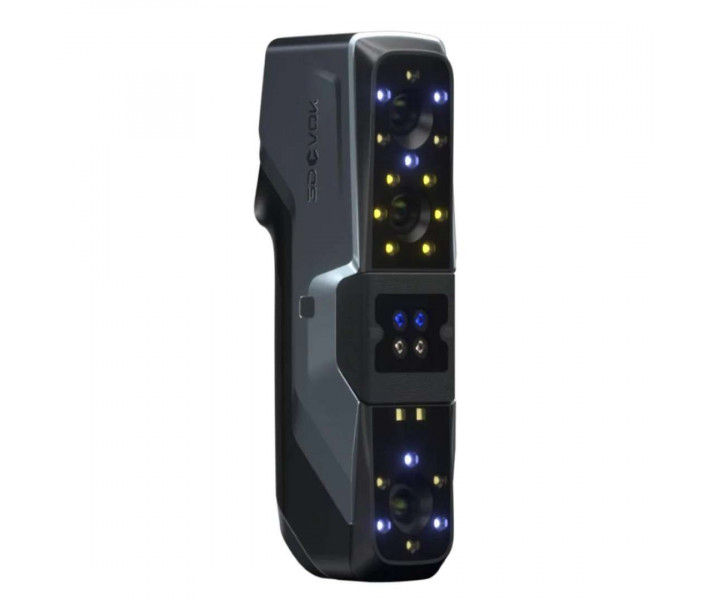

En el esquema se señalan las cámaras y las fuentes de luz en la carcasa del dispositivo. Para la conexión con el PC se utiliza la interfaz USB 3.0.
- 34 líneas cruzadas de láser azul: ofrecen una precisión de hasta 0,03 mm y hasta 80 fps en el modo de alineación por marcadores. Esta fuente está pensada para piezas complejas y tareas de ingeniería inversa industrial.
- 11 líneas paralelas: capturan elementos pequeños con una resolución máxima de 0,05 mm. La distancia máxima de escaneado en este modo es de 295 mm.
- Una línea de láser azul: mejora la captura de orificios profundos y zonas de difícil acceso. La distancia máxima de escaneado es de 600 mm y la resolución va de 0,1 a 5,0 mm.
- Luz estructurada IR Vcsel: proporciona una precisión de hasta 0,03 mm a una frecuencia de hasta 30 fps. Esta fuente tiene el mayor campo de visión de todas: de 50 mm × 75 mm a 1 100 mm × 1 000 mm.

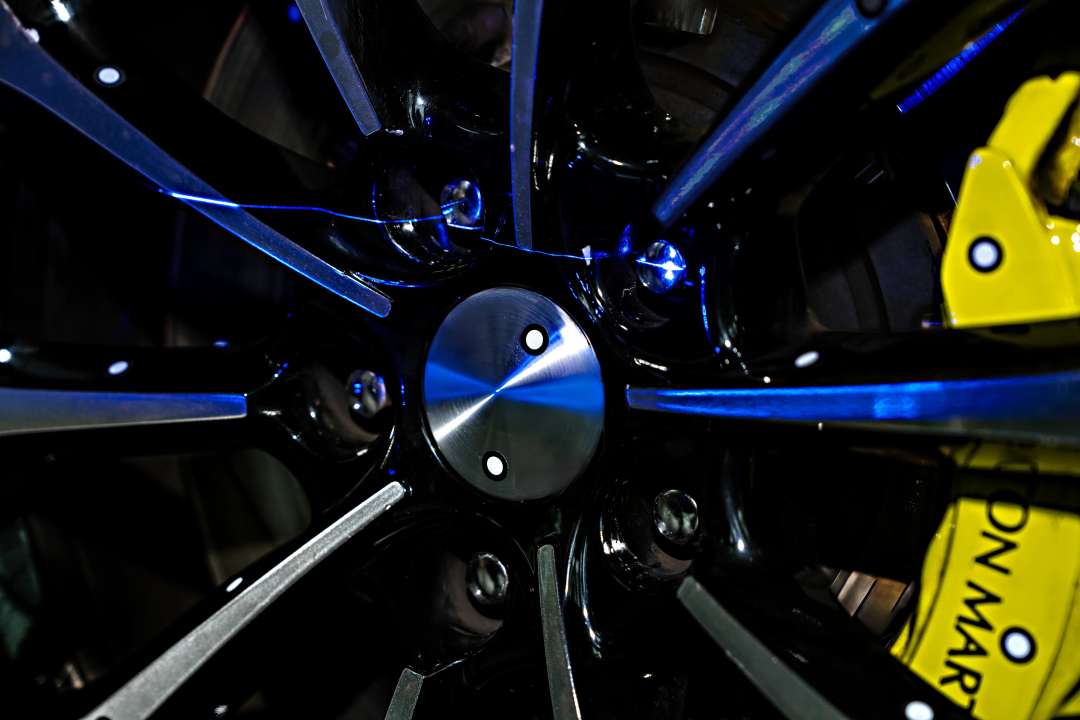

Las líneas láser azules se proyectan sobre una llanta de fundición negra y una pinza de freno amarilla. En los tres modos con láser azul el campo de visión es el mismo: de 140 mm × 140 mm a 490 mm × 490 mm.
Precisión para ingeniería inversa
La precisión volumétrica del escáner es de hasta 0,03 mm+0,04 mm/m. Describe la precisión a distancias mayores, por lo que es importante para piezas grandes. La velocidad de escaneado en los modos con láser azul alcanza los 3 300 000 puntos/s.

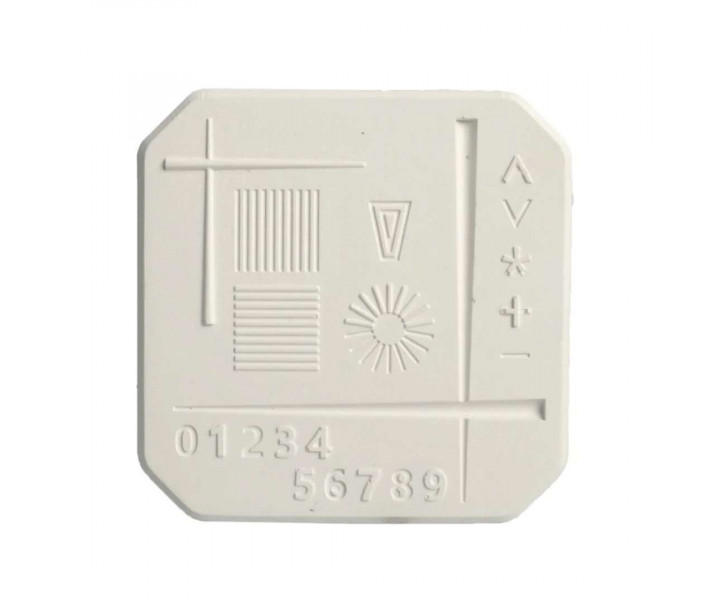

La precisión en el modo de marcadores con láser azul está confirmada por estándares de laboratorio para pruebas de precisión teórica. Para su verificación se adjunta el informe de pruebas de precisión de fábrica.
El certificado de calibración del escáner profesional 3DeVOK MT está enmarcado y colocado sobre un soporte de cristal. El suministro incluye el certificado de precisión de fábrica.
Software profesional y flujo de trabajo
El software profesional se encarga del procesamiento de los datos tras la captura. El escaneado previo de marcadores aumenta la precisión en piezas medianas y grandes.
- Alineación de paredes finas: esta función está disponible en el software para piezas de paredes finas.
- Fusión de dos nubes de puntos: dos nubes de puntos se pueden combinar en un solo modelo.
- Mapeado inteligente de color: la función trabaja junto con la captura de color en alta definición.
- Actualizaciones y procesamiento sin conexión: el programa admite actualizaciones y los datos se pueden procesar sin conexión en varios PC.
Los datos del escáner se transfieren a DefinSight Model y PolyWorks. En estos paquetes se realizan el modelado CAD y el desarrollo 3D, así como la inspección. Para la impresión 3D se admiten los formatos .stl, .obj y otros.
Para el procesamiento se recomienda un PC con 32 GB de memoria RAM y una tarjeta gráfica dedicada NVIDIA RTX3060 o superior. Los requisitos completos se indican en la tabla de especificaciones técnicas.

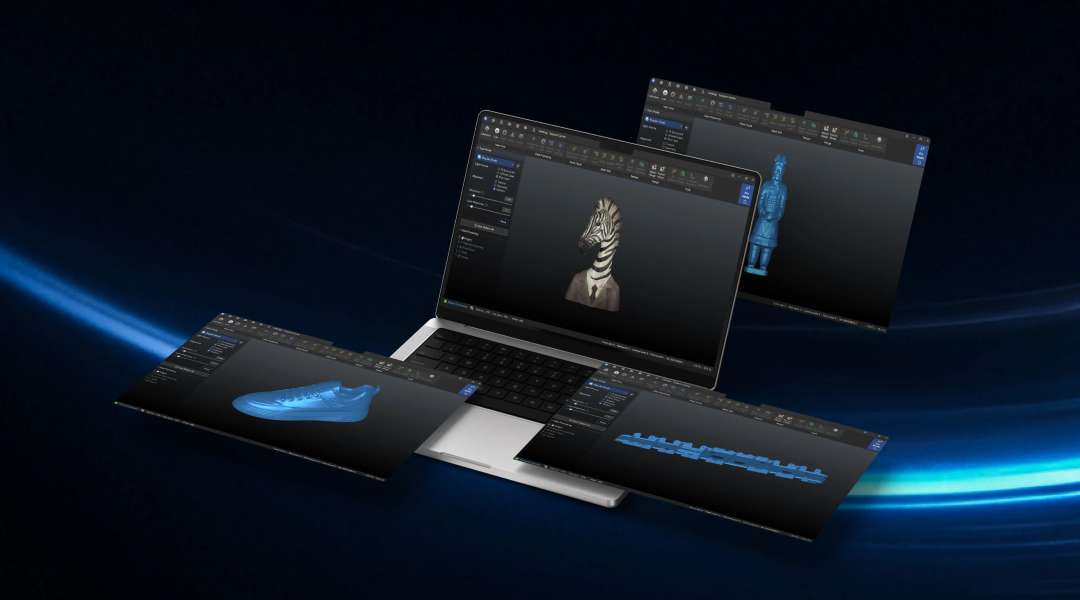

La interfaz del software está abierta en un portátil y, junto a ella, hay ventanas flotantes con modelos 3D. Entre ellos, un busto de cebra con textura y un guerrero de terracota.
Superficies complejas, color y textura
El escáner trabaja con materiales oscuros, reflectantes y complejos sin polvo. La preparación del objeto se limita, si es necesario, a colocar marcadores.

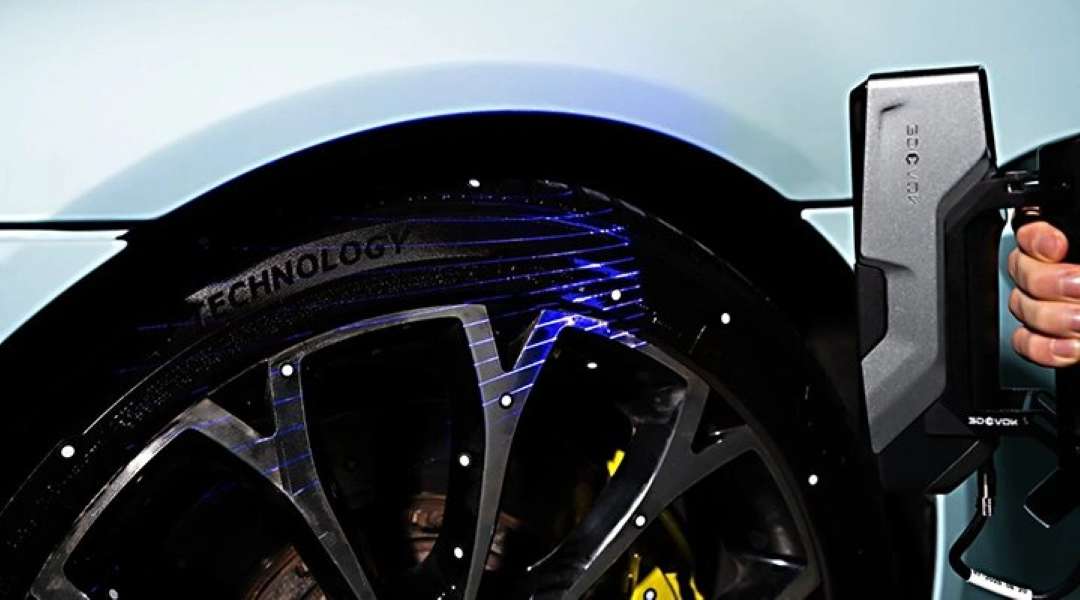

Las líneas láser azules se proyectan sobre una rueda y un neumático, en cuya superficie hay puntos marcadores blancos. El láser azul es de clase Ⅱ y la fuente IR Vcsel es de clase Ⅰ; ambas son seguras para la vista.

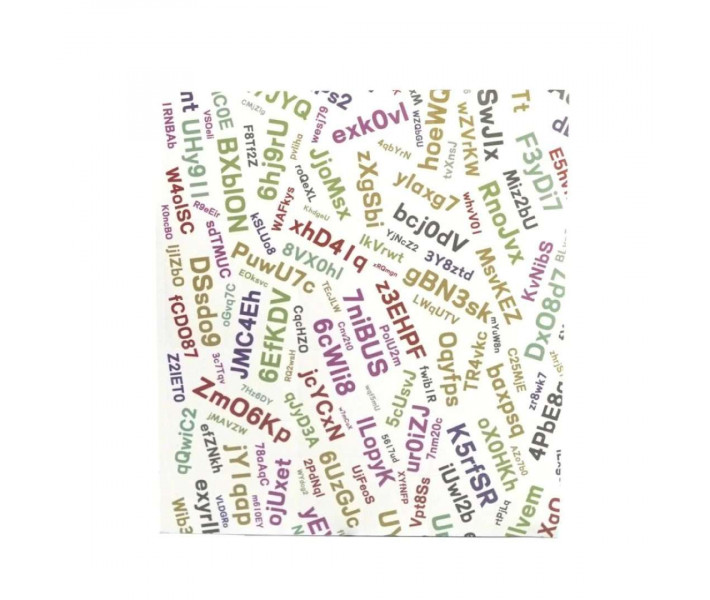

El escáner captura el color y la textura del objeto en alta definición. Esto permite digitalizar objetos pintados y con gran detalle.

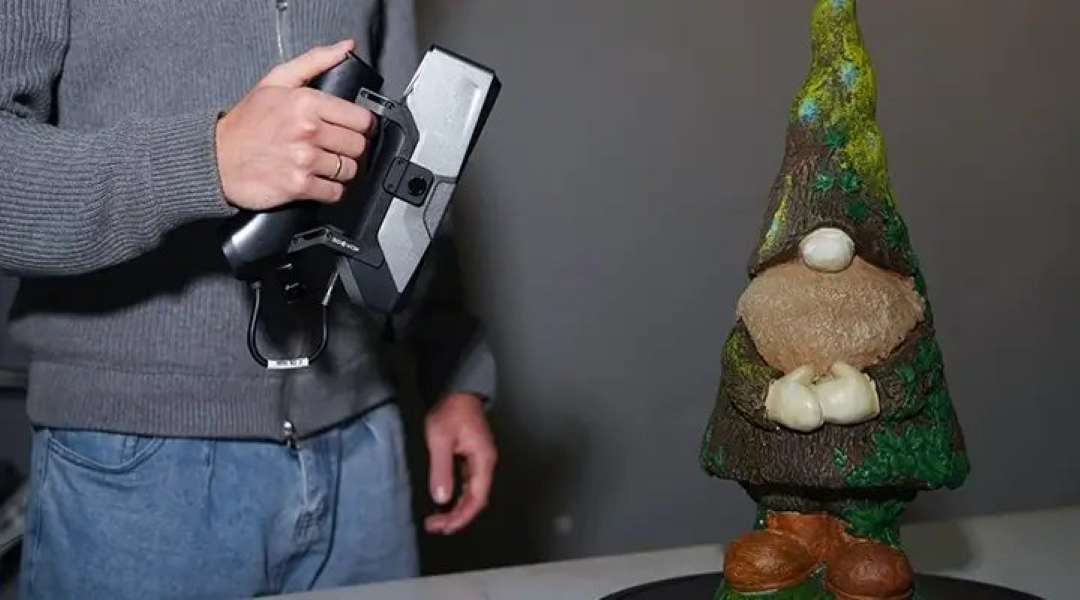

En la imagen se sostiene un escáner de mano junto a una figura de gnomo pintada. Esta figura tiene una textura detallada.
Escaneado inalámbrico
La empuñadura inalámbrica opcional 3DeVOK Airgo permite el escaneado inalámbrico de proyectos medianos y grandes. También permite trabajar al aire libre.
El progreso del escaneado se muestra en tiempo real en un dispositivo móvil o en una tableta. En la especificación, el escaneado inalámbrico figura como compatible con la empuñadura inalámbrica.

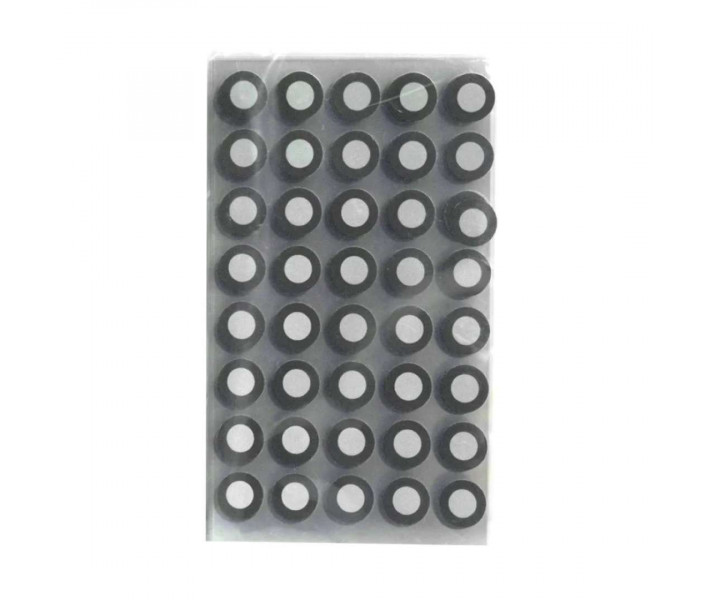

Alineación con un mínimo de marcadores
El ensamblado híbrido requiere pocos marcadores o ninguno. Está disponible en los tres modos de láser azul y se puede cambiar entre ellos directamente durante el escaneado.
Además del híbrido, el escáner admite tres modos de alineación independientes.
- Alineación por marcadores: se apoya en los marcadores colocados en el objeto. En este modo el escáner alcanza hasta 80 fps con láser azul.
- Alineación por características de textura: utiliza la textura de la superficie como referencia para unir los fotogramas.
- Alineación por características geométricas: utiliza la forma del objeto como referencia para unir los fotogramas.

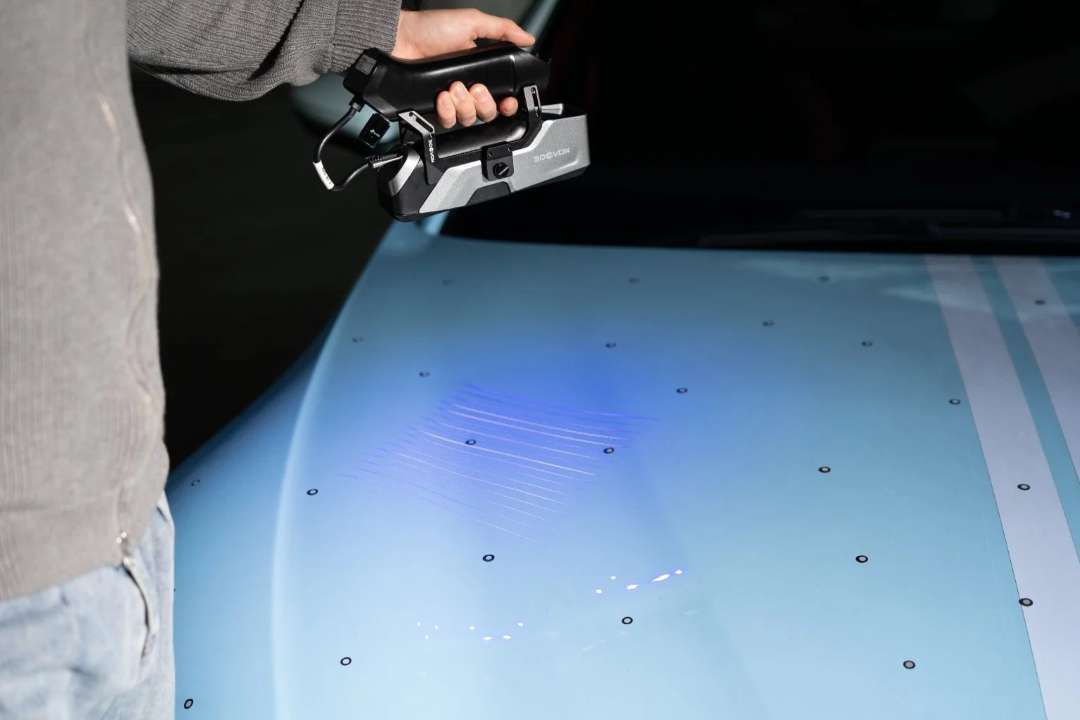

Las líneas láser azules paralelas se proyectan sobre el capó de un automóvil cubierto de marcadores de referencia negros. El modo de alineación por marcadores sigue siendo uno de los cuatro disponibles.
Fiabilidad y certificación
El escáner integra la tecnología industrial SCANOLOGY y cuenta con certificación internacional. Esta abarca CE-EMC y FCC. La especificación incluye también RoHS y WEEE. Además, se indican IEC 60825 e IEC 62471. Cierra la lista KC.

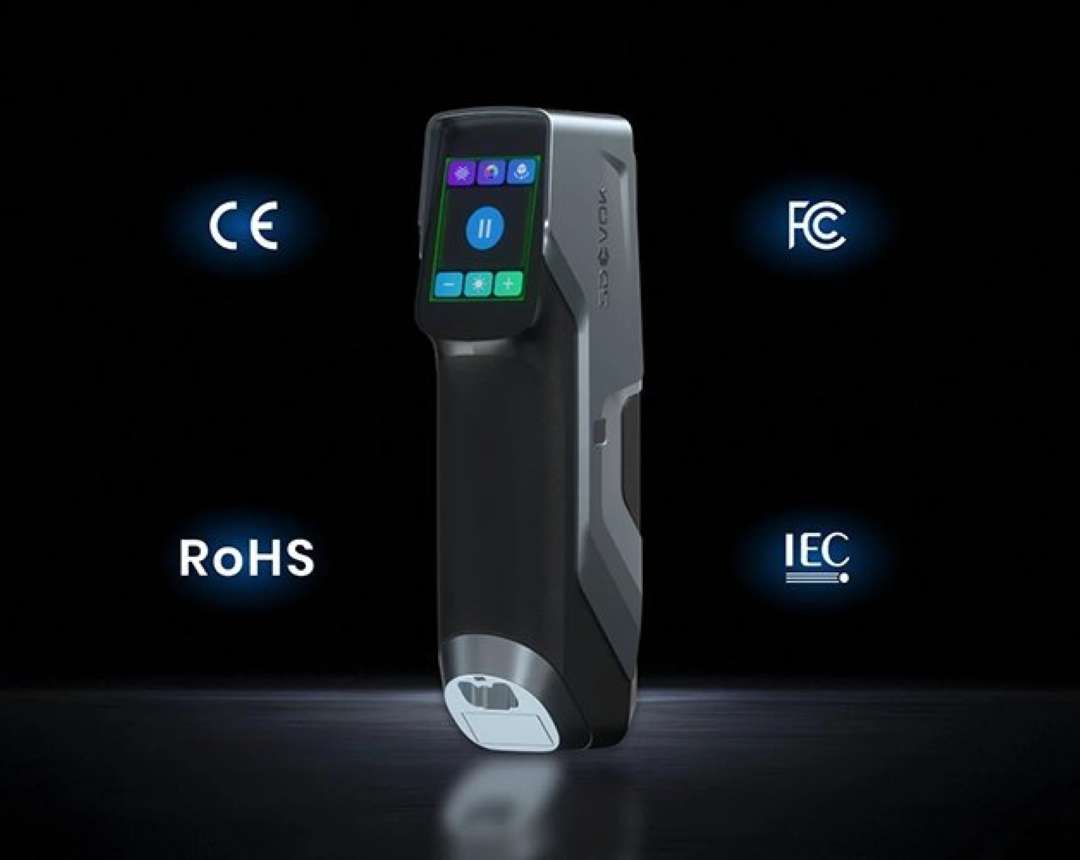

A continuación, un escáner de mano 3DeVOK con las marcas CE, FCC, RoHS e IEC. La lista completa de estándares se indica en la tabla de especificaciones técnicas.
Ámbitos de aplicación

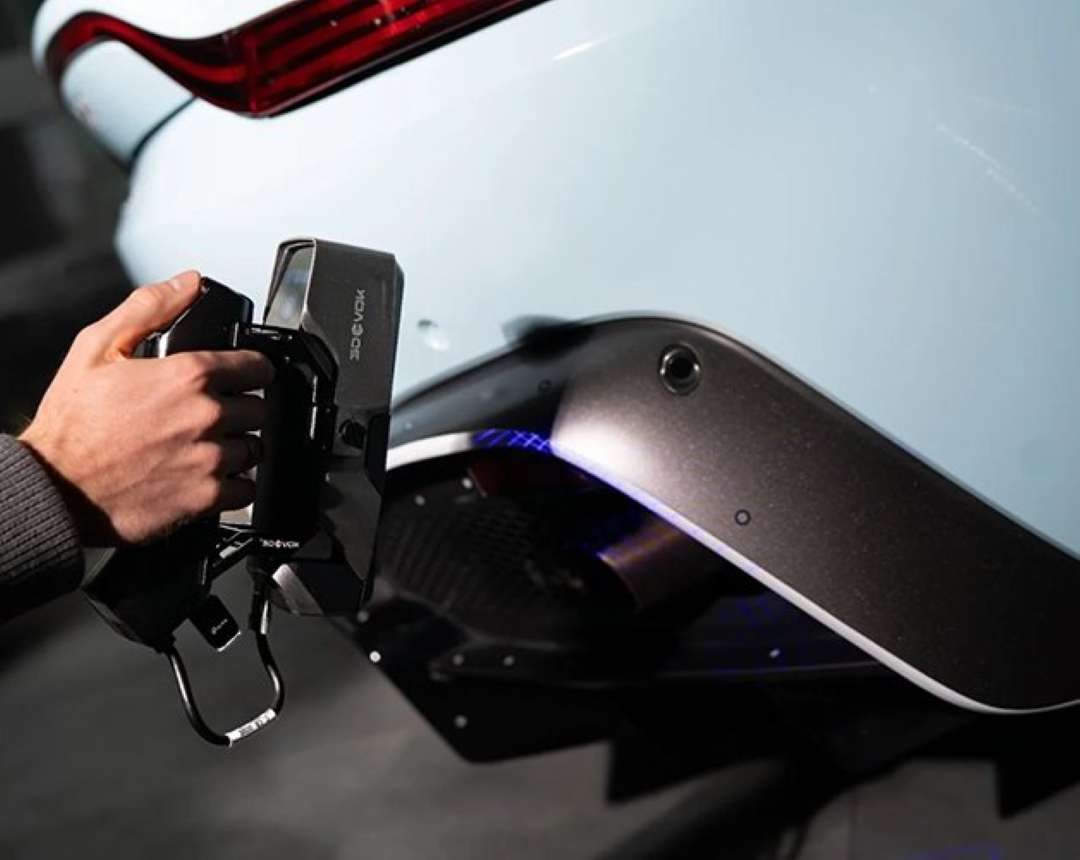

3DeVOK MT Gen2 se utiliza allí donde hay que trasladar la geometría de un objeto a CAD o verificarla. En la imagen, el escáner de mano proyecta luz láser azul sobre la parte trasera de la carrocería de un automóvil.

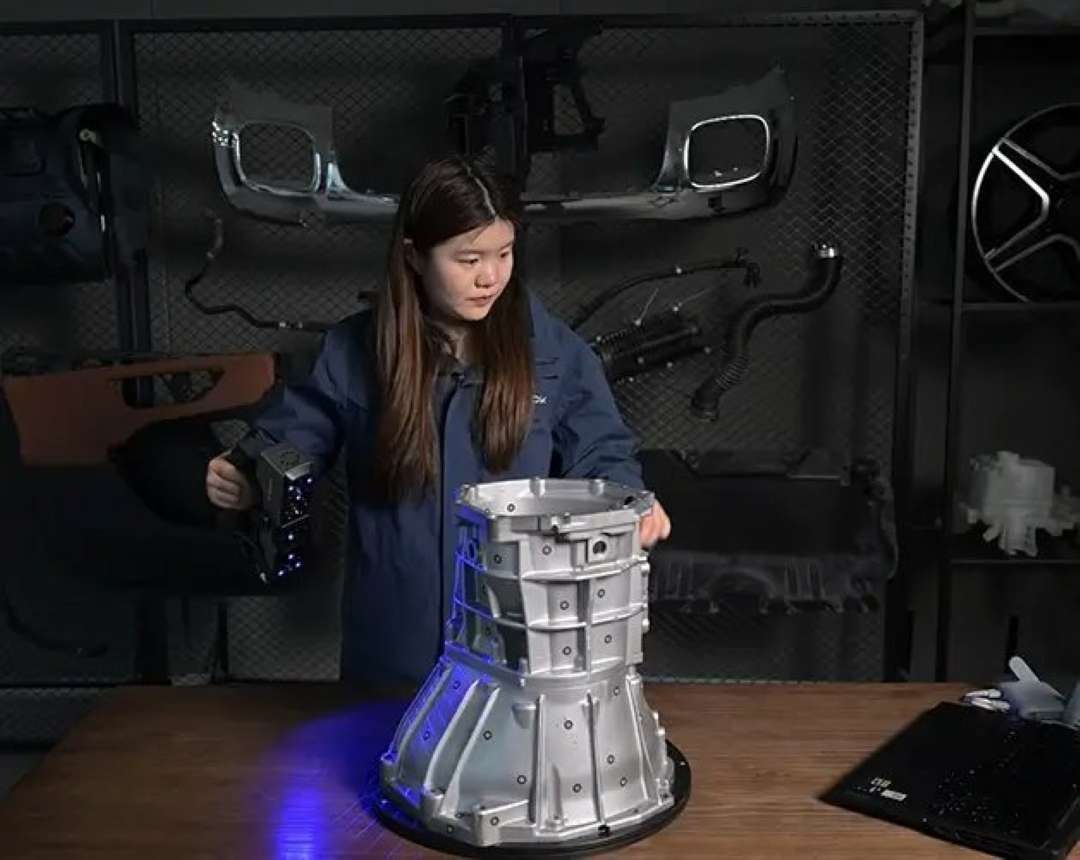

El operario escanea una gran carcasa de aluminio de una caja de cambios sobre una mesa giratoria. Es una tarea típica de ingeniería inversa de conjuntos mecánicos.
- Ingeniería inversa de piezas industriales: la fuente de 34 líneas cruzadas ofrece una precisión de hasta 0,03 mm, que cumple los requisitos del modelado de alta precisión para CAD.
- Personalización de automóviles: el escáner captura la geometría de elementos de la carrocería y de piezas a medida. Los datos se transfieren a CAD para ajustar el encaje y modificar el diseño.
- Digitalización de piezas complejas: el modo de línea única captura orificios profundos, ranuras estrechas y otras zonas de difícil acceso. Esto es necesario para el modelado 3D preciso de conjuntos mecánicos.
- Inspección 3D y análisis dimensional: los datos se transfieren a PolyWorks y DefinSight Model, y se adjunta el informe de pruebas de fábrica para verificar la precisión.
- Diseño artístico: la captura de color y textura en alta definición permite digitalizar objetos pintados y con gran detalle.
Especificaciones técnicas
Fuentes de luz y óptica
| Parámetro | Valor |
| Clase de láser | Clase Ⅱ (seguro para la vista): 34 líneas cruzadas, 11 líneas paralelas, 1 línea única de láser azul; Clase Ⅰ (seguro para la vista): luz estructurada IR Vcsel |
| Distancia focal | 34 líneas cruzadas: 325 mm; 11 líneas paralelas: 210 mm; 1 línea única: 325 mm; luz estructurada IR Vcsel: 400 mm |
| Distancia máx. de escaneado | 34 líneas cruzadas: 1 000 mm; 11 líneas paralelas: 295 mm; 1 línea única: 600 mm; luz estructurada IR Vcsel: 1 500 mm |
| Campo de visión | 34 líneas cruzadas, 11 líneas paralelas y 1 línea única: 140 mm × 140 mm – 490 mm × 490 mm; luz estructurada IR Vcsel: 50 mm × 75 mm – 1 100 mm × 1 000 mm |
Precisión y rendimiento
| Parámetro | Valor |
| Precisión base | Hasta 0,03 mm (todas las fuentes de luz) |
| Precisión volumétrica | Hasta 0,03 mm+0,04 mm/m (todas las fuentes de luz) |
| Resolución | 34 líneas cruzadas: 0,1–5,0 mm; 11 líneas paralelas: 0,05–5,0 mm; 1 línea única: 0,1–5,0 mm; luz estructurada IR Vcsel: 0,2–5,0 mm |
| Velocidad de escaneado | Hasta 3 300 000 puntos/s (34 líneas cruzadas, 11 líneas paralelas, 1 línea única); hasta 4 500 000 puntos/s (luz estructurada IR Vcsel) |
| Frecuencia de fotogramas de escaneado | Hasta 80 fps, alineación por marcadores (34 líneas cruzadas, 11 líneas paralelas, 1 línea única); hasta 30 fps (luz estructurada IR Vcsel) |
Alineación y datos
| Parámetro | Valor |
| Modo de alineación | Alineación híbrida, alineación por marcadores, alineación por características de textura y alineación por características geométricas |
| Escaneado inalámbrico | Compatible (con empuñadura inalámbrica) |
| Capacidad de captura de textura | Sí |
| Formatos de datos de salida | .obj, .stl, .ply, .asc, .mk2, .txt, .epj, .apj, .spj, .map, .sk |
| Capacidad para impresión 3D | Admite .stl, .obj y otros formatos |
Construcción y alimentación
| Parámetro | Valor |
| Dimensiones y peso del escáner | Dimensiones: 215 × 73 × 53 mm; peso: 620 g |

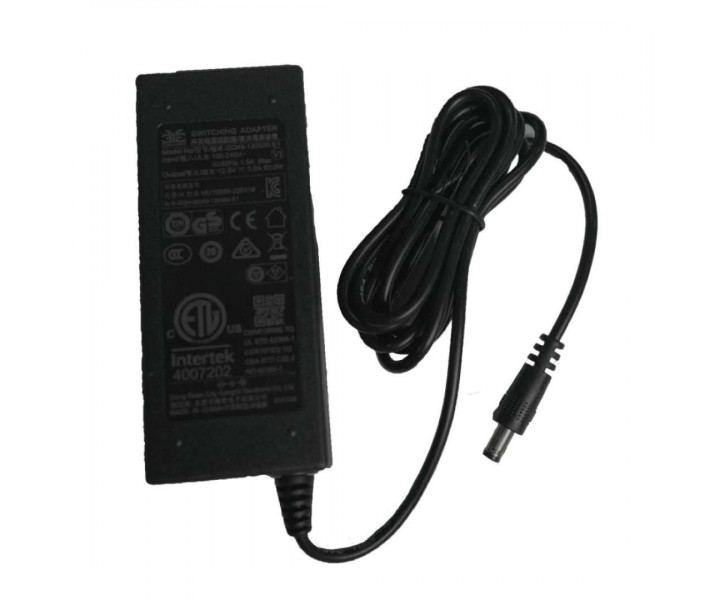

| Fuente de alimentación | DC: 12 V, 5,0 A |
| Temperatura de funcionamiento | 0 °C – 40 °C, 10 % – 90 % de humedad relativa (sin condensación) |
Conexión, PC y certificación

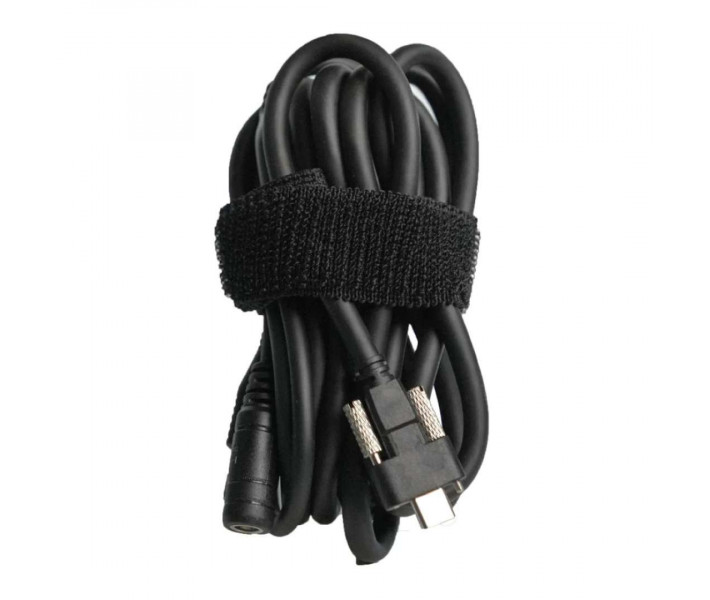

| Parámetro | Valor |
| Interfaz | USB 3.0 |
| Certificación | CE-EMC, FCC, RoHS, IEC 60825, IEC 62471, WEEE, KC |
| Configuración de PC recomendada | SO: Win10/Win11, 64 bits; procesador: i7-13650HX o superior; memoria RAM: 32 GB o más; tarjeta gráfica: tarjeta gráfica dedicada NVIDIA, NVIDIA RTX3060 o superior; memoria de vídeo: 6 GB o más |
