Marcadores reflectantes Shining3D EinScan 12 mm 1500 unidades

Los Shining3D EinScan Reflective Markers 12 mm, 1500 pcs son dianas de referencia circulares retroreflectantes diseñadas para flujos de trabajo de alineación por marcadores a distancias de trabajo superiores a 1 m, lo que permite capturar datos fiables en objetos de gran tamaño con superficies lisas, de baja textura o de geometría repetitiva. Cada set incluye 100 hojas de 15 marcadores, con un total de 1500 unidades, un diámetro interior de 12 mm y un diámetro exterior de 18 mm, dimensionados específicamente para ser detectados por el motor óptico del EINSTAR VEGA a largo alcance.

Cuando se escanean sujetos que carecen de características geométricas definidas — paneles planos, carcasas cilíndricas, elementos arquitectónicos simétricos — el seguimiento estándar basado en textura falla de forma silenciosa. Estos marcadores de 12 mm compensan esta limitación al proporcionar puntos de referencia inequívocos a los que el algoritmo del escáner puede anclarse, incluso cuando la cámara se sostiene a más de un metro de distancia. El formato mayor también reduce la densidad de marcadores necesaria: se requieren menos dianas por metro cuadrado en comparación con la variante de 6 mm, lo que acelera la preparación y simplifica el desmontaje tras la captura. Al ser cada marcador individual más grande, el escáner puede identificarlos simultáneamente en un campo de visión más amplio, lo que acorta directamente el tiempo total de adquisición en objetos como carrocerías de vehículos, grandes monumentos de piedra o equipos industriales.

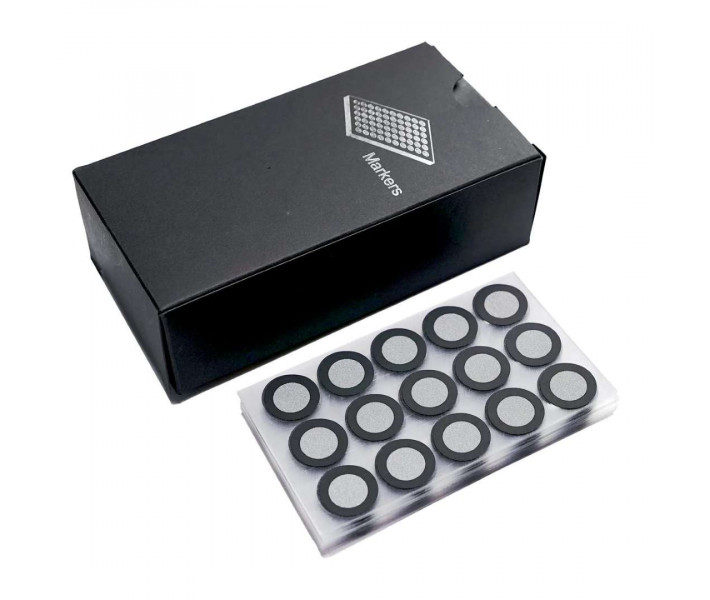

Cada set se entrega en 100 hojas troqueladas, lo que mantiene los marcadores planos y limpios hasta su aplicación. El recubrimiento reflectante lleva un adhesivo sensible a la presión en el reverso, facilitando una colocación rápida y el reposicionamiento práctico sobre superficies no porosas.

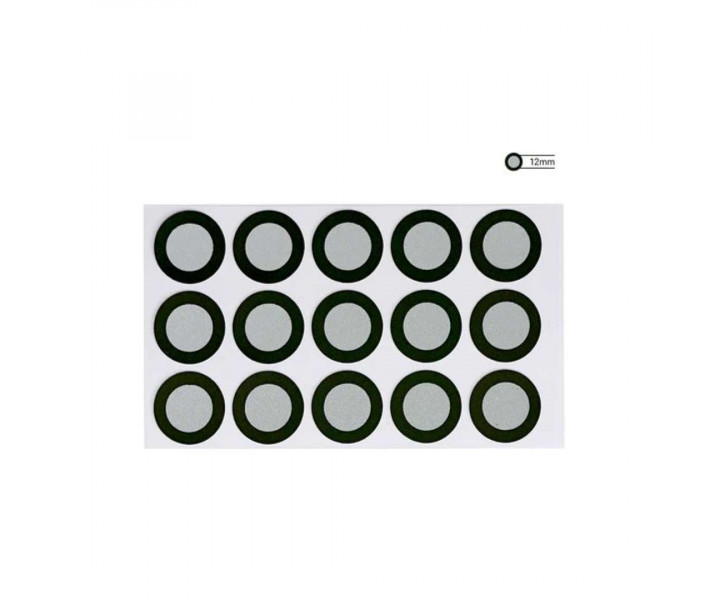

Cada hoja contiene 15 marcadores en una cuadrícula compacta, por lo que las hojas individuales de los Shining3D EinScan Reflective Markers 12 mm son fáciles de llevar al campo y de dispensar sin contaminar la superficie adhesiva.

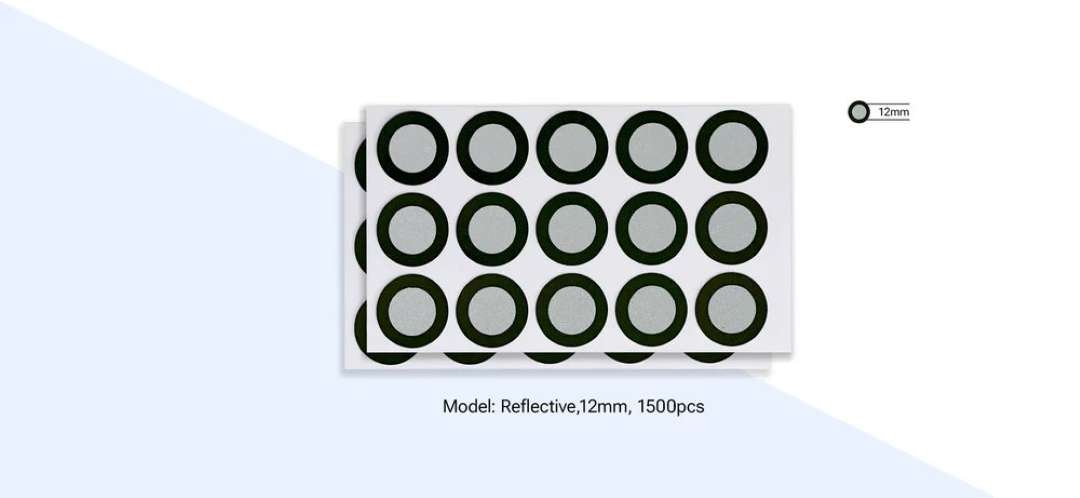

Las hojas del set muestran claramente la cantidad total incluida: 1500 marcadores circulares distribuidos en 100 hojas de 15 unidades cada una.

Tecnología y principio de funcionamiento

La alineación por marcadores es un modo de seguimiento en el que el par de cámaras del escáner identifica una constelación de dianas circulares de alto contraste, en lugar de depender únicamente de la textura o la geometría de la superficie. Los Shining3D EinScan Reflective Markers 12 mm están recubiertos con un material retroreflectante que devuelve la emisión de luz estructurada o láser del escáner directamente al sensor, generando un centroide nítido con una alta relación señal-ruido que el algoritmo integrado puede localizar con precisión subpíxel incluso en ángulos oblicuos.

El diámetro interior de 12 mm es el umbral a partir del cual la óptica del EINSTAR VEGA puede resolver los centros de los marcadores a distancias superiores a 1 m con la confianza suficiente para mantener un registro de nube de puntos por debajo del milímetro. Por debajo de este tamaño, a mayor distancia, la incertidumbre en la localización del centroide aumenta y la deriva de registro se acumula entre pasadas de escaneo. Al especificar dianas de 12 mm, Shining3D ha adaptado la geometría del marcador a la resolución angular del sensor a ese rango de trabajo, lo que convierte esta especificación en una decisión deliberada de ingeniería óptica y no en un incremento de tamaño arbitrario.

Modo de alineación e integración con el software

Activar la alineación con marcadores de 12 mm en el panel de Ajustes avanzados del software del escáner habilita el modo de seguimiento de largo alcance. El software ajusta automáticamente los umbrales de detección al diámetro mayor de la diana, sin que el operador deba realizar ninguna calibración manual. Una vez activado, el motor de unión de nubes de puntos del escáner utiliza exclusivamente la constelación de marcadores identificada — y no las características de la superficie — para registrar fotogramas de escaneo consecutivos, algo esencial en superficies lisas o sin elementos definidos donde la alineación basada en geometría fallaría o acumularía errores.

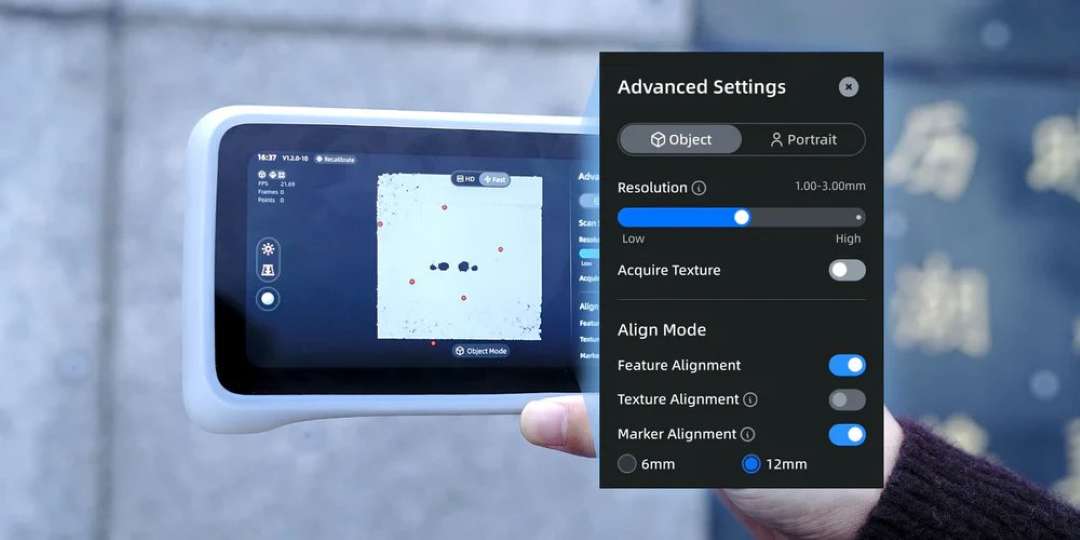

El panel de Ajustes avanzados del software convierte la activación del soporte de marcadores de 12 mm en una acción de un solo clic, tal como se aprecia en la captura de pantalla de la interfaz a continuación.

Pautas de colocación y técnica de escaneo

El seguimiento óptimo por marcadores depende tanto del número de dianas visibles por fotograma como de su disposición espacial. Los marcadores deben aplicarse en un patrón aleatorio y no lineal — evitando filas, cuadrículas o distribuciones simétricas — para que el algoritmo de registro disponga de una constelación con una huella única en cada posición de cámara. En objetos muy grandes donde el escáner se sostiene a 1 m o más, espaciar los marcadores entre 6 cm y 10 cm equilibra la frecuencia de detección con el número total de marcadores consumidos por sesión. Para objetos pequeños sin superficie propia suficiente, distribuir marcadores sobre un tapete de fondo oscuro alrededor del objeto crea un campo de referencia artificial que el escáner puede seguir con fiabilidad.

Construcción y materiales

Cada marcador es un disco troquelado con una cara retroreflectante blanca y un reverso adhesivo sensible a la presión. El área activa interior tiene 12 mm de diámetro; el borde anular exterior de 3 mm (que eleva el diámetro total a 18 mm) proporciona un contraste de borde limpio que el algoritmo de detección de centroides utiliza para descartar oclusiones parciales. Los marcadores se entregan pre-distribuidos en 100 hojas de papel siliconado de 15 unidades cada una, protegiendo el adhesivo y manteniendo la superficie reflectante libre de contaminación hasta su aplicación.

Áreas de aplicación

• Inspección industrial a gran escala: Carrocerías de vehículos, carcasas de turbinas y componentes de acero estructural abarcan con frecuencia varios metros y carecen de textura localizada. Colocar marcadores de 12 mm sobre la superficie proporciona al EINSTAR VEGA puntos de referencia estables y distribuidos, permitiendo un escaneo completo de alta precisión en una sola sesión continua sin reubicar utillajes.
• Documentación arquitectónica y patrimonial: Las fachadas de piedra, los relieves tallados y las superficies de monumentos combinan grandes dimensiones con texturas visualmente repetitivas. El alcance de escaneo ampliado de 1250 mm permite al operador trabajar desde una distancia segura sin andamiaje y obtener igualmente datos de superficie a nivel milimétrico.
• Ingeniería inversa de piezas de superficie lisa: Las carcasas moldeadas por inyección, los paneles de metal prensado y las envolventes de fibra de vidrio ofrecen una variación geométrica mínima para el seguimiento basado en características. La alineación por marcadores sobre estas superficies elimina por completo la dependencia del detalle superficial, preservando la precisión del escaneo independientemente del acabado.
• Trabajo de campo exterior y levantamiento topográfico: Trabajar a distancias superiores a 1 m es con frecuencia una necesidad práctica en sujetos exteriores donde el acceso cercano está restringido. El formato de 12 mm mantiene la fiabilidad de detección a las distancias de escaneo exterior habituales.
• Geometría simétrica y repetitiva: Los cilindros, conjuntos de tuberías y superficies alicatadas presentan geometría idéntica desde múltiples orientaciones, lo que puede hacer que los algoritmos de emparejamiento por características generen cierres de bucle incorrectos. La alineación por marcadores rompe esta ambigüedad al proporcionar identificadores espaciales únicos.
• Fusión de escaneos en múltiples sesiones: Cuando un proyecto requiere escanear en días distintos o tras mover el objeto, los marcadores dejados en su posición entre sesiones actúan como anclajes persistentes, permitiendo registrar nuevas pasadas con precisión sobre los datos anteriores sin necesidad de un reescaneo completo.

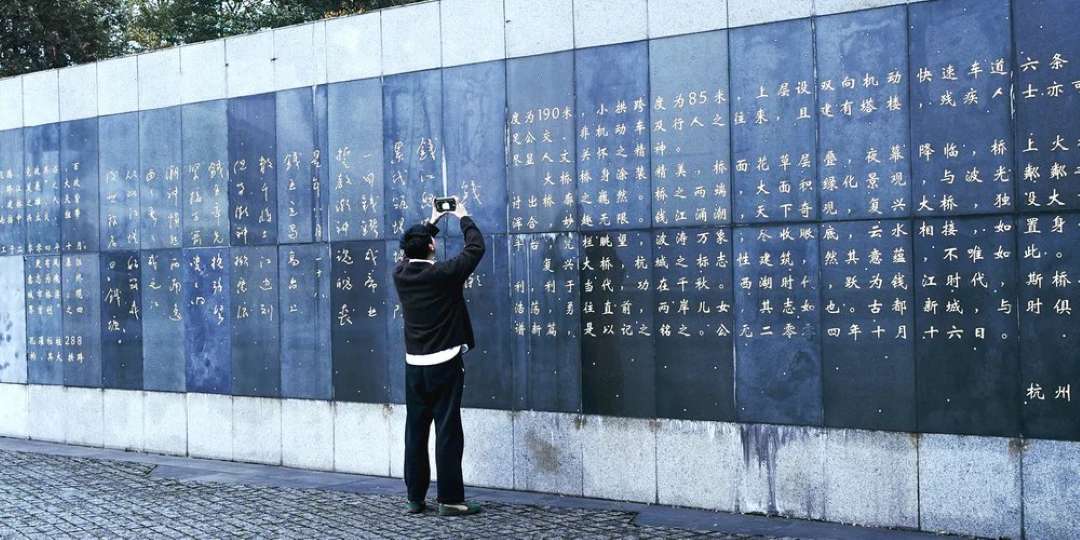

El escaneo de monumentos en exteriores — donde la distancia de acceso y la textura de la superficie desafían por igual el seguimiento estándar — es precisamente el tipo de flujo de trabajo para el que están concebidos estos marcadores.

Compatibilidad de los Shining3D EinScan Reflective Markers 12 mm

• Escáneres compatibles: Shining3D EINSTAR VEGA, EinScan Libre, serie FreeScan
• Modo de seguimiento: Alineación por marcadores (requiere activar el modo de marcadores de 12 mm en los Ajustes avanzados del escáner)
• Tipo de marcador: Dianas circulares reflectantes — utiliza únicamente los marcadores suministrados o especificados por Shining3D; el uso de marcadores de terceros puede degradar la precisión o impedir su detección

Colocar marcadores directamente sobre una superficie de granito con un dispositivo EinScan demuestra cómo el diámetro exterior de 18 mm proporciona un contraste claro incluso sobre texturas de piedra rugosa e irregular.

Contenido del paquete

• 100 hojas de marcadores circulares reflectantes (15 pcs por hoja, 1500 pcs en total)
