- Disponibilidad: En stock
- Código del producto: 920372000001487351
- Peso bruto: 9.50kg

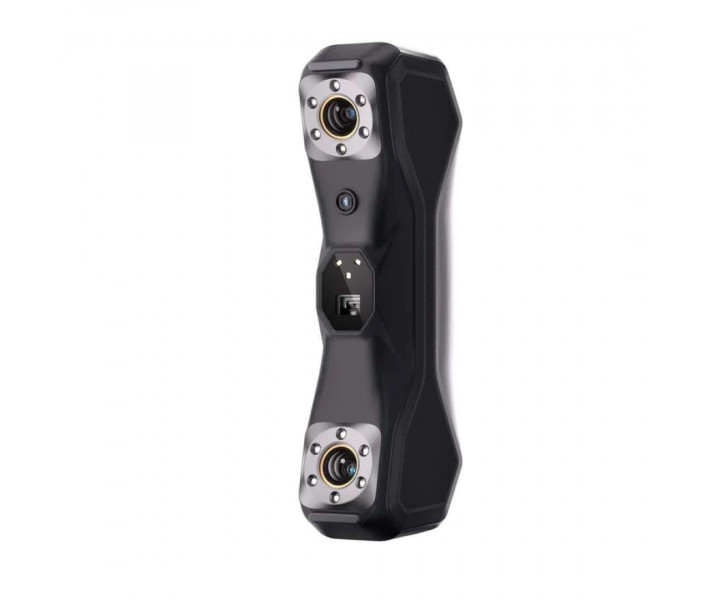

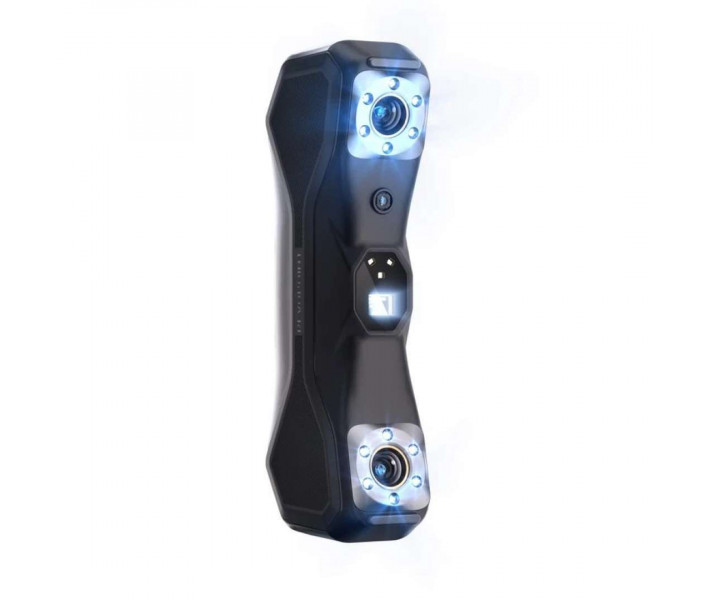

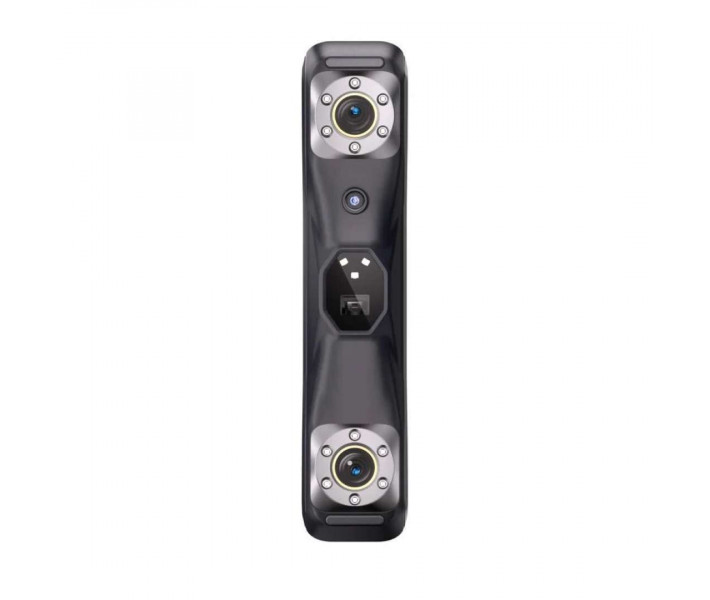

El escáner 3D Revopoint MetroX Pro Advanced Edition es un dispositivo portátil industrial para la reproducción digital de alta precisión de piezas y el control de ingeniería. Proporciona una precisión de hasta 0,02 mm. Se integra en los procesos de ingeniería inversa y escaneo de superficies oscuras o brillantes gracias a la combinación de tecnologías láser y ópticas. La transmisión de hasta 7 millones de puntos por segundo garantiza la obtención rápida de modelos listos para CAD sin utilizar spray matificante.
Características y ventajas clave

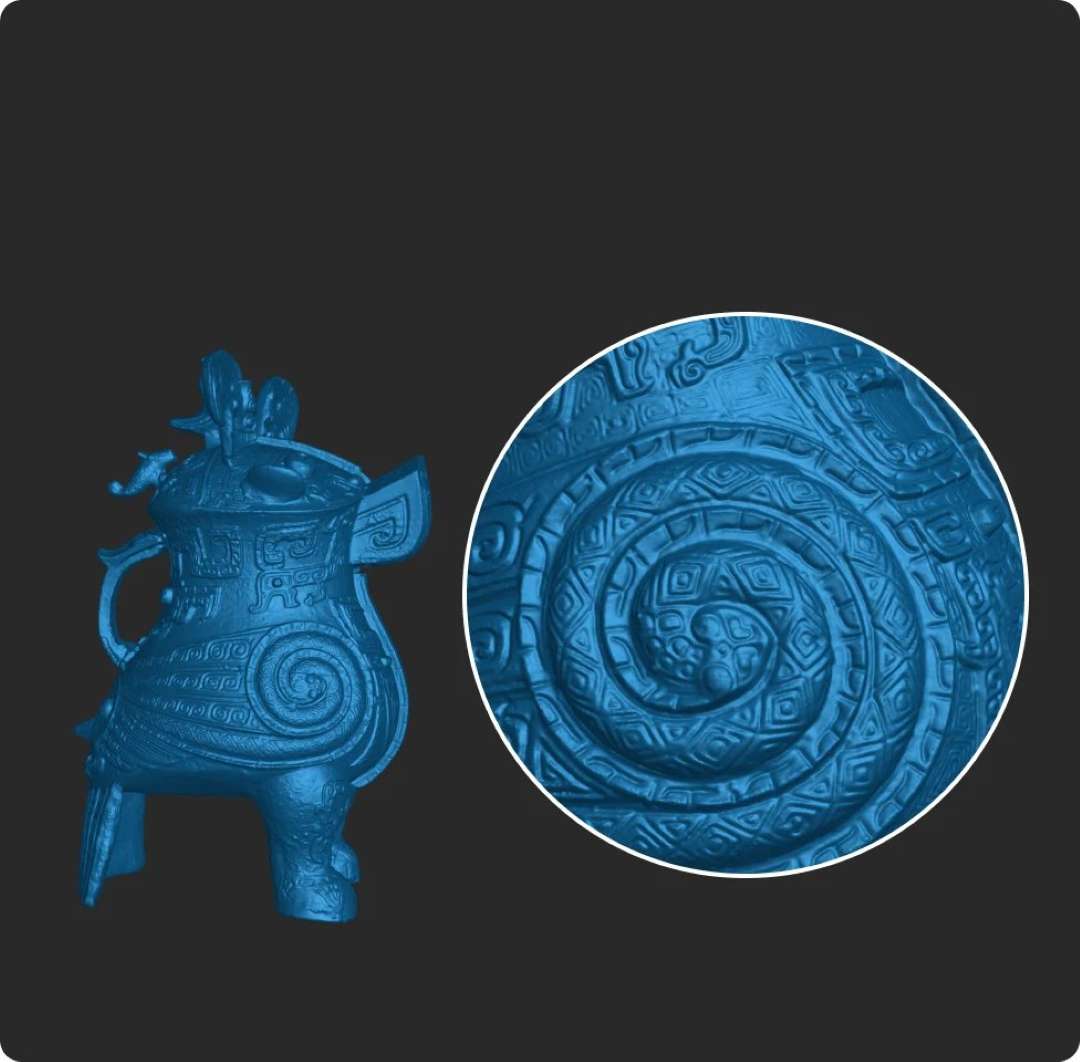

- Precisión: 0,02 mm — La precisión volumétrica de 0,02 mm + 0,04 mm × L permite digitalizar geometría compleja para tareas metrológicas críticas.
- Velocidad de captura de datos: 7 000 000 puntos/s — El escaneo de campo completo con luz estructurada captura detalles instantáneamente sin usar marcadores de posición.
- Distancia de trabajo: 200–400 mm — El operador adapta el área de captura desde 160 × 70 mm hasta 320 × 215 mm en función de las dimensiones de la pieza.
- Sistema láser: 30 líneas cruzadas — Permite escanear superficies oscuras y especulares sin la aplicación previa de spray matificante especial.
- Flexibilidad de modos: el dispositivo admite escaneo láser de líneas cruzadas y paralelas, así como un modo automático con mesa giratoria.
- Visualización en tiempo real: la aplicación Revo Mirror transmite el proceso de creación de la malla a un dispositivo móvil para detectar lagunas de datos.
- Kit avanzado de marcadores: la versión Advanced incluye bloques magnéticos adicionales y 1000 marcadores para una rápida preparación del entorno de trabajo.
- Optimización del modelo: el software gratuito Revo Metro procesa automáticamente la nube de puntos, rellena huecos y exporta ficheros en los formatos más populares.
Tecnologías láser y ópticas multimodales

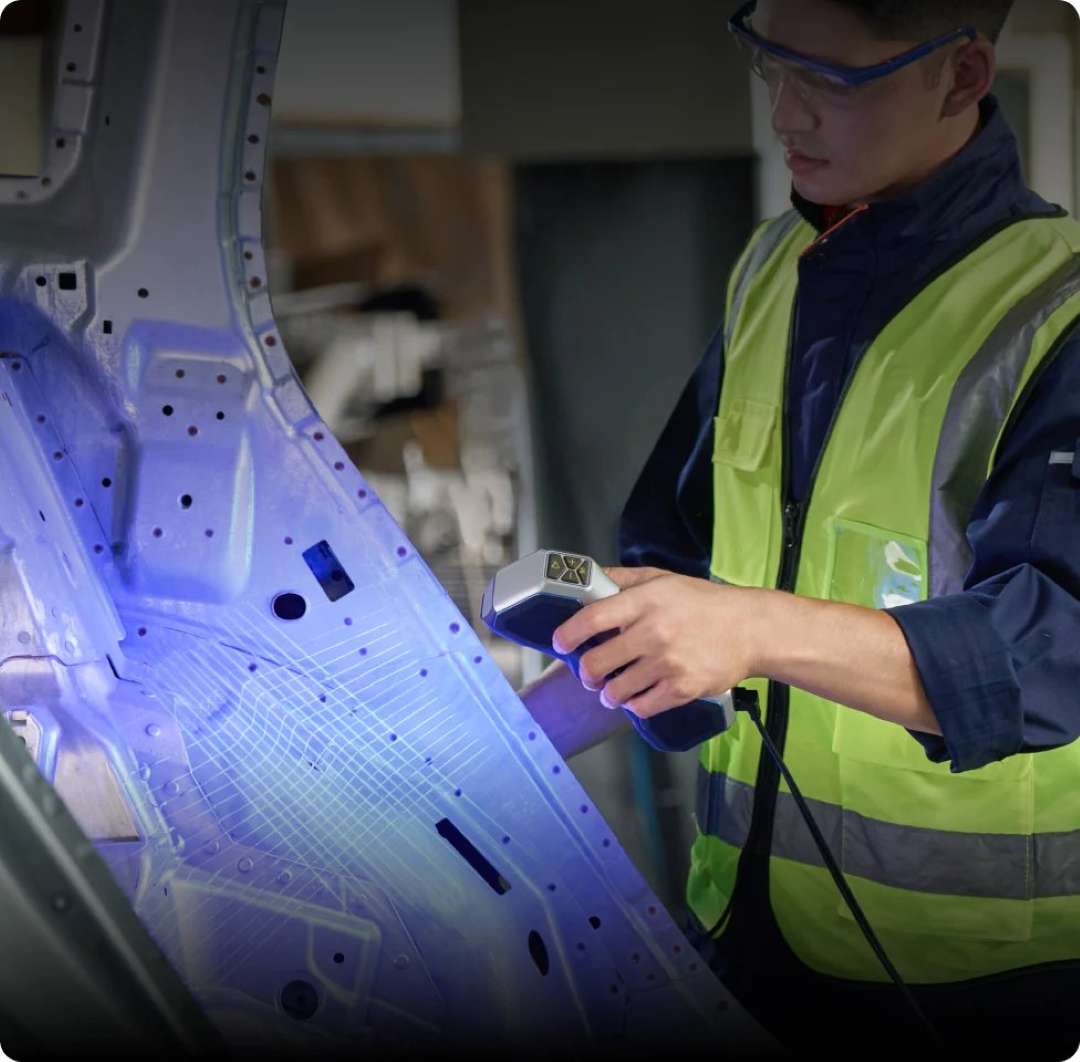

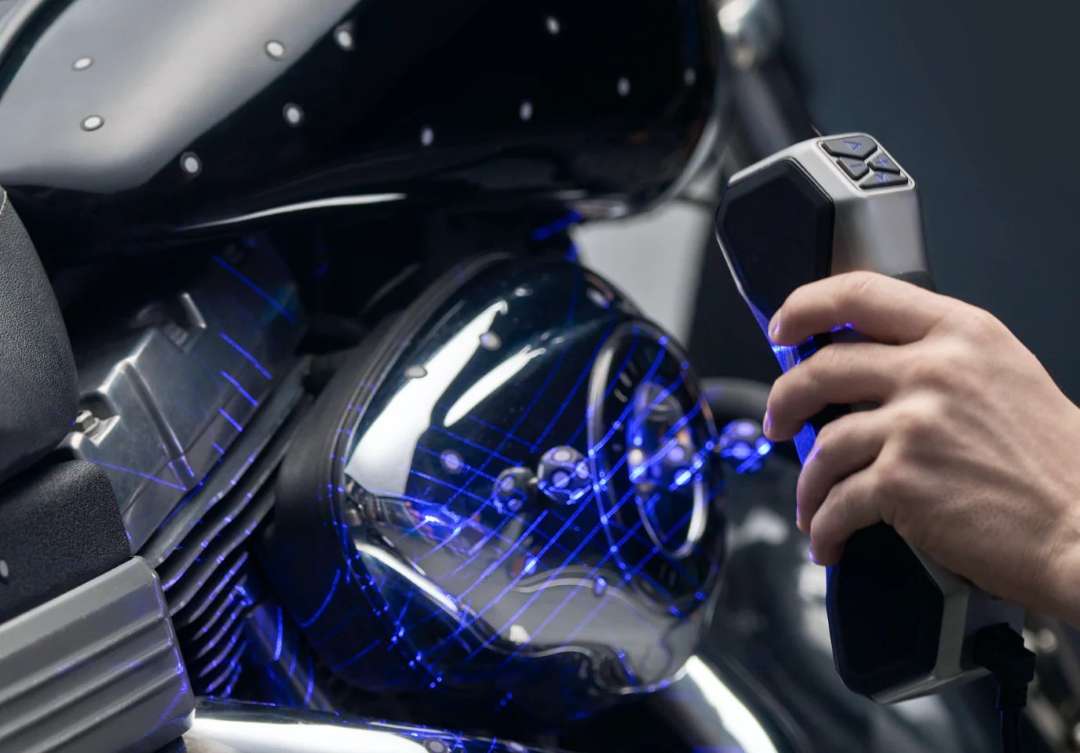

El dispositivo combina la emisión láser multilínea y la luz azul estructurada de campo completo. El modo de 30 líneas cruzadas procesa superficies negras y especulares con un rendimiento de hasta 2 millones de puntos por segundo. Esto minimiza la necesidad de spray matificante.

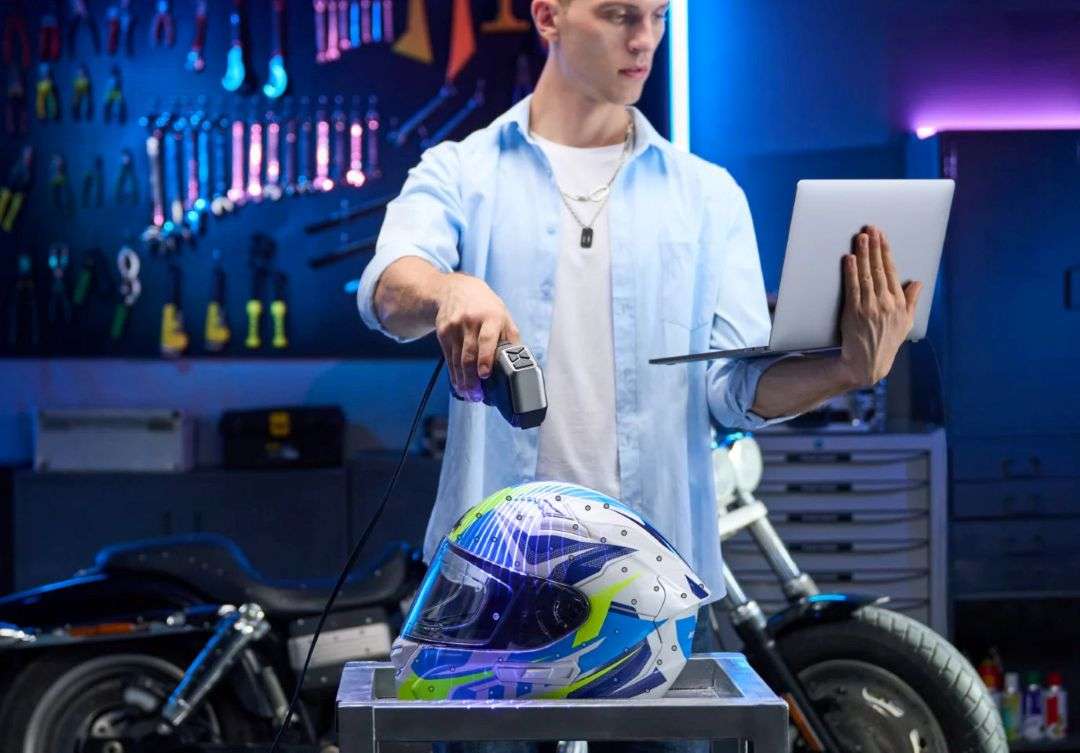

Para capturar bordes complejos y cavidades profundas se utiliza el modo de 15 líneas láser paralelas. Digitaliza detalles finos en objetos con topología compleja sin perder resolución.

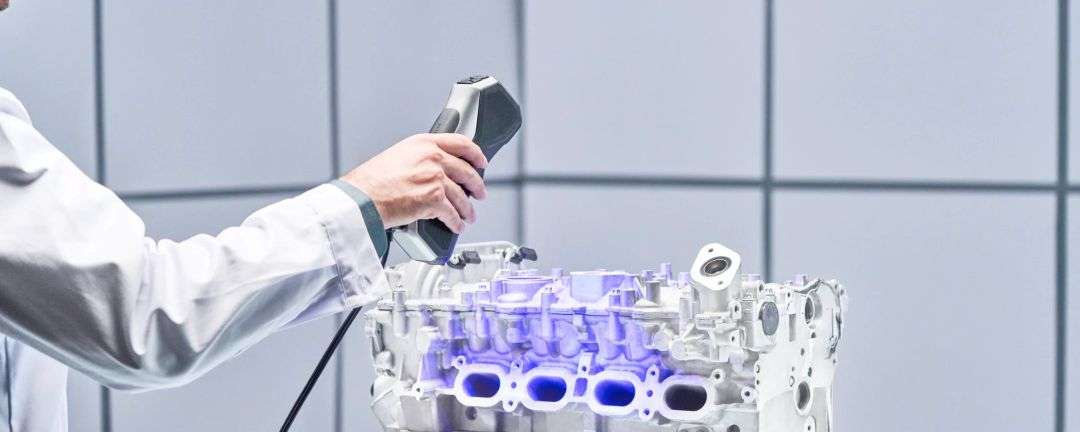

La captura a alta velocidad se logra con luz estructurada de 62 líneas. Este modo genera hasta 7 millones de puntos por segundo, lo que permite obtener datos volumétricos de las piezas sin el uso de marcadores de posición.

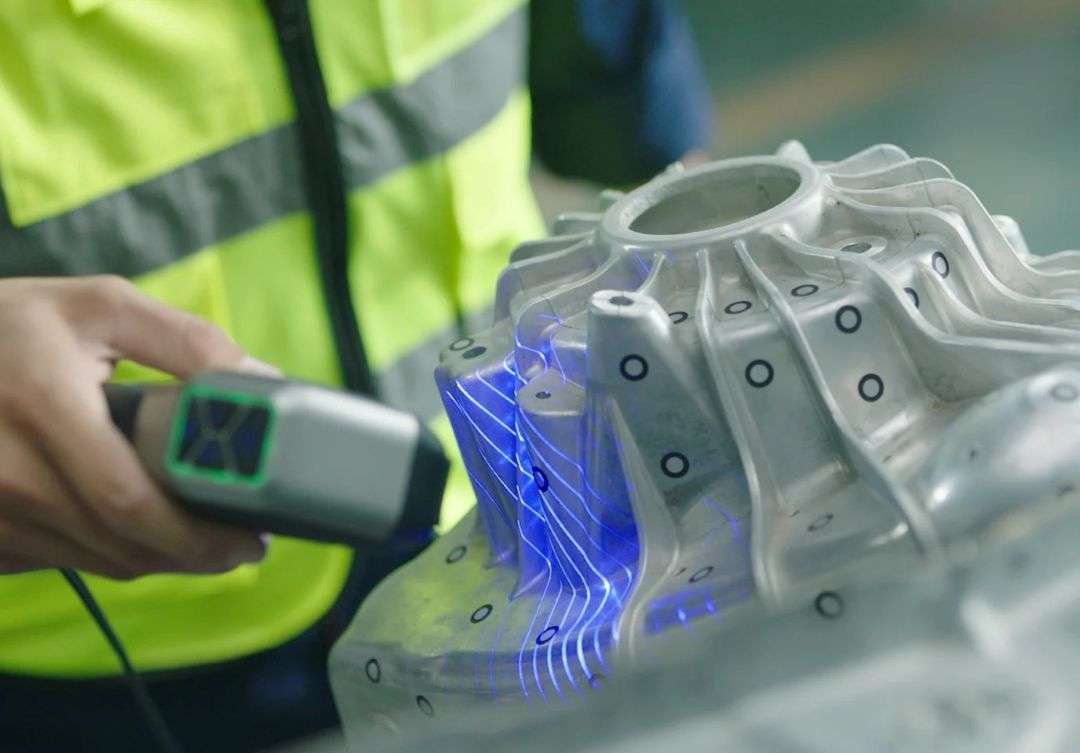

La distancia de trabajo flexible de 200 a 400 mm garantiza un manejo cómodo. En el punto más cercano, el escáner captura un área de 160 × 70 mm, lo que permite procesar rápidamente superficies brillantes sin preparación.
Ecosistema de software y control

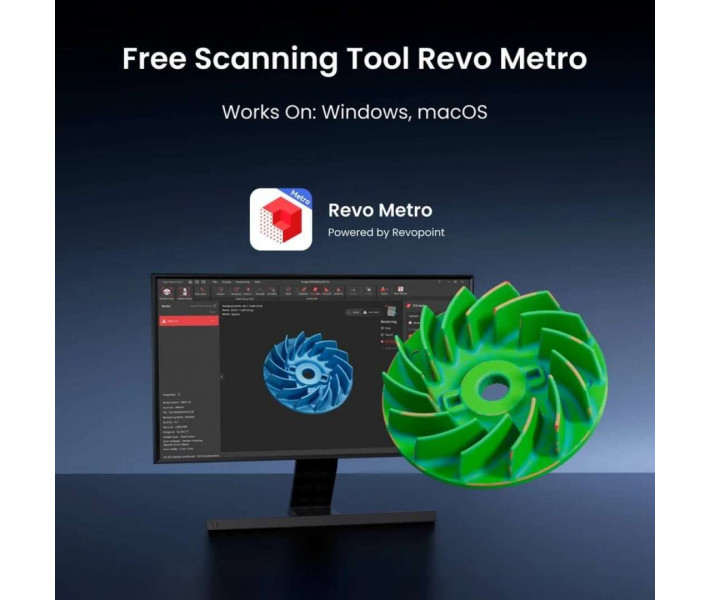

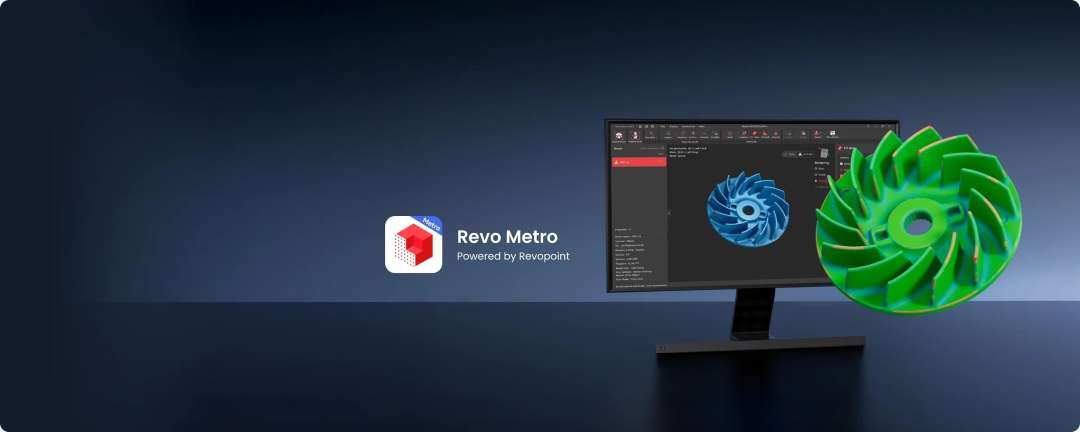

El software Revo Metro admite aceleración por hardware mediante unidades de procesamiento gráfico (GPU) NVIDIA RTX de las series 30 y 40. Esto proporciona velocidades de procesamiento de hasta 60 fotogramas por segundo. El usuario cuenta con herramientas para cosido automático, relleno de huecos y simplificación de la malla poligonal en unos pocos clics.

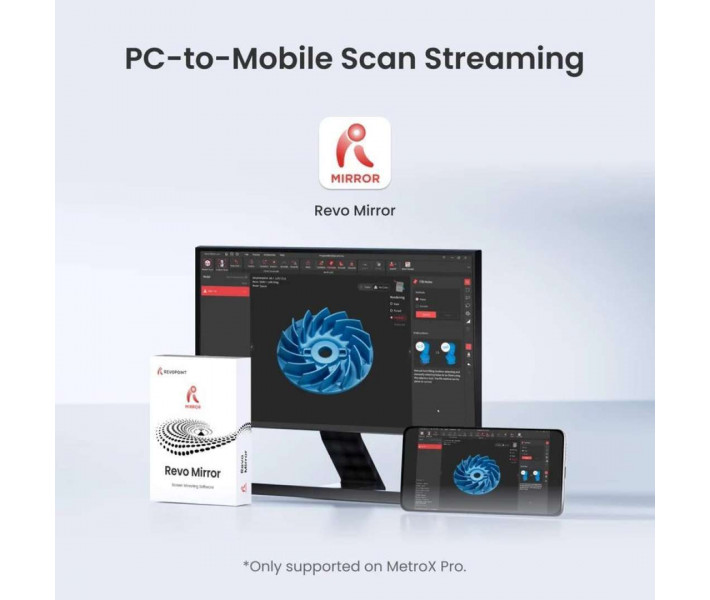

La integración con la aplicación Revo Mirror permite transmitir el proceso a dispositivos móviles. El operador controla la formación de la nube de puntos en tiempo real sin estar atado constantemente a la pantalla del ordenador portátil.

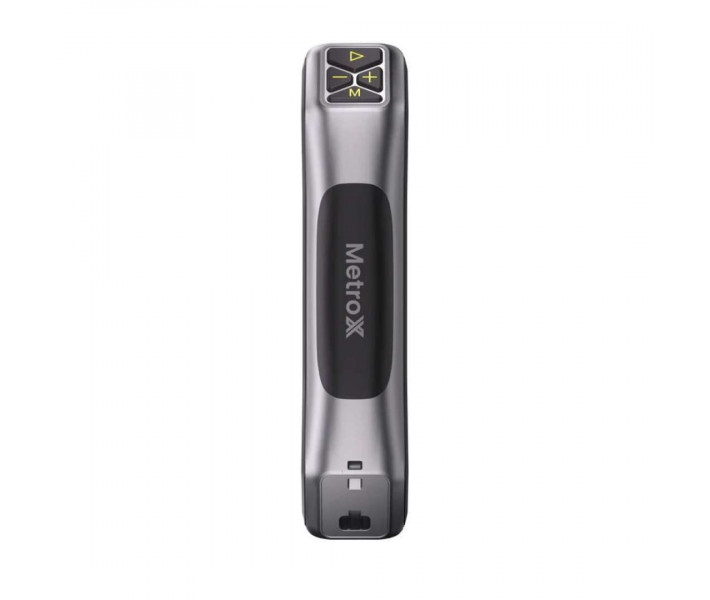

El diseño ergonómico de la carcasa con un peso de 508 g se complementa con 4 botones para acceder rápidamente a las funciones. El operador puede pausar la grabación, ajustar la exposición de la cámara de profundidad y aplicar el zoom digital directamente desde el dispositivo.
Automatización y contenido del kit Advanced

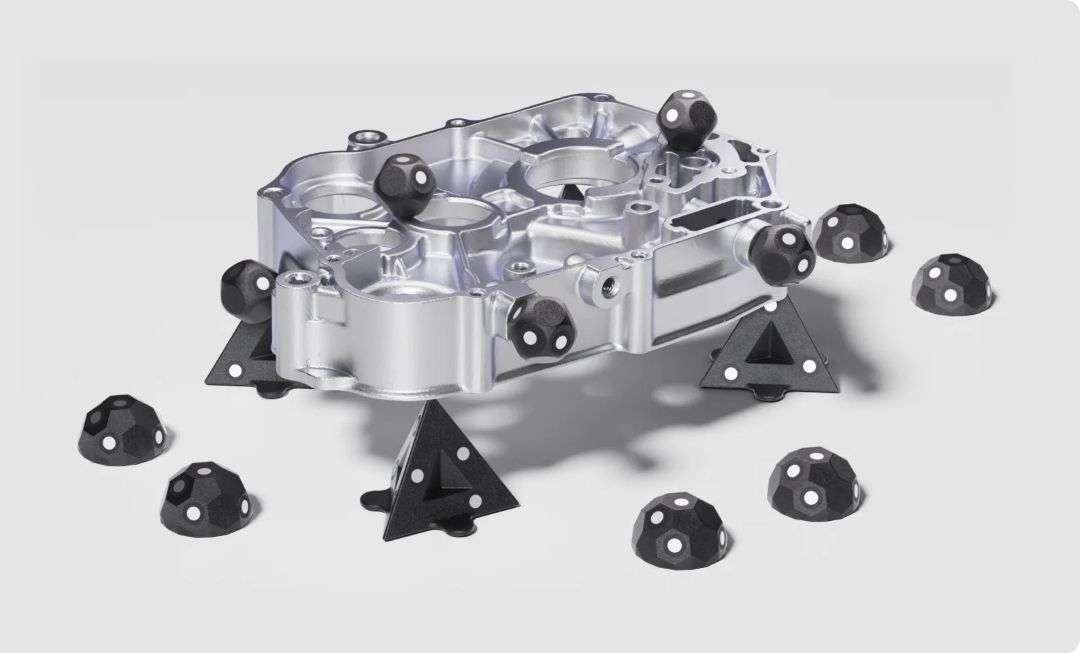

El kit Advanced Edition optimiza el espacio de trabajo con bloques de marcadores magnéticos de varias formas. Se colocan rápidamente alrededor de objetos metálicos, creando una base de referencia fiable para los algoritmos de seguimiento.

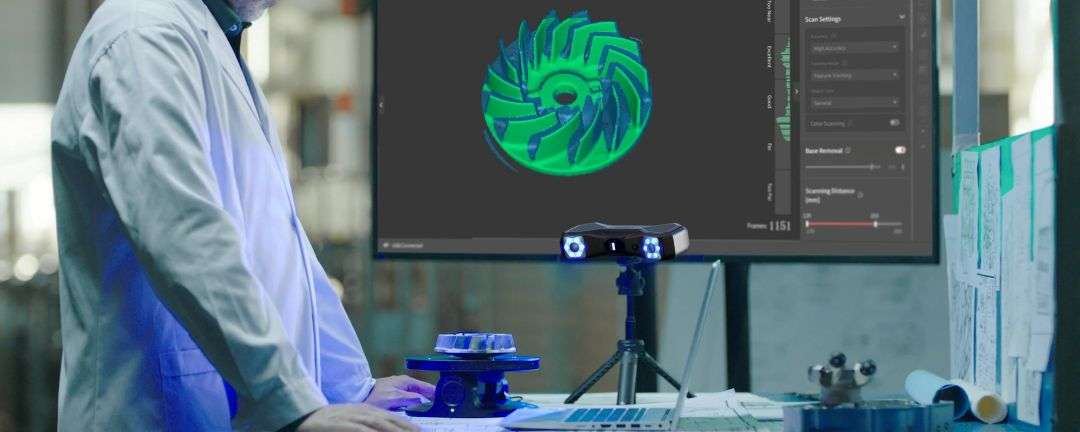

El escaneo de piezas pequeñas se automatiza por completo gracias a una mesa giratoria de doble eje. La cámara RGB de 2 megapíxeles superpone una textura de color realista sobre el modelo generado durante el ciclo de rotación.
El sistema mantiene la precisión indicada a lo largo de un uso prolongado gracias a la placa de calibración incluida. El ajuste regular elimina los errores de posicionamiento antes de mediciones de ingeniería críticas en los modos multilínea.
Áreas de aplicación
La flexibilidad del sistema óptico hace de este modelo una herramienta fiable para empresas de fabricación y oficinas de diseño. El escáner digitaliza eficientemente objetos pequeños y medianos con alta resolución.
- Ingeniería inversa: captura cada elemento con una precisión de hasta 0,02 mm, exportando datos listos para CAD destinados a la reconstrucción de componentes desgastados.
- Control de calidad: verifica las complejas tolerancias geométricas de las piezas en combinación con el software Revo Measure para identificar desviaciones de fabricación.
- Fabricación aditiva: genera gemelos digitales precisos, necesarios para la posterior impresión 3D sin iteraciones adicionales de modelado.
- Prototipado rápido: acelera la creación de modelos de referencia, garantizando la conformidad de las dimensiones con la documentación de diseño desde la primera captura.
Accesorios y montajes compatibles
El modelo se integra a la perfección con la mesa giratoria de doble eje para automatizar el proceso de captura de texturas en color. Los bloques de marcadores magnéticos incluidos (esferas, cúpulas, pirámides) amplían las capacidades de seguimiento en piezas de forma compleja. Para objetos transparentes o altamente reflectantes, el fabricante recomienda el uso de un spray matificante estándar para escaneo.

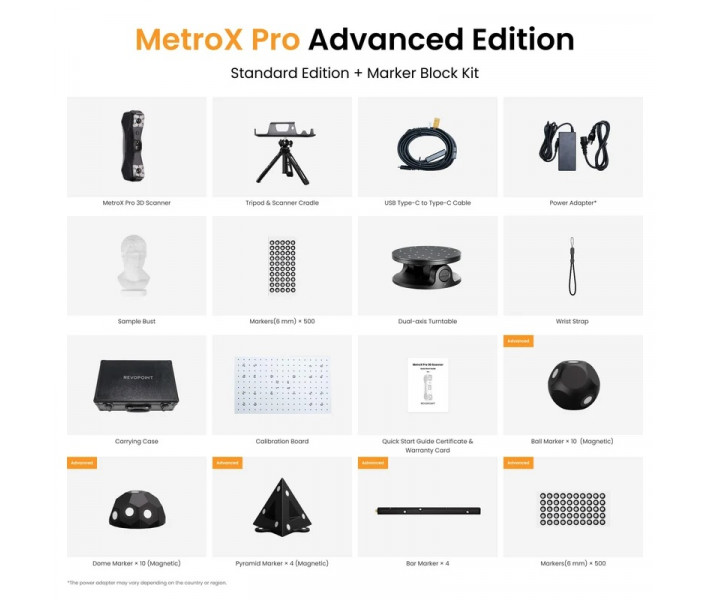

¿Qué incluye el kit?
- Escáner 3D MetroX Pro con correa de muñeca especial
- Trípode y soporte para el escáner
- Cable USB Type-C a Type-C
- Adaptador de corriente (12 V, 3 A)
- Busto de prueba para calibración
- Marcadores de 6 mm (1000 uds. en total)
- Mesa giratoria de doble eje
- Maletín de transporte
- Placa de calibración
- Conjunto de bloques de marcadores (esferas magnéticas, cúpulas, pirámides y tiras)
- Guía de inicio rápido, certificado y tarjeta de garantía
Especificaciones técnicas
Parámetros principales
| Parámetro | Valor |
| Tipo de escaneo | Portátil y de escritorio |
| Tecnología | Escaneo láser multilínea y escaneo de campo completo con luz estructurada |
| Tamaño del objeto de escaneo | Pequeño y mediano |
| Precisión de un solo fotograma, hasta | 0,01 mm |
| Exactitud de un solo fotograma, hasta | 0,02 mm |
| Precisión volumétrica | 0,02 mm + 0,04 mm × L (m), donde L es la longitud del objeto |
| Distancia entre puntos fusionados, hasta | 0,05 mm |
| Volumen de escaneo mínimo | 10 × 10 × 10 mm |
| Volumen de escaneo máximo | 1 × 1 × 1 m |
| Velocidad de escaneo, hasta | Escaneo láser multilínea: 2 000 000 puntos/s, Escaneo de campo completo con luz estructurada: 7 000 000 puntos/s |
Sistema óptico y láser
| Parámetro | Valor |
| Distancia de trabajo | 200 ~ 400 mm |
| Área de captura única en la distancia más cercana | 160 × 70 mm a una distancia de 200 mm |
| Área de captura única en la distancia más lejana | 320 × 215 mm a una distancia de 400 mm |
| Campo de visión angular (H × V) | 43 × 33° |
| Resolución de la cámara RGB | 2 MP |
| Fuente de luz 3D | 30 líneas láser cruzadas azules, 15 líneas láser paralelas azules, luz estructurada de campo completo azul de 62 líneas |
| Luz de relleno | 12 LED azules |
| Clase de seguridad láser | Proyector láser de clase 2M (evite la exposición directa a los ojos a corta distancia, no mire a través de instrumentos ópticos de aumento y evite superficies reflectantes en la trayectoria del rayo) |
| Advertencia de seguridad sobre la luz intermitente | Este producto emite luz intermitente que puede no ser adecuada para personas con epilepsia fotosensible |
Hardware y conectividad
| Parámetro | Valor |
| Métodos de seguimiento | Por características, marcadores, marcadores globales |
| Escaneo en color | Solo en el modo de mesa giratoria automática |
| Escaneo en exteriores | No |
| Procesador | ARM de 4 núcleos, 2,0 GHz |
| Computación en el chip integrado | Computación de profundidad |
| Botones | 4 |
| Tipo de conector | USB Type-C a Type-C |
| Requisitos de alimentación | 12 V DC, 3 A |
| Peso del escáner | 508 g |
| Dimensiones (L × An × Al) | 209 × 88 × 44 mm |
| Recalibración por el usuario | Sí |
Requisitos de software y uso
| Parámetro | Valor |
| Sistemas operativos compatibles | Windows 10/11 (64 bits), macOS 11.0 o superior |
| Requisitos mínimos del ordenador | macOS: CPU: M2 Pro, RAM ≥ 16 GB; Windows: CPU: Intel Core i7 de 13ª generación o AMD Ryzen 7 5800, RAM ≥ 32 GB, GPU: NVIDIA GeForce RTX 3060 (8 GB) |
| Requisitos recomendados del ordenador | macOS: CPU: M4 Pro o superior, RAM ≥ 24 GB; Windows: CPU: Intel Core i9 de 12ª generación o superior, RAM ≥ 64 GB, GPU: NVIDIA RTX 4060 (8 GB) o superior |
| Formatos de ficheros de salida | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Modelos 3D listos para imprimir | Sí |
| Escaneo de objetos especiales | Use un spray de escaneo al escanear superficies transparentes o especulares en los modos de escaneo láser multilínea. Se recomienda utilizar un spray de escaneo al escanear superficies transparentes, negras, especulares o altamente reflectantes en los modos de escaneo de campo completo con luz estructurada. |
| Accesorios compatibles | Mesa giratoria de doble eje, conjunto de bloques de marcadores |
