- Disponibilidad: En stock
- Código del producto: 920372000001487351
- Peso bruto: 7.50kg

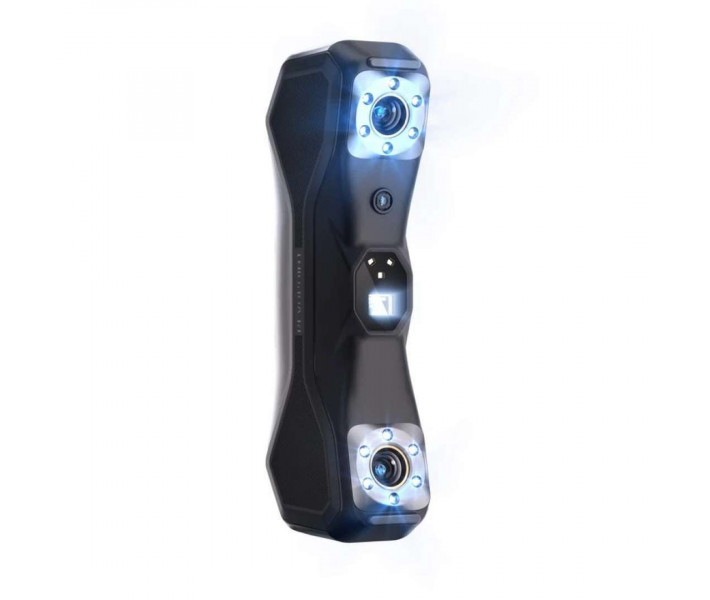

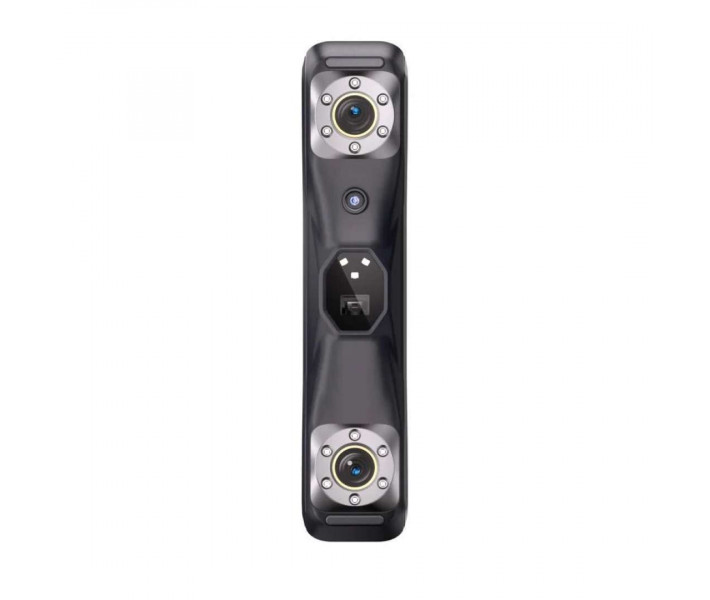

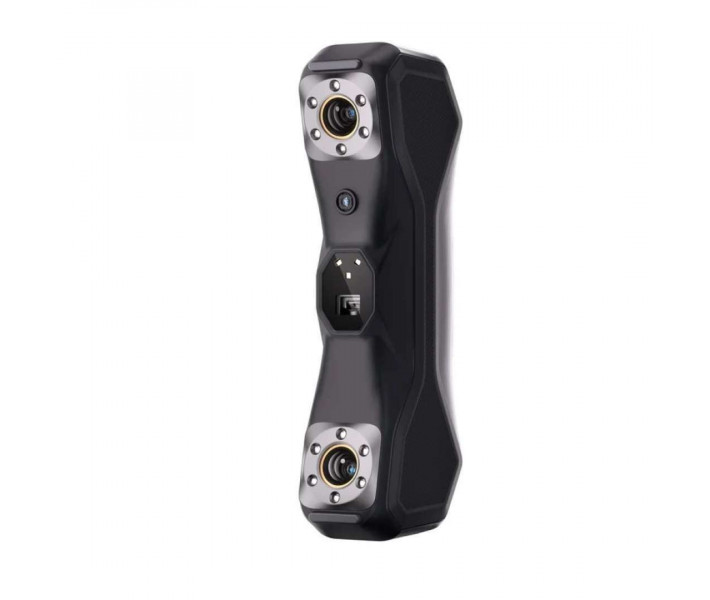

Escáner 3D Revopoint MetroX Pro Standard Edition — escáner industrial de luz azul para la ingeniería inversa de piezas de geometría compleja. El escaneado manual de superficies brillantes, oscuras o reflectantes tradicionalmente requiere la aplicación de un espray matificante, lo que alarga la preparación. El dispositivo elimina este paso: el escaneado láser multilínea funciona sin espray incluso sobre metal negro. El modelo combina precisión volumétrica industrial con cuatro modos de captura para piezas de cualquier textura.
Características clave y ventajas
- Precisión volumétrica: 0,02 mm + 0,04 mm × L (m) — el modelo mantiene la precisión especificada en objetos de distintos tamaños, por lo que el resultado es válido para el control metrológico sin verificación adicional.
- Precisión de un solo fotograma: hasta 0,02 mm — cada fotograma individual captura elementos pequeños del relieve, lo que reduce la necesidad de volver a escanear zonas complejas.
- Velocidad de escaneo: hasta 7 000 000 puntos/s — la luz estructurada de campo completo reduce el tiempo de procesamiento de objetos con múltiples piezas en el ciclo de producción.
- Peso del escáner: 508 g — la construcción ligera permite sujetar el escáner con una sola mano durante sesiones de escaneado manual prolongadas sin fatiga.

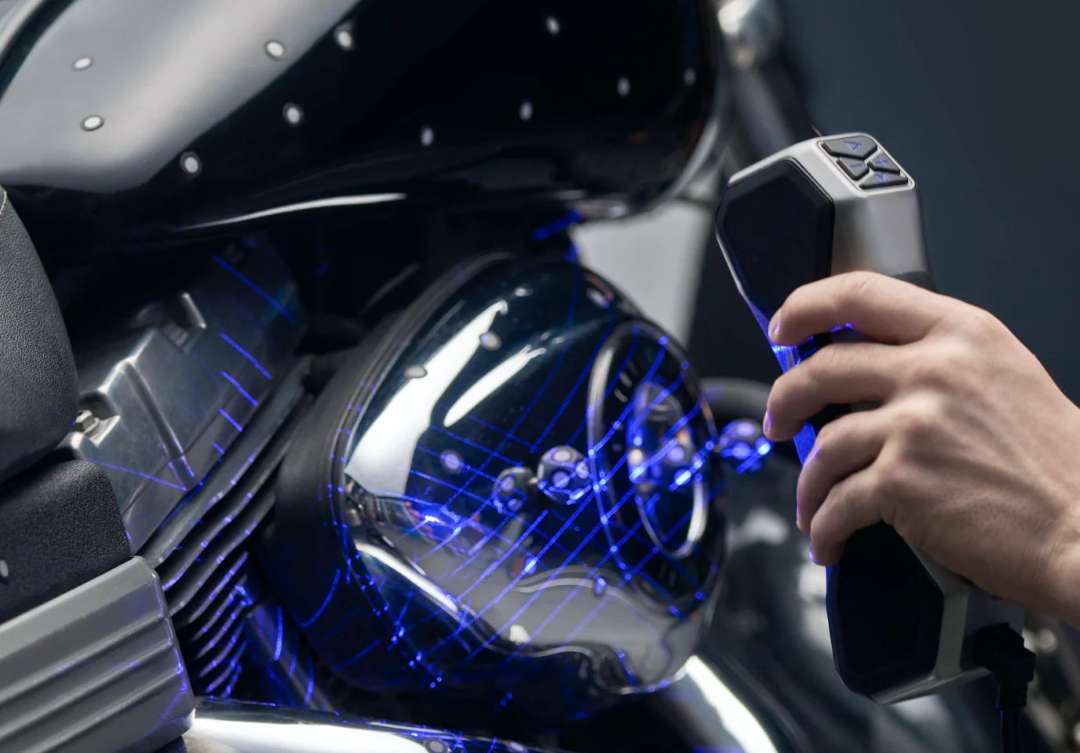

- Escaneado sin espray: no se necesita espray matificante ni siquiera sobre superficies brillantes o negras, lo que elimina la etapa de preparación previa a la captura.
- Escaneado automático en mesa giratoria: la mesa giratoria de dos ejes incluida realiza un escaneo completo en color de la pieza con un solo clic, sin girar el objeto manualmente.
- Transmisión en directo del escaneo: la aplicación Revo Mirror muestra el proceso de escaneo en el teléfono o la tableta en tiempo real. Gracias a esto, el operador ve las lagunas en los datos sin tener que sujetar el portátil.
Tecnología de escaneo
El escáner combina cuatro modos de captura, por lo que el operador elige el método óptimo según la textura de la pieza sin cambiar de equipo. La distancia de trabajo es de 200-400 mm, y el campo de visión angular alcanza los 43 × 33°. El volumen mínimo de escaneo es de 10 × 10 × 10 mm, y el máximo, de 1 × 1 × 1 m, lo que cubre tanto componentes pequeños como conjuntos de tamaño medio.

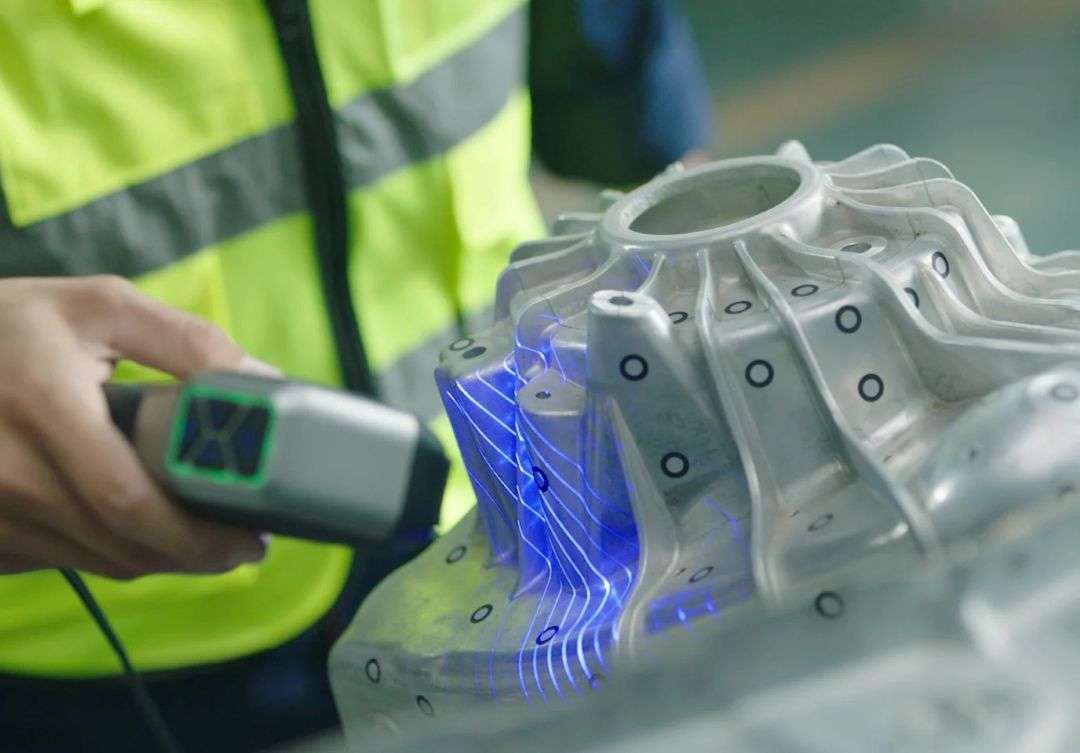

La zona de captura única se amplía junto con la distancia al objeto: 160 × 70 mm a 200 mm y 320 × 215 mm a 400 mm. Esto permite pasar de piezas pequeñas a conjuntos más grandes sin cambiar la configuración del escáner.
A continuación se muestra cómo el dispositivo alterna entre los modos de luz láser y luz estructurada durante una misma sesión de escaneo.

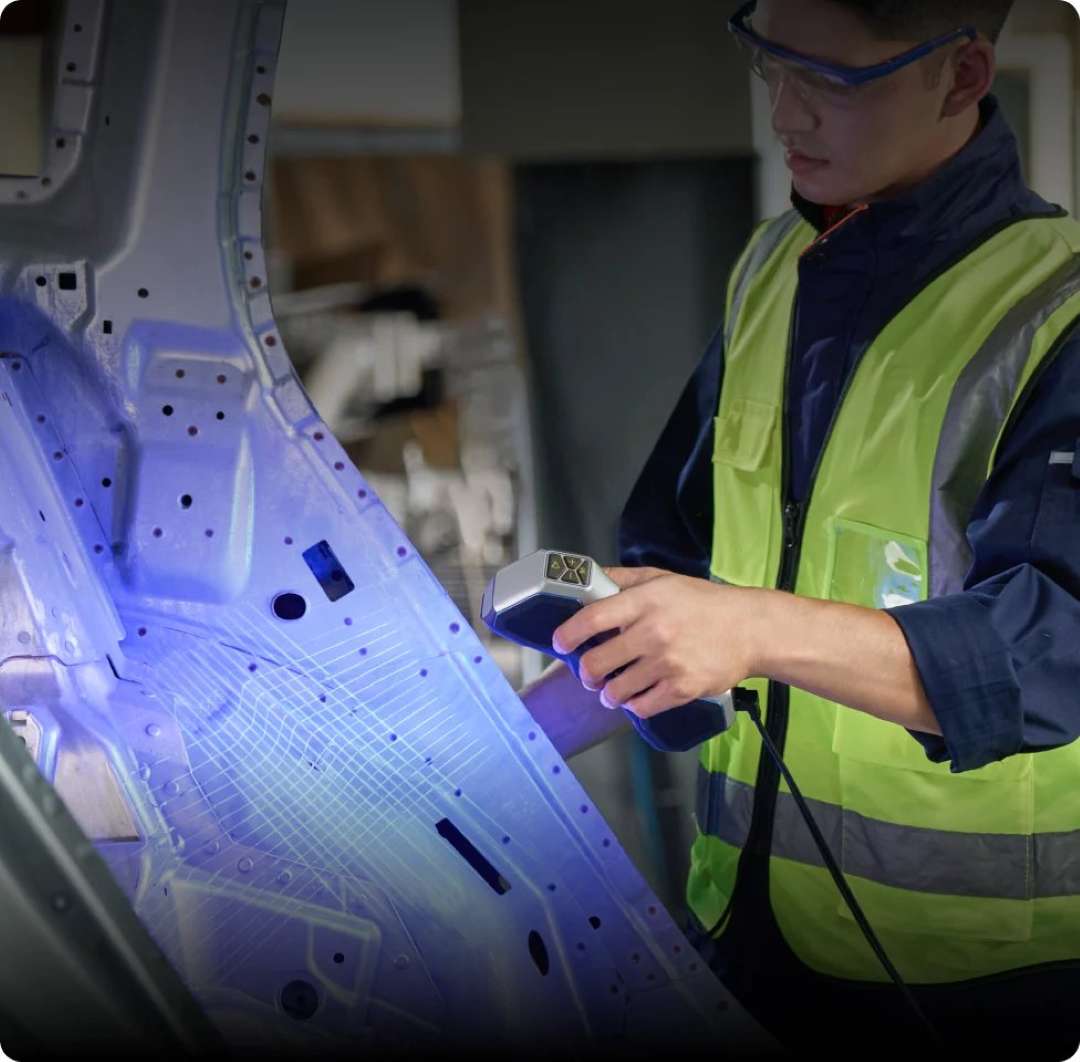

Líneas cruzadas
El modo de líneas cruzadas utiliza hasta 30 líneas láser azules y genera hasta 2 000 000 de puntos por segundo. El método captura superficies planas, brillantes u oscuras sin aplicar espray matificante, lo que elimina la etapa de preparación previa a la captura.
En piezas de producción con recubrimiento reflectante o color oscuro, el escáner mantiene un seguimiento estable de la geometría. Las líneas láser se proyectan directamente sobre la superficie.

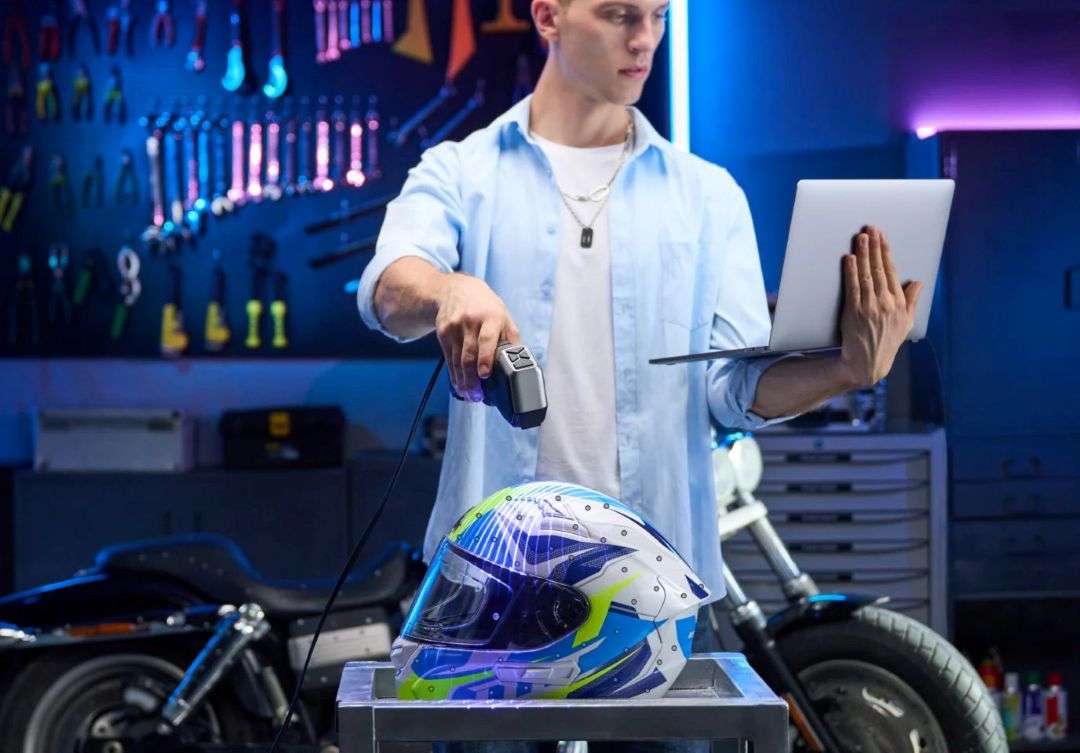

Líneas paralelas
El modo de líneas paralelas trabaja con 15 bandas láser y está diseñado para elementos de relieve pequeños, bordes y superficies complejas. El paso estrecho entre líneas aumenta la densidad de puntos en zonas con cambios geométricos bruscos.
Luz azul estructurada de campo completo

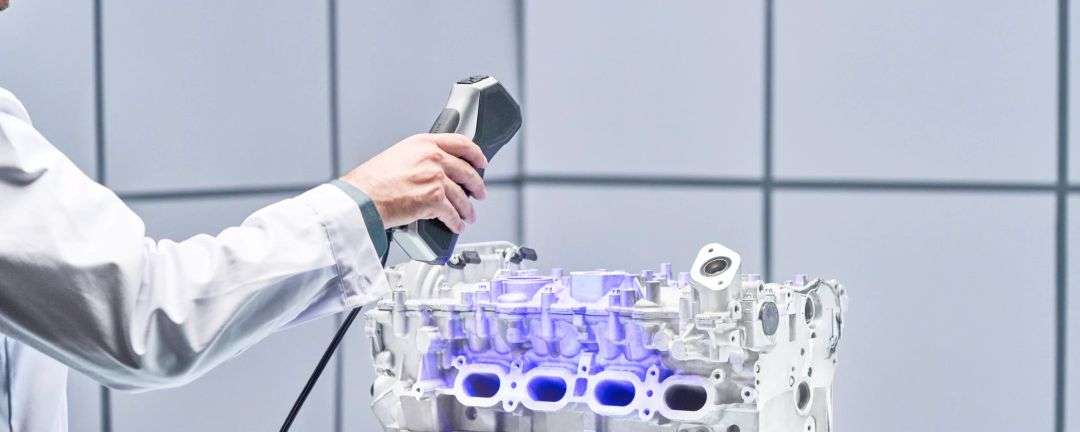

La luz estructurada de 62 líneas genera hasta 7 000 000 de puntos por segundo y no requiere marcadores en la superficie de la pieza. Esto reduce la preparación de objetos con un gran número de particularidades geométricas propias.

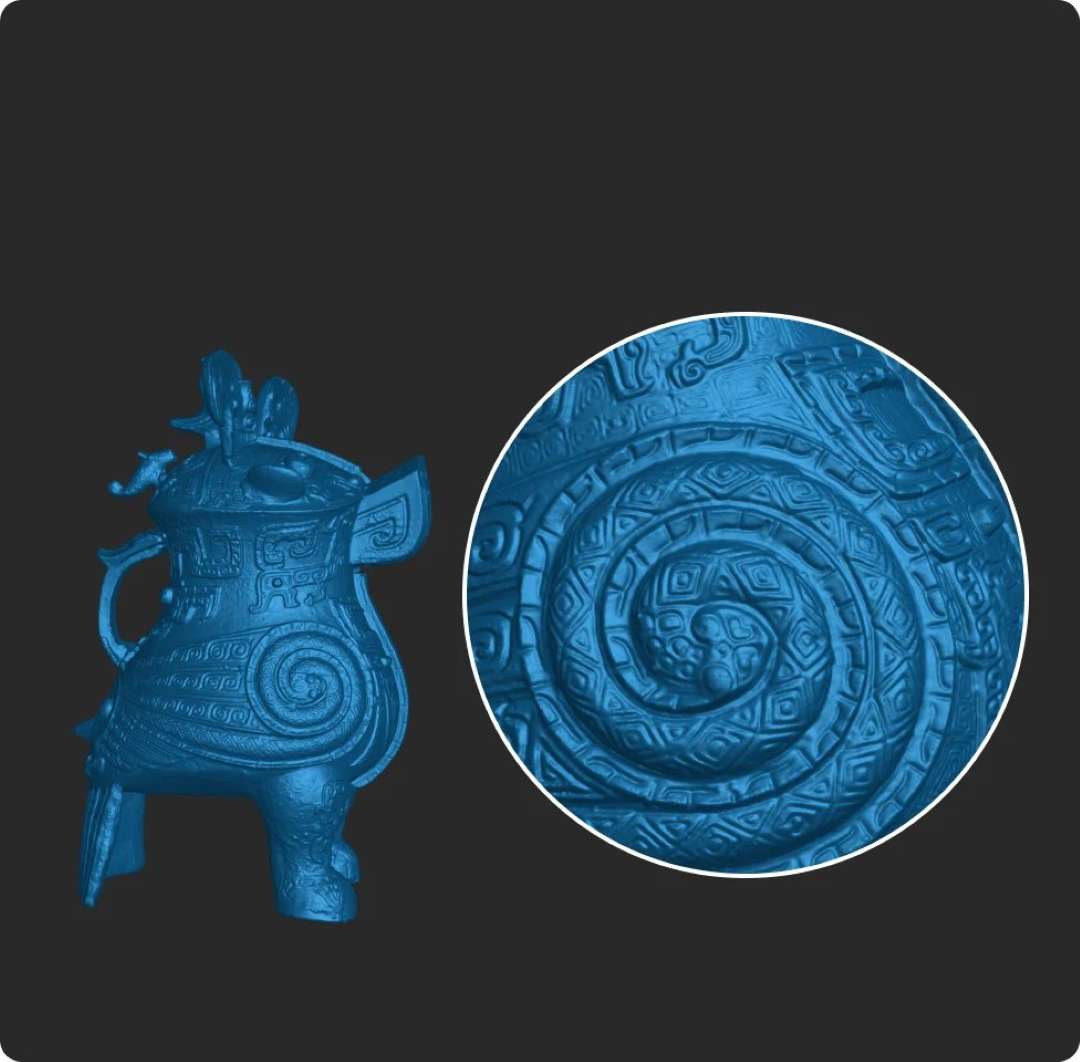

La precisión de un solo fotograma de hasta 0,02 mm se mantiene en elementos pequeños del relieve, por lo que la malla final reproduce los detalles sin suavizado adicional.

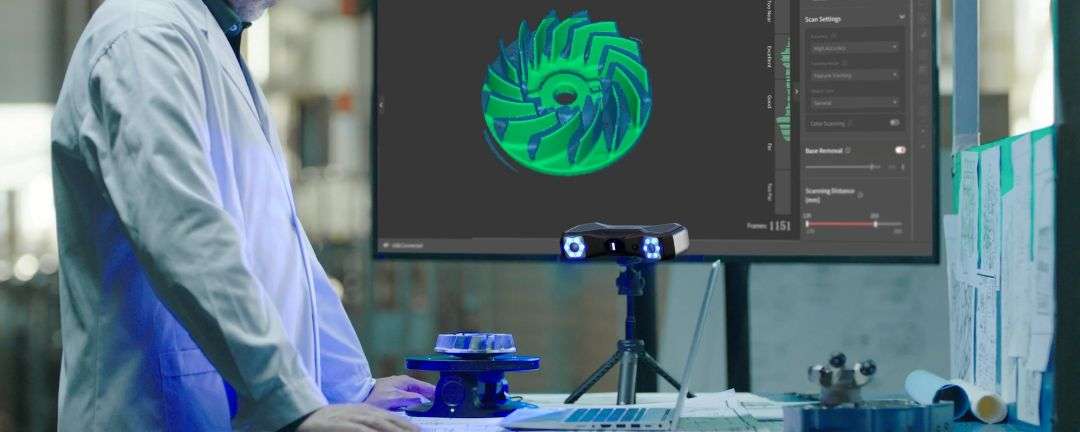

Escaneado automático en mesa giratoria
La mesa giratoria de dos ejes incluida se sincroniza con Revo Scan y gira la pieza automáticamente, de modo que el operador inicia el giro completo con una sola pulsación. La cámara RGB HD con una resolución de 2 megapíxeles capta el color solo en este modo, añadiendo textura al modelo final.
Precisión y métodos de seguimiento
La precisión volumétrica del escáner es de 0,02 mm + 0,04 mm × L (m), donde L es la longitud del objeto, por lo que el error aumenta de forma previsible con el tamaño de la pieza. La distancia entre puntos tras la fusión de fotogramas alcanza los 0,05 mm, suficiente para la verificación de dimensiones en metrología.
La alta precisión de un solo fotograma de hasta 0,01 mm y la precisión de hasta 0,02 mm se logran gracias a la placa de calibración. Esta controla los parámetros del sistema óptico antes de cada sesión.
- Por geometría (Feature): el seguimiento se basa en los contornos propios de la pieza; este modo es adecuado para objetos con suficientes particularidades geométricas propias.
- Por marcadores (Marker): los marcadores adhesivos en la superficie o alrededor del objeto sustituyen la geometría ausente en piezas lisas o simétricas.
- Por marcadores globales (Global Marker): un conjunto ampliado de marcadores en la zona de trabajo aumenta la precisión volumétrica al escanear conjuntos grandes o de múltiples piezas.
Software y automatización

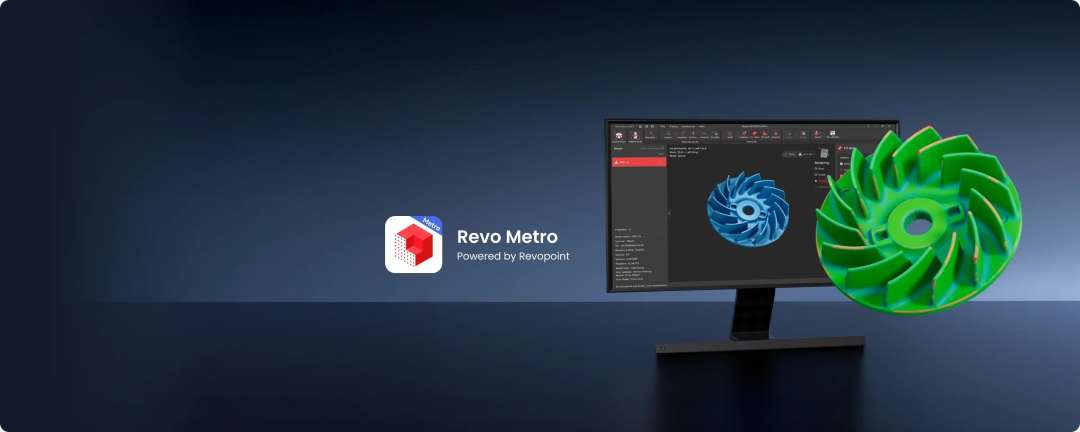

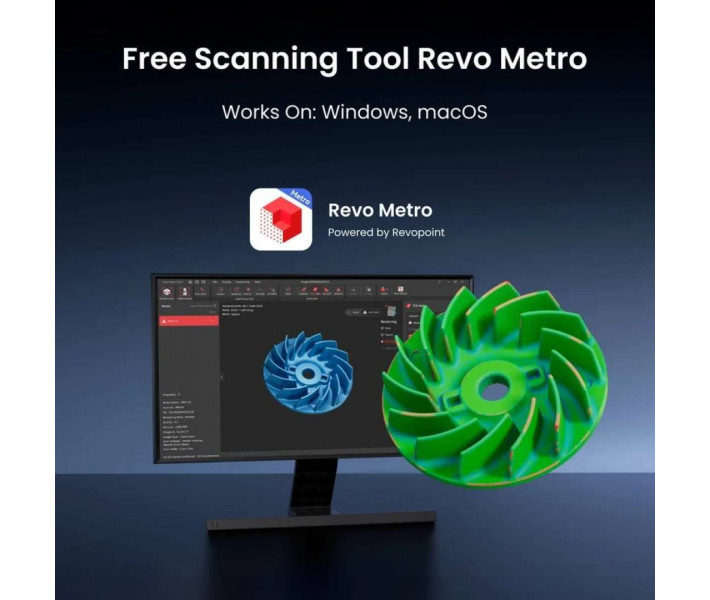

El kit se suministra con el software gratuito Revo Scan y Revo Metro para macOS y Windows. Los modelos terminados se exportan en formatos PLY, OBJ, STL, ASC, 3MF, GLTF y FBX para su posterior uso en CAD o en el laminador.
Flujo de trabajo de escaneo
Revo Metro guía al operador a través de cuatro pasos de procesamiento, desde la configuración de los parámetros de captura hasta la exportación del modelo terminado.
- Escaneo: los ajustes detallados permiten controlar cada parámetro del proceso de captura.
- Procesamiento: la nube de puntos sin procesar se convierte automáticamente con un solo clic o manualmente mediante herramientas de fusión y generación de malla.
- Edición: se eliminan los datos sobrantes, se rellenan los agujeros y la superficie se suaviza y simplifica.
- Exportación: el modelo terminado se guarda en un formato compatible con programas de control de calidad, CAD e impresión 3D.
La interfaz de Revo Metro muestra cada etapa en tiempo real y permite evaluar de inmediato la calidad del modelo final.
Transmisión y aceleración por hardware
La aplicación Revo Mirror transmite el proceso de escaneo desde el PC a un teléfono, tableta o pantalla en tiempo real. Esta función solo está disponible en el MetroX Pro. El operador ve las lagunas en los datos y se mueve alrededor del objeto sin tener que sujetar el portátil.
Un procesador ARM de 4 núcleos a 2,0 GHz realiza los cálculos de profundidad directamente en el cuerpo del escáner. La aceleración por GPU NVIDIA de las series RTX 30 y 40 aumenta la frecuencia de escaneo hasta 60 fotogramas por segundo en Windows.
Control del escaneo

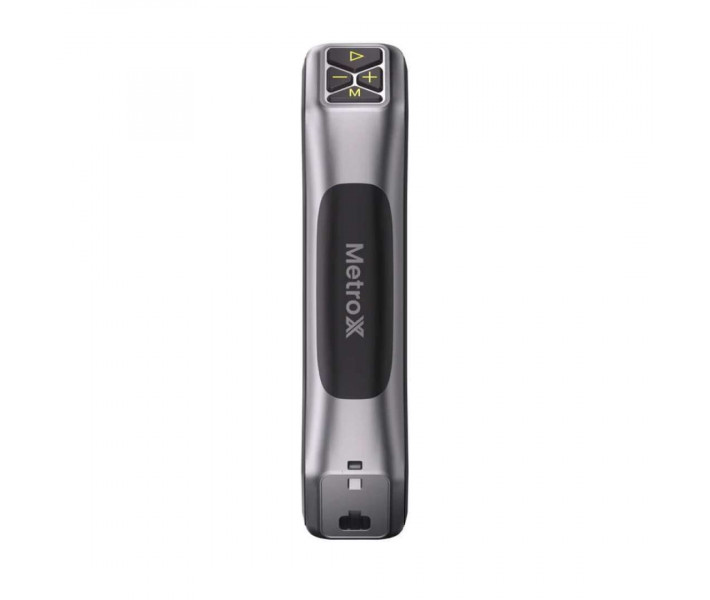

Cuatro botones físicos en el cuerpo del dispositivo controlan el inicio, la pausa, la exposición de la cámara de profundidad y el zoom digital sin necesidad de acceder a la interfaz del software.
Seguridad
El proyector láser del escáner cumple con la clase de seguridad 2M. Debe evitarse la incidencia directa del haz en los ojos a corta distancia y no observarlo a través de instrumentos ópticos de aumento.
El dispositivo emite luz parpadeante durante el funcionamiento, lo que puede no ser adecuado para personas con epilepsia fotosensible.
Ámbitos de aplicación
- Ingeniería inversa: los modos láser multilínea captan la geometría con una precisión de hasta 0,02 mm por fotograma. La nube de puntos se transfiere a Revo Design para construir un modelo CAD paramétrico sin retocar superficies manualmente.
- Control de calidad: junto con Revo Measure, el escáner compara la pieza escaneada con el modelo CAD nominal y muestra las desviaciones dimensionales. Gracias a esto, la verificación de lotes en serie tarda minutos en lugar de horas de medición manual.
- Fabricación aditiva: la precisión volumétrica es de 0,02 mm + 0,04 mm × L (m). Permite crear gemelos digitales de piezas de tamaño pequeño y mediano para su reproducción, reparación o rediseño sin volver a diseñar desde cero.
- Prototipado rápido: los datos dimensionales de alta precisión reducen el número de iteraciones de impresión, ya que las desviaciones respecto a las especificaciones técnicas se detectan antes de iniciar el ciclo de producción.

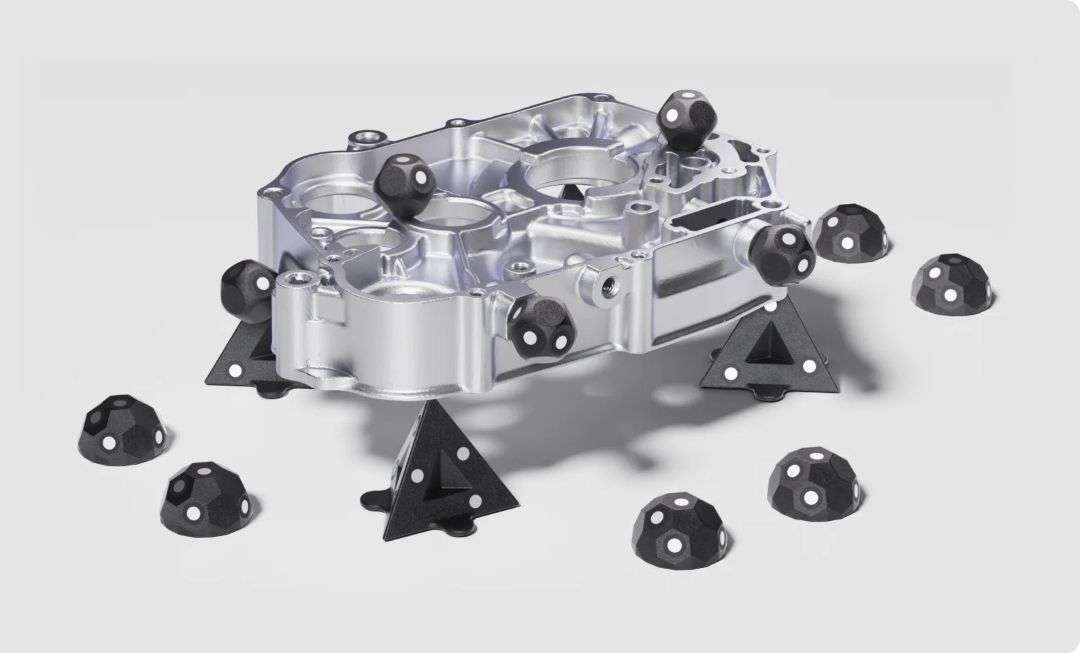

Accesorios y soportes compatibles
El escáner admite una mesa giratoria de dos ejes para el escaneo automático en color. También es compatible con un conjunto de bloques marcadores para crear rápidamente un entorno de marcadores en objetos sin particularidades geométricas propias.

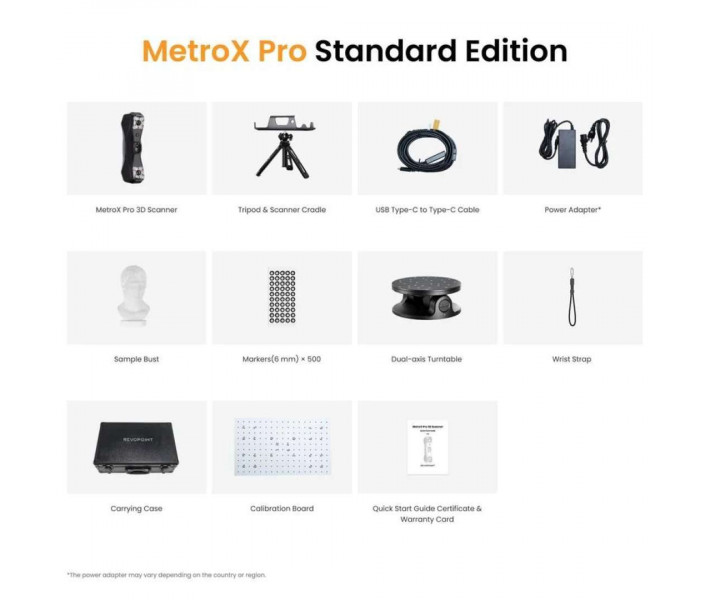

¿Qué incluye el kit?
- Escáner 3D MetroX Pro con correa de muñeca
- Tripode y soporte para el escáner
- Cable USB Type-C – Type-C
- Fuente de alimentación
- Busto de muestra para escaneo de prueba
- Marcadores de 6 mm, 500 uds.
- Mesa giratoria de dos ejes
- Maletín de transporte
- Placa de calibración
- Guía rápida, certificado y tarjeta de garantía
Especificaciones técnicas
Tecnología de escaneo
| Parámetro | Valor |
| Tipo de escaneo | Manual y de sobremesa |
| Tecnología | Escaneo láser multilínea y escaneo de campo completo con luz estructurada |
| Tamaño de los objetos a escanear | De pequeño a mediano |
| Métodos de seguimiento | Por geometría, por marcadores, por marcadores globales |
| Escaneo en color | Solo en el modo de mesa giratoria automática |
| Escaneo en exteriores | No |
| Fuente de luz 3D | 30 líneas láser azules cruzadas, 15 líneas láser azules paralelas, luz estructurada azul de campo completo de 62 líneas |
| Iluminación | 12 LED azules |
| Escaneo de objetos especiales | Utilice espray de escaneo al trabajar con superficies transparentes o reflectantes en los modos de láser multilínea; se recomienda el espray para superficies transparentes, negras, reflectantes o con un alto nivel de reflexión en los modos de luz estructurada de campo completo |
Precisión y rendimiento
| Parámetro | Valor |
| Precisión de un solo fotograma | hasta 0,01 mm |
| Precisión de un solo fotograma (single-frame accuracy) | hasta 0,02 mm |
| Precisión volumétrica | 0,02 mm + 0,04 mm × L (m), donde L es la longitud del objeto |
| Distancia entre puntos tras la fusión | hasta 0,05 mm |
| Distancia de trabajo | 200-400 mm |
| Zona de captura única a la distancia mínima | 160 × 70 mm a 200 mm |
| Zona de captura única a la distancia máxima | 320 × 215 mm a 400 mm |
| Campo de visión angular (H × V) | 43 × 33° |
| Volumen mínimo de escaneo | 10 × 10 × 10 mm |
| Volumen máximo de escaneo | 1 × 1 × 1 m |
| Velocidad de escaneo, hasta | Escaneo láser multilínea: 2 000 000 puntos/s; escaneo de campo completo con luz estructurada: 7 000 000 puntos/s |
| Calibración por el usuario | Sí |
Electrónica y cámara
| Parámetro | Valor |
| Resolución de la cámara RGB | 2 megapíxeles |
| Procesador | ARM de 4 núcleos, 2,0 GHz |
| Cálculo por hardware integrado | Cálculo de profundidad |
| Botones | 4 |
| Tipo de conector | USB Type-C – Type-C |
| Requisitos de alimentación | DC 12 V, 3 A |
Requisitos de software y sistema
| Parámetro | Valor |
| Requisitos mínimos del sistema del PC | macOS: procesador M2 Pro, RAM ≥ 16 GB; Windows: procesador Intel i7 de 13.ª generación o AMD Ryzen 7 5800, RAM ≥ 32 GB, tarjeta gráfica NVIDIA GeForce RTX 3060 (8 GB). Nota: el procesador debe tener ≥ 8 núcleos, ≥ 16 hilos, frecuencia base ≥ 2,4 GHz; la tarjeta gráfica dedicada solo es necesaria para la aceleración en los modos de escaneo con líneas láser (las GPU AMD y macOS no son compatibles actualmente) |
| Requisitos recomendados del sistema del PC | macOS: procesador M4 Pro o superior, RAM ≥ 24 GB; Windows: procesador Intel i9 de 12.ª generación o superior, RAM ≥ 64 GB, tarjeta gráfica NVIDIA RTX 4060 (8 GB) o superior |
| Sistemas operativos compatibles | Windows 10/11 (64 bits), macOS 11.0 o posterior |
| Formatos de archivo de salida | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Modelos 3D listos para imprimir | Sí |
Dimensiones y seguridad
| Parámetro | Valor |
| Peso del escáner | 508 g |
| Dimensiones (L × An × Al) | 209 × 88 × 44 mm |
| Accesorios compatibles | Mesa giratoria de dos ejes, conjunto de bloques marcadores |
| Clase de seguridad láser | Clase 2M (evite la incidencia directa en los ojos a corta distancia, no mire a través de instrumentos ópticos de aumento, evite superficies reflectantes en la trayectoria del haz) |
| Advertencia de seguridad sobre luz parpadeante | El producto emite luz parpadeante que puede no ser adecuada para personas con epilepsia fotosensible |
