- Disponibilidad: En stock
- Código del producto: 920372000001013491
- Peso bruto: 50.00kg

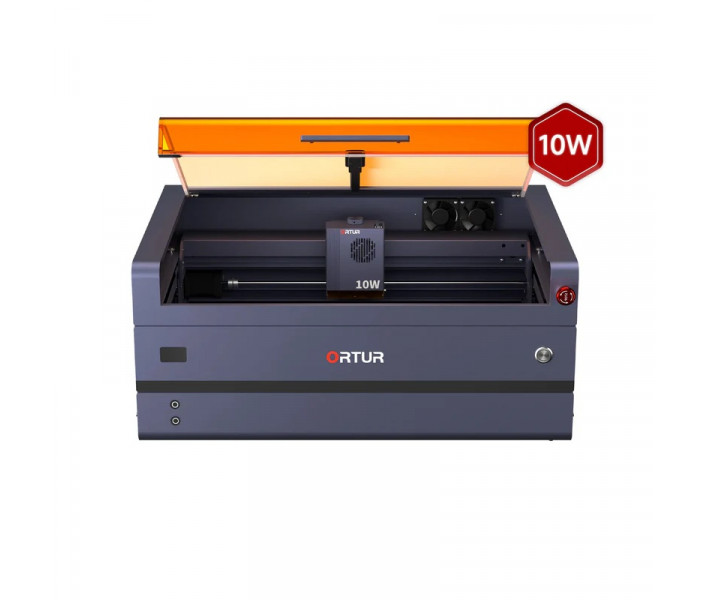

Ortur H20 10 W — grabador láser de tipo cerrado para el grabado y el corte ligero de madera y acrílico. La construcción de tres niveles de la carcasa garantiza un montaje y desmontaje rápidos de la máquina. La plataforma motorizada de elevación ajusta la altura de la zona de trabajo según el grosor del material. La cámara integrada con algoritmo de posicionamiento visual aumenta la precisión del grabado sin alineación manual.
| Característica | Valor | Por qué es importante |
|---|---|---|
| Potencia del módulo láser | 10 W | Un emisor diodo de esta potencia realiza el grabado con 256 gradaciones de gris sin necesidad de cambiar el módulo. |
| Velocidad máxima de grabado | 20000 mm/min. | La alta velocidad de desplazamiento del bloque láser reduce el tiempo de procesamiento de imágenes grandes sobre material denso. |
| Área de trabajo | 420 × 300 mm | El área de procesamiento admite varias piezas pequeñas o un panel grande en una sola pasada. |
| Altura máxima del objeto | 98 mm | La plataforma motorizada eleva piezas de esta altura sin necesidad de soportes adicionales bajo el bloque láser. |
-
Carcasa de tres niveles: cada nivel se desconecta sin herramientas, por lo que la máquina se pliega para su transporte o almacenamiento en pocos minutos.
-
Disposición inalámbrica: los cables están tendidos dentro de los marcos guía, lo que libera la mesa de trabajo de cables durante el grabado.
-
Cámara de 200000 píxeles: el algoritmo de posicionamiento visual superpone el diseño sobre la ubicación real de la pieza, por lo que el operador no necesita alinear el material manualmente.
-
Detección automática de bordes: el sistema reconoce los límites de la pieza antes de iniciar, lo que reduce el riesgo de que el láser salga del contorno de la pieza.
Tecnología y construcción del Ortur H20 10 W
El Ortur H20 10 W está construido con un principio modular: los tres niveles de la carcasa se unen sin sujeción adicional, por lo que el desmontaje y el reensamblaje se realizan sin destornilladores ni llaves. Este enfoque agiliza el traslado de la máquina entre habitaciones o talleres.

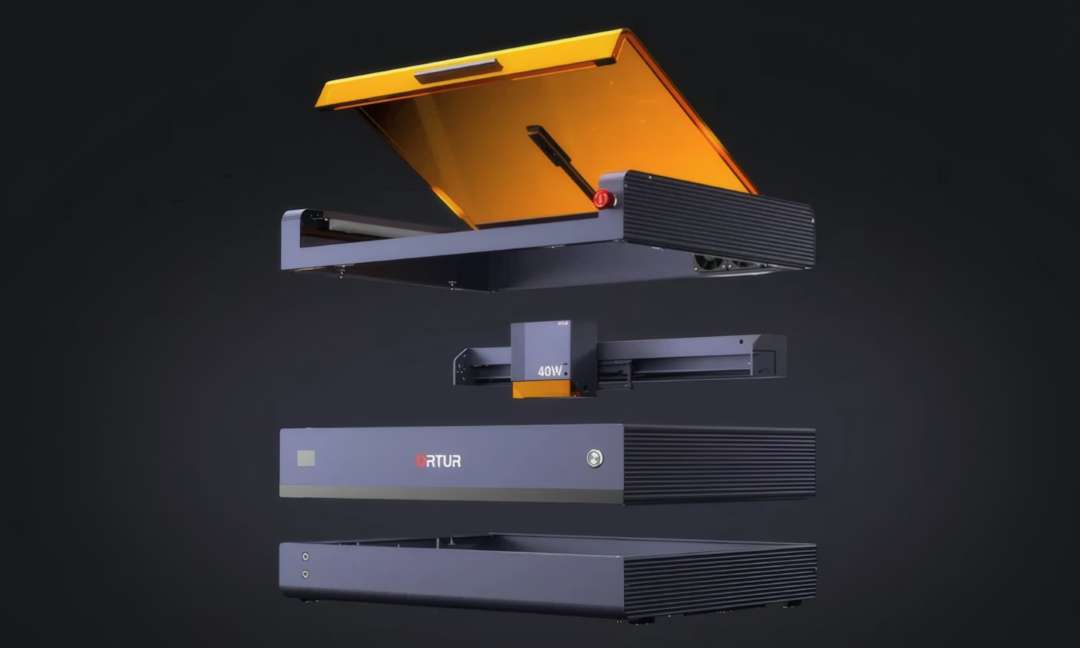

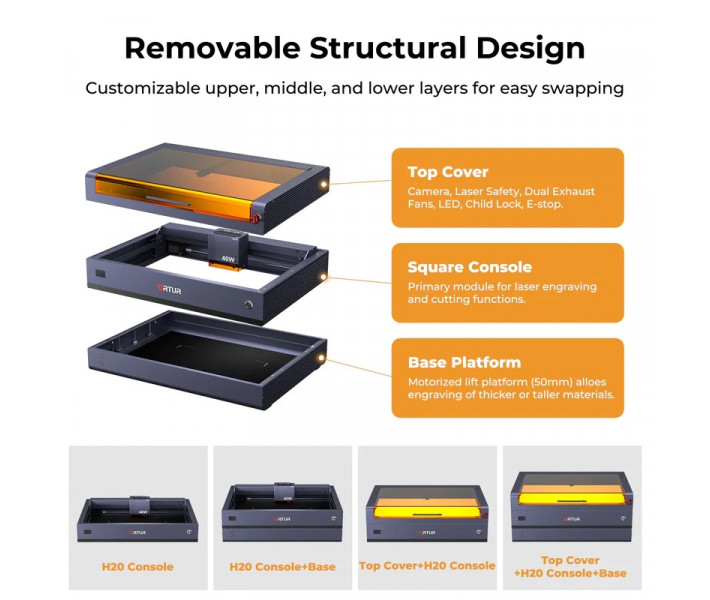

Montaje rápido de tres niveles
Cada nivel de la carcasa —la base con la electrónica, la cámara de trabajo con los ejes guía y la tapa superior— se fija mediante su propia unión. El operador desmonta la máquina en tres partes para su traslado y luego restaura la configuración sin necesidad de reconfigurar los ejes.

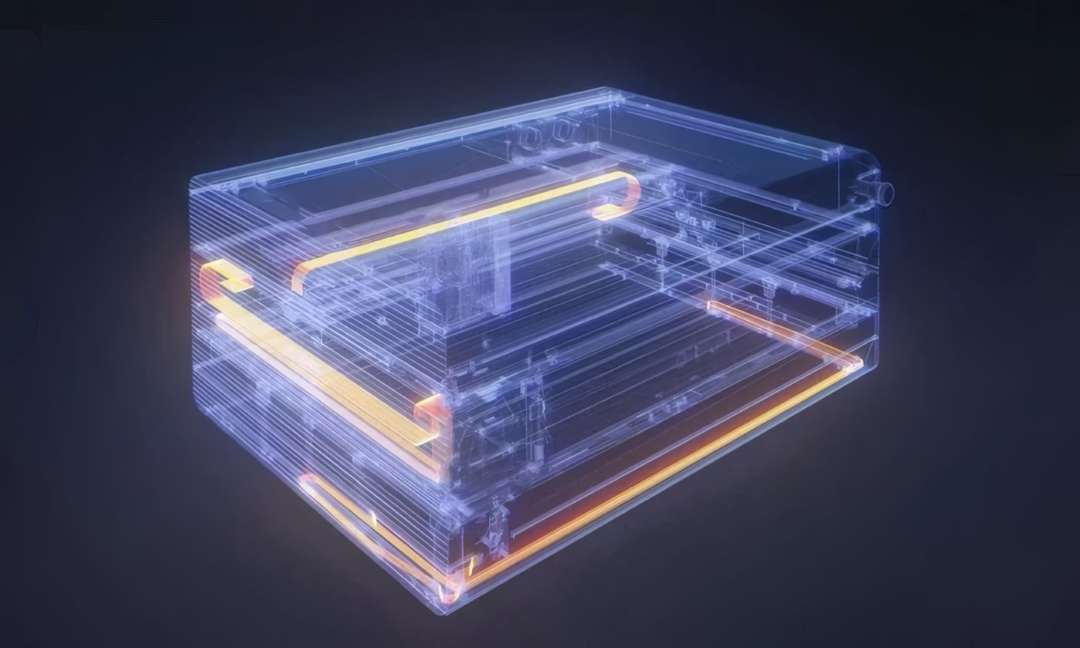

Construcción inalámbrica
Los cables de alimentación y de señal están tendidos en los marcos internos de la carcasa, por lo que en la mesa de trabajo no hay cables entre la unidad de control y el cabezal láser. Esto reduce el riesgo de enganchar un cable durante la carga de la pieza.
Plataforma motorizada de elevación
La plataforma motorizada del H20 desplaza la superficie de trabajo en vertical, ajustando la distancia focal según el grosor de la pieza de hasta 98 mm. Esto permite grabar o cortar materiales gruesos sin necesidad de seleccionar manualmente soportes para el cabezal láser.

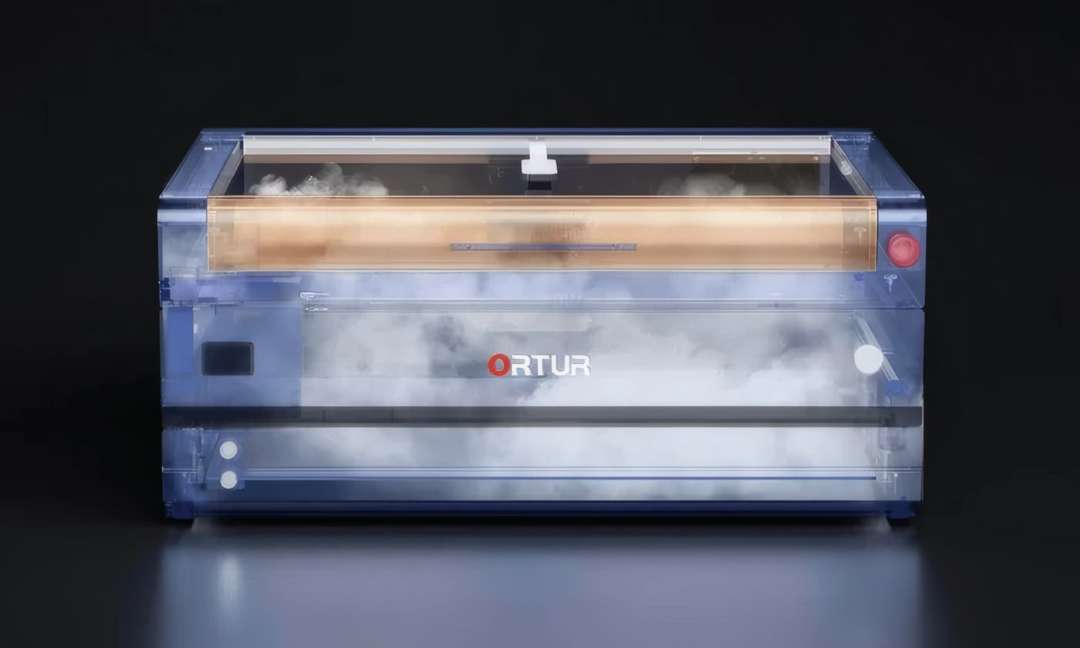

Carcasa cerrada sin humo ni polvo
La carcasa integrada aísla la zona de grabado del operador, conteniendo el humo y las partículas finas de polvo durante el corte. Junto con el ventilador de extracción, esto mantiene un aire más limpio en la sala durante toda la sesión de trabajo.

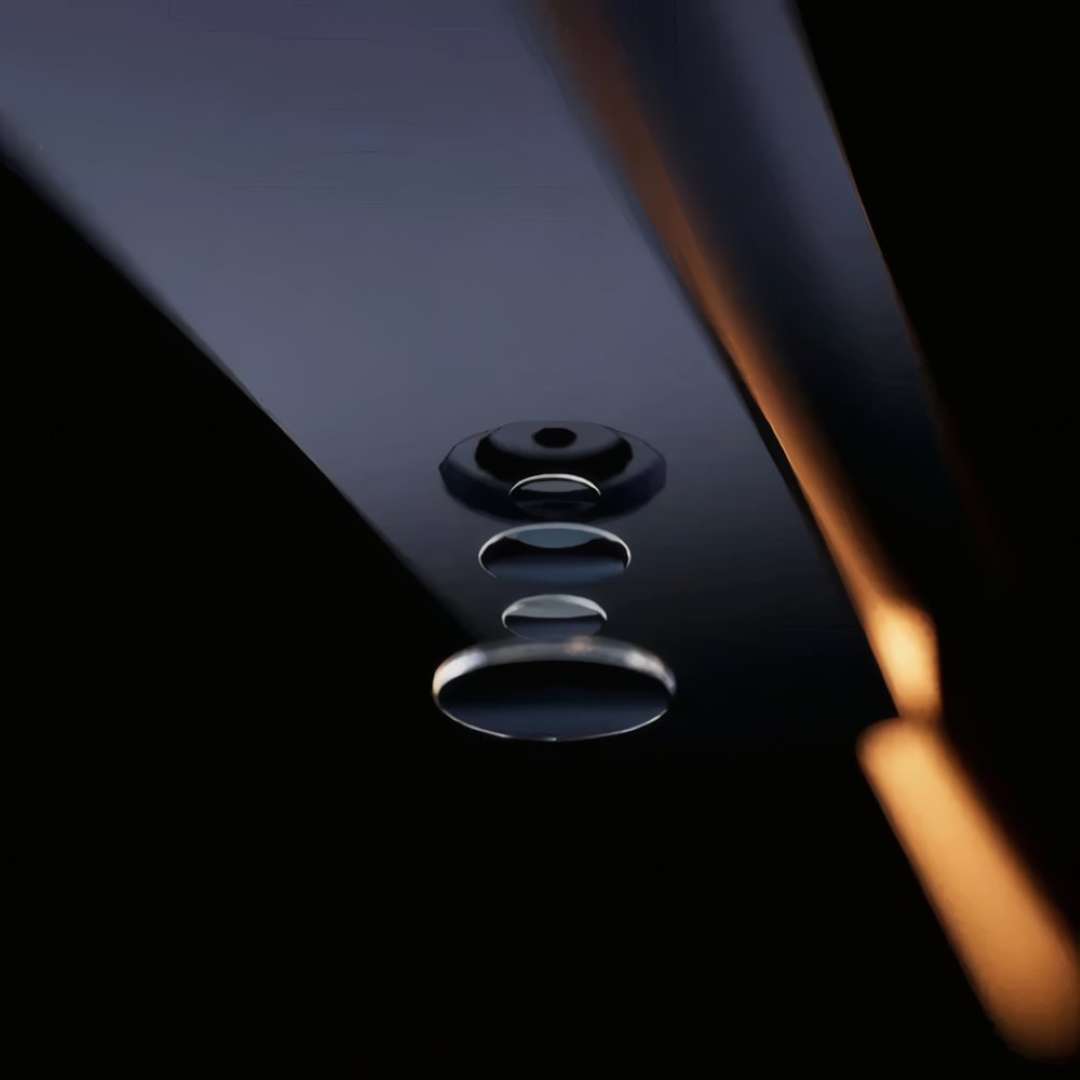

Cámara y precisión de grabado del Ortur H20 10 W
La cámara con una resolución de 200000 píxeles transmite la imagen de la zona de trabajo a la aplicación, donde el algoritmo de posicionamiento visual superpone el diseño digital sobre la posición real de la pieza. El operador ve en pantalla cómo se colocará el dibujo antes de iniciar el láser.

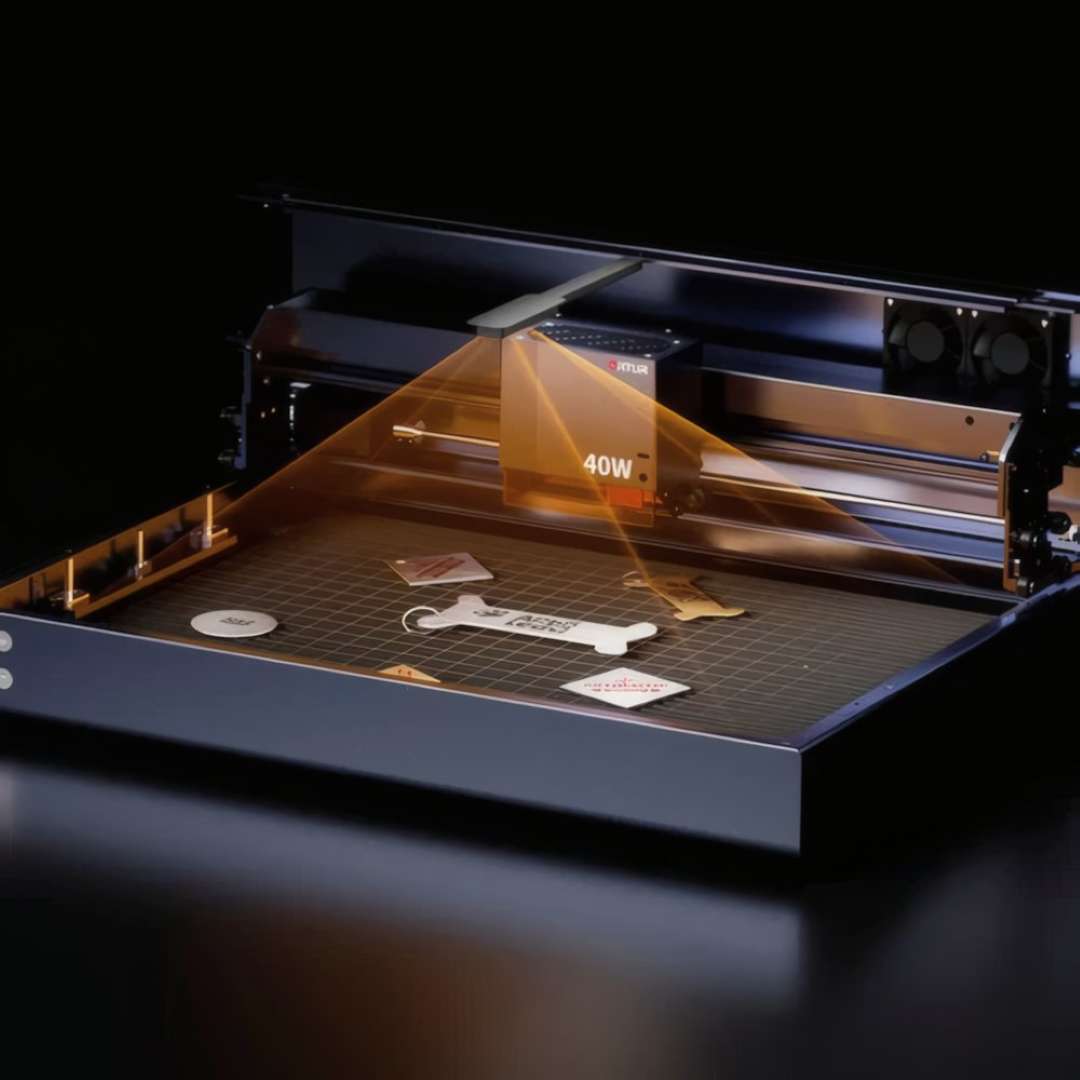

Posicionamiento visual
El posicionamiento visual compara las coordenadas del diseño con los límites reales de la pieza mediante la cámara, por lo que el diseño se ajusta al material sin alineación manual en los ejes X e Y. Esto reduce el número de pasadas de prueba antes del grabado principal.

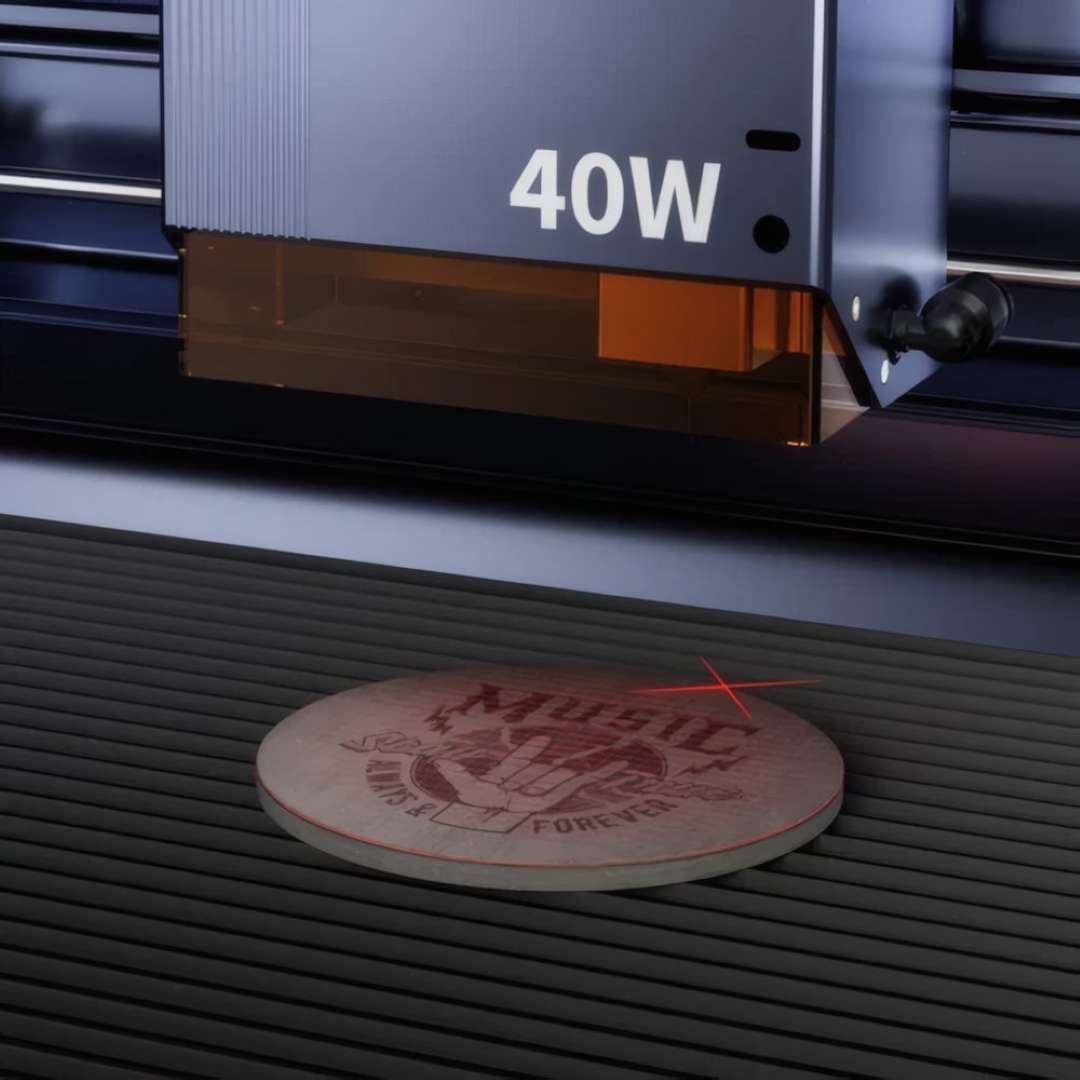

Detección automática de bordes
La función de detección automática de bordes reconoce el contorno de la pieza antes de iniciar el láser y limita la zona de procesamiento a sus límites reales. Esto reduce el riesgo de que el haz se salga accidentalmente de la pieza en materiales no estándar o redondos.

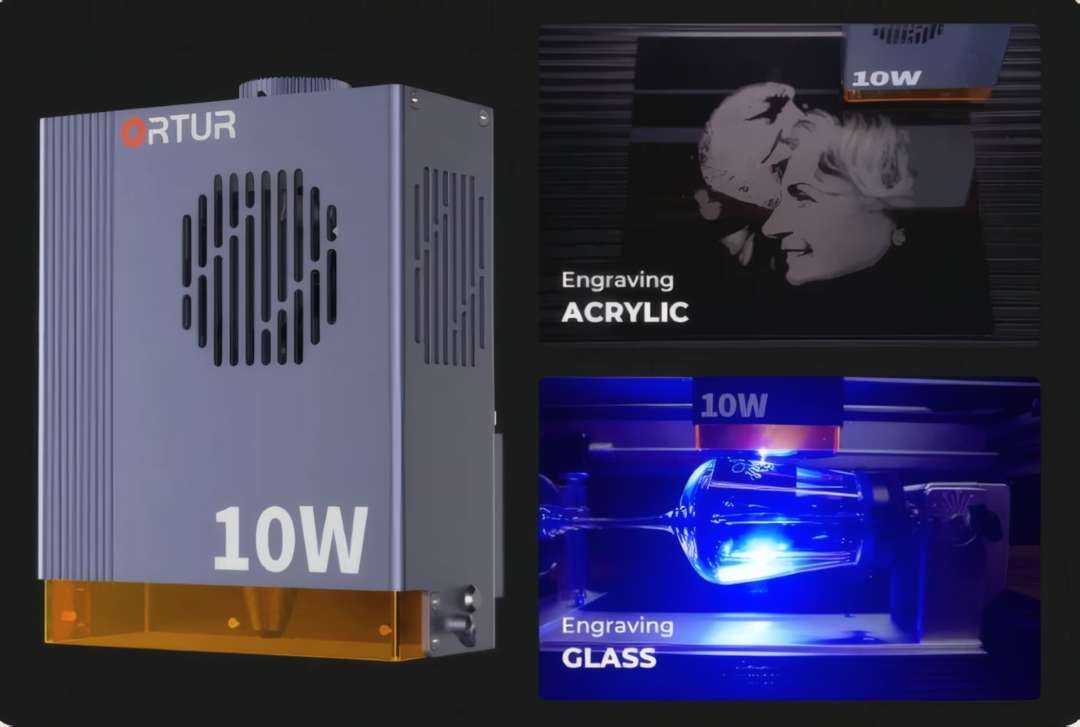

Módulo láser de 10 W
El módulo láser de 10 W de potencia genera hasta 256 gradaciones de gris durante el grabado por trama, lo que transmite transiciones de tono suaves en fotografías y gráficos. El mismo módulo realiza cortes ligeros de materiales laminares finos sin necesidad de reconfigurar el sistema de refrigeración.
Seguridad del Ortur H20 10 W
La máquina pertenece a la clase de seguridad láser 1: el esquema óptico y la carcasa limitan juntos la radiación a un nivel seguro para el local sin necesidad de equipo de protección adicional para el operador. Varios sistemas independientes controlan la tapa, la posición de la carcasa y el estado de la electrónica durante el funcionamiento.

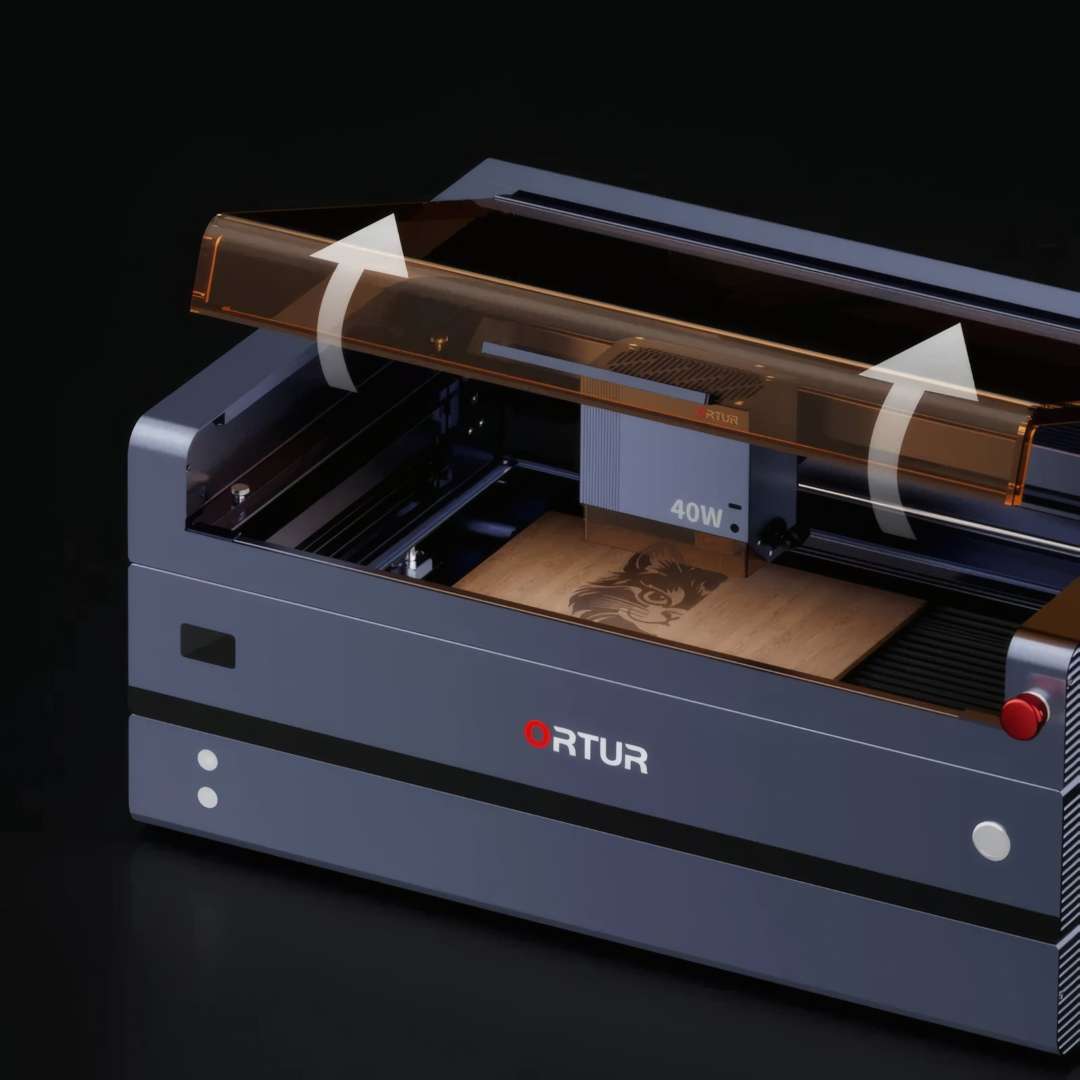

Tapa protectora para observación
La tapa bloqueadora de luz permite ver la imagen visible del proceso de grabado, mientras filtra la radiación láser de los ojos del operador. La filtración declarada es del 97 % de la luz láser, combinada con el control de la duración de la exposición.
Ventilación de la zona de trabajo
El ventilador de extracción integrado se conecta a un conducto de aire y expulsa los productos del grabado fuera del local. Esto mantiene una calidad de aire aceptable en el puesto de trabajo durante sesiones prolongadas.
Bloqueo de la tapa
El bloqueo automático detiene el funcionamiento del láser si la tapa se abre durante el ciclo de grabado. La función impide que continúe la radiación sin la pantalla protectora delante del operador.
Control de la electrónica y parada de emergencia
La placa base supervisa sus propios programas y mantiene valores estables de tensión e intensidad de corriente durante el funcionamiento, evitando picos de alimentación imprevistos. El botón de parada de emergencia y la función USB watchdog para el haz láser permiten detener de inmediato la radiación en una situación crítica. Los sensores de vibración e inclinación, junto con la protección activa de posición, detienen el ciclo si la carcasa se desplaza o se inclina durante el funcionamiento.

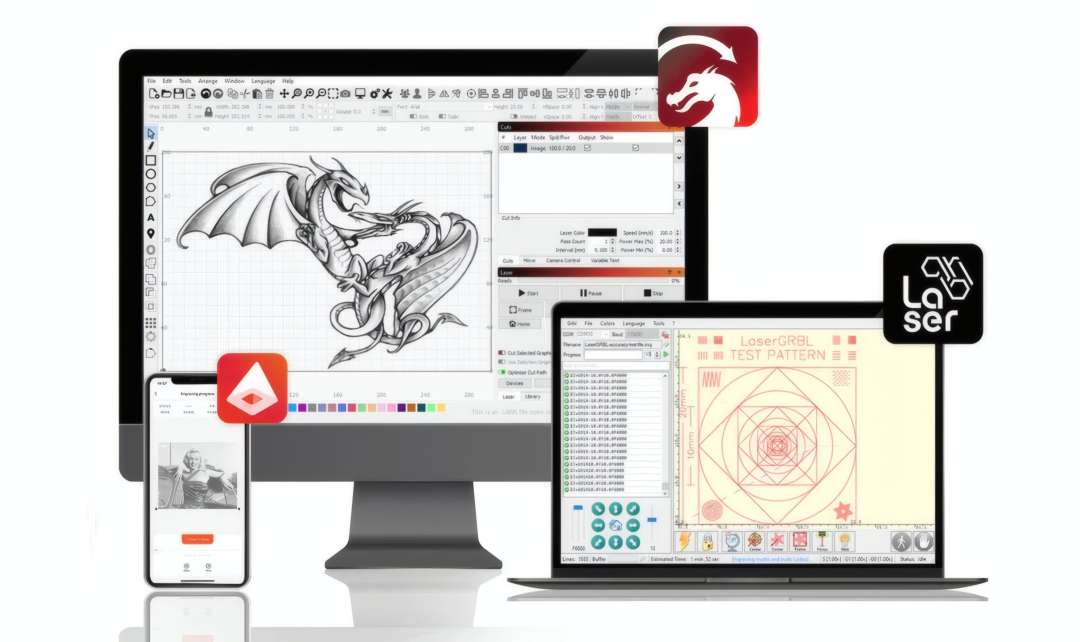

Software y control del Ortur H20 10 W
La máquina admite tareas mediante USB, tarjeta TF o conexión Wi-Fi, y la pantalla OLED de 1,3 pulgadas muestra el estado del trabajo sin necesidad de conectar un ordenador. Tres entornos de software cubren distintos niveles de preparación del operador.
-
ORTUR: aplicación propia del fabricante para la configuración básica y el inicio de tareas desde un dispositivo móvil o un PC.
-
Lightburn: entorno de pago con configuración avanzada de grabado por trama y vectorial para proyectos complejos.
-
LaserGRBL: software gratuito para tareas típicas de grabado sin costes adicionales.
Los tres entornos de control —desde la aplicación de marca hasta el LaserGRBL gratuito— funcionan con el mismo controlador de la máquina.
Ámbitos de aplicación del Ortur H20 10 W
La construcción modular, la cámara de posicionamiento y la detección automática de bordes del Ortur H20 10 W determinan la lista de tareas en las que la máquina sustituye el trazado manual de las piezas.
-
Grabado de artículos de regalo: la cámara con posicionamiento visual superpone el diseño sobre la forma real de un soporte de madera o una caja, por lo que el dibujo queda exactamente centrado sin trazado a lápiz.
-
Personalización de artículos del hogar: las 256 gradaciones de gris del módulo de 10 W transmiten retratos fotográficos y logotipos en bloques de madera para cuchillos o en cuadernos.
-
Fabricación de juegos de mesa y letreros: la detección automática de bordes limita la zona de procesamiento al contorno de la pieza, lo que reduce la cantidad de piezas defectuosas en el grabado en serie de elementos pequeños.
-
Corte de materiales finos: el mismo módulo láser realiza cortes ligeros de acrílico y papel sin cambiar el cabezal, lo que reduce el tiempo de reconfiguración entre operaciones.
Un resumen general de las funciones de la máquina recoge la disposición modular y la zona de trabajo descritas anteriormente.
Los ejemplos de productos terminados ilustran la gama de tareas que resuelve una sola máquina sin cambiar el módulo láser.
Especificaciones técnicas del Ortur H20 10 W
Características generales
| Parámetro | Valor |
|---|---|
| Modelo | Máquina láser de grabado H20 |
| Material de la carcasa | Aleación de aluminio |
| Pantalla | OLED, 1,3 pulgadas |
Módulo láser y precisión
| Parámetro | Valor |
|---|---|
| Potencia del cabezal láser | 10 W |
| Método de enfoque del cabezal láser | Enfoque manual |
| Velocidad máxima | 20000 mm/min. |
| Cámara | 200000 píxeles |
| Altura máxima del objeto a grabar | 98 mm |

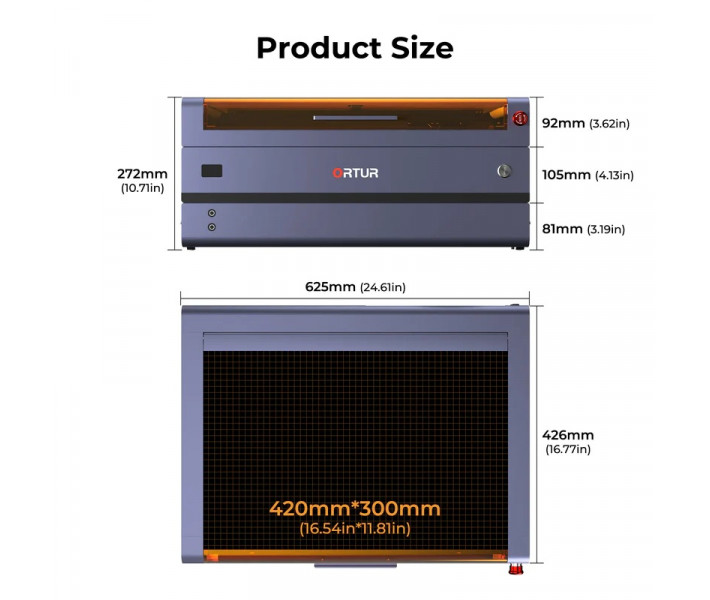

Área de trabajo
| Parámetro | Valor |
|---|---|
| Área de trabajo | 420 × 300 mm |
Seguridad
| Parámetro | Valor |
|---|---|
| Ventilador de extracción | Sí |
| Botón de parada de emergencia | Sí |
| Bloqueo infantil | Sí |
| Modo de aviso | Señal sonora y mensaje en pantalla |
Conectividad y software
| Parámetro | Valor |
|---|---|
| Interfaces | USB, conector DC, ranura para tarjeta TF |
| Modos de conexión | Wi-Fi, USB |
| Software | ORTUR (aplicación propia) / Lightburn / LaserGRBL |
