- Disponibilidad: En stock
- Código del producto: 920372000001029005
- Peso bruto: 6.50kg

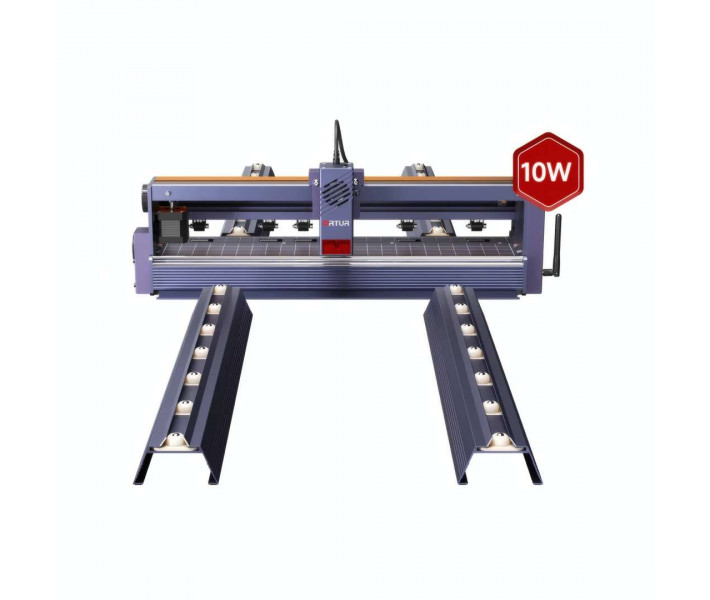

La grabadora láser Ortur F10 10 W es un alimentador de rodillo con módulo láser de 10 W para el grabado y corte continuo de materiales de cualquier longitud. El equipo procesa piezas de trabajo de hasta 480 mm de ancho en una zona de trabajo de 400 × 3000 mm. El láser corta acrílico negro de 5 mm y contrachapado de 8 mm en un solo pasado. El tamaño de punto de 0,05 × 0,1 mm y 256 niveles de gris garantizan la reproducción precisa de los detalles más finos.
| Parámetro | Su ventaja |
|---|---|
| Potencia del láser: 10 W | Densidad de potencia suficiente para cortar contrachapado de 8 mm y acrílico negro de 5 mm en un solo pasado, sin ciclos repetidos. |
| Tamaño de punto: 0,05 × 0,1 mm | El punto reducido concentra la energía en una zona estrecha: las líneas de corte son más definidas y los detalles finos del grabado se reproducen con mayor precisión. |
| Zona de trabajo: 400 × 3000 mm | El alimentador de rodillo no limita la longitud de la pieza: tablones largos, paneles y materiales en rollo se procesan en su totalidad sin recolocaciones. |
| Velocidad máxima: 20000 mm/min | La alta velocidad de desplazamiento reduce el tiempo de máquina en el grabado en serie de grandes lotes de productos similares. |
- 256 niveles de gris: el módulo de 10 W reproduce la gama tonal completa —desde casi blanco hasta negro intenso—, lo que permite obtener imágenes fotorrealistas sobre madera y acrílico oscuro.
- Rodillos de presión dobles: sujetan el material de manera uniforme en todo el ancho, eliminando desviaciones de fila durante trabajos prolongados y en serie.
- Posicionamiento automático de precisión: la función Automatic Pin-point Setting mantiene la pieza en su lugar e impide que los restos de corte caigan sobre la superficie de la mesa.
- Placa de protección retráctil: este elemento constructivo protege la mesa de trabajo de la irradiación directa del láser durante el procesado.
Ortur F10 10 W: módulo láser y óptica

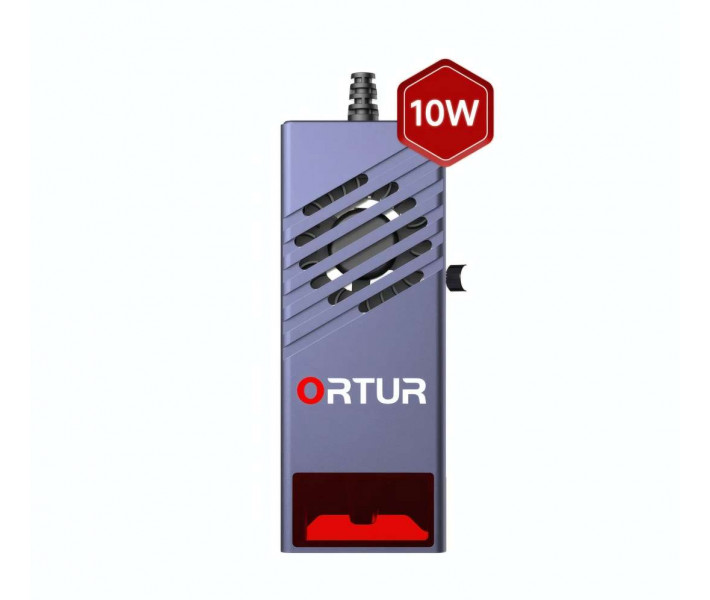

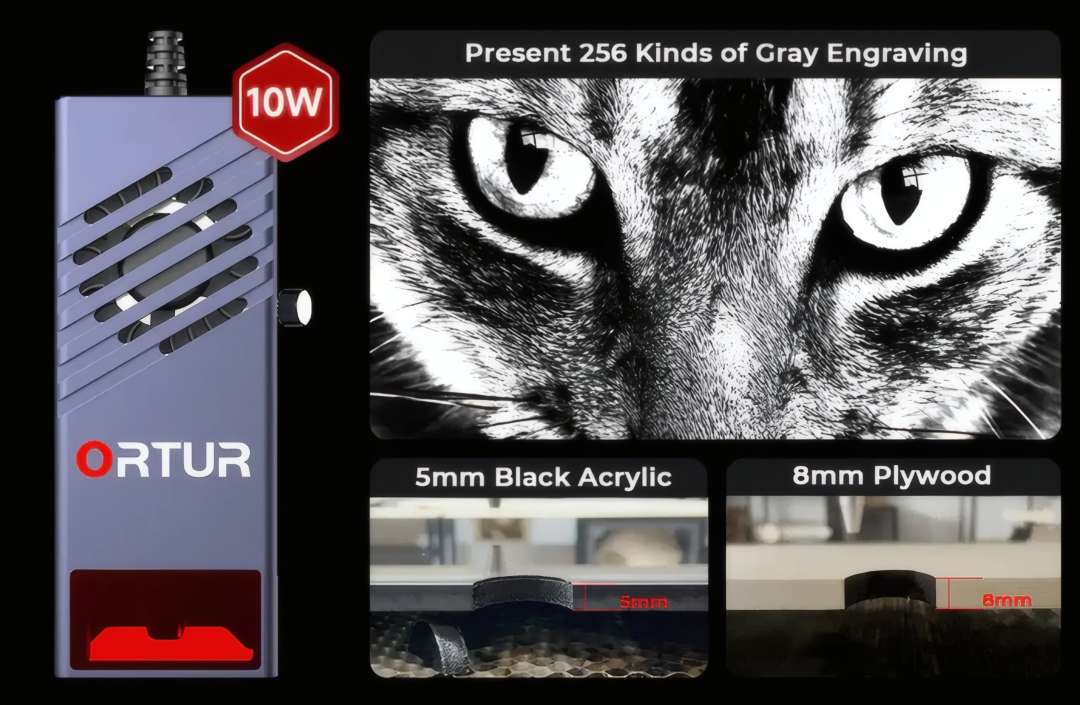

El módulo láser LU2-10B de 10 W genera un punto de 0,05 × 0,1 mm a una longitud de onda de 450 ± 5 nm. El punto reducido aumenta la densidad de potencia en el punto focal. Esto permite cortar acrílico negro de 5 mm y contrachapado de 8 mm en un solo pasado, sin ciclos repetidos. El módulo reproduce 256 niveles de gris para el grabado fotorrealista sobre madera, cuero y acrílico oscuro.
El enfoque es fijo: una vez establecida la altura mediante la placa de enfoque, no se requieren ajustes adicionales. El modo de control de potencia es PWM (modulación por ancho de pulso) con rango S0–S1.000. Esto permite regular la intensidad de forma gradual para distintos materiales y espesores.
Alimentación por rodillo y mecánica
El alimentador de rodillo desplaza el material a lo largo del eje Y sin limitar su longitud. El ancho máximo de la pieza es de 480 mm, el mínimo de 65 mm y el espesor máximo de 15 mm. El diseño está concebido para tablones, materiales en rollo y paneles largos que no es posible procesar en una grabadora de cama fija.
Los rodillos de presión dobles sujetan la pieza de trabajo de manera uniforme en todo el ancho. La cuadrícula de alineación (Aligning Grids) sirve de referencia para el posicionamiento del material. El mando de ajuste (Knob) permite configurar con precisión la posición sin necesidad de herramientas.
Elementos constructivos de protección
La función Automatic Pin-point Setting mantiene el material en la posición establecida e impide que los restos de corte caigan sobre la superficie de la mesa. Los mandos de ajuste manual del bastidor permiten configurar con precisión la posición del material antes de iniciar el trabajo.
La placa de protección retráctil de conexión de luz (Retractable Light Connection Plate) protege la mesa de la irradiación directa del láser. Los soportes (Support Stands) estabilizan la estructura sobre distintas superficies. El chasis, compuesto de un 70 % de aluminio y un 15 % de acero inoxidable, mantiene la rigidez del bastidor durante trabajos prolongados.
Software y conectividad
La grabadora se conecta mediante USB o Wi-Fi. Se admiten tres entornos de software: la aplicación propia ORTUR, el gratuito LaserGRBL (Windows XP / 7 / 8 / 10) y el de pago LightBurn (Mac y Linux). Los formatos de entrada son JPG, JPEG, PNG, BMP, SVG y otros. La velocidad de transferencia de datos va de 115200 a 921600 baudios (por defecto: 115200).
Visión general de funciones
El diseño del Ortur F10 10 W prevé módulos láser intercambiables y la compatibilidad con una zona de trabajo ampliada gracias al alimentador de rodillo.
Guías y elementos de soporte
Las guías de extensión amplían la zona de trabajo efectiva a lo largo del eje de alimentación. Esto garantiza el desplazamiento estable de piezas largas sin necesidad de reconfiguraciones.
Áreas de aplicación
Gracias al alimentador de rodillo y a la amplia lista de materiales compatibles, la grabadora láser Ortur F10 10 W abarca una gran variedad de tareas de producción, desde pequeños recuerdos hasta el marcado industrial.
- Fabricación de recuerdos y regalos: la zona de trabajo de 400 × 3000 mm y los 256 niveles de gris permiten grabar fotografías, logotipos e inscripciones personales sobre tablones de madera, bambú y cuero en modo serie.
- Producción publicitaria: el corte de acrílico negro de 5 mm y contrachapado de 8 mm en un solo pasado acorta el ciclo tecnológico de fabricación de rótulos, placas y elementos decorativos.
- Procesado de textil y cuero: el láser graba y corta tejidos de punto, algodón, fieltro y cuero con una precisión suficiente para la aplicación de motivos finos y el trazado de contornos.
- Carpintería y fabricación de muebles: la compatibilidad con MDF, pino, paulownia y cartón corrugado hace que la grabadora sea adecuada para el acabado decorativo de frentes de muebles y la fabricación de embalajes.
- Marcado industrial: el grabado de acero inoxidable, metal con recubrimiento y baldosas cerámicas permite marcar piezas e instrumentos sin tratamiento químico adicional.
- Talleres educativos y prototipado: el gratuito LaserGRBL y la conectividad Wi-Fi reducen la barrera de entrada: estudiantes y diseñadores lanzan trabajos desde un dispositivo móvil o un ordenador portátil sin necesidad de conocimientos especializados.
Recomendaciones de uso
- Gafas de protección: póngase siempre las gafas incluidas en el paquete antes de encender el láser; la radiación directa o reflejada de 450 nm es peligrosa para la vista.
- Ventilación: asegure la extracción o ventilación forzada del espacio de trabajo; al cortar acrílico y plástico se generan vapores corrosivos.
- Ajuste del enfoque: utilice la placa de enfoque incluida para determinar con precisión la altura del módulo antes de procesar cada pieza de espesor diferente.
- Limpieza de la óptica: limpie la lente periódicamente con el cepillo incluido; la suciedad reduce la potencia y deteriora la calidad del corte.
- Supervisión durante el trabajo: no deje la grabadora sin vigilancia al cortar madera o cartón; existe riesgo de ignición si el material se atasca o el enfoque es incorrecto.
Contenido del paquete
- Grabadora láser F10 — 1 uds
- Soporte — 4 uds
- Cable USB de transferencia de datos — 1 uds
- Adaptador de alimentación — 1 uds
- Gafas de protección — 1 uds
- Eje óptico de presión — 1 uds
- Tarjeta TF — 1 uds
- Cable de alimentación — 1 uds
- Cepillo — 1 uds
- Placa de protección de conexión de luz — 1 uds
- Llave de tuerca — 1 uds
- Tornillo M3 × 20 mm — 2 uds
- Bridas de sujeción — 10 uds
- Llave hexagonal 2,5 mm — 1 uds
- Bloque POM — 1 uds
- Antena Wi-Fi — 1 uds
- Lector de tarjetas — 1 uds
- Módulo láser LU2-10B — 1 uds
- Herramienta de sustitución de lente — 1 uds
- Tornillo manual — 1 uds
- Conector de tubo — 1 uds
- Placa de enfoque — 1 uds
- Lente — 1 uds
Especificaciones técnicas
Módulo láser
| Parámetro | Valor |
| Tipo de láser | Módulo láser de 10 W |
| Longitud de onda | 450 ± 5 nm |
| Tamaño de punto | 0,05 mm × 0,1 mm |
| Modo de control | PWM |
| Rango de potencia | S0–S1.000 |
| Capacidad de corte | Acrílico negro 5 mm, contrachapado 8 mm |
| Tensión de salida (módulo) | 24 V / 4 A |
Zona de trabajo
| Parámetro | Valor |
| Área de grabado | 400 mm × 3000 mm |
| Área de trabajo | 400 × 3000 mm |
| Enfoque | Enfoque fijo |
| Velocidad de grabado | 20000 mm/min |
| Velocidad máxima | 20000 mm/min |
| Ancho máximo del material | 480 mm |
| Ancho mínimo del material | 65 mm |
| Espesor máximo del material | 15 mm |
Materiales
| Parámetro | Valor |
| Materiales del chasis | 70 % aluminio, 15 % acero inoxidable, 5 % plástico, 5 % latón, 5 % otros |
| Materiales disponibles para grabado | Tablón de madera, cartón, acrílico negro, cuero, alimentos, acero inoxidable, metal con recubrimiento en polvo, etc. |
| Materiales de grabado | MDF, contrachapado, pino, paulownia, cartón, papel, papel kraft, cuero, acrílico oscuro, guijarro, cerámica, metal con recubrimiento, metal galvanizado, acero inoxidable, vidrio, tejido de punto, algodón, plástico ABS, bambú, silicagel, goma, baldosa cerámica, mármol, pizarra, cemento, ladrillo |
| Materiales disponibles para corte | Tablón de madera, cartón, acrílico negro, cuero, tela de fieltro, láminas de plástico de color oscuro (fusión), etc. |
| Materiales de corte | Papel, MDF, contrachapado, pino, paulownia, cartón, cartón corrugado, acrílico oscuro, PVC, tejido de punto, algodón, plástico ABS, fieltro, cuero, bambú, silicagel |
Electrónica y conectividad
| Parámetro | Valor |
| Placa base | OLM-ESP-F10_V2.7 |
| Firmware | ESP_F10_227RC4_2411011624 |
| Tensión de entrada | 100–240 V~ 50/60 Hz |
| Salida del adaptador de alimentación | 24 V / 6 A |
| Modo de conexión | USB / Wi-Fi |
| Velocidad de transferencia de datos | 115200 – 921600 (por defecto: 115200) |
| Temperatura de trabajo | -5 °C – 50 °C |
Software
| Parámetro | Valor |
| Software de control | LaserGRBL (gratuito), LightBurn (software de pago) |
| Software | ORTUR (aplicación propia) / LightBurn / LaserGRBL |
| SO del ordenador | Win XP, Win 7, Win 8, Win 10 (LaserGRBL); Mac y Linux (LightBurn) |
| Formato de entrada | JPG, JPEG, PNG, BMP, SVG, etc. |
