- Disponibilidad: En stock
- Código del producto: 920372000001029018
- Peso bruto: 15.50kg

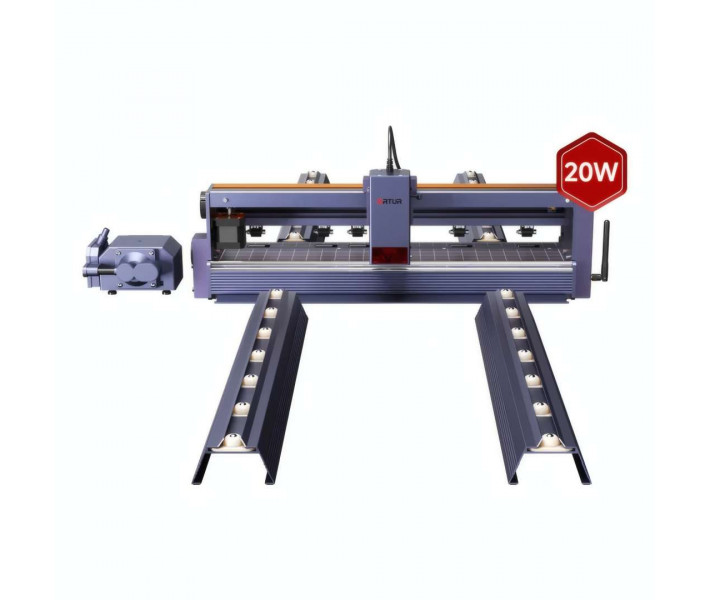

La grabadora láser Ortur F10 20 W es un equipo de grabado y corte para una amplia gama de materiales, dotado de un módulo láser de 20 W que genera un punto ultrafino para reproducir diseños de alta precisión. El dispositivo corta acrílico denso y contrachapado en un solo paso. La amplia zona de trabajo y la estructura de aluminio y acero inoxidable están diseñadas para sesiones de producción continua.
| Especificación | Su ventaja |
|---|---|
| Zona de trabajo: 400 × 3000 mm | El eje Y extendido permite trabajar con paneles y carteles de gran formato sin recolocar el material. |
| Tamaño del punto: 0,1 × 0,12 mm | El punto micrométrico concentra la energía en una superficie mínima y reproduce detalles finos incluso en materiales duros. |
| Corte en un solo paso: acrílico 8 mm / contrachapado 10 mm | Un único paso reduce el tiempo de ciclo y minimiza la zona de afectación térmica en el material. |
| Estructura: 70 % aluminio, 15 % acero inoxidable | La estructura rígida mantiene la geometría de los ejes durante sesiones prolongadas y evita la acumulación de error mecánico. |
- Grabado en color sobre acero inoxidable: el láser oxida la superficie del metal, generando más de 380 tonos sin pintura ni recubrimientos.
- Protección de la superficie de trabajo: la placa de apoyo retráctil evita dañar la mesa por el efecto térmico del láser durante el corte.
- Amplia variedad de materiales: la grabadora procesa madera, cuero, cerámica, vidrio, goma, bambú y metal con recubrimiento.
- Conectividad USB y Wi-Fi: control mediante LaserGRBL, LightBurn o la aplicación propia de ORTUR desde un dispositivo móvil.
Ortur F10 20 W: módulo láser y principio de funcionamiento

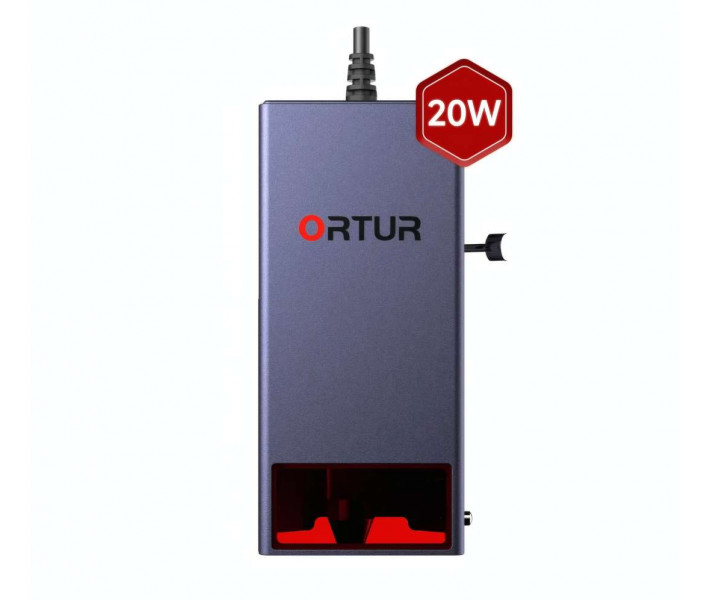

La grabadora láser Ortur F10 20 W incorpora un módulo láser diodo de 20 W con una longitud de onda de 450 ± 5 nm. El sistema óptico de enfoque fijo genera un punto de 0,1 × 0,12 mm. La alta densidad de potencia en una superficie mínima permite procesar materiales que requieren una aportación térmica elevada.
El modo de control PWM (modulación por ancho de pulso) regula la intensidad del láser en el rango S0–S1 000. Esto permite que un mismo equipo realice tanto grabado superficial como corte pasante sin cambiar de herramienta.
Corte y grabado

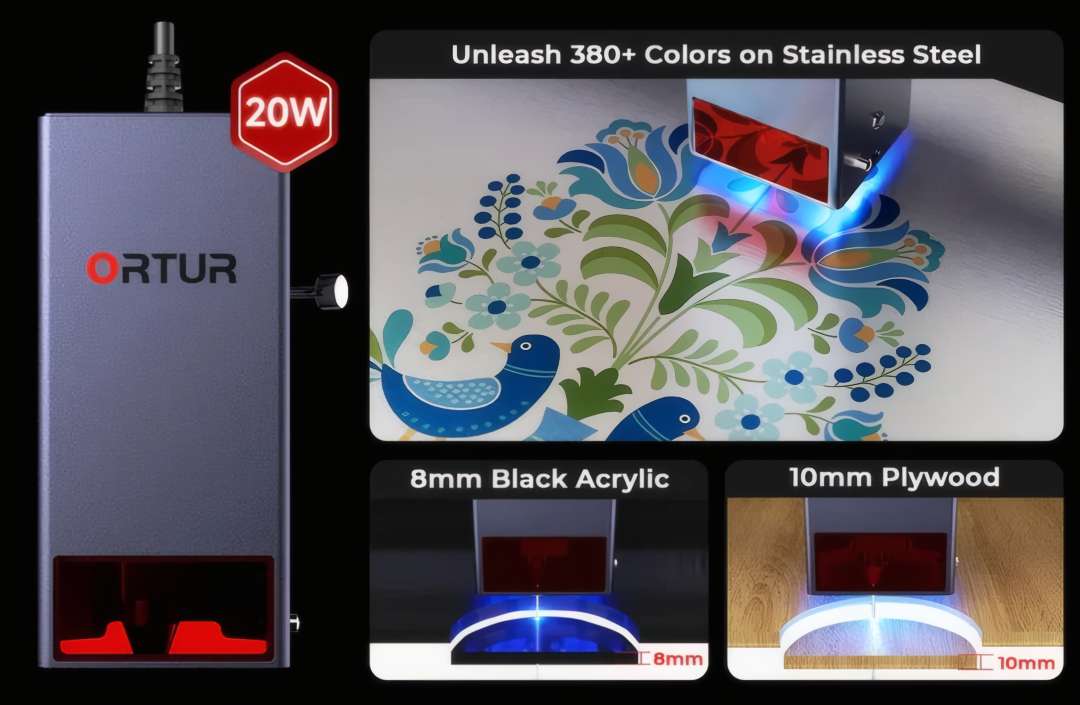

El módulo láser corta acrílico negro de 8 mm y contrachapado de 10 mm en un solo paso. El grosor máximo del material es de 15 mm y el ancho va de 65 a 480 mm. Los materiales de corte incluyen MDF, pino, paulonia, cartón, cartón corrugado, acrílico oscuro, PVC, tejido de punto, algodón, plástico ABS, fieltro, cuero, bambú y sílice gel.
Para el grabado también están disponibles guijarro, cerámica, vidrio, acero inoxidable, metal con recubrimiento y galvanizado, mármol, pizarra, cemento y ladrillo. El láser oxida la superficie del acero inoxidable, reproduciendo más de 380 tonos de color sin recubrimientos adicionales.
Características constructivas
La estructura está compuesta por un 70 % de aluminio, un 15 % de acero inoxidable, un 5 % de plástico, un 5 % de latón y un 5 % de otros materiales. Esta composición proporciona la rigidez necesaria para trabajar a velocidades máximas sin vibraciones que afecten a la calidad del grabado.
Dos rodillos de presión sujetan el material a lo largo del eje de avance. Esta sujeción es fundamental al grabar detalles finos en piezas largas, donde el menor desplazamiento altera el registro de la imagen.
El pomo de ajuste de posición y la rejilla de alineación garantizan el posicionamiento preciso del material antes de iniciar el trabajo. Cuatro pies de apoyo estabilizan el equipo sobre una superficie plana sin fijaciones adicionales.
La función Automatic Pin-point Setting retiene los residuos de material tras el corte en su lugar e impide que caigan sobre la mesa. La placa de apoyo retráctil protege la superficie de trabajo del efecto térmico del láser durante sesiones prolongadas.
Software y conectividad
El dispositivo admite conexión mediante USB y Wi-Fi. La velocidad de transmisión es de 115200–921600 baudios (115200 por defecto). LaserGRBL (software gratuito) es compatible con Win XP, Win 7, Win 8 y Win 10; LightBurn (software de pago) es compatible con Mac y Linux. La aplicación propia de ORTUR permite controlar los trabajos de grabado desde un dispositivo móvil. Los formatos de entrada admitidos son JPG, JPEG, PNG, BMP, SVG y otros.
Áreas de aplicación
La amplia zona de trabajo y la extensa lista de materiales compatibles hacen de la grabadora láser Ortur F10 20 W un equipo adecuado para diversas tareas de producción.
- Corte de acrílico y plástico: la potencia de 20 W es suficiente para cortar acrílico negro de 8 mm en un solo paso, lo que acelera la fabricación de paneles decorativos y elementos de carcasa.
- Trabajo con madera y contrachapado: el contrachapado de 10 mm se corta en un solo paso; el MDF, el pino y la paulonia se graban con reproducción de detalles finos.
- Grabado en color sobre metal: el láser oxida el acero inoxidable y el metal con recubrimiento, generando más de 380 tonos sin tratamiento químico.
- Trabajo con cuero y textil: el grabado y el corte de algodón, tejido de punto, fieltro y cuero se realizan sin contacto mecánico, lo que elimina la deformación de los materiales blandos.
- Fabricación de carteles y material publicitario: la zona de trabajo de 400 × 3000 mm permite procesar piezas largas para paneles, carteles y elementos de interior.
- Marcado y personalización: el grabado sobre cerámica, vidrio, mármol y pizarra ofrece un marcado duradero y la inclusión de inscripciones personalizadas.
Contenido del paquete
El contenido del paquete incluye todos los accesorios necesarios para la configuración y el uso desde la primera sesión, incluidos una bomba de aire, gafas de protección y herramientas para el mantenimiento de la lente.
- Grabadora láser F10 — 1 uds
- Asiento de apoyo — 4 uds
- Cable USB de datos — 1 uds
- Adaptador de alimentación — 1 uds
- Gafas de protección — 1 uds
- Eje óptico de presión — 1 uds
- Tarjeta TF — 1 uds
- Cable de alimentación — 1 uds
- Cepillo — 1 uds
- Placa de apoyo de conexión de iluminación — 1 uds
- Llave — 1 uds
- Tornillo M3 × 20 mm — 2 uds
- Bridas — 10 uds
- Llave Allen 2,5 mm — 1 uds
- Bloque POM — 1 uds
- Antena Wi-Fi — 1 uds
- Lector de tarjetas — 1 uds
- Módulo láser LU3-20B
- Herramienta de cambio de lente
- Tornillo de fijación manual
- Regulador de flujo de aire
- Manguera de aire (diámetro interior 4 mm, exterior 6 mm)
- Bomba de aire
- Conector de liberación rápida
- Lente
Especificaciones técnicas
Parámetros principales del dispositivo
| Parámetro | Valor |
| Placa base | OLM-ESP-F10_V2.7 |
| Firmware | ESP_F10_227RC4_2411011624 |
| Materiales de la estructura | 70 % aluminio, 15 % acero inoxidable, 5 % plástico, 5 % latón, 5 % otros |
| Área de grabado | 400 × 3000 mm |
| Enfoque | Enfoque fijo |
| Modo de control | PWM |
| Nivel de potencia | S0–S1 000 |
| Velocidad de grabado | 20000 mm/min |
| Tensión de entrada | 100–240 ~ 50/60 Hz |
| Parámetros de salida del adaptador de alimentación | 24 V/6 A |
| Temperatura de trabajo | -5 °C – 50 °C |
Conectividad y software
| Parámetro | Valor |
| Velocidad de transmisión | 115200–921600 (por defecto: 115200) |
| Método de conexión | USB / Wi-Fi |
| Sistema operativo del ordenador | Win XP, Win 7, Win 8, Win 10 (LaserGRBL); Mac y Linux (LightBurn) |
| Software de control | LaserGRBL (gratuito), LightBurn (de pago) |
| Software | ORTUR (aplicación propia) / LightBurn / LaserGRBL |
| Formato de entrada | JPG, JPEG, PNG, BMP, SVG, etc. |
Módulo láser
| Parámetro | Valor |
| Tipo de láser | Módulo láser 20 W |
| Tamaño del punto | 0,1 × 0,12 mm |
| Longitud de onda | 450 ± 5 nm |
| Capacidad de corte | acrílico negro 8 mm, contrachapado 10 mm |
| Velocidad máxima | 20000 mm/min |
| Tensión de salida | 24 V/6 A |
Materiales y dimensiones
| Parámetro | Valor |
| Materiales de corte | papel, MDF, contrachapado, pino, paulonia, cartón, cartón corrugado, acrílico oscuro, PVC, tejido de punto, algodón, plástico ABS, fieltro, cuero, bambú, sílice gel |
| Materiales de grabado | MDF, contrachapado, pino, paulonia, cartón, papel, papel kraft, cuero, acrílico oscuro, guijarro, cerámica, metal con recubrimiento, metal galvanizado, acero inoxidable, vidrio, tejido de punto, algodón, plástico ABS, bambú, sílice gel, goma, baldosa cerámica, mármol, pizarra, cemento, ladrillo |
| Materiales de grabado disponibles | tablero de madera, cartón, acrílico negro, cuero, alimentos, acero inoxidable, metal con recubrimiento en polvo, etc. |
| Materiales de corte disponibles | tablero de madera, cartón, acrílico negro, cuero, fieltro, láminas de plástico oscuro (fusión), etc. |
| Anchura máxima del material | 480 mm |
| Anchura mínima del material | 65 mm |
| Grosor máximo del material | 15 mm |
| Zona de trabajo | 400 × 3000 mm (118″ × 15,75″) |
