Escáner LiDAR XGRIDS Lixel K1 Paquete Estándar

El paquete estándar XGRIDS Lixel K1 es un escáner LiDAR móvil para la documentación espacial en condiciones de campo. El dispositivo combina LiDAR 360° con cámaras panorámicas HDV y genera nubes de puntos en color en tiempo real. El control con un solo botón elimina la necesidad de trípodes, especialistas y un postprocesado prolongado. La carcasa de aluminio aeronáutico y el grado de protección IP54 están diseñados para entornos de trabajo variados.

• Tiempo real: los algoritmos Multi-SLAM generan la nube de puntos directamente durante el movimiento, sin que sea necesaria una fase separada de postprocesado.
• Posicionamiento RTK: el módulo RTK integrado proporciona vinculación a coordenadas absolutas sin necesidad de instalar puntos de referencia en tierra.
• Rango de temperatura: el funcionamiento en condiciones de -20 °C a +50 °C abarca la mayoría de las zonas climáticas y entornos industriales.
• Software: Lixel Studio procesa nubes de puntos y genera exportaciones CAD/BIM; LCC Studio aplica IA para generar modelos 3DGS fotorrealistas con una reducción del volumen de ficheros del 90 %.

XGRIDS Lixel K1 frente a los métodos de levantamiento tradicionales

Los métodos topográficos terrestres tradicionales requieren varios días de trabajo en el emplazamiento y semanas de postprocesado antes de obtener resultados utilizables. La contratación de especialistas y el uso de equipos estacionarios pesados aumentan el coste y los plazos de ejecución. El paquete estándar XGRIDS Lixel K1 elimina estas barreras: la nube de puntos se calcula en tiempo real, directamente durante el escaneado. Los primeros resultados están disponibles para su análisis en el propio emplazamiento, sin necesidad de regresar a la oficina.

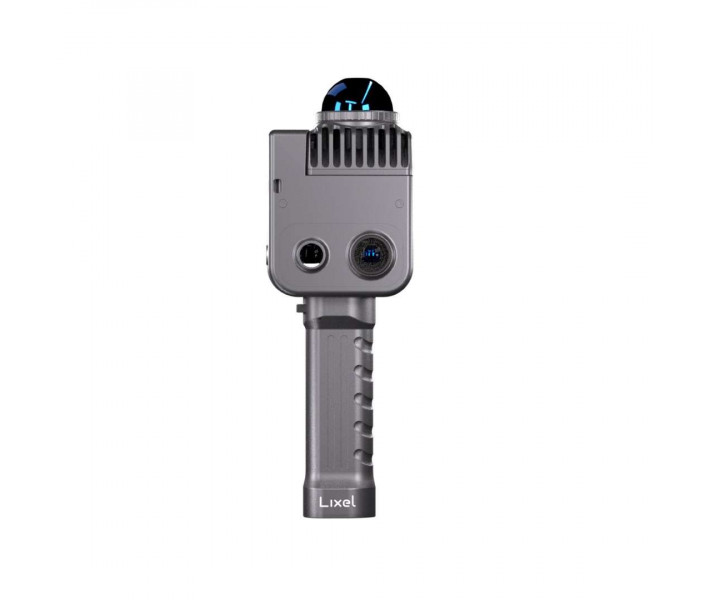

En la fotografía de campo se aprecian los componentes de hardware principales: el módulo frontal de doble cámara, la cúpula LiDAR y el mango con el logotipo.

Plataforma de hardware

El módulo de escaneado es un LiDAR 360° con un ángulo de visión de -7° a +52° en vertical y una velocidad de 200000 puntos/s. La precisión relativa de 1,2 cm está garantizada por los algoritmos Multi-SLAM. Estos rastrean continuamente la posición del dispositivo incluso en entornos con puntos de referencia estructurales mínimos. El módulo RTK integrado proporciona un posicionamiento espacial absoluto sin necesidad de instalar puntos de referencia en tierra.

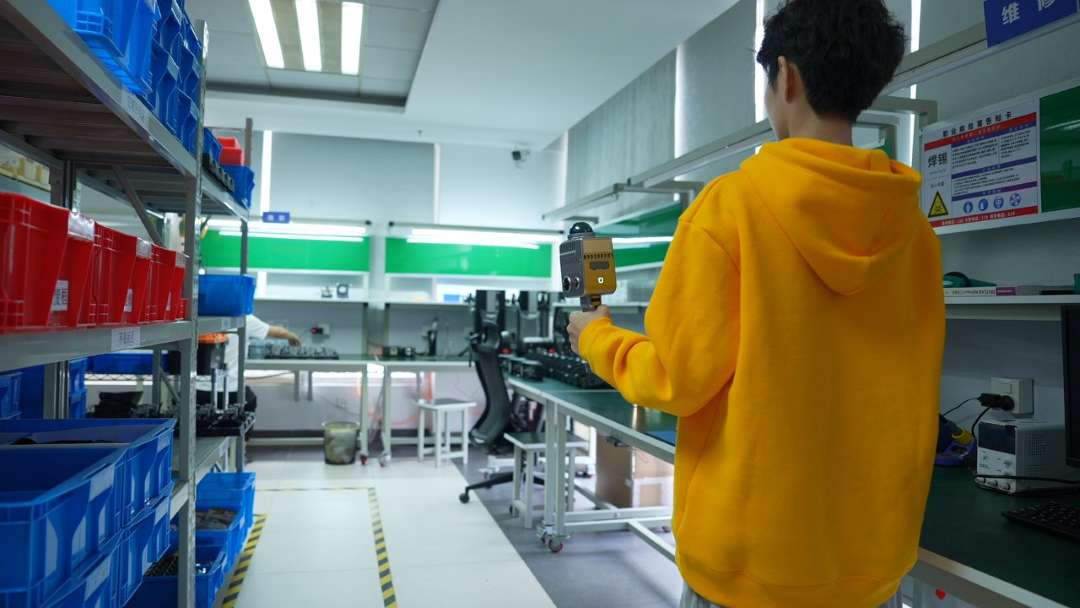

En la fotografía, un operador con sudadera amarilla realiza el escaneado en un laboratorio industrial con estanterías y bancos de trabajo.

El módulo visual incluye cuatro cámaras: dos sensores HDV de 48 MP forman un panorama de 360° × 360° con una resolución máxima de 56 MP. El color se aplica a la nube de puntos de forma automática, sin texturizado manual en el postprocesado. El grado de protección IP54 y el rango de trabajo de -20 °C a +50 °C garantizan un funcionamiento estable en diversas condiciones climáticas e industriales.

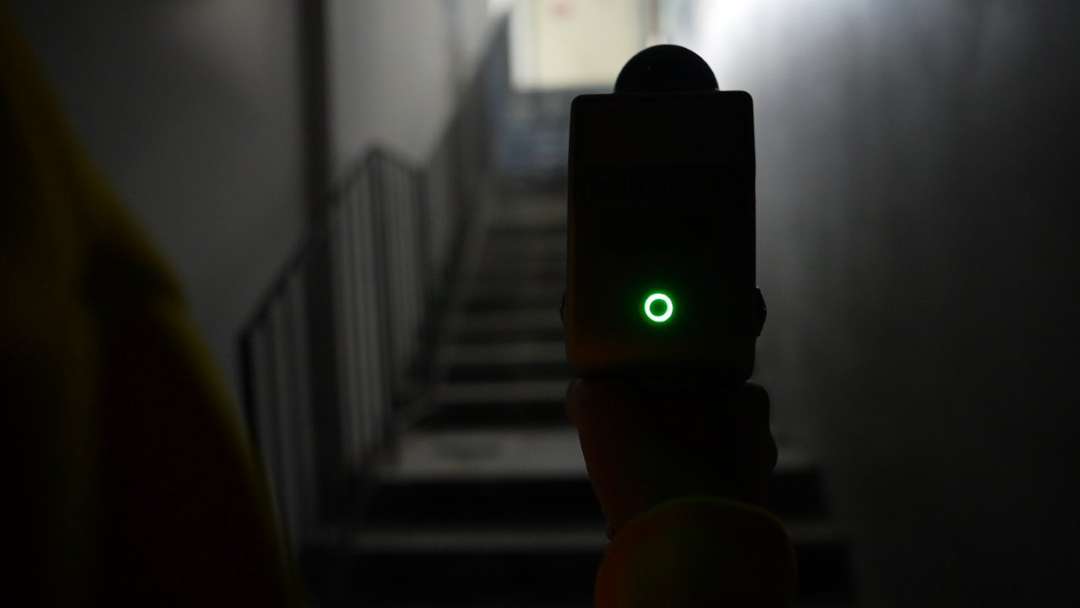

El indicador LED verde de estado se ilumina en el panel trasero durante el escaneado de una caja de escaleras sin luz.

Flujo de trabajo en tres pasos

El escaneado se inicia con un solo botón. La aplicación móvil LixelGO proporciona control en tiempo real del escáner, planificación de misiones y supervisión del estado del dispositivo en campo. La nube de puntos se guarda en formato .las en una tarjeta TF de 256 GB y está disponible para su visualización en el emplazamiento de inmediato.

El postprocesado se realiza en Lixel Studio o en modo mixto, según los requisitos de precisión y velocidad. Los datos finales se exportan a CAD/BIM o se publican como modelo 3D interactivo.

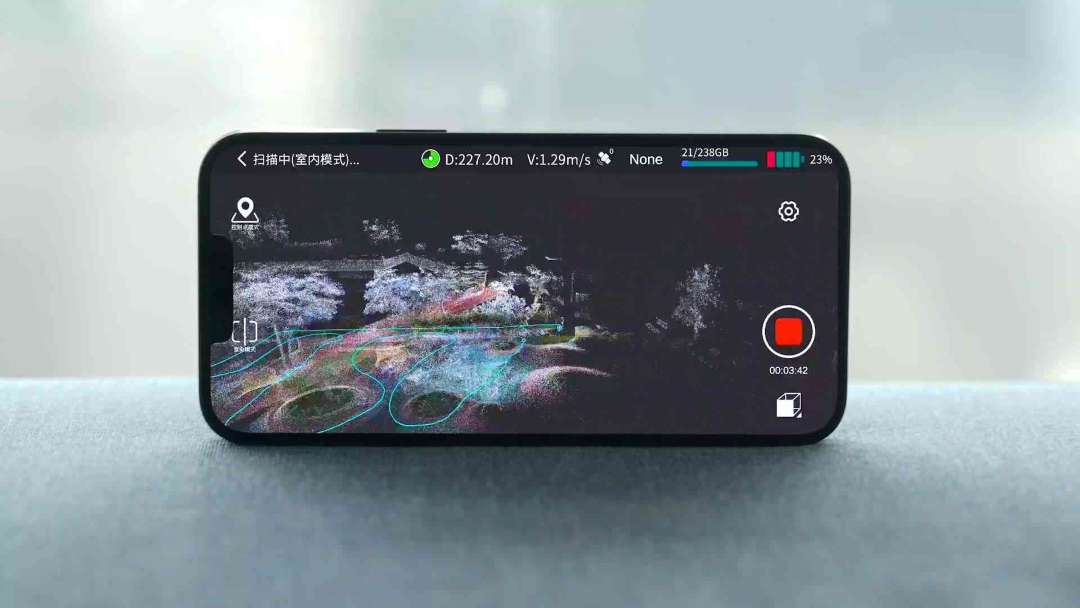

En la pantalla del smartphone se muestra el mapa de nube de puntos y la telemetría de la aplicación en tiempo real.

Software Lixel

Lixel Studio es la herramienta especializada para Windows con un conjunto completo de funciones: medición, edición de geometría y exportación CAD/BIM. LCC Studio aplica IA para generar modelos 3DGS fotorrealistas con una reducción del volumen de ficheros del 90 %. El menor volumen de datos facilita la entrega de resultados al cliente y la publicación en entornos en línea.

Áreas de aplicación

El paquete estándar XGRIDS Lixel K1 se aplica en sectores donde se requiere una documentación espacial precisa sin largos trabajos preparatorios ni contratación de equipos especializados.

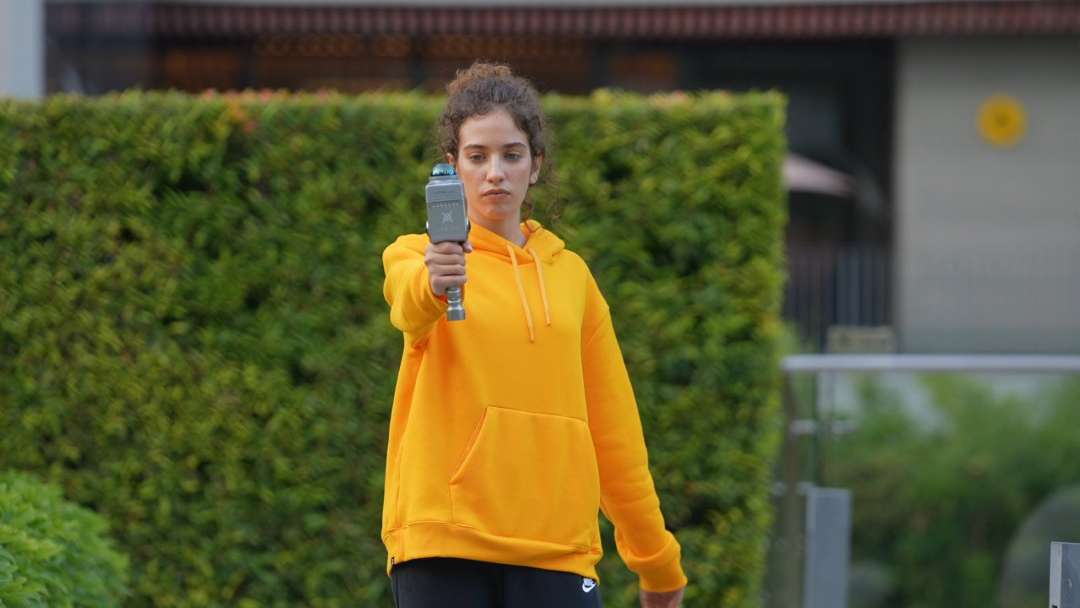

En la fotografía, la operadora con sudadera amarilla dirige el escáner hacia adelante mientras avanza por un patio abierto.

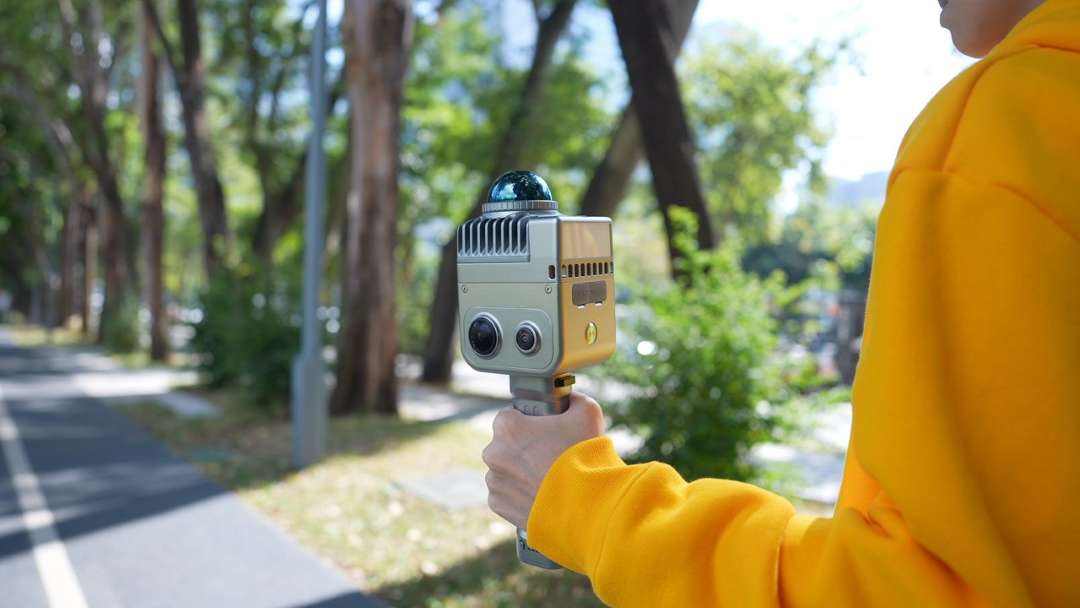

El dispositivo, sostenido por el operador sobre un camino peatonal entre árboles, permite apreciar con claridad el conjunto de cámaras frontales y la cúpula superior del sensor.

• Arquitectura y construcción: la documentación de interiores y los planos as-built se realizan en una sola pasada del operador por el objeto. Los mismos datos son compatibles con el seguimiento del avance de la obra y la integración BIM.
• Infraestructura y recursos: el cálculo de volúmenes de movimiento de tierras y el escaneado de explotaciones mineras se realizan sin equipos estacionarios. La documentación de instalaciones industriales sigue siendo posible incluso en condiciones de difícil acceso.
• Inmobiliario e instalaciones: la evaluación del estado actual de los objetos y la planificación de reformas se realizan a partir de una única nube de puntos. El gemelo digital se genera para la elaboración de documentación de proyecto y técnica.
• Patrimonio cultural: el archivo digital de artefactos y la digitalización de colecciones museísticas favorecen la conservación del patrimonio cultural. La documentación de monumentos arquitectónicos se realiza con la precisión suficiente para proyectos de restauración.
• Medio ambiente: el estudio de los efectos del cambio climático y el registro de hábitats naturales se llevan a cabo sin desplegar equipos estacionarios en condiciones de campo.

¿Por qué comprar XGRIDS Lixel K1 en EXPERT3D?

EXPERT3D suministra equipos profesionales para la documentación espacial y el escaneado 3D desde 2012. Como representante oficial de XGRIDS, garantizamos el 100 % de autenticidad del producto y la garantía oficial. El servicio autorizado y el precio justo están disponibles para todos los compradores. Los especialistas de la empresa le proporcionarán asesoramiento previo a la compra y le ayudarán a seleccionar la configuración adecuada a sus necesidades. Realizamos envíos a toda España y la UE con el paquete completo de documentación adjunta. La asistencia posventa y la formación de operadores permiten poner el dispositivo en funcionamiento con rapidez. Los consumibles y repuestos están disponibles en el catálogo de EXPERT3D.
