El grabador láser Ortur F10 de 40 W está diseñado para el corte y grabado de gran formato, con un área de trabajo de 400 × 3000 mm que admite materiales en lámina de gran tamaño en una sola pasada. El láser de 40 W corta acrílico negro y contrachapado de hasta 15 mm en una sola pasada. La conmutación por software entre 40 W y 20 W adapta el equipo a distintos materiales sin cambiar el módulo.

Especificación Su ventaja
Área de trabajo: 400 × 3000 mm Procesa materiales en lámina de gran formato en una sola pasada sin reposicionarlos.
Potencia del láser: 40 W / 20 W El cambio entre modos sin sustituir el cabezal reduce el tiempo de preparación al cambiar de material.
Tamaño del punto: 0,1 × 0,15 mm El haz estrecho mantiene bordes nítidos incluso en detalles de menos de 1 mm.
Velocidad máxima: 20 000 mm/min La alta velocidad reduce la duración de los trabajos en serie sin sacrificar la calidad del procesado.
  • Corte en una sola pasada: el módulo de 40 W corta acrílico negro y contrachapado de 15 mm sin repetir pasadas: tiempo de ciclo de producción mínimo.
  • Cambio de potencia flexible: los modos de 40 W y 20 W en el mismo cabezal permiten pasar del corte profundo al grabado fino sin sustituir el módulo.
  • Área de gran formato de 400 × 3000 mm: el diseño pasante admite láminas de más de 3 m sin cortarlas previamente.
  • Wi-Fi y USB: la transferencia de trabajos de forma inalámbrica mediante la ORTUR App o por cable USB da flexibilidad en la ubicación del equipo.

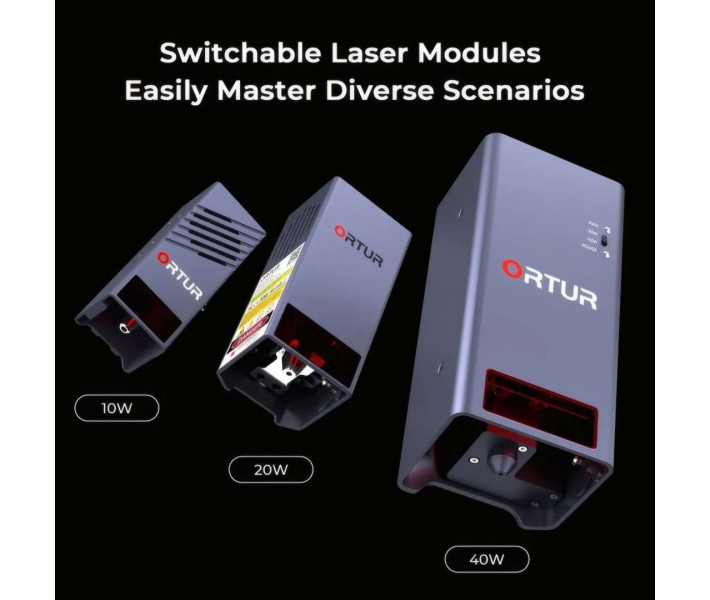

Módulo láser del Ortur F10

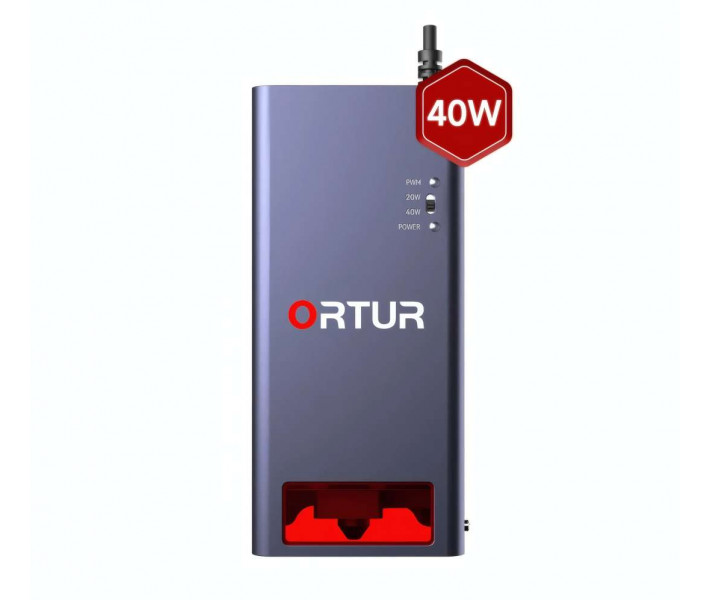

El Ortur F10 está equipado con el LU3-40 A , un módulo que ofrece una potencia máxima de 40 W a una longitud de onda de 445 ± 5 nm. El tamaño de punto de 0,1 × 0,15 mm forma una línea de corte precisa y mantiene bordes nítidos incluso en los detalles finos. El modo de control PWM cubre niveles de potencia de S0 a S1000, lo que permite dosificar la energía con precisión según el material.

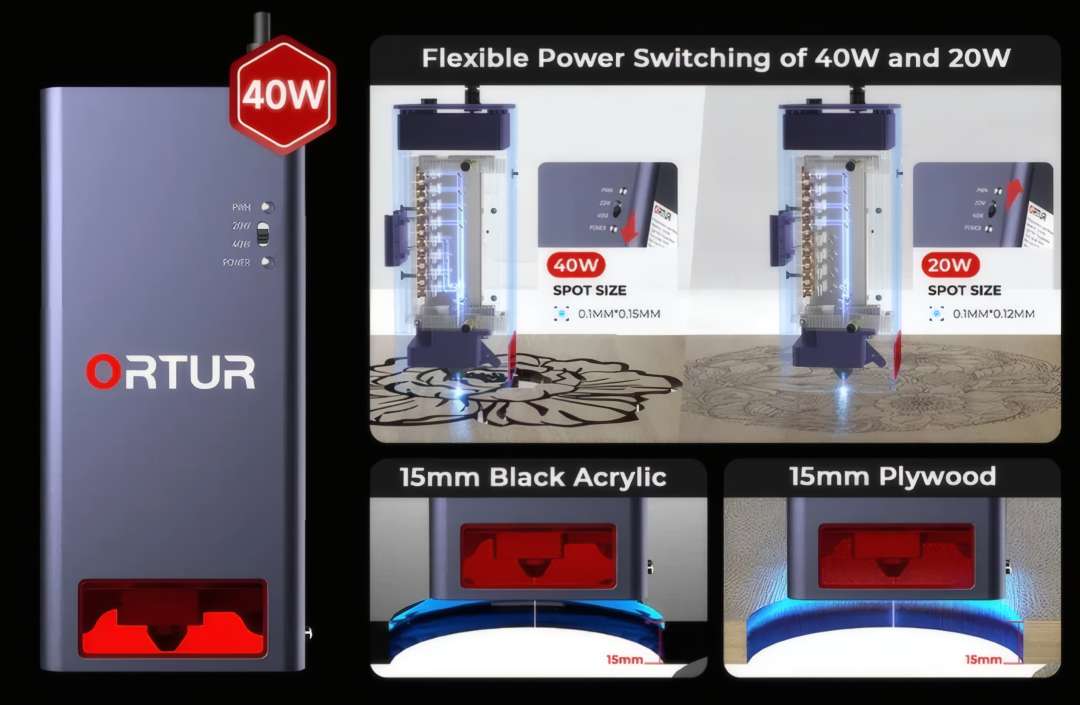

Gráfico que muestra el cambio entre los modos de 40 W y 20 W en el módulo láser del Ortur F10
Cambio de potencia: modos de 40 W y 20 W en el módulo láser del Ortur F10

El cambio entre 40 W y 20 W se realiza por software, sin sustituir físicamente el cabezal. A 40 W, el equipo corta acrílico negro y contrachapado de 15 mm en una sola pasada. Al bajar a 20 W se reduce la carga térmica para materiales sensibles al calor como el cuero, el algodón y el gel de sílice.

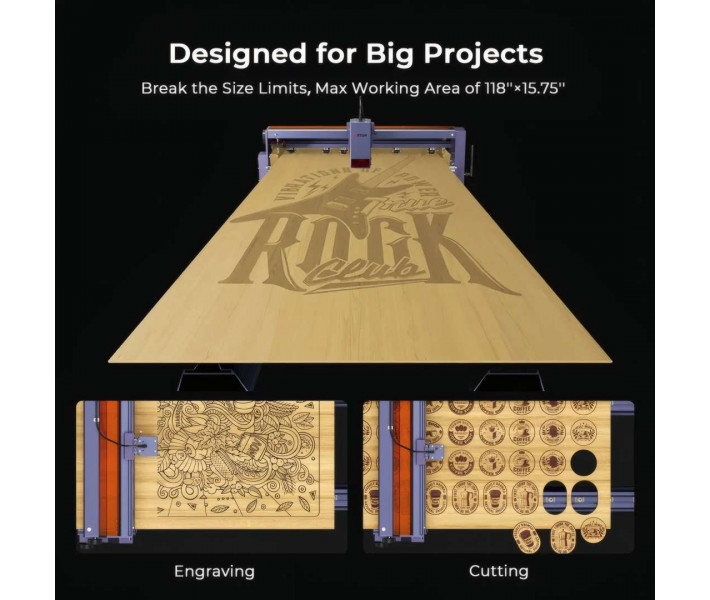

Área de trabajo de gran formato

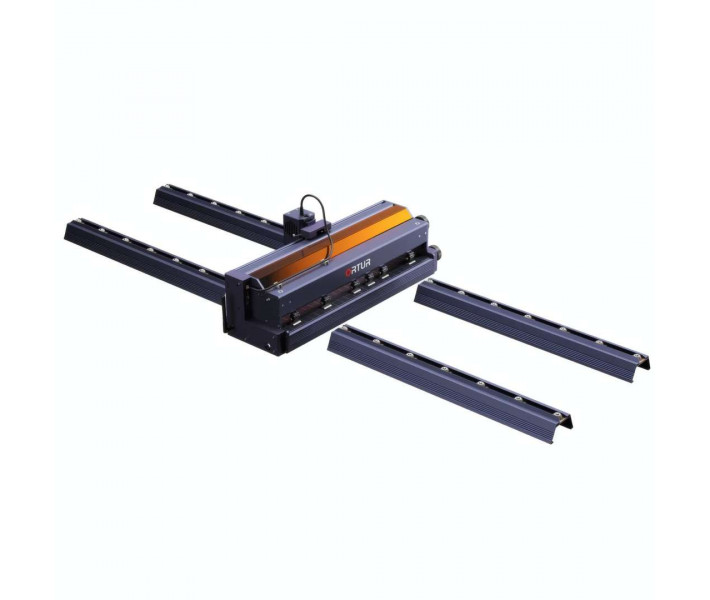

El diseño de bastidor pasante ofrece un área de trabajo de 400 × 3000 mm. El ancho máximo del material es de 480 mm, el mínimo de 65 mm y el grosor máximo de 15 mm. El material en lámina avanza de forma continua sin necesidad de cortarlo previamente en piezas más pequeñas.

Gráfico con las características del Ortur F10: módulos láser intercambiables, gran área de grabado y software compatible
Resumen de características: módulos láser intercambiables, amplia área de grabado y software compatible

La velocidad de grabado alcanza los 20 000 mm/min. Incluso un rayado denso en superficies grandes cabe en un ciclo de producción corto. El bastidor se compone de un 70 % de aluminio, un 15 % de acero inoxidable, un 5 % de plástico, un 5 % de latón y un 5 % de otros materiales: una estructura rígida que amortigua las vibraciones a altas velocidades de avance.

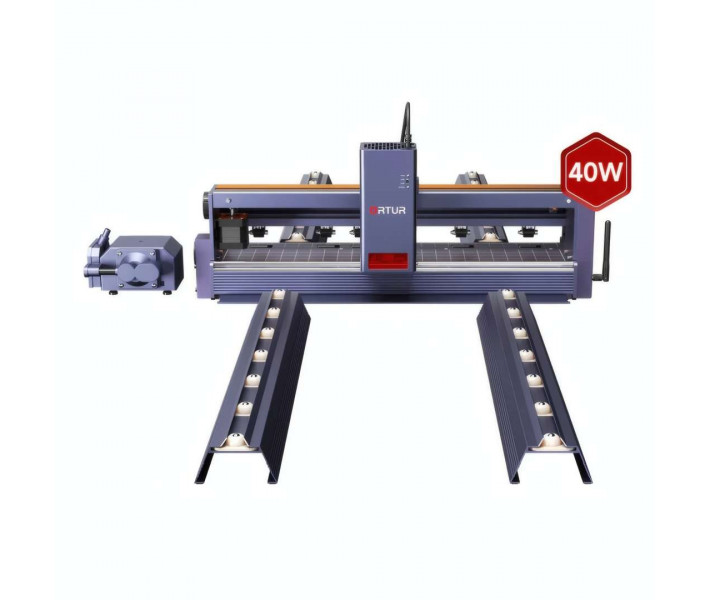

Construcción y alimentación del material

Cuatro soportes regulables en altura estabilizan el equipo sobre superficies irregulares. La nivelación horizontal que fijan los soportes garantiza una profundidad de grabado uniforme en todo el ancho de la lámina.

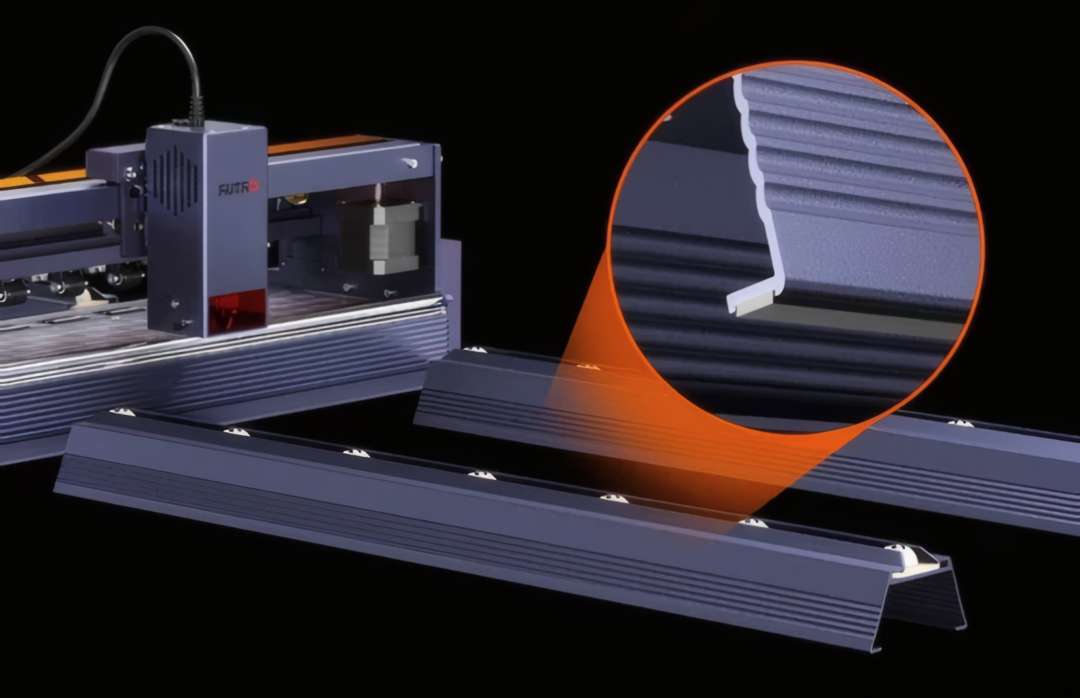

Guías de extensión del Ortur F10 con un primer plano de la construcción en perfil de aluminio
Guías de soporte: detalle en primer plano de la construcción en perfil de aluminio

Dos rodillos de presión mantienen el material plano a su paso por la zona de procesado. La presión uniforme evita que los bordes se levanten y que la lámina se deforme, algo crítico al cortar cartón fino o cuero.

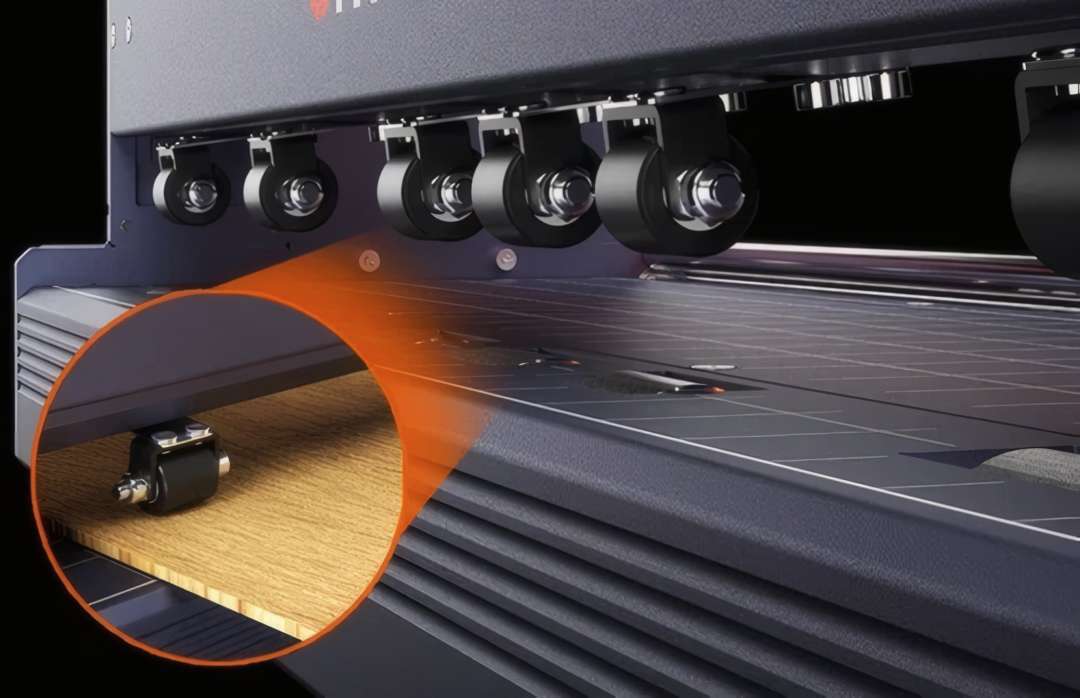

Rodillos de presión que mantienen plano un material de madera en el mecanismo de alimentación del Ortur F10
Mecanismo de alimentación: rodillos de presión que mantienen plano el material durante el procesado

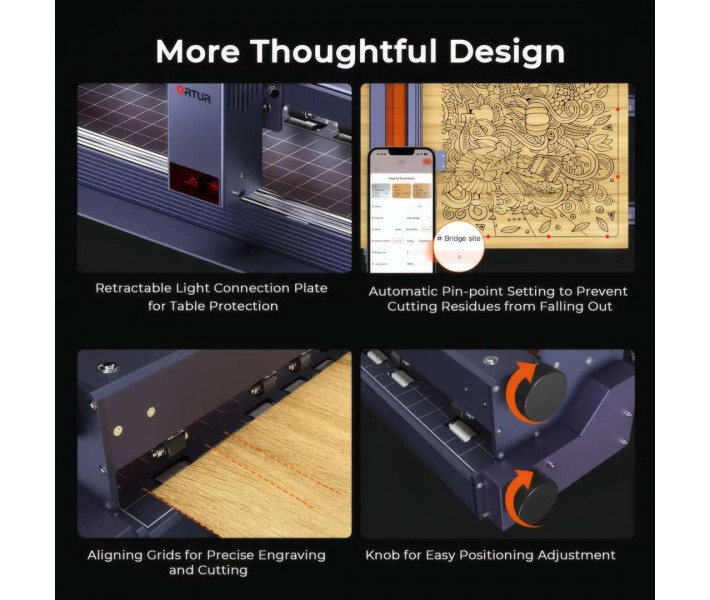

La placa de conexión ligera retráctil protege la mesa de arañazos y daños térmicos durante sesiones de corte prolongadas. El conjunto se pliega sin herramientas y no ocupa espacio fuera del área de trabajo.

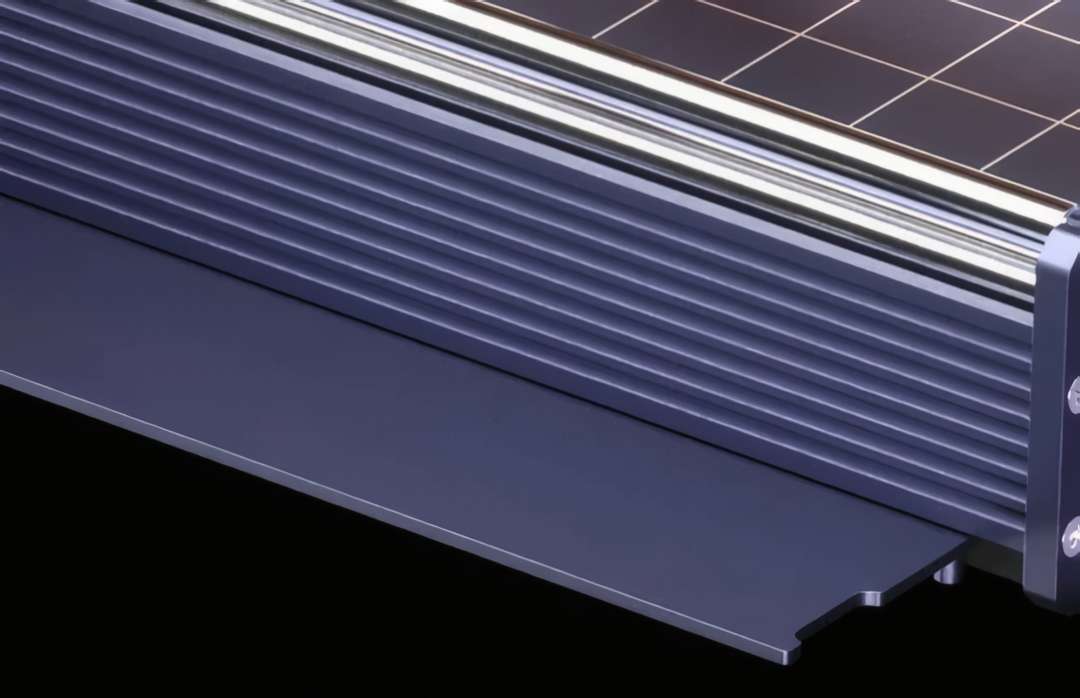

Primer plano del carril lateral de perfil de aluminio extruido del bastidor del Ortur F10
Construcción del bastidor: carril lateral de perfil de aluminio extruido

Posicionamiento y ajustes automáticos

La cuadrícula de alineación de la superficie de la plataforma sirve como referencia visual para colocar la pieza con precisión. Los rodillos de alimentación guían el material a lo largo de las líneas de posicionamiento láser y evitan que se tuerza al inicio del trabajo.

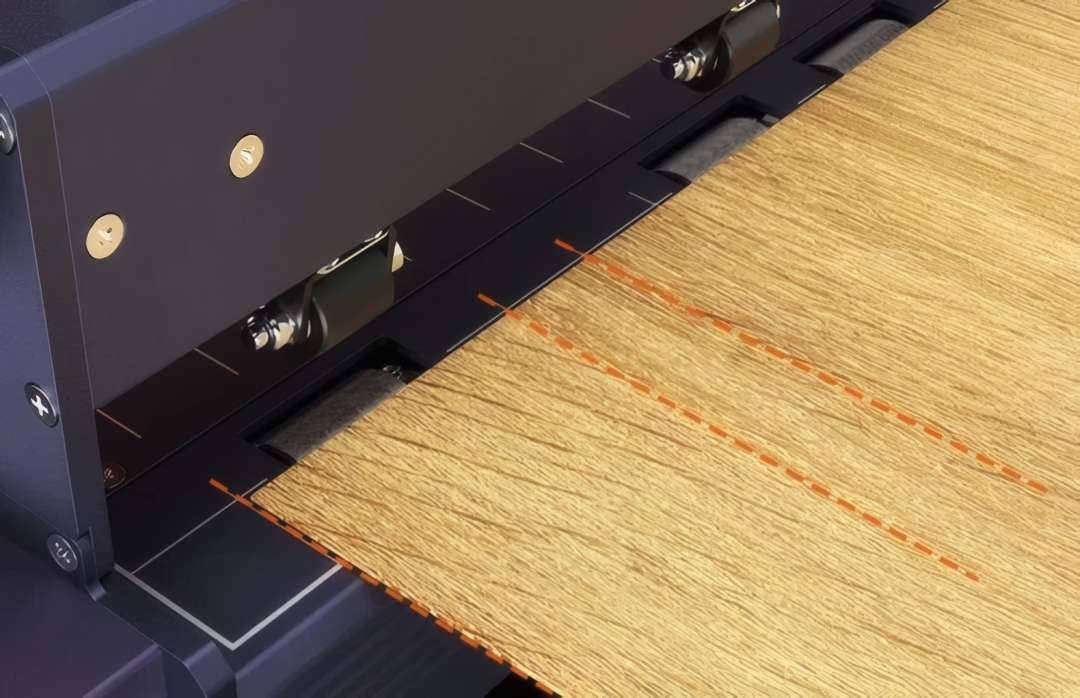

Rodillos de alimentación que guían una lámina de madera alineada con las líneas de posicionamiento láser del Ortur F10
Posicionamiento del material: rodillos de alimentación que guían una lámina de madera a lo largo de las líneas de alineación láser

Los mandos de ajuste, marcados con indicadores del sentido de giro, permiten corregir la posición del material sin herramientas. Una vez ajustado, el mando se bloquea para mantener la posición durante toda la tirada de producción.

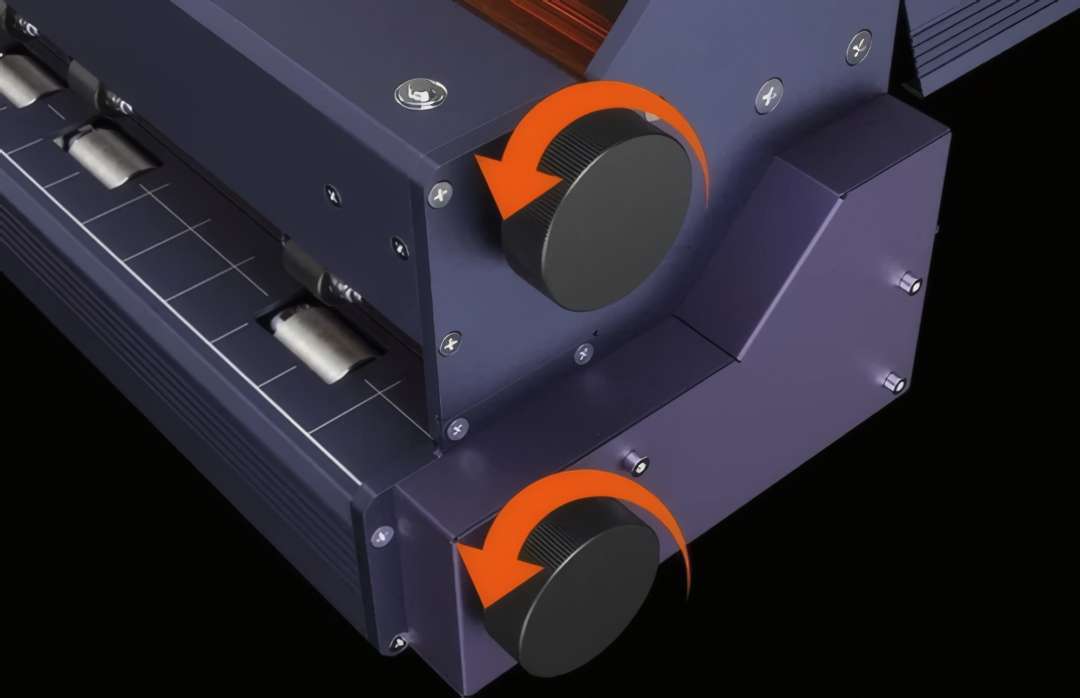

Mandos de ajuste con flechas naranjas de sentido de giro en el bastidor del equipo
Ajuste manual: mandos marcados con el sentido de giro para un posicionamiento preciso

La función de ajuste automático de puntos de sujeción coloca puntos de retención alrededor del perímetro del contorno de corte. Así se evita que el recorte se caiga y que la pieza se desplace al terminar el corte. El ajuste se realiza mediante la aplicación móvil ORTUR sin interrumpir el flujo de producción.

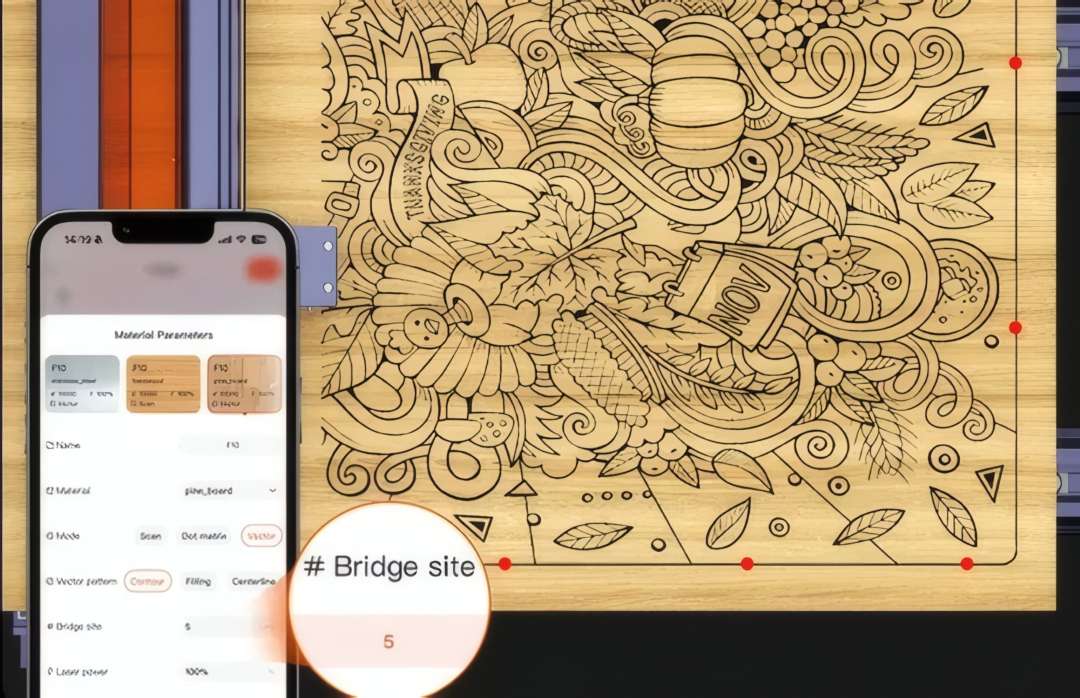

Interfaz de la aplicación móvil para fijar puntos de retención en un grabado detallado en madera
Aplicación móvil: fijación de puntos de retención en un grabado detallado en madera

Software y conectividad

El equipo admite conexión por USB y Wi-Fi. La placa base OLM-ESP-F10_V2.7 ofrece velocidades de transferencia de datos de 115200 a 921600 baudios (por defecto: 115200 baudios).

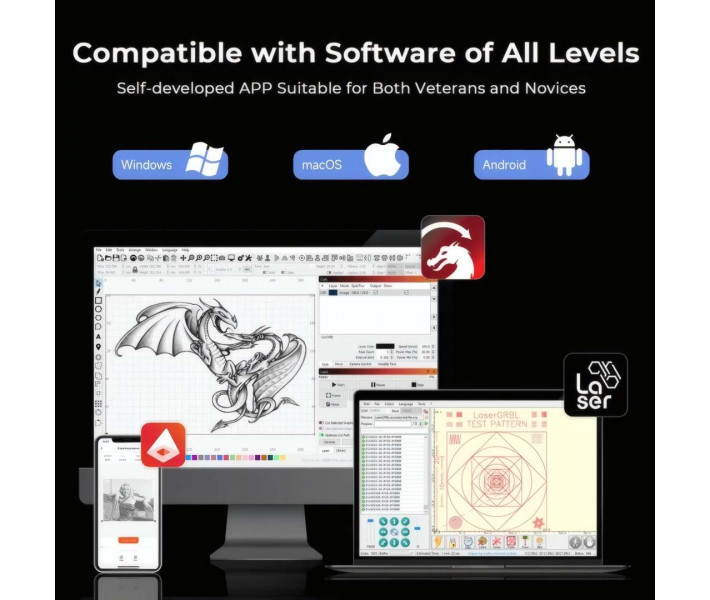

Se admiten tres entornos de software. ORTUR App es la aplicación móvil propia para el control por Wi-Fi. LaserGRBL es un software gratuito para Windows XP, 7, 8 y 10. LightBurn es un software de pago compatible con Mac y Linux. Los formatos de entrada admitidos incluyen JPG, JPEG, PNG, BMP, SVG y otros. El enfoque es fijo, por lo que no es necesario volver a enfocar manualmente antes de cada trabajo.

Aplicaciones

  • Producción de rótulos y publicidad: cortar rótulos y placas de acrílico de 15 mm en una sola pasada acorta el ciclo de producción y elimina el acabado posterior de los bordes.
  • Fabricación de muebles y carpintería: grabado de elementos decorativos y corte de piezas de MDF; el área de 400 × 3000 mm admite láminas completas sin cortarlas previamente.
  • Producción de souvenirs y artículos de regalo: el grabado personalizado sobre cuero, madera, bambú y cerámica con un tamaño de punto de 0,1 × 0,15 mm reproduce letras finas y texturas fotográficas.
  • Prototipado técnico: corte de MDF, contrachapado y acrílico oscuro para piezas de carcasas y plantillas de montaje directamente desde archivos SVG.
  • Producción de juntas y piezas con forma: corte de fieltro, cuero, algodón y tejidos de punto; el modo de 20 W reduce la carga térmica y evita que los bordes se quemen.
  • Talleres educativos y fab labs: la amplia área de trabajo y el software gratuito LaserGRBL reducen la barrera de entrada a los programas de formación en fabricación digital.

Consejos de uso

  • Gafas de protección: póngase las gafas de seguridad láser incluidas en el paquete antes de cada sesión; el haz de alta potencia es peligroso para la vista sin la protección adecuada.
  • Ventilación: asegure la extracción o un aporte suficiente de aire fresco en la zona de trabajo; el procesado láser de madera y acrílico produce humos y compuestos volátiles.
  • Rango de temperatura: utilice el equipo entre -5 °C y 50 °C; fuera de este rango, la precisión y el rendimiento mecánico se degradan.
  • Grosor del material: no supere los 15 mm para un corte pasante seguro; un grosor mayor requiere varias pasadas y puede sobrecalentar el material.

Contenido de la caja

El paquete incluye un juego completo de accesorios para el primer uso: una bomba de aire, un regulador de caudal de aire, una manguera, un conector rápido y una lente para el módulo LU3-40 A.

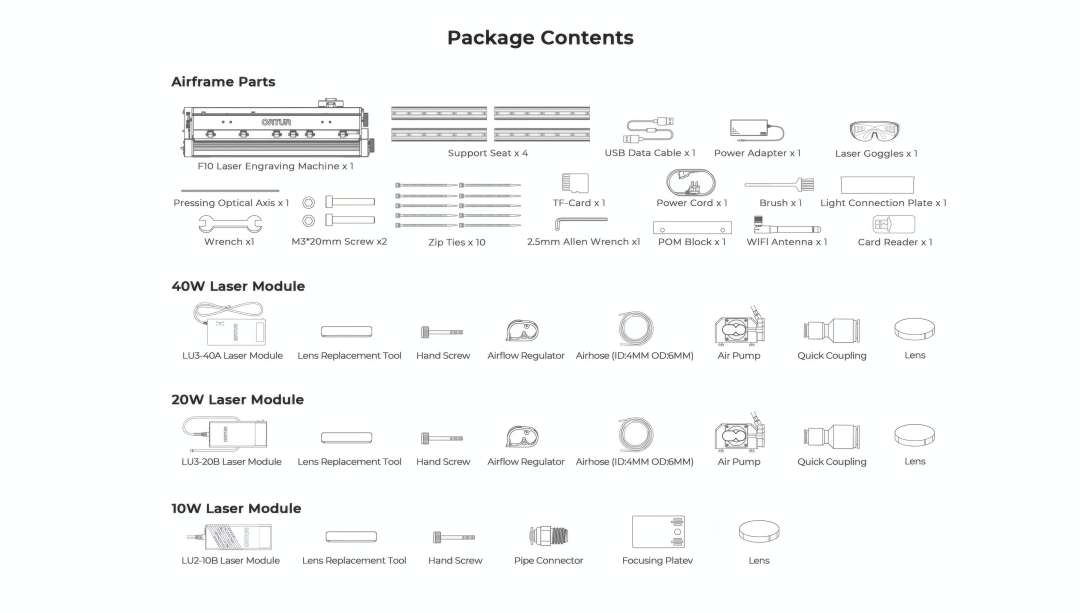

Diagrama con el contenido del paquete y los accesorios del grabador láser Ortur F10
Contenido del paquete: diagrama de todos los accesorios incluidos del grabador láser
  • Grabador láser F10 × 1
  • Soporte × 4
  • Cable USB × 1
  • Adaptador de corriente × 1
  • Gafas de seguridad láser × 1
  • Eje del rodillo de presión × 1
  • Tarjeta TF × 1
  • Cable de alimentación × 1
  • Cepillo × 1
  • Placa de conexión ligera × 1
  • Llave fija × 1
  • Tornillo M3×20 mm × 2
  • Bridas × 10
  • Llave hexagonal de 2,5 mm × 1
  • Bloque de POM × 1
  • Antena Wi-Fi × 1
  • Lector de tarjetas × 1
  • Módulo láser LU3-40 A
  • Herramienta para cambiar la lente
  • Tornillo de mariposa
  • Regulador de caudal de aire
  • Manguera de aire (diámetro interior 4 mm, diámetro exterior 6 mm)
  • Bomba de aire
  • Conector rápido
  • Lente

Especificaciones técnicas

Información general

Parámetro Valor
Materiales del bastidor 70 % aluminio, 15 % acero inoxidable, 5 % plástico, 5 % latón, 5 % otros
Temperatura de funcionamiento -5 °C – 50 °C

Módulo láser

Parámetro Valor
Tipo de láser Módulo láser de 40 W
Longitud de onda 445 ± 5 nm
Tamaño del punto 0,1 × 0,15 mm
Enfoque Enfoque fijo
Modo de control PWM
Nivel de potencia S0–S1000
Profundidad de corte Acrílico negro 15 mm, contrachapado 15 mm

Área de trabajo y rendimiento

Parámetro Valor
Área de grabado 400 × 3000 mm
Área de trabajo 400 × 3000 mm (118" × 15.75")
Ancho máximo del material 480 mm
Ancho mínimo del material 65 mm
Grosor máximo del material 15 mm
Velocidad de grabado 20 000 mm/min
Velocidad máxima 20 000 mm/min

Materiales

Parámetro Valor
Materiales aptos para grabado Tablero de madera, cartón, acrílico negro, cuero, alimentos, acero inoxidable, metal con recubrimiento en polvo, etc.
Materiales aptos para corte Tablero de madera, cartón, acrílico negro, cuero, fieltro, lámina de plástico oscuro (con fusión), etc.
Materiales cortables Papel, MDF, contrachapado, pino, paulownia, cartón, cartón ondulado, acrílico oscuro, PVC, tejido de punto, algodón, ABS, fieltro, cuero, bambú, gel de sílice
Materiales grabables MDF, contrachapado, pino, paulownia, cartón, papel, papel kraft, cuero, acrílico oscuro, guijarros, cerámica, metal recubierto, metal galvanizado, acero inoxidable, vidrio, tejido de punto, algodón, ABS, bambú, gel de sílice, caucho, baldosa cerámica, mármol, pizarra, cemento, ladrillo

Electrónica y conectividad

Parámetro Valor
Placa base OLM-ESP-F10_V2.7
Firmware ESP_F10_227RC4_2411011624
Tensión de entrada 100–240 V CA, 50/60 Hz
Salida del adaptador de corriente 24 V / 6 A
Tensión de salida 24 V / 9 A
Método de conexión USB / Wi-Fi
Velocidad de transferencia de datos 115200 – 921600 (por defecto: 115200)

Software

Parámetro Valor
Sistema operativo del ordenador Windows XP, Windows 7, Windows 8, Windows 10 (LaserGRBL), Mac y Linux (LightBurn)
Software de control LaserGRBL (gratuito), LightBurn (de pago)
Formato de entrada JPG, JPEG, PNG, BMP, SVG, etc.
Software ORTUR (aplicación propia) / LightBurn / LaserGRBL

¿Por qué comprar el Ortur F10 en EXPERT3D?

EXPERT3D suministra equipos profesionales para el procesado láser y la fabricación 3D. Nuestros especialistas ofrecen asesoramiento previo a la venta para ayudarle a elegir la configuración adecuada para su flujo de producción antes de realizar el pedido. Ofrecemos garantía oficial y servicio posventa autorizado. Realizamos envíos a toda España y la UE. Pida repuestos y consumibles originales en nuestra web: garantizamos una entrega rápida para que su equipo siga funcionando. Como representante oficial de Ortur, garantizamos un 100 % de autenticidad del producto, precios justos y servicio autorizado.

Parámetros clave
Características Alimentación de materiales de gran tamaño, tecnología de paso automático, compatible con todos los módulos láser Ortur, velocidad de grabado superior, equipado con la aplicación Ortur Smart.
Sistema Óptico
Potencia del Láser (W) 40
Grabado y Corte Láser
Área de Grabado (mm) 400 × 3000
Longitud de Onda del Láser (nm) 445 ± 5
Tamaño del Punto Láser (mm) 0,1 × 0,15
Velocidad de Grabado (mm/min) 20 000
Detalles
Modo de Enfoque Enfoque fijo
Material del Cuerpo 70% aluminio, 15% acero inoxidable, 5% plástico, 5% latón, 5% otros
Software LightBurn, LaserGRBL, aplicación Ortur
Conectividad USB, Wi-Fi
