- Disponibilidad: En stock
- Código del producto: 920372000001061044
- Peso bruto: 9.00kg

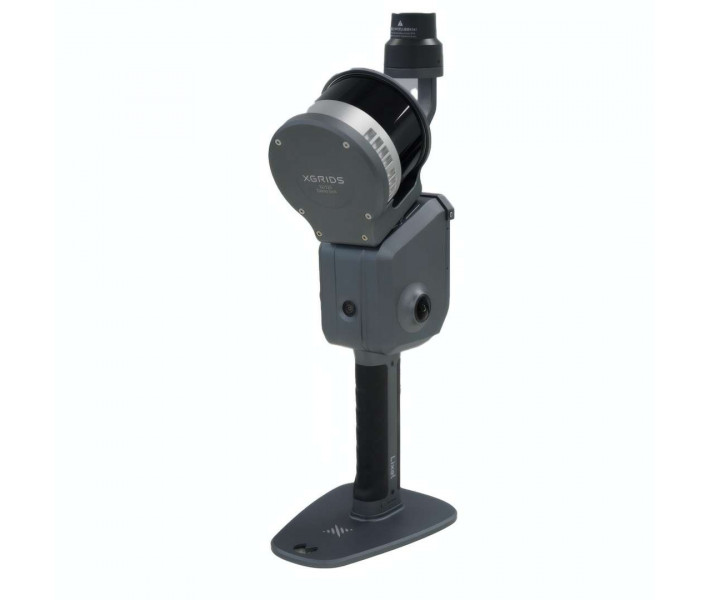

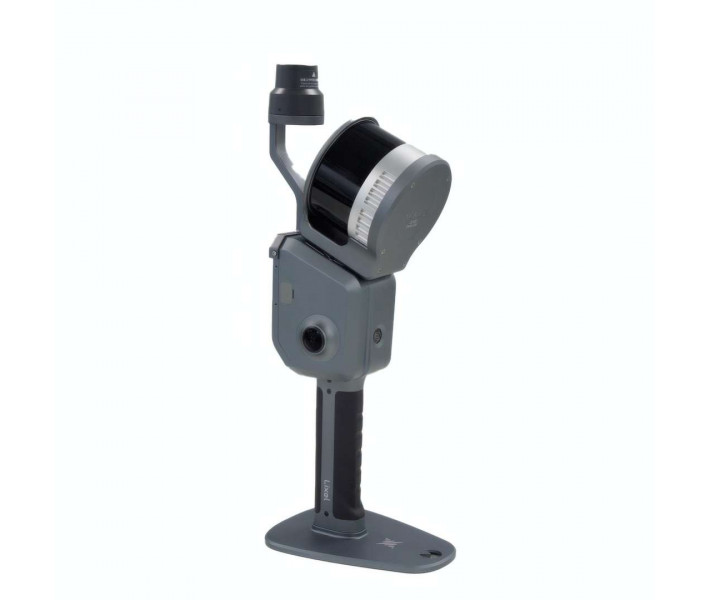

XGRIDS L2 Pro 32/300 Standard Package es un sistema portátil de escaneo 3D para crear mapas de alta precisión sin demoras en el posprocesamiento. El dispositivo integra un LiDAR de 32 canales, cámaras panorámicas y un módulo IMU. El algoritmo LixelUpSample™ proporciona una densidad de modelo de hasta 1000000 puntos/m² con un intervalo de 1 mm.
| Parámetro | Su ventaja |
|---|---|
| Precisión absoluta: 3 cm | Elimina la necesidad de un ajuste de coordenadas prolongado durante la captura en grandes infraestructuras. |
| Grosor de la nube de puntos: 0,5 cm | Asegura una clara definición de contornos y líneas al modelar redes de ingeniería y elementos arquitectónicos. |
| Autonomía de la batería: 90 min | Permite realizar sesiones de escaneo a gran escala sin interrupciones para cambiar las baterías en condiciones de campo. |
| Alcance del LiDAR: 300 m | Garantiza una captura eficaz de datos espaciales en obras de construcción abiertas y en canteras. |
La potencia de cálculo integrada genera una nube de puntos en color mientras el operador se mueve. Esto permite verificar instantáneamente la integridad de la captura y la presencia de "puntos ciegos" antes de abandonar el lugar.
Tecnología de posicionamiento y recopilación de datos
El sistema utiliza el algoritmo integrado Multi-SLAM para la optimización conjunta de los datos de varios sensores. El LiDAR de techo funciona en sinergia con la IMU de alta precisión de 6DOF y los sensores visuales. Esto proporciona una generación continua de coordenadas absolutas incluso en áreas con señal satelital limitada.

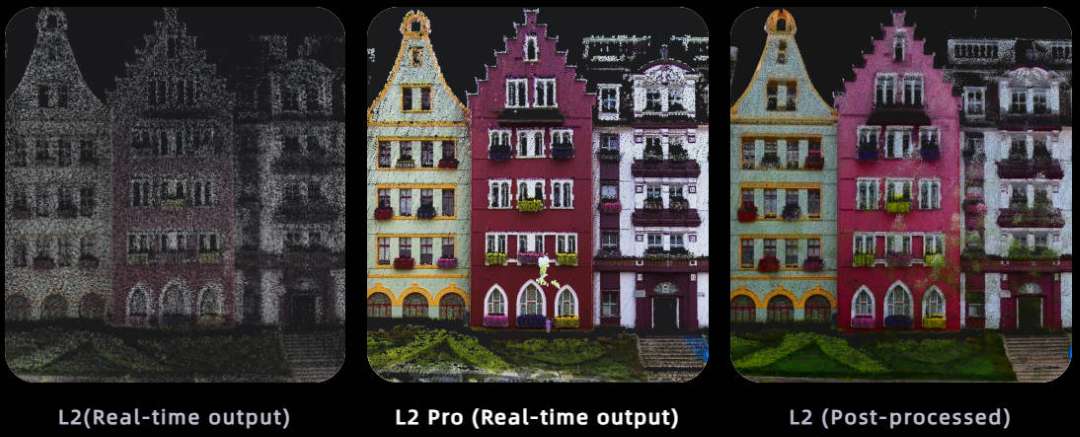

Los algoritmos SLAM integrados procesan los datos simultáneamente a su recepción, eliminando la necesidad de esperar los resultados. Esto acerca la etapa de campo directamente al uso final del modelo.
Procesamiento de color y LixelUpSample™

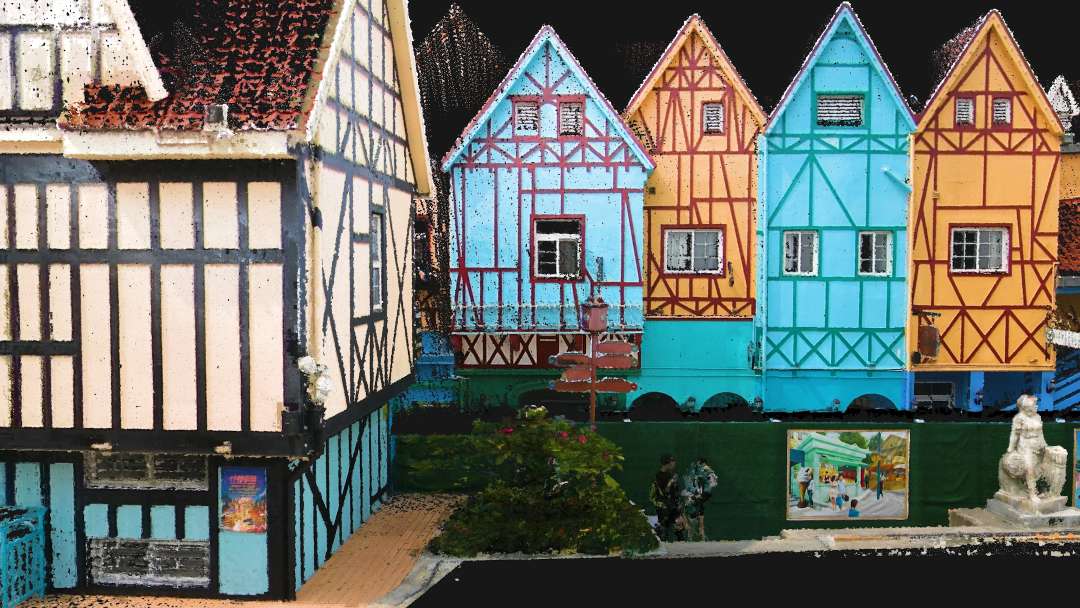

El sistema está equipado con dos cámaras panorámicas con una resolución de 48 MP cada una. Proporcionan un campo de visión de 190° × 190°, lo que elimina la necesidad de usar cámaras fotográficas externas. El dispositivo superpone automáticamente los datos RGB en los puntos de reflexión láser.

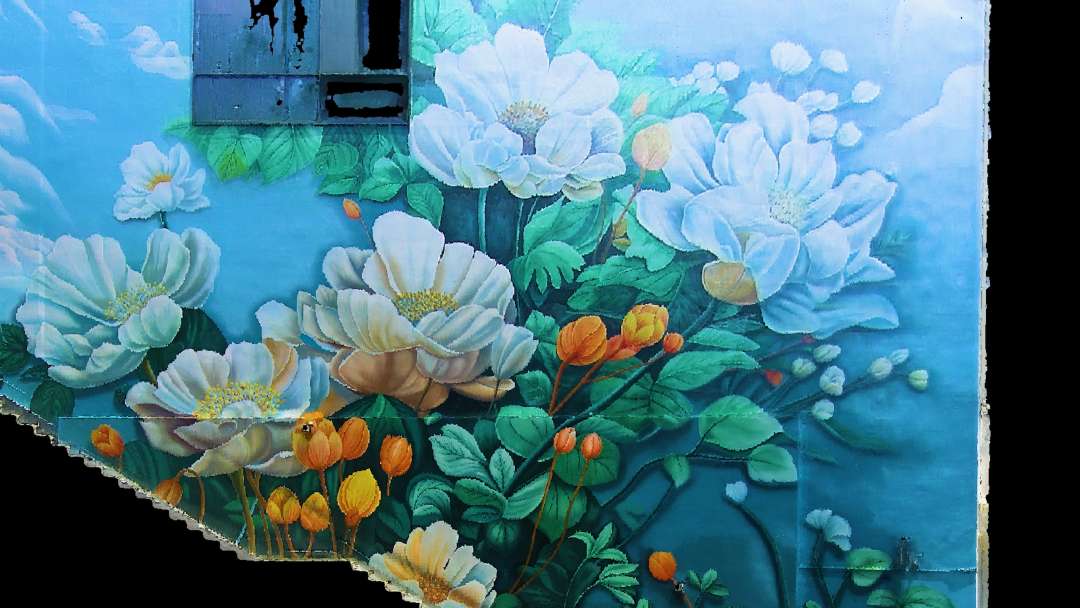

La tecnología patentada de aumento de densidad por hardware transforma el conjunto de datos estándar en un modelo fotorrealista con una precisión de color ultraalta.
Diseño y hardware
El peso del escáner es de 1,7 kg sin batería, lo que lo hace adecuado para la captura manual prolongada. El consumo de energía del sistema no supera los 30 W. El diseño prevé la instalación de la batería en el compartimento inferior con una fijación segura mediante una palanca de bloqueo.
La carcasa de aluminio industrial tiene un nivel de protección IP54, y la base metálica garantiza una inicialización estable del dispositivo en la superficie antes de comenzar el trabajo.
El módulo giratorio LiDAR de Clase 1 funciona con una longitud de onda de 905 nm. Cubre un campo de visión de 360° × 270° y es capaz de generar 640000 puntos/s. Para asegurar una termorregulación óptima, es importante no obstruir los orificios de ventilación durante el uso prolongado.
Software y flujo de trabajo
El ciclo de trabajo se apoya en dos entornos de software principales: la aplicación móvil LixelGO y el editor de escritorio LixelStudio. El usuario puede conectar el escáner al ordenador a través de la interfaz USB 3.1 Gen2 para transferir los conjuntos de datos recopilados.

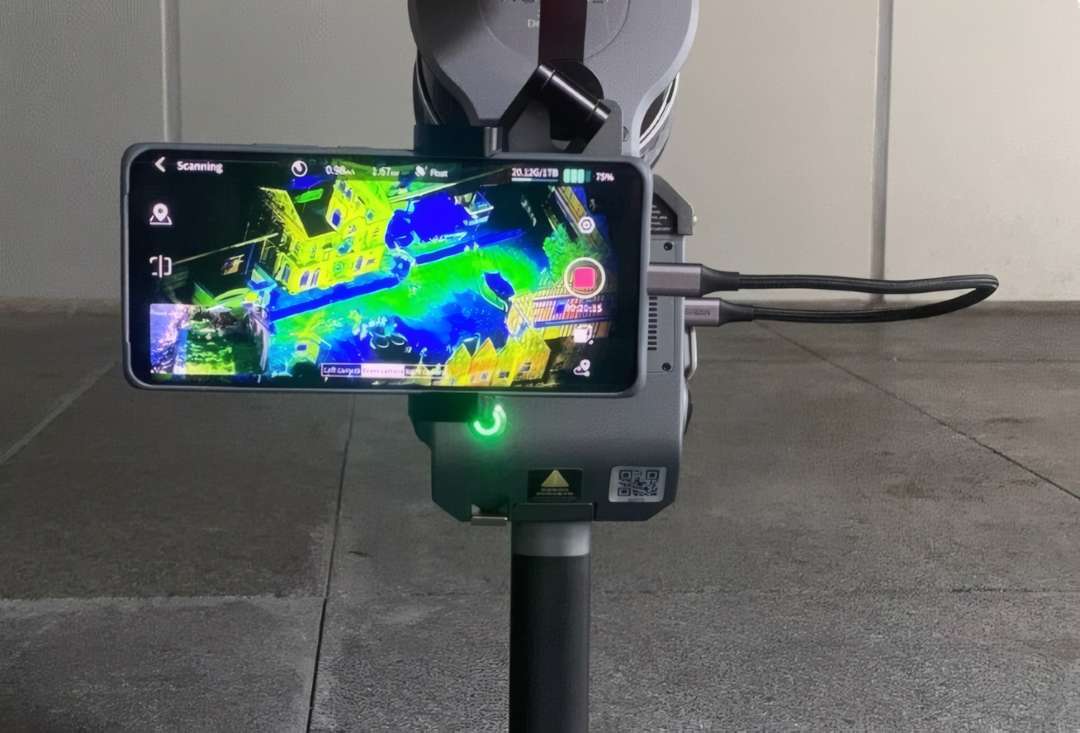

El control del proceso de captura se realiza directamente a través de la aplicación móvil LixelGO, que se conecta al sistema para supervisar el estado del dispositivo.

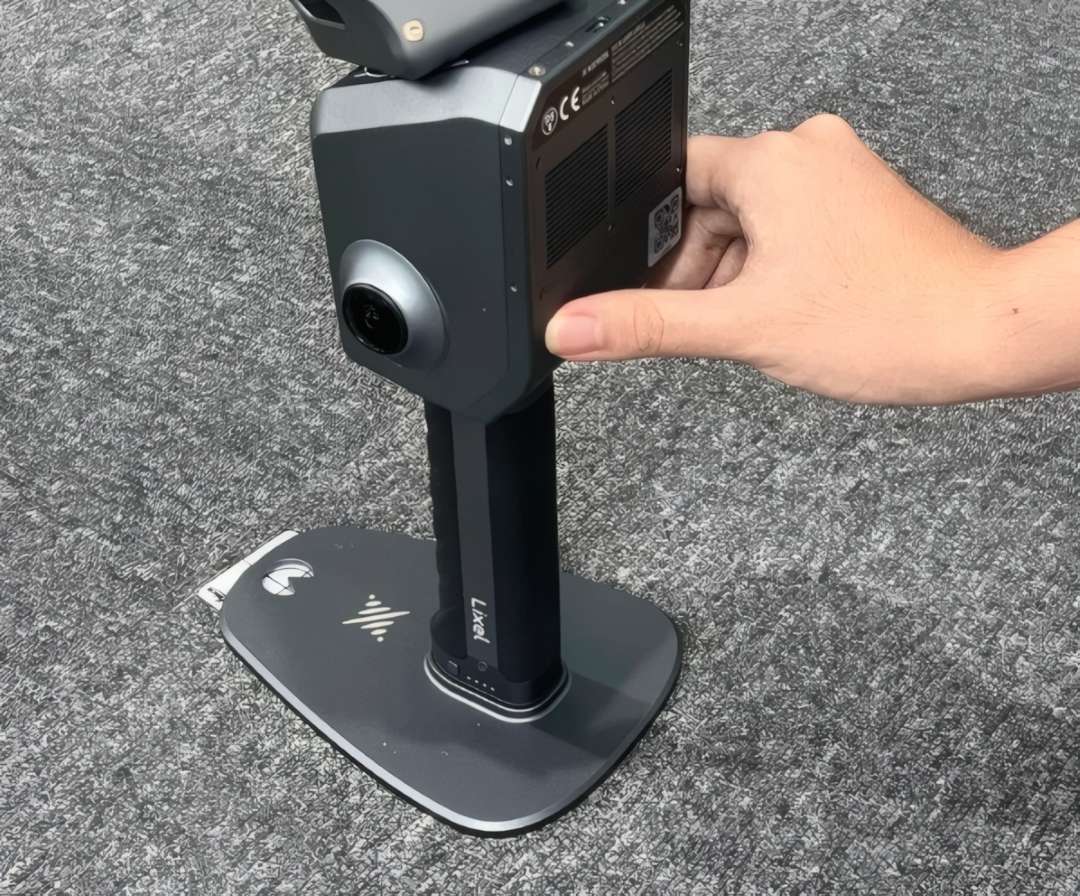

La funcionalidad incluye el proceso de marcado de puntos de control terrestre (GCP) con un solo clic directamente durante el proceso de escaneo. Esto garantiza la vinculación precisa de los datos recopilados a sistemas de coordenadas locales o globales.

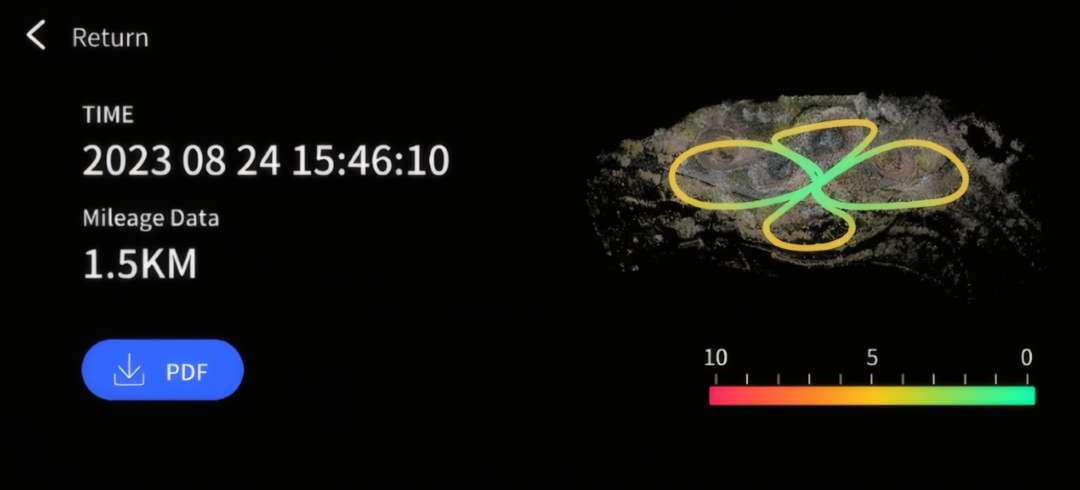

Tras completar la sesión, el usuario recibe un informe de precisión detallado, donde se registra la trayectoria del movimiento, la distancia y la estimación de posibles desviaciones.
Los datos se guardan en los formatos estándar de la industria .las o .ply, lo que garantiza la compatibilidad con la mayoría de las plataformas de ingeniería CAD/BIM.

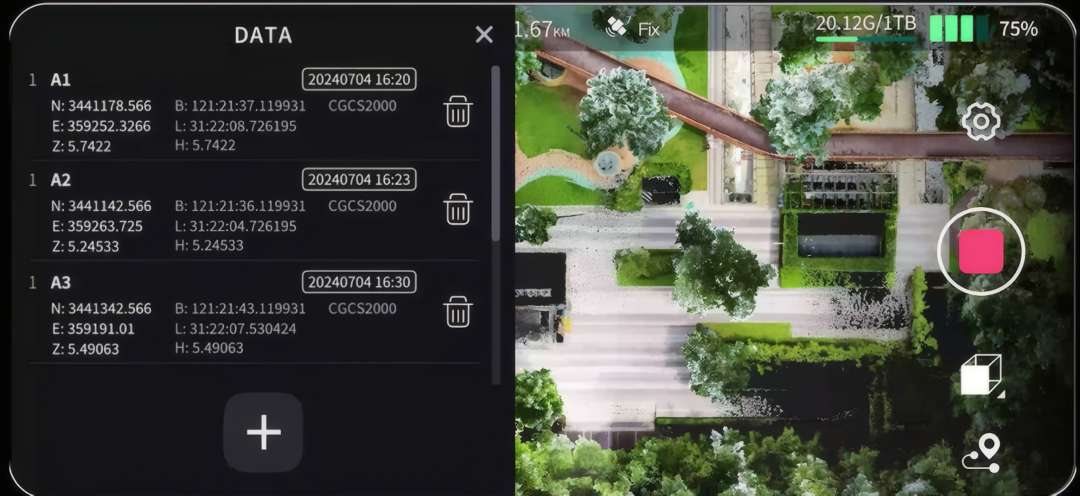

Durante la grabación, el sistema muestra en la pantalla del smartphone las coordenadas actuales y el espacio restante en la unidad de estado sólido integrada de 1 TB.
Ergonomía y equipamiento adicional
Para garantizar la máxima movilidad del operador en lugares complejos, el dispositivo es compatible con el uso de sistemas de alivio de carga adicionales y soportes estabilizadores.
Para integrar el dispositivo con diferentes portadores, utilice el soporte para drones, para coches o la pértiga extensible.
El vídeo a continuación demuestra el funcionamiento del escáner emparejado con un chaleco ergonómico de alivio de carga.
Áreas de aplicación
El sistema está adaptado para la documentación arquitectónica, la planificación de renovaciones y la preservación del patrimonio histórico con detalle milimétrico de las fachadas.
-
Levantamiento topográfico: captura el relieve con una precisión absoluta de 3 cm gracias a un alcance láser de hasta 300 m y a la integración con RTK.
-
Ingeniería y construcción: proporciona una rápida comparación del estado real del objeto con el modelo BIM del proyecto gracias a un grosor de la nube de puntos de 0,5 cm.
-
Inspección de infraestructuras: funciona en condiciones complejas, como redes subterráneas o túneles, manteniendo la estabilidad del posicionamiento mediante la optimización Multi-SLAM.
-
Silvicultura: el LiDAR multipulso de 32 canales penetra eficazmente a través de la vegetación densa para una construcción precisa del modelo digital del terreno (DTM).
-
Producción de películas y videojuegos: captura texturas fotorrealistas de ubicaciones utilizando dos cámaras de 48 MP para su importación directa a motores gráficos.
Compatibilidad del XGRIDS L2 Pro
-
Sistemas de fijación: mochila con palanca estabilizadora, mochila acolchada, pértiga extensible (2 m).
-

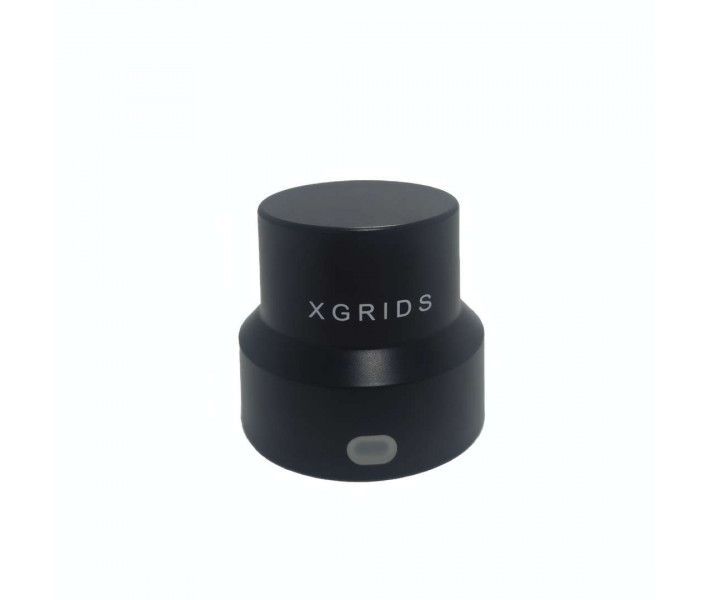

Módulos de hardware: módulo Survey Grade RTK, módulo Standard RTK.
-
Accesorios para plataformas: soporte para teléfono móvil, soporte para dron, soporte para coche, placa de puntos de control (GCP).
Contenido del paquete
Módulo principal del escáner 3D XGRIDS L2 Pro
Módulo Survey Grade RTK
Módulo Standard RTK
Batería
Soporte para teléfono móvil
Placa base para la recopilación de GCP
Cable de datos USB 3.1 y manual de usuario
Especificaciones técnicas del XGRIDS L2 Pro 32/300 Standard Package
| Información general | |
|---|---|
| Temperatura de funcionamiento | -20 °C – 50 °C (-4 °F – 122 °F) |
| Clasificación de protección IP | IP54 |
| Voltaje | 14,4 V |
| Capacidad | 46,8 Wh |
| Formatos de nubes de puntos | .las (y .ply según la sección de "Software") |
| Formatos de imagen | .jpg |
| Parámetros del sistema | |
| Peso | 1,7 kg (sin batería) |
| Tamaño | 180 × 130 × 400 mm (batería manual con placa de recopilación de GCP) |
| Carcasa exterior | Aluminio industrial |
| Consumo de energía | < 30 W |
| Interfaces | USB 3.1 Gen2 |
| Almacenamiento | SSD 1 TB |
| Tiempo de funcionamiento continuo | 90 min |
| Conectividad inalámbrica | Soporte Wi-Fi, Bluetooth: 802.11a/b/g/n/ac, Wi-Fi 2.4G 2412–2472 MHz, Wi-Fi 5G2 5180–5240 MHz, Wi-Fi 5G8 5745–5825 MHz |
| Precisión | |
| Precisión absoluta vertical/horizontal (RMSE) | 3 cm (la señal RTK se mantiene en un radio de 100 m) |
| Precisión relativa en tiempo real (RMSE) | 2 cm (distancia entre puntos inferior a 100 m) |
| Precisión relativa tras posprocesamiento (RMSE) | 1 cm (distancia entre puntos inferior a 100 m) |
| Precisión de repetibilidad (RMSE) | 2 cm (señal RTK completa para ambos escaneos) |
| Grosor de la nube de puntos | 0,5 cm (grosor horizontal en un rango de 10 m desde la trayectoria de movimiento) |
| LixelUpSample™ | Compatible |
| Funciones | |
| Posicionamiento visual | Compatible |
| RGB en tiempo real | Compatible |
| Fusión RTK en tiempo real | Compatible |
| LiDAR (XGRIDS L2 Pro 32/300) | |
| Canales LiDAR | 32 |
| Rango de funcionamiento | 0,5 – 300 m |
| Sensor LiDAR | Clase 1 / 905 nm |
| Campo de visión del sensor (FOV) | 360° × 270° |
| Frecuencia de escaneo | 640000 puntos/s |
| Cámara para imágenes panorámicas | |
| Resolución de la cámara | 2 × 48 MP |
| Resolución de la imagen panorámica | Máx. 56 MP |
| Distancia focal | 2 mm |
| Apertura | F/2.0 |
| CMOS | 1/2" |
| Obturador | Rolling shutter |
| Campo de visión (FOV) | 190° × 190° |
| Cámara para posicionamiento visual | |
| Resolución | 1 × 1 MP |
| Obturador | Global shutter |
| Campo de visión (FOV) | 190° × 119° |
| Accesorios | |
| Mochila con palanca estabilizadora | Dimensiones: 60 × 60 × 15 cm, peso: 2,5 kg |
| Mochila acolchada | Dimensiones: 55 × 35 × 25 cm, peso: 2,7 kg |
| Maletín de transporte | Dimensiones: 42 × 34 × 18 cm, peso con el sistema: 6,6 kg |
| Pértiga extensible de 2 m | Compatible |
| Soporte para teléfono móvil | Compatible |
| Placa de puntos de control | Compatible |
