- Disponibilidad: En stock
- Código del producto: F2 Ultra UV Deluxe Bundle
- Peso bruto: 32.00kg
- SKU: P0101000396-P3010010-P5010454-P5010391

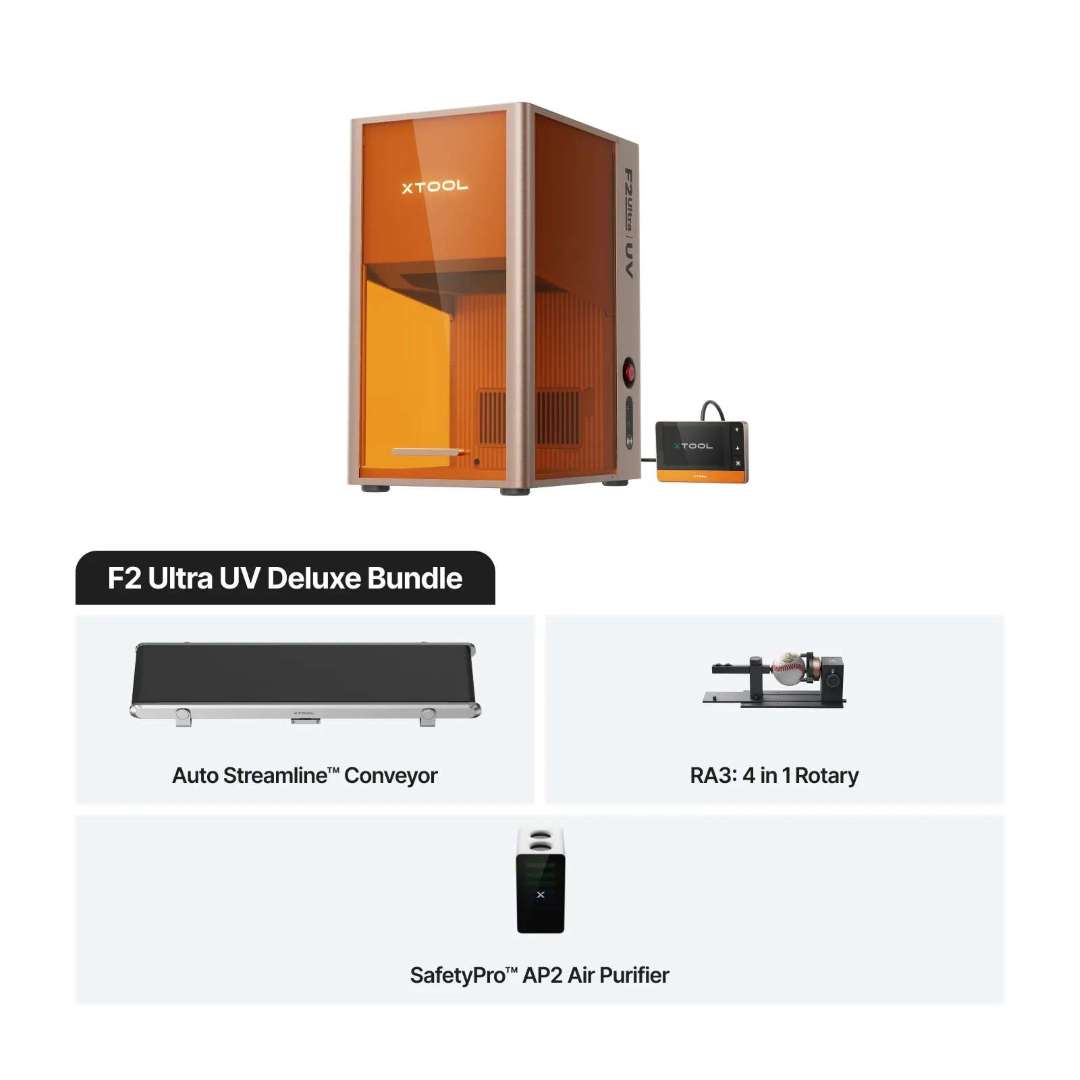

El xTool F2 Ultra UV 5 W Láser Grabador Deluxe Bundle combina un láser galvanométrico de proceso en frío a 355 nm con cuatro accesorios de precisión — el Transportador Auto Streamline™, el Accesorio Rotatorio RA3 y el purificador de aire SafetyPro™ AP2 — en un sistema de producción completo. Graba en superficies planas de hasta 200 mm × 500 mm, procesa cilindros de 3 mm a 198 mm de diámetro y filtra el 99,97 % de las partículas, todo desde un reducido espacio de trabajo.
| Tipo de láser | 5 W 355 nm UV Láser |
|---|---|
| Velocidad máx. de trabajo | 15.000 mm/s |
| Área de trabajo con transportador | 200 mm × 500 mm |
| Rango de diámetro rotatorio (rodillo) | 3 – 198 mm |

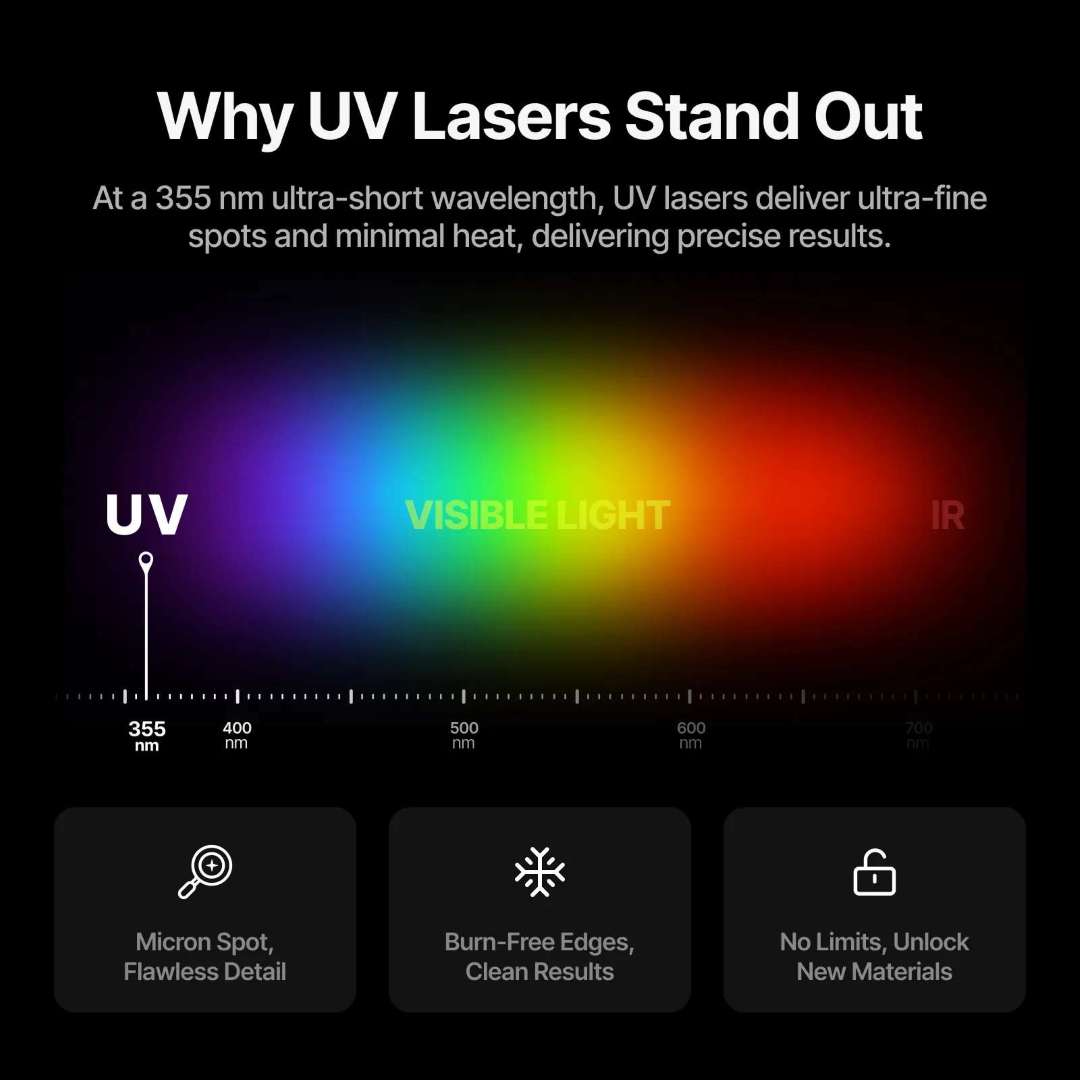

Por qué el UV a 355 nm lo cambia todo
La mayoría de los láseres de sobremesa funcionan térmicamente: queman el material. El láser UV a 355 nm actúa mediante ruptura fotoquímica de enlaces moleculares: los fotones de alta energía destruyen las estructuras moleculares sin transferir calor al entorno. Este proceso en frío es la razón por la que el F2 Ultra UV produce bordes sin quemaduras, no requiere ningún recubrimiento previo ni pulido posterior, y trabaja con sustratos termosensibles que serían destruidos por alternativas de CO₂ o fibra.
El tamaño del punto UV es de 0,02 × 0,02 mm — más de 100 veces menor que un punto de CO₂. Combinado con una resolución vectorial de 0,001 mm, esta ventaja física permite grabar texto de tan solo 0,3 mm, marcar mecanismos de reloj y componentes electrónicos con una precisión de posicionamiento de 0,2 mm, y crear esculturas tridimensionales en el interior del vidrio con nitidez museística.
Proceso en frío: sin quemaduras, sin limpieza, en un solo paso

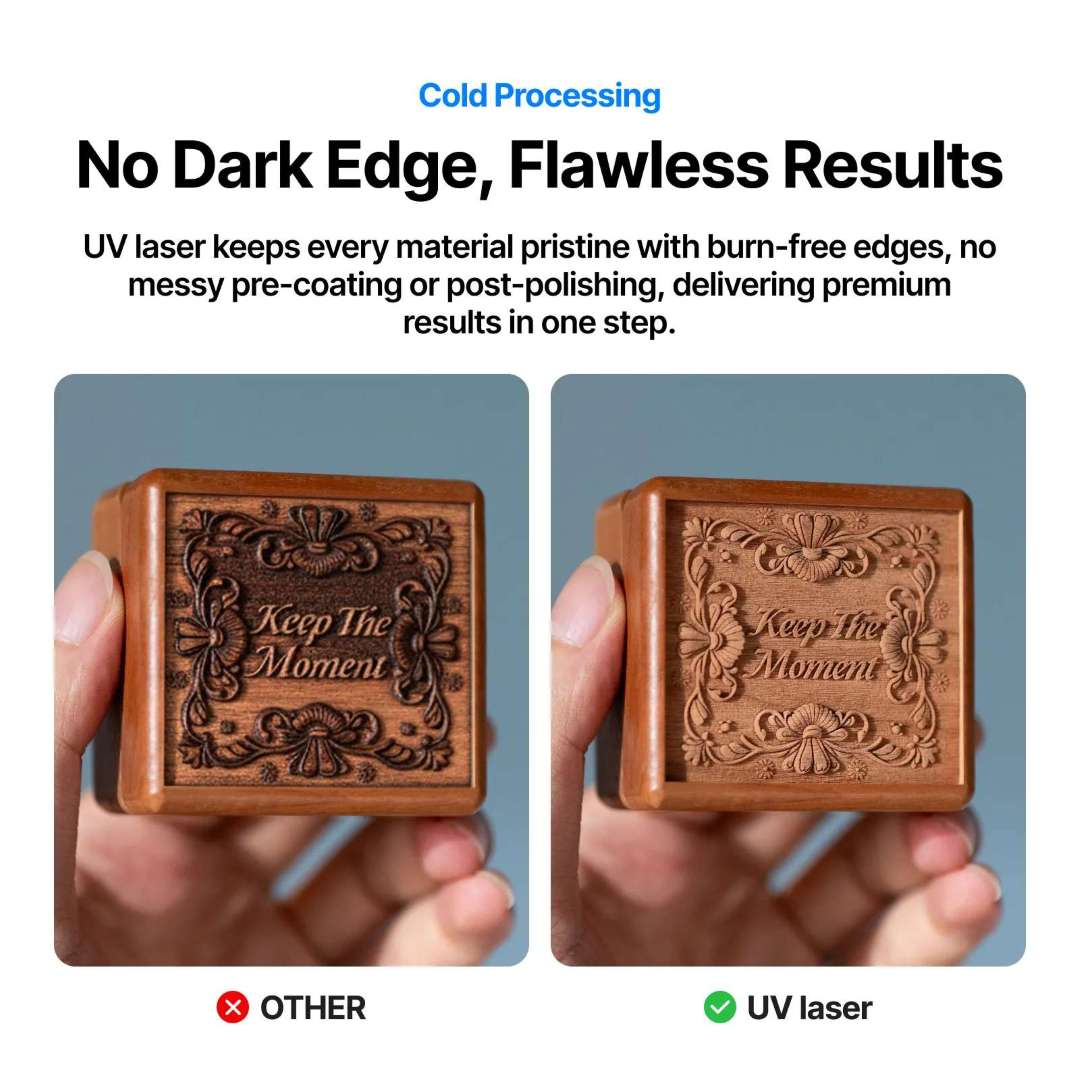

La diferencia entre el procesado térmico y el procesado en frío es visible de inmediato en la madera. Un láser convencional deja bordes oscuros y carbonizados. El F2 Ultra UV produce una textura en relieve limpia, sin carbonización alguna — sin cinta de enmascarar, sin tratamiento químico, sin lijado. Este comportamiento limpio se extiende al jabón, el chocolate, el silicona y la cerámica — todos materiales que se deforman o decoloran bajo el calor.

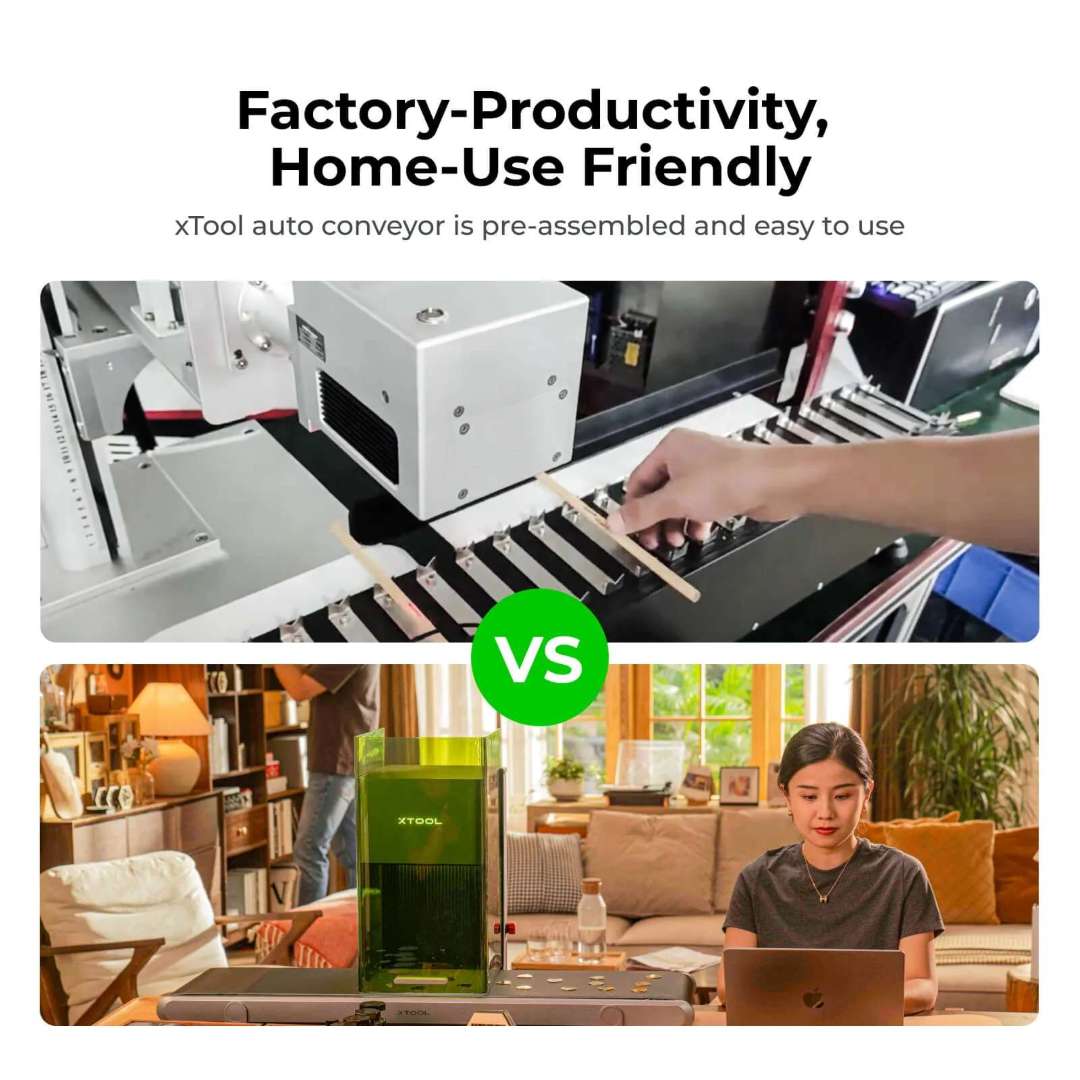

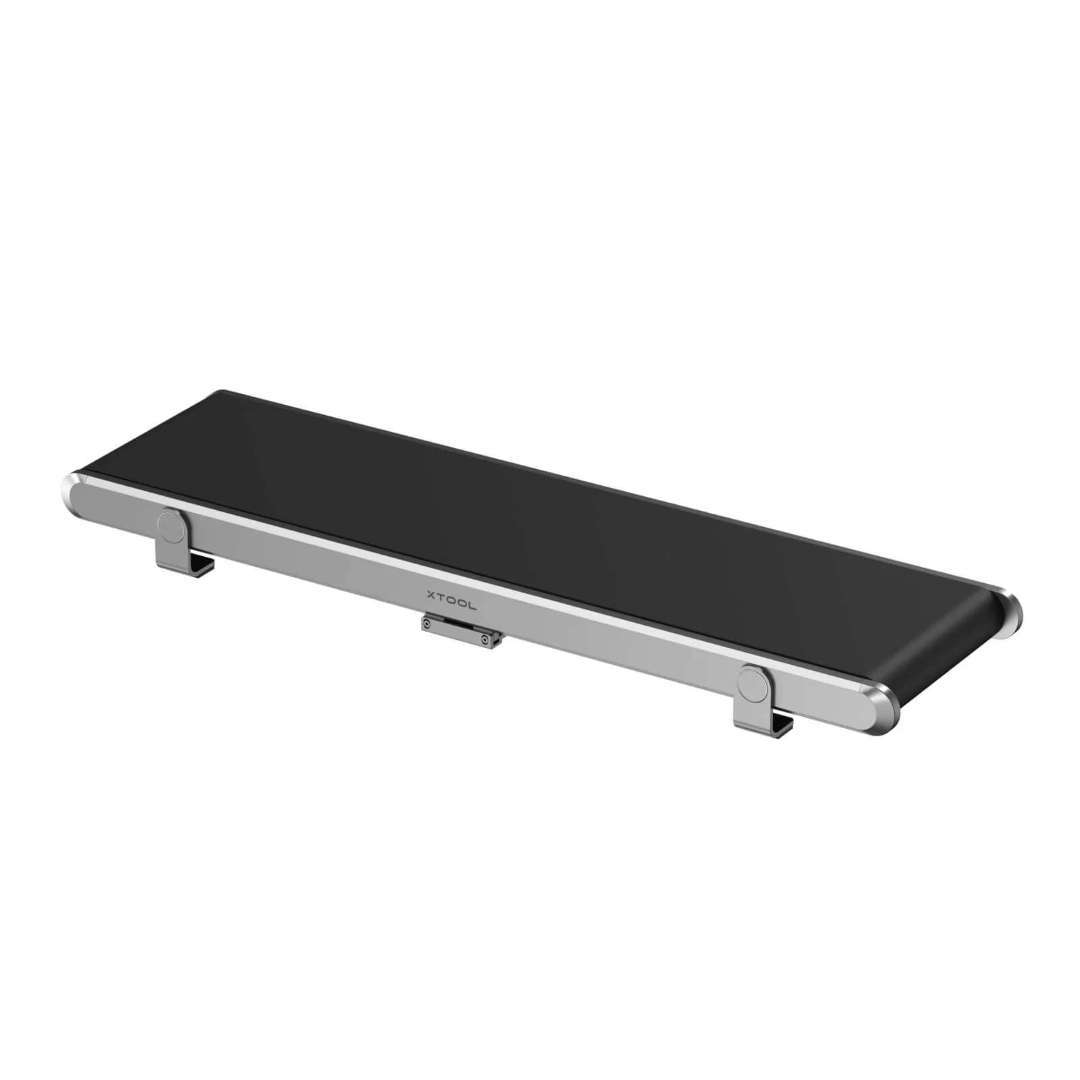

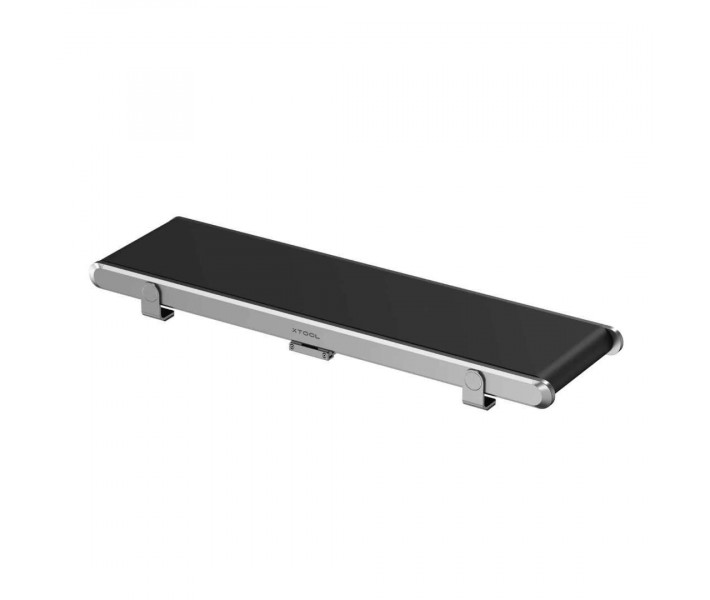

Transportador Auto Streamline™: productividad de fábrica en tu escritorio
El Transportador Auto Streamline™ cierra la brecha entre una grabadora de precisión para piezas individuales y un sistema de producción. Llega premontado — un solo cable lo conecta al F2 Ultra UV, y la cámara inteligente del equipo se encarga del resto. Coloca los materiales en la cinta, confirma la disposición en xTool Studio y recoge las piezas terminadas. Sin reposicionamiento manual entre elementos.
El transportador amplía el área de trabajo estándar de 200 × 200 mm a 200 mm × 500 mm — un aumento de 2,5 veces en longitud de grabado — y admite cargas de material de hasta 10 kg y piezas de hasta 81,5 mm de grosor. La cinta de PU, certificada según la Proposición 65 de California, es una alternativa más segura y saludable a las correas de PVC comunes, y recorre los 500 mm completos sin deslizamiento.

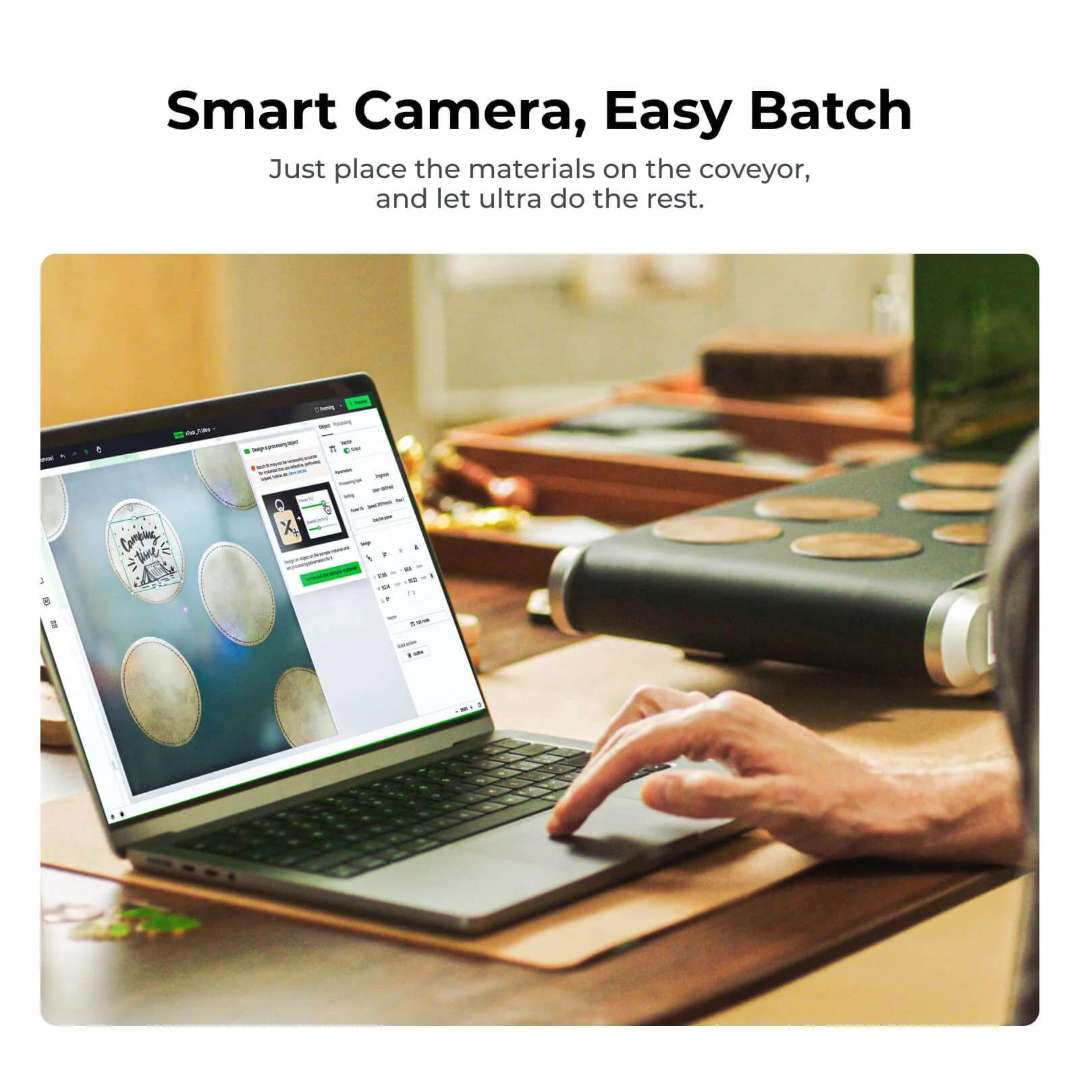

La cámara inteligente integrada en el F2 Ultra UV no solo ofrece una vista previa — identifica el contorno de cada objeto sobre el transportador y mapea automáticamente el diseño sobre él. La siguiente imagen muestra xTool Studio detectando posavasos circulares en la cinta y alineando el diseño en cada uno, mientras el operador supervisa desde un portátil.
Producción por lotes: ocho frascos en una sola pasada
Coloca materiales idénticos en la cinta y la cámara se encarga del resto. La imagen siguiente muestra ocho frascos de acero personalizados grabados de forma secuencial y automática en una sola ejecución — sin intervención del operador entre piezas.
Dos modos de producción distintos cubren cada escenario. Para formatos grandes, el transportador desplaza una sola pieza de gran tamaño bajo el cabezal láser estático — una fotografía familiar en 220 × 500 mm se convierte en un trabajo continuo sin interrupciones. Para lotes de piezas pequeñas, múltiples objetos se colocan en paralelo: colgantes de joyería, cucharas de madera, tarjetas de visita o fichas personalizadas — todos grabados en una sola pasada.

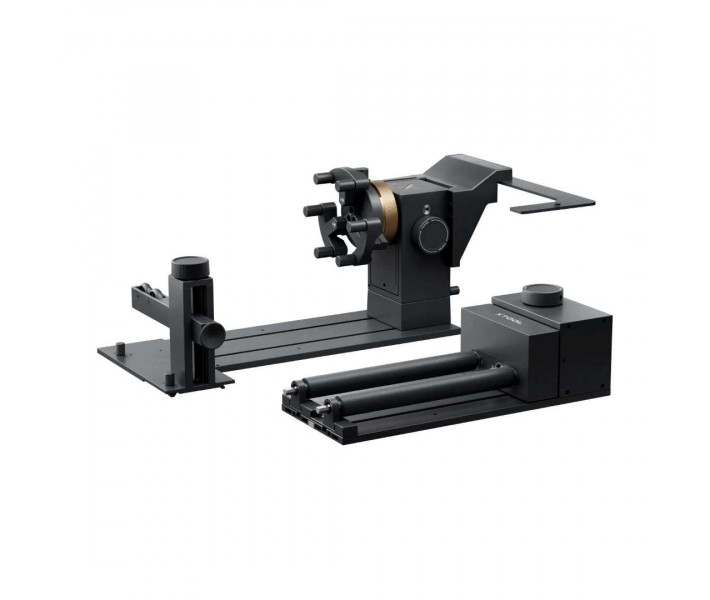

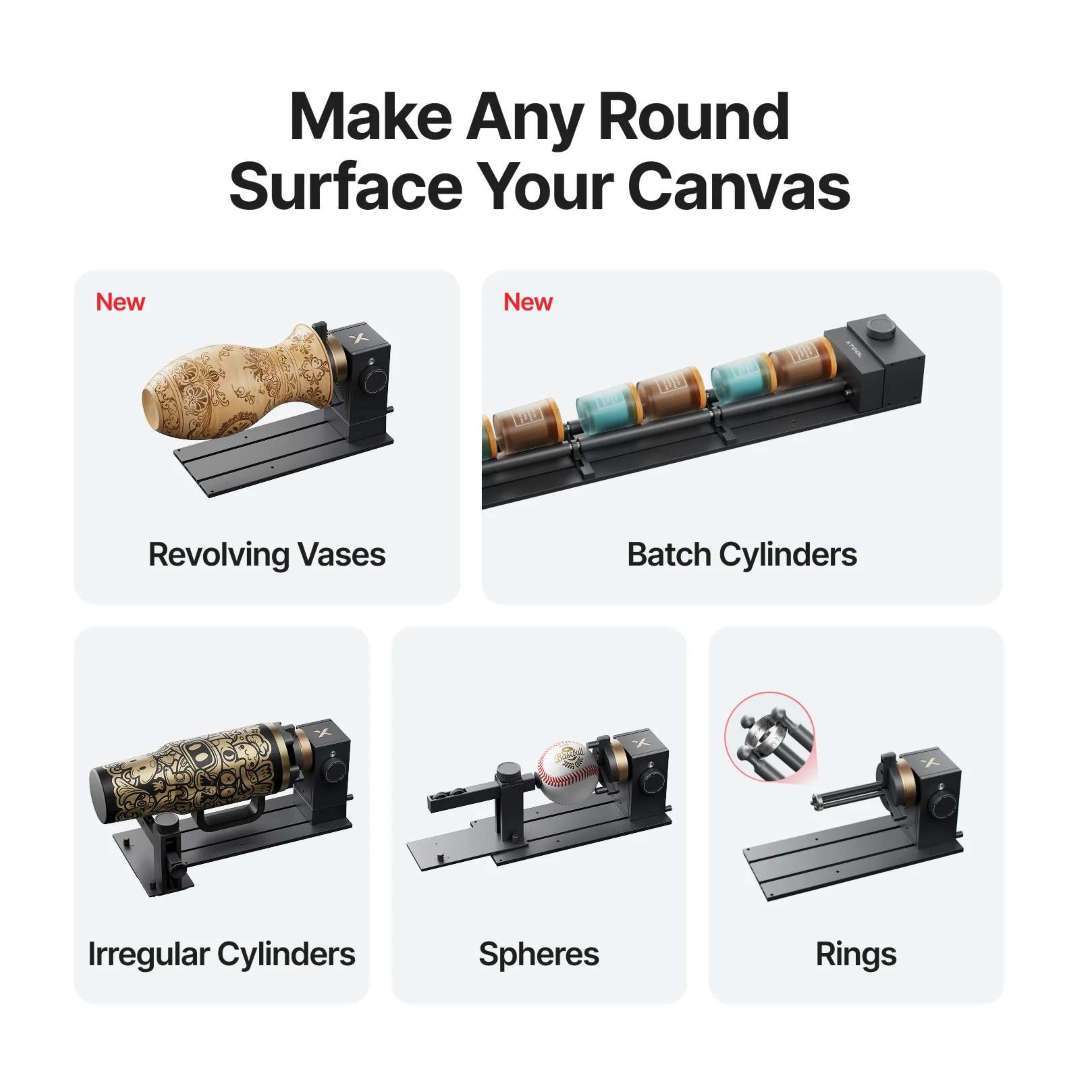

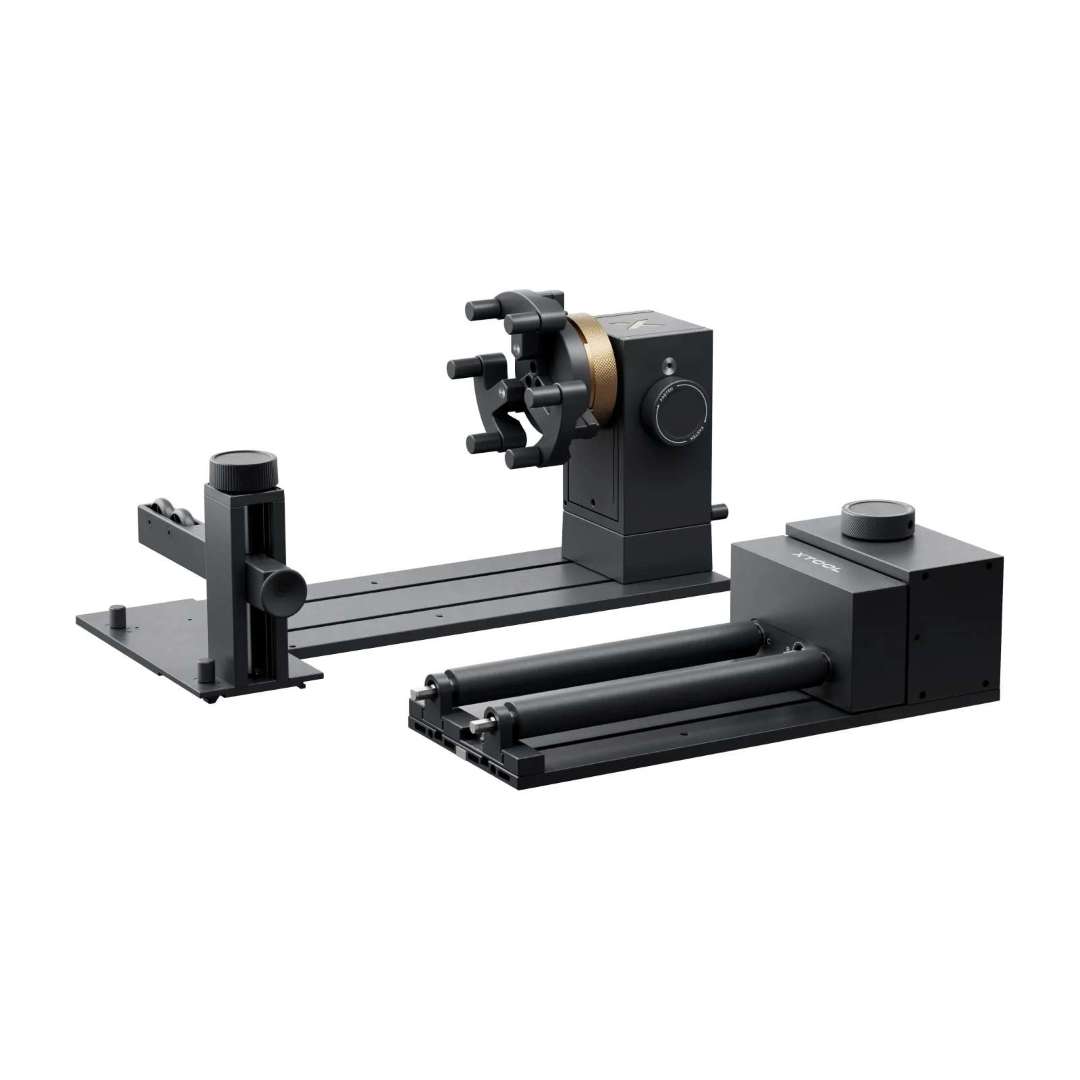

Accesorio Rotatorio RA3: cualquier superficie redonda es tu lienzo
El xTool RA3 es un accesorio rotatorio 4-en-1 que amplía la capacidad de grabado a cilindros, esferas, anillos y formas irregulares. El modo mandril trabaja con diámetros de 0 a 130 mm; el modo rodillo cubre de 3 a 198 mm. Los anillos interiores se procesan con un ángulo fijo de 26° — configurado en un solo paso, sin ajuste iterativo.

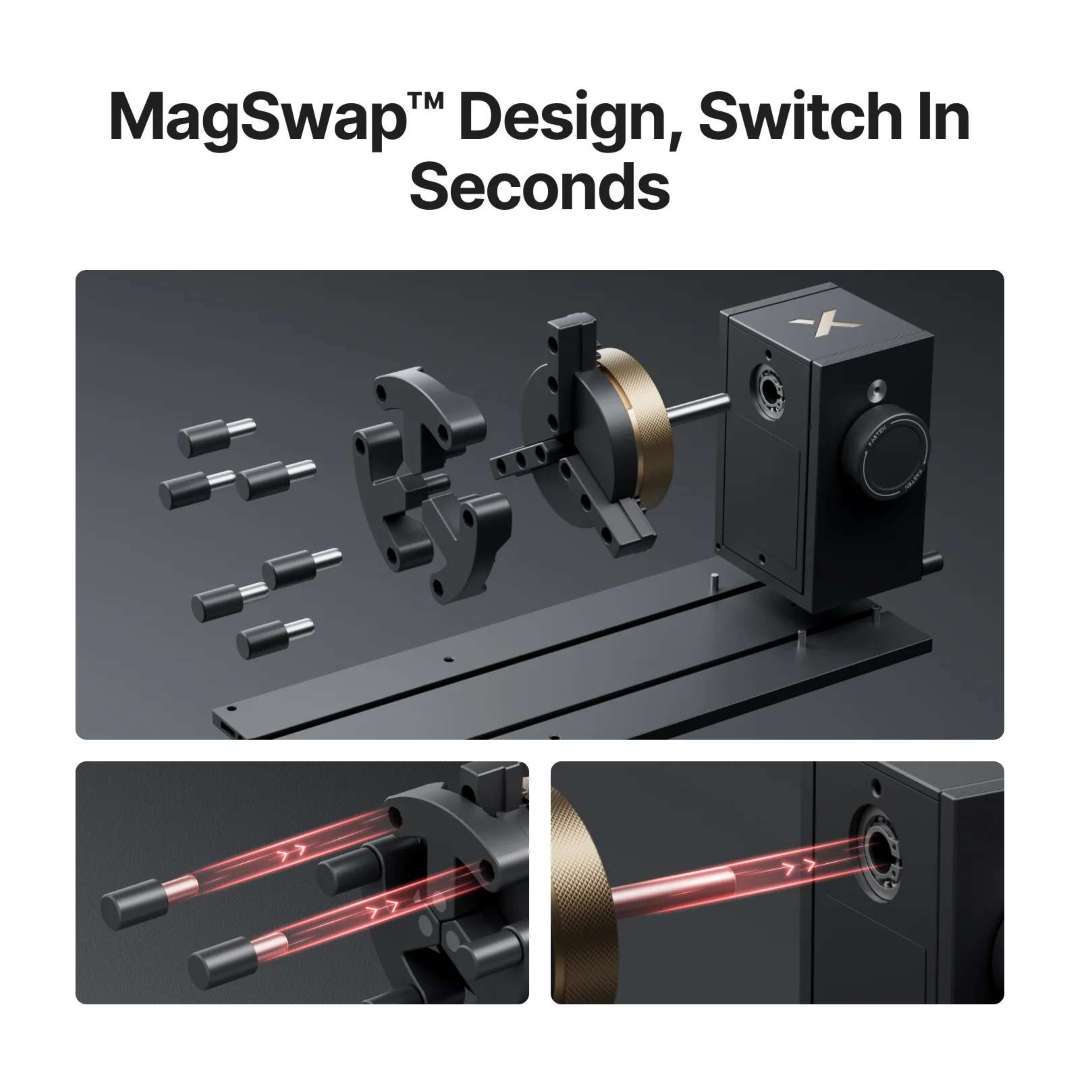

El diseño MagSwap™ permite cambiar entre los modos mandril y rodillo sin herramientas. La alineación magnética bloquea cada módulo en su posición en cuestión de segundos. La imagen siguiente muestra el mecanismo de intercambio de mordazas: de piezas sueltas a un mandril configurado sin tornillos ni herramientas sueltas.

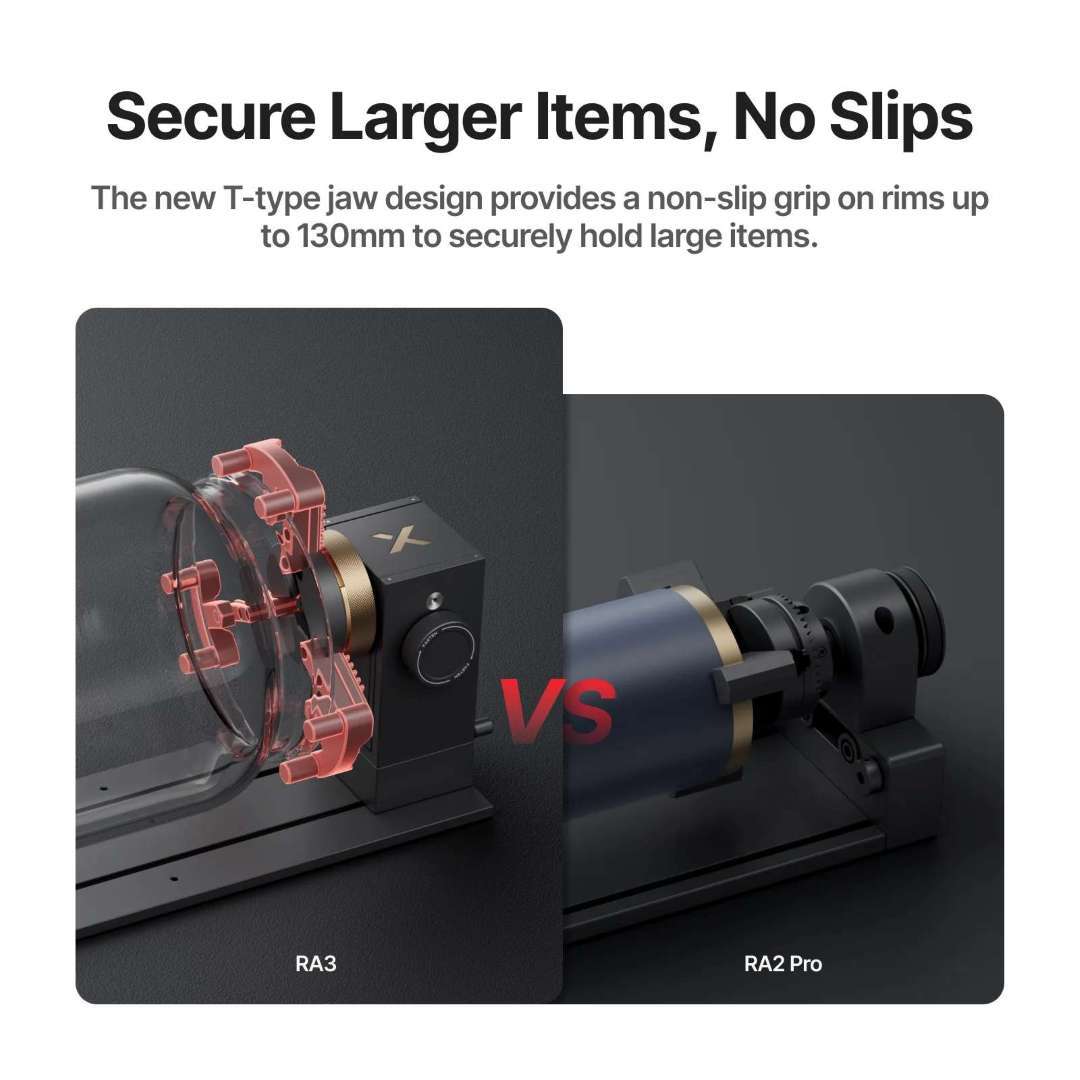

El nuevo diseño de mordaza en T, con puntos de contacto adicionales y un rango de agarre ampliado, sujeta bordes de hasta 130 mm de diámetro sin deslizamiento — una mejora directa respecto al límite de 100 mm del RA2 Pro anterior. Las piezas de alto valor permanecen firmemente posicionadas durante todo el ciclo de grabado.
El RA3 admite todos los modos rotatorios disponibles en el F2 Ultra UV: mandril, rodillo, esfera, anillo y anillo interior. El grabado de envoltura completa en jarrones giratorios — antes impracticable por su radio continuamente variable — es ahora posible. La producción por lotes se realiza mediante el Kit de Mandril y el Kit de Extensión de Rodillo opcionales, permitiendo procesar varios elementos en una sola ejecución eficiente a velocidades de hasta 1200 mm/s.

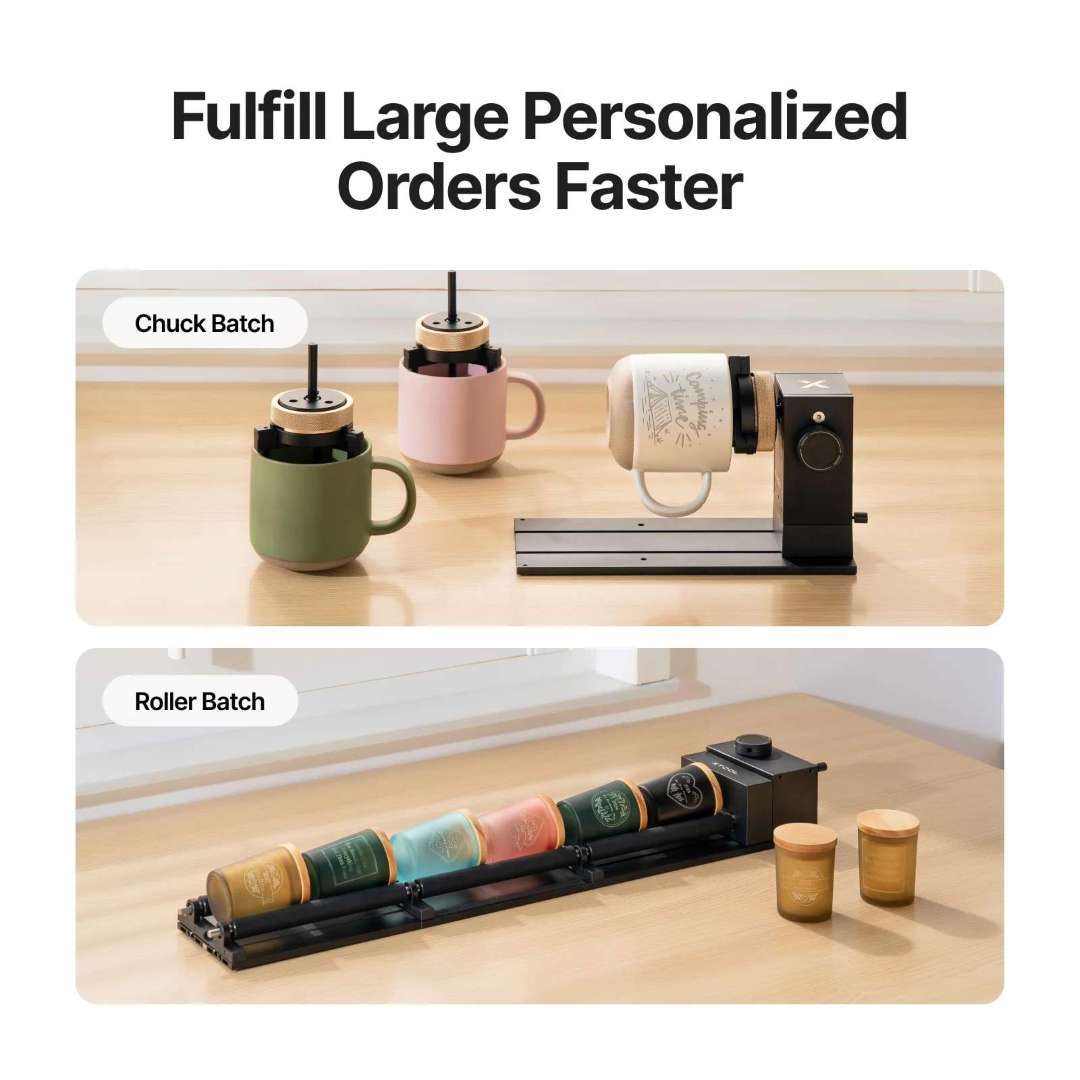

Para la producción de pedidos personalizados, el modo de lotes por rodillo del RA3 permite utilizar hasta 3 conjuntos de rodillos simultáneamente, maximizando el rendimiento en elementos cilíndricos. El modo de lotes por mandril mantiene el siguiente elemento cargado y listo mientras se graba el actual.

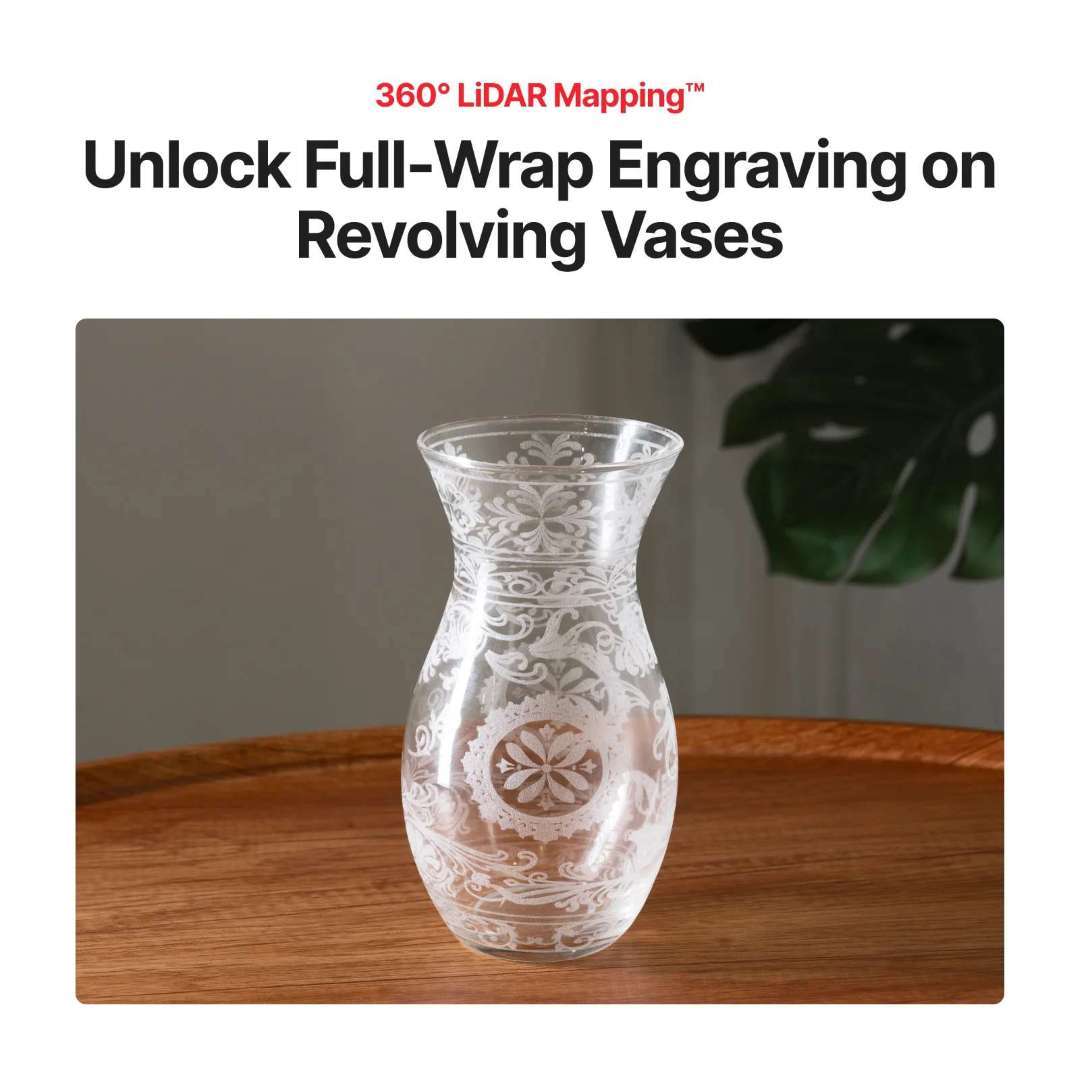

El grabado de envoltura completa en un jarrón giratorio es una de las operaciones rotatorias técnicamente más exigentes. La imagen siguiente muestra un diseño de envoltura completa terminado en un jarrón de vidrio — perfectamente continuo desde cualquier ángulo de visión.

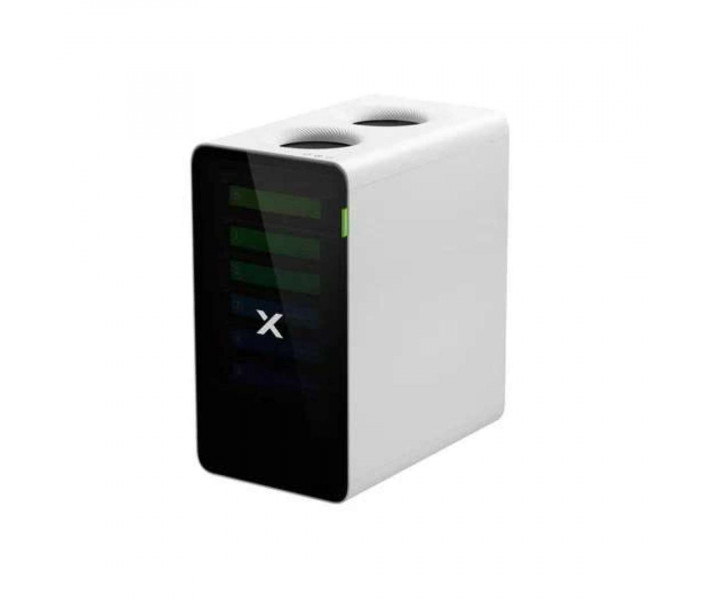

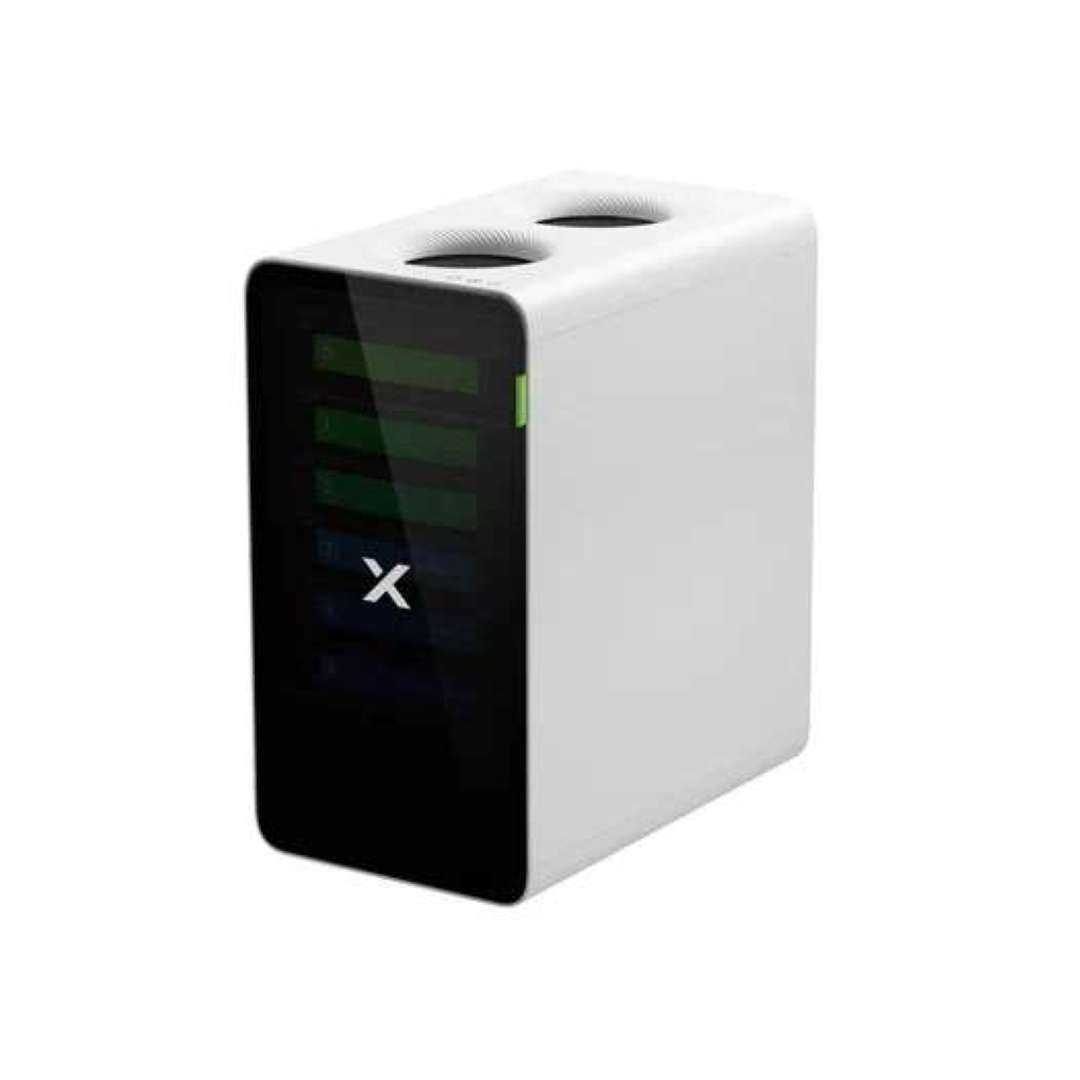

SafetyPro™ AP2: 7 capas de filtración para un aire limpio
El purificador SafetyPro™ AP2 ofrece hasta 7 etapas de filtración diseñadas para entornos de procesado láser continuo. Resultados certificados por SGS: 99,99 % de eliminación de PM2.5, 99,97 % de filtración de polvo de 0,3 µm y 99,99 % de eliminación de TVOC. El corte de acrílico — una de las operaciones más agresivas en cuanto a generación de olores — produce lecturas de 0,0 ppm de COV en la salida del purificador.

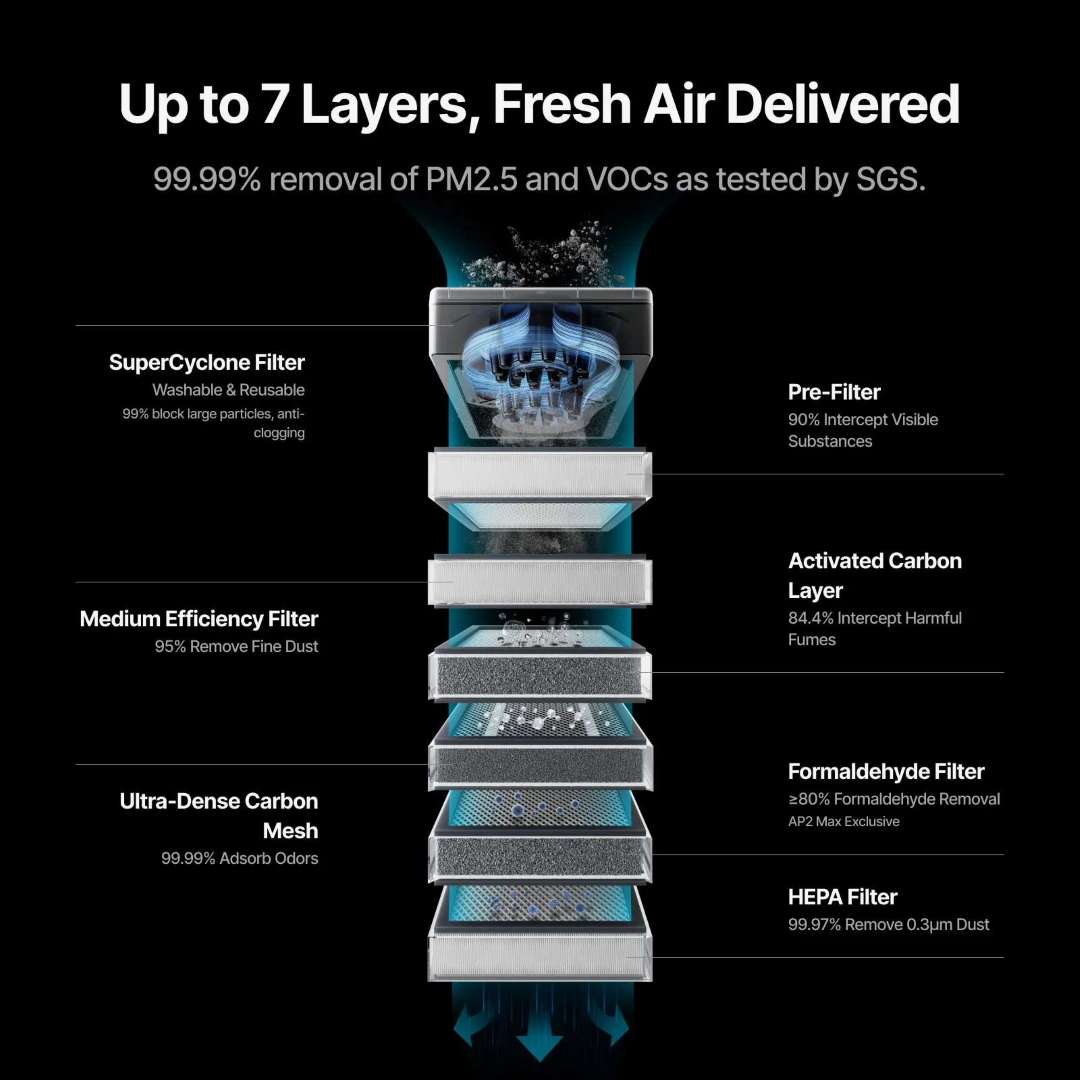

La pila de filtración de 7 capas actúa de mayor a menor partícula. El prefiltro SuperCyclone (36 ciclones) elimina las partículas mayores de 5 µm de forma aerodinámica — sin contacto, sin obstrucción — y prolonga la vida útil de los filtros posteriores hasta 10 veces. La capa de malla de carbono ultradensa utiliza partículas de carbono 400 veces más pequeñas que el carbono activo estándar, logrando una capacidad de adsorción de COV superior con el mismo espacio físico.
La siguiente imagen muestra una comparativa directa de COV durante el corte de acrílico: 3,3 ppm sin el purificador frente a 0,0 ppm con el AP2 en funcionamiento, demostrando la eliminación práctica del olor de corte en espacios cerrados.

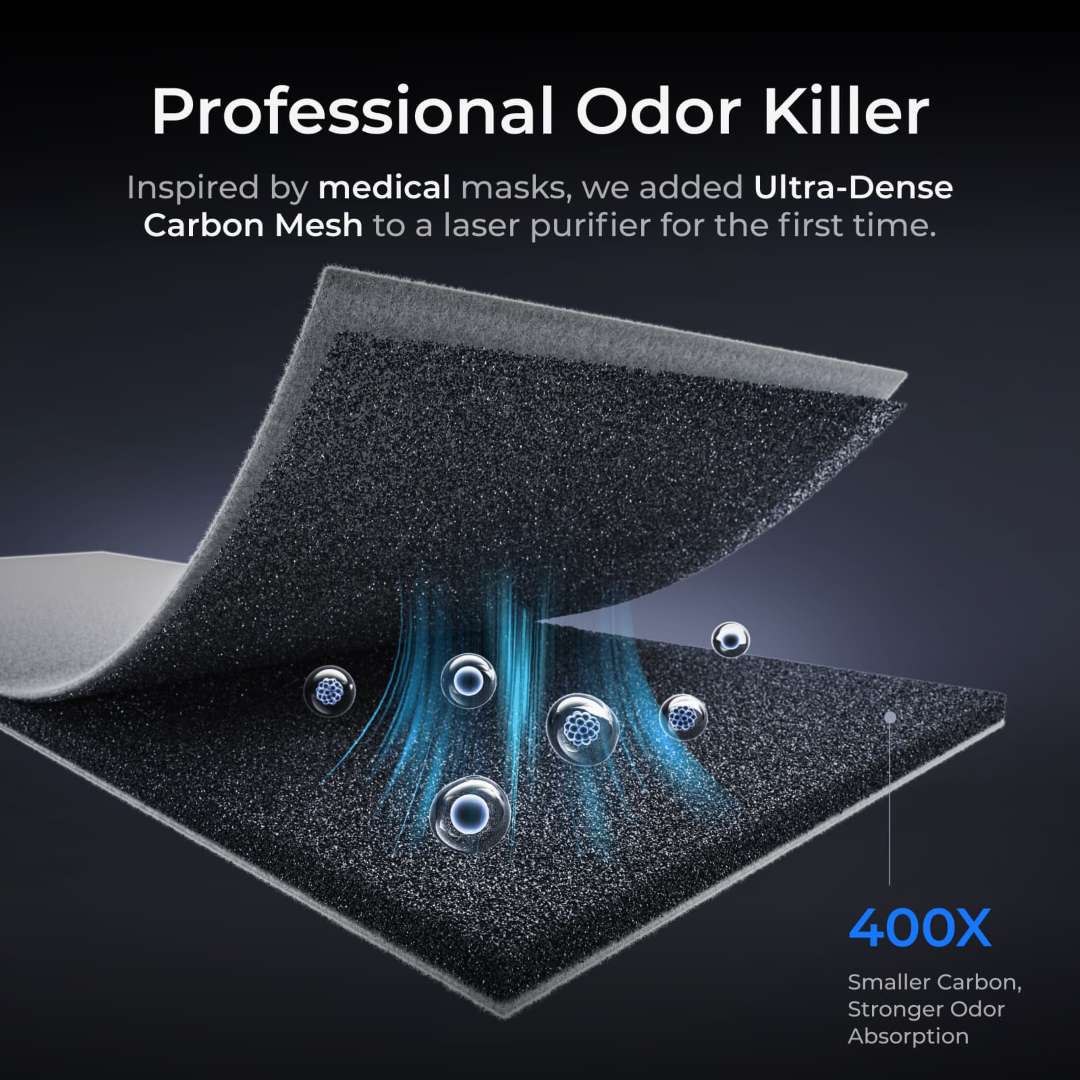

La malla de carbono ultradensa es la etapa principal de absorción de olores. Las partículas de carbono de 0,36 mm³ — frente a los 157,9 mm³ del carbono estándar — concentran mucha más superficie en el mismo volumen, proporcionando un rendimiento de adsorción sostenido durante un intervalo de servicio más prolongado.

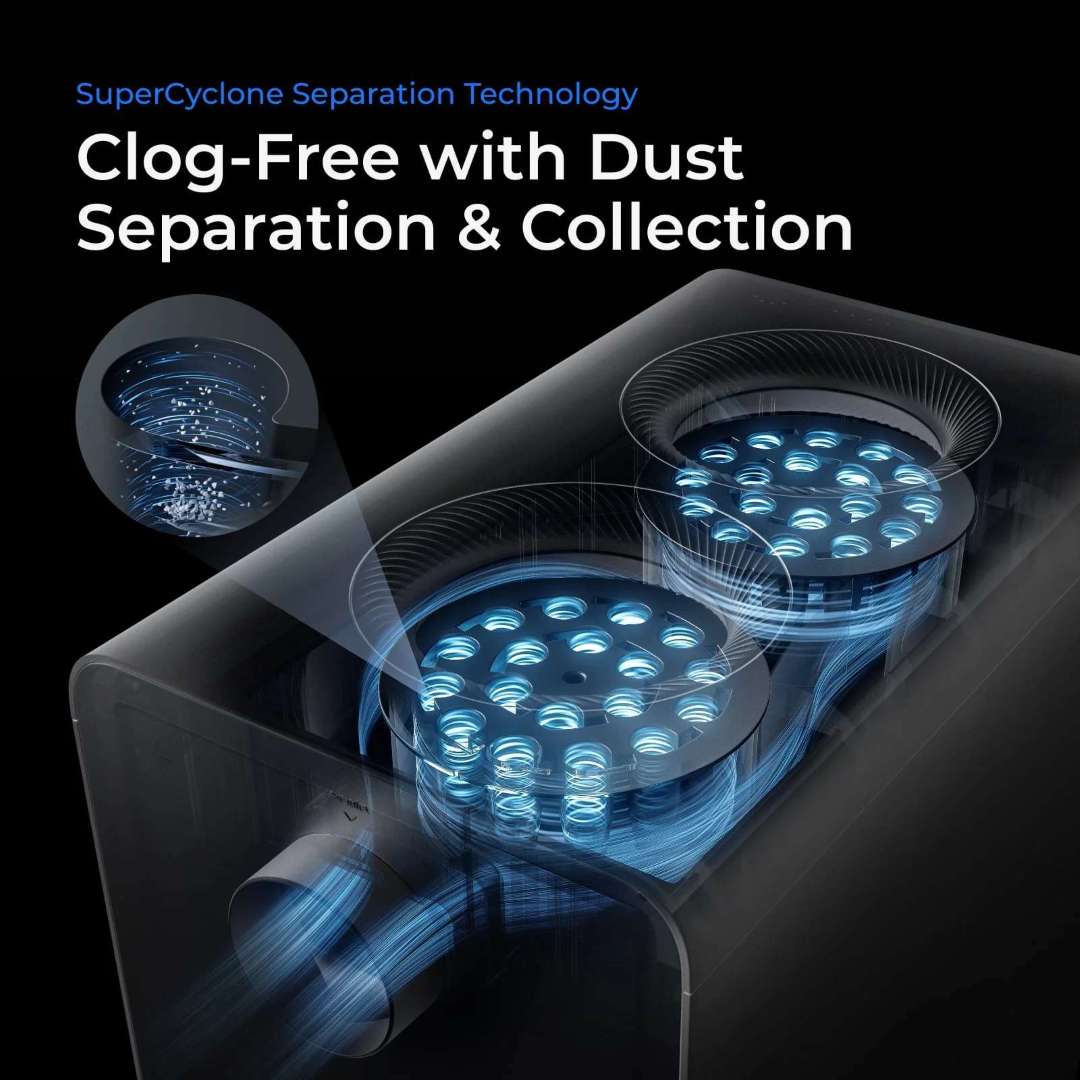

La tecnología SuperCyclone utiliza matrices de multiciclones para separar las partículas por fuerza centrífuga antes de que alcancen los cartuchos de filtro, evitando la obstrucción prematura incluso durante el procesado intensivo de contrachapado y acrílico.

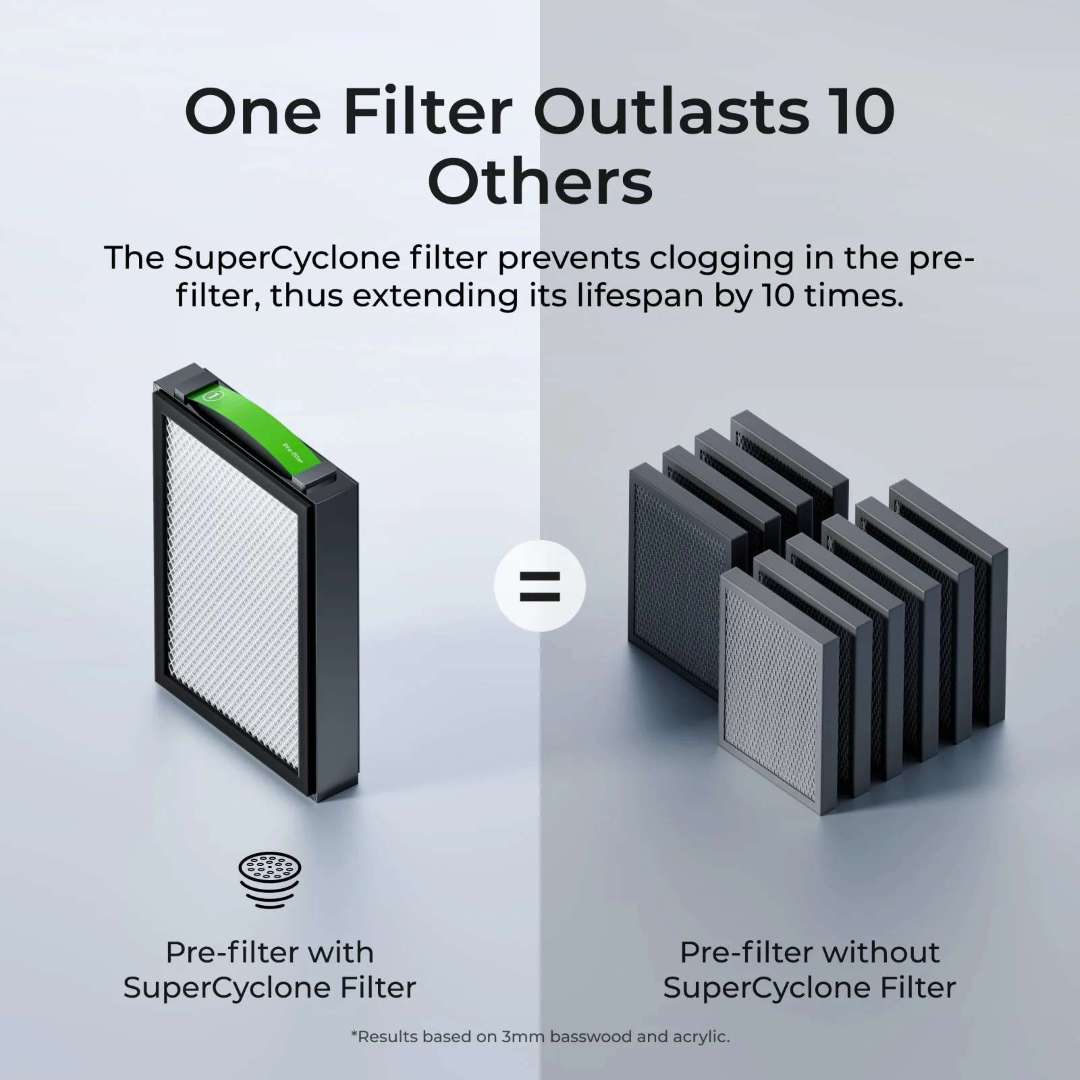

La comparativa siguiente ilustra el beneficio en vida útil: con el prefiltro de ciclones instalado, los cartuchos de filtro posteriores duran hasta 10 veces más bajo condiciones de procesado idénticas.

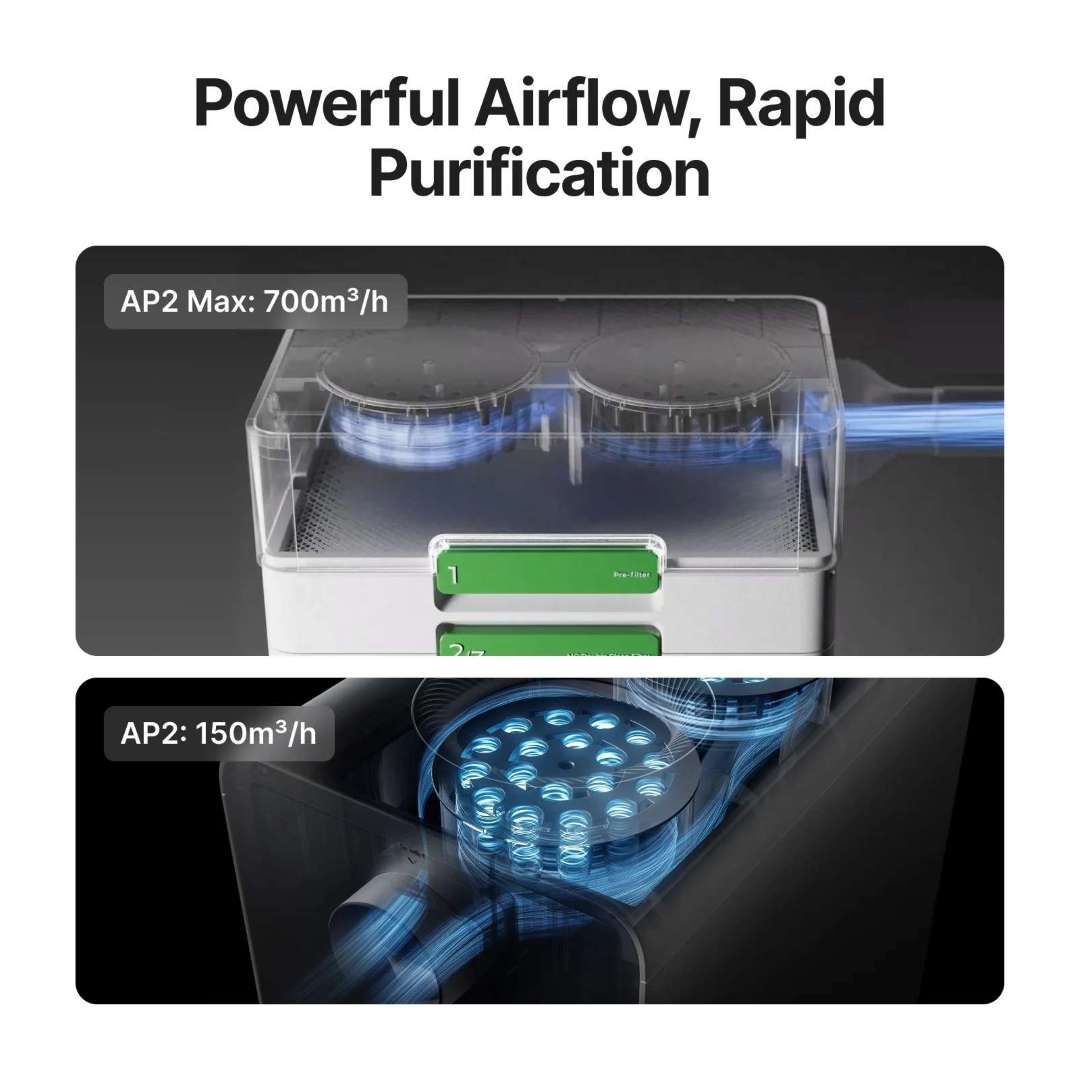

Con un caudal de 150 m³/h y un consumo de 220 W, el AP2 está dimensionado para cargas de trabajo láser de sobremesa. El nivel de ruido de 55 dB en funcionamiento es lo suficientemente bajo para entornos de estudio u oficina compartidos. El aire purificado en la salida puede descargarse directamente en la sala — sin conductos al exterior — ya que cumple las normas de calidad del aire interior.
Control inteligente: sincronización, monitorización y automatización
El AP2 se conecta de forma inalámbrica al F2 Ultra UV mediante un Dongle Bluetooth. En modo AUTO, el purificador arranca y se detiene con el láser, ajusta el caudal según el material seleccionado y monitoriza la vida útil del filtro en tiempo real a través de xTool Studio. El diseño de puerta magnética extraíble permite sustituir los cartuchos de filtro sin herramientas en menos de un minuto.

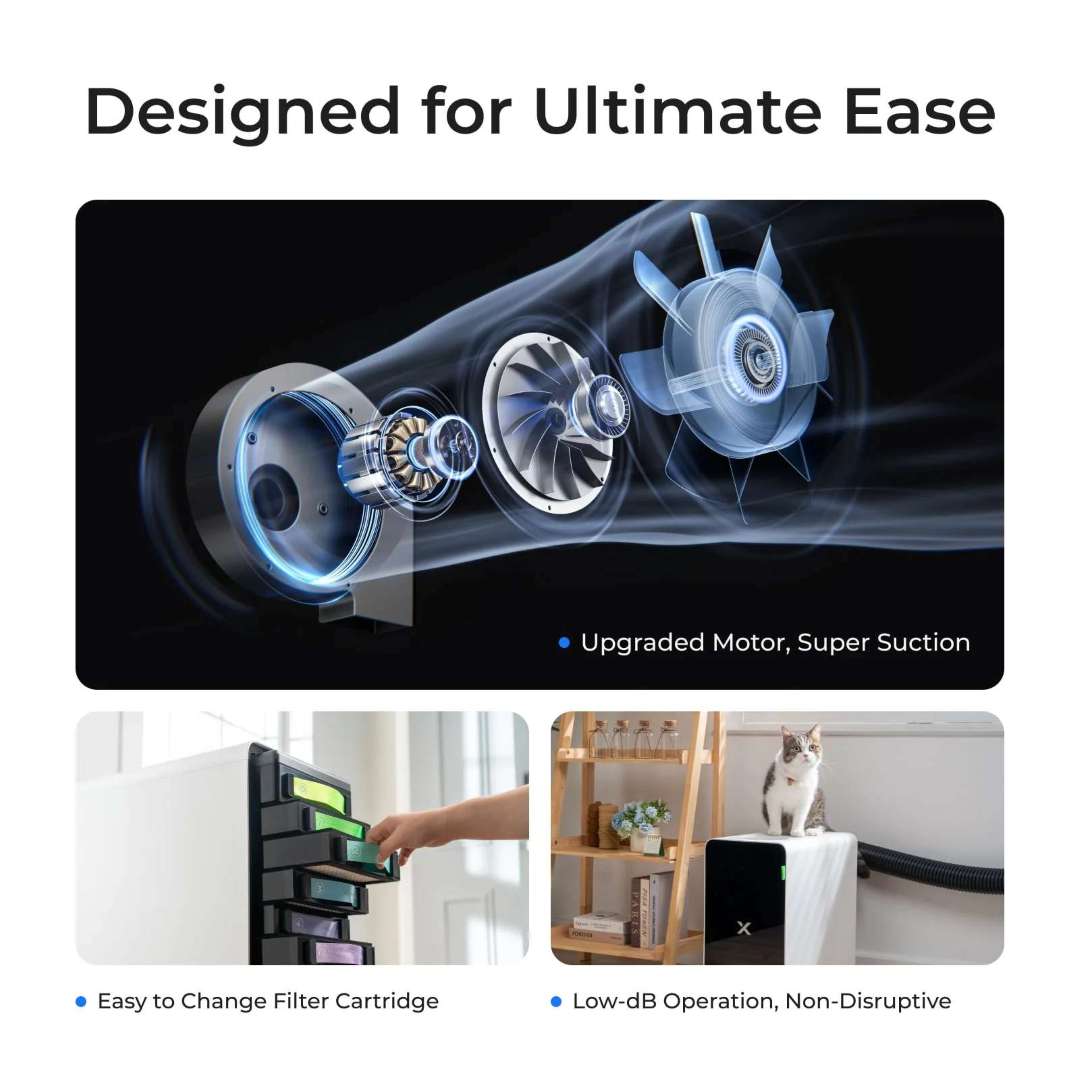

El motor centrífugo de alto par y la pila de filtros modular son accesibles desde el panel frontal — sin necesidad de desmontar el equipo. La imagen siguiente muestra el conjunto del motor junto a la batería de cartuchos multicapa para una extracción de humos localizada y silenciosa.

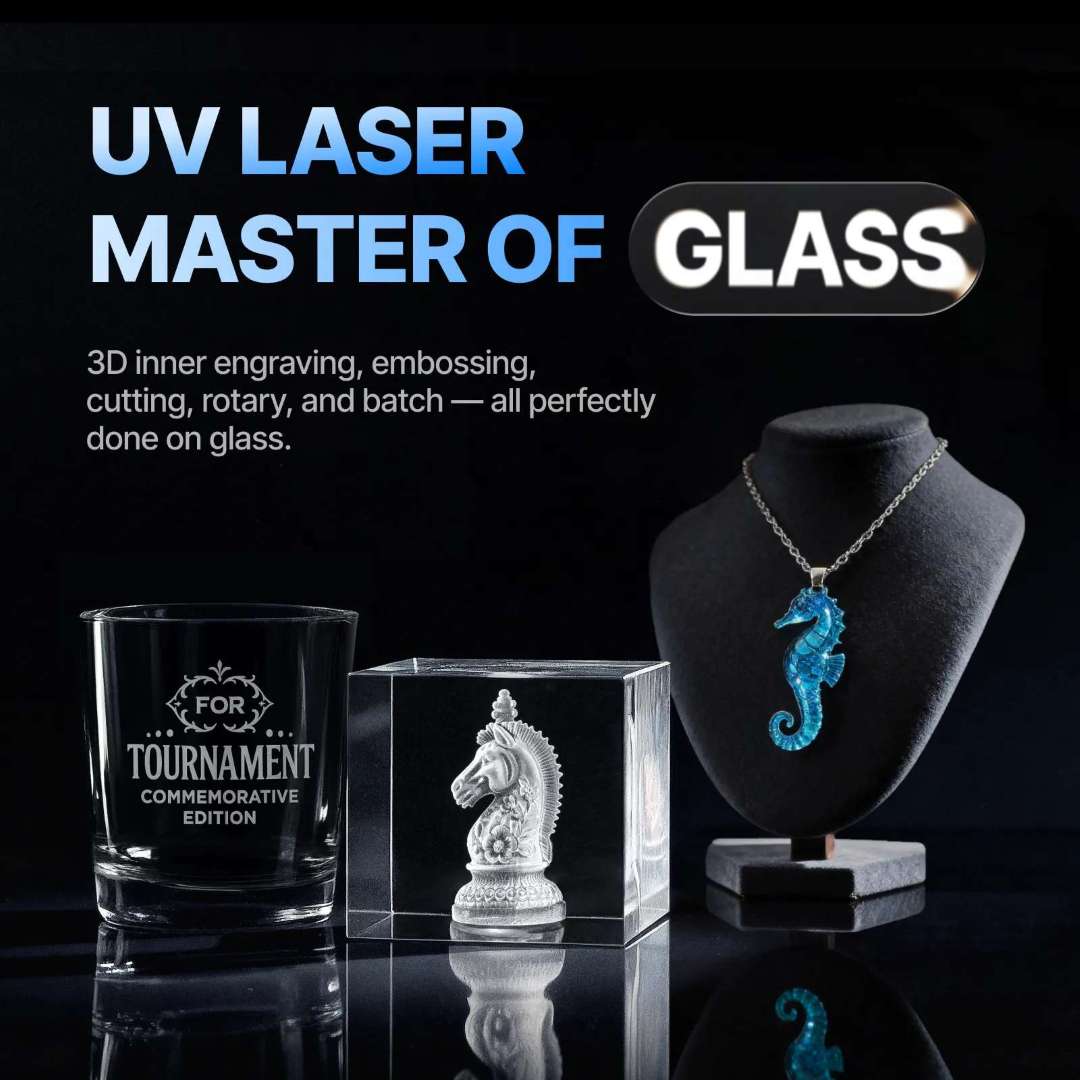

Maestría con el vidrio: grabado interior 3D y trabajo en superficie
Ningún otro láser de sobremesa trabaja el vidrio como una fuente UV. El F2 Ultra UV enfoca el haz bajo la superficie de bloques de vidrio, bolas de cristal y acrílico transparente para crear grabados tridimensionales permanentes en el interior — la superficie exterior queda completamente intacta. La velocidad de procesado es hasta un 180 % más rápida que la de las máquinas UV tradicionales. Las operaciones en superficie incluyen grabado plano, relieve, corte y grabado rotatorio de hasta 150 mm de diámetro.

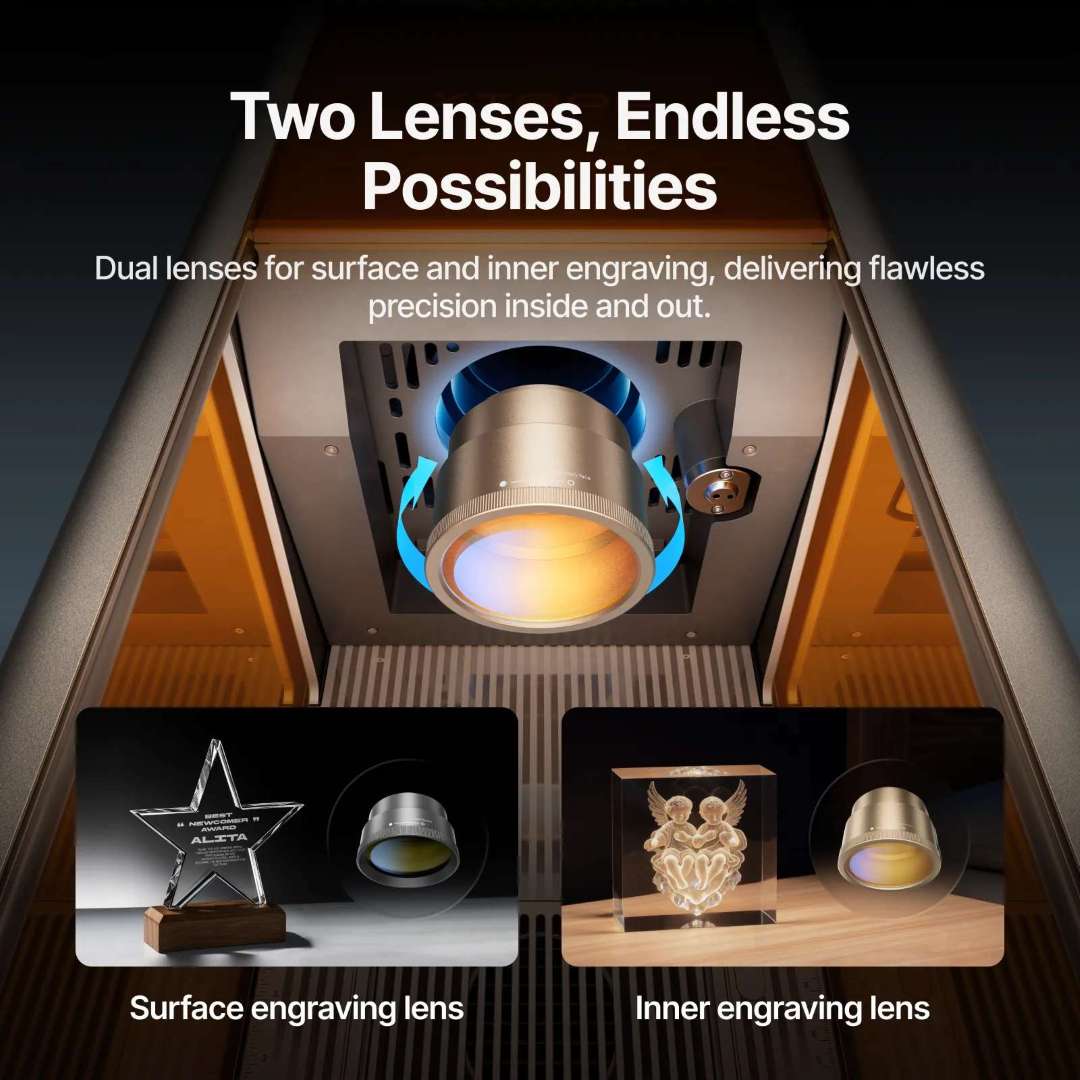

Dos lentes de campo intercambiables — una optimizada para grabado interior (70 × 70 mm) y otra para trabajo en superficie (200 × 200 mm) — permiten que una sola máquina cubra ambos flujos de trabajo sin ninguna modificación mecánica. Estas lentes son exclusivas del F2 Ultra UV y no son intercambiables con las ópticas del F2 Ultra estándar.

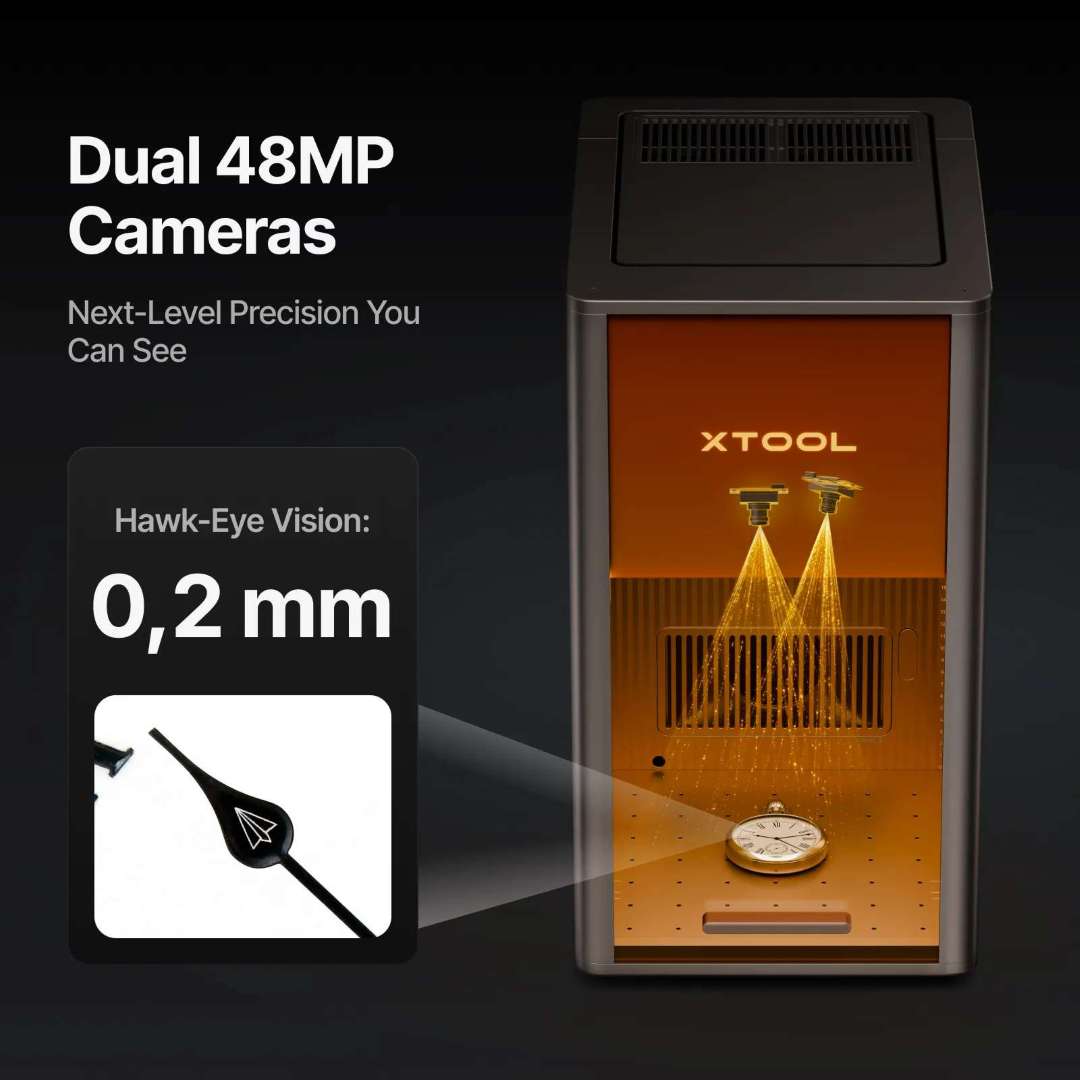

Doble cámara de 48 MP: precisión de posicionamiento de 0,2 mm
El F2 Ultra UV integra dos cámaras de 48 MP que trabajan en tándem para el enfoque automático, el posicionamiento automático y la vista previa en tiempo real — logrando una precisión de posicionamiento de 0,2 mm, un 60 % más precisa que los sistemas de una sola cámara. La telemetría LiDAR añade una segunda capa de verificación para un enfoque preciso en superficies curvas e irregulares.
Precisión micrónica para joyería, piezas de relojería y microelectrónica
Una resolución vectorial de 0,001 mm y una resolución de movimiento de 0,00133 mm en modo de grabado interior producen un detalle que rivaliza con los sistemas de marcado industriales. El texto micrograbado en un anillo de diamante permanece legible bajo amplificación sin dañar en absoluto la superficie de la gema.

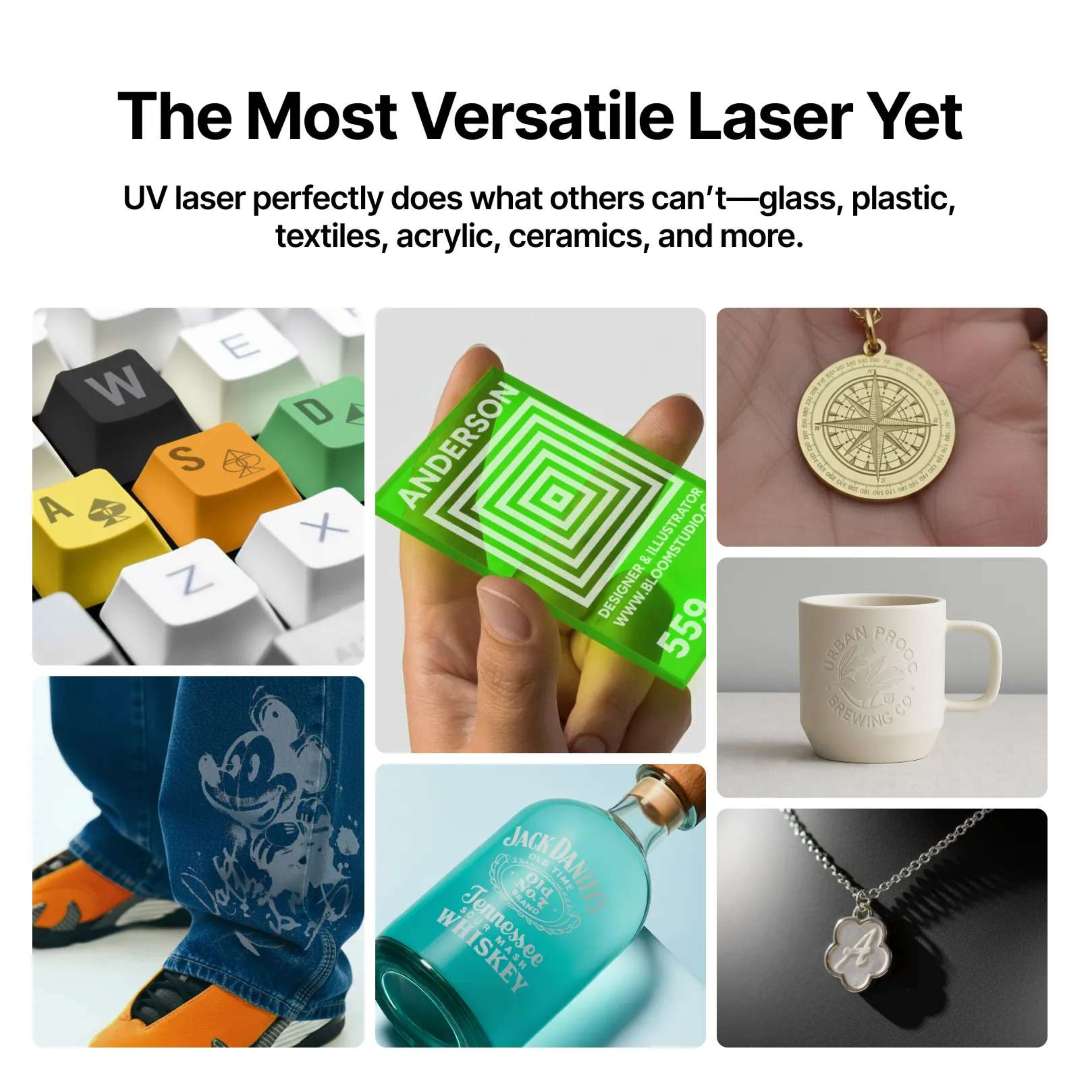

Versatilidad de materiales: lo que otros láseres no pueden alcanzar
La longitud de onda de 355 nm es absorbida por prácticamente todos los materiales — incluidos el acrílico totalmente transparente, el vidrio claro y el silicona — donde las fuentes de CO₂ y fibra se reflejan o atraviesan sin efecto. Las aplicaciones comerciales incluyen leyendas de teclas de teclado, tarjetas de visita de acrílico verde, medallones de metal, tela vaquera, tazas de cerámica, botellas de vidrio y joyería de plata.
El purificador AP2 es igualmente versátil en cuanto al alcance de sus aplicaciones. Más allá del procesado láser, gestiona los humos de la soldadura por arco, la soldadura de componentes electrónicos y la carpintería mecánica — lo que lo convierte en un complemento práctico para cualquier estación de trabajo industrial ligera.
Producción de alto valor: artículos premium a escala
Los productos grabados con láser UV alcanzan precios más elevados porque ningún otro proceso de sobremesa logra la misma combinación de resolución, rango de materiales y acabado limpio. Con el transportador y el RA3 integrados en el flujo de trabajo, esos artículos premium pueden producirse ahora en volumen: bloques de cristal con fotos personalizadas, anillos de metal grabados, copas de champán con diseños de plumas, bolas de cristal 3D y colgantes de resina — todos a escala de lote.

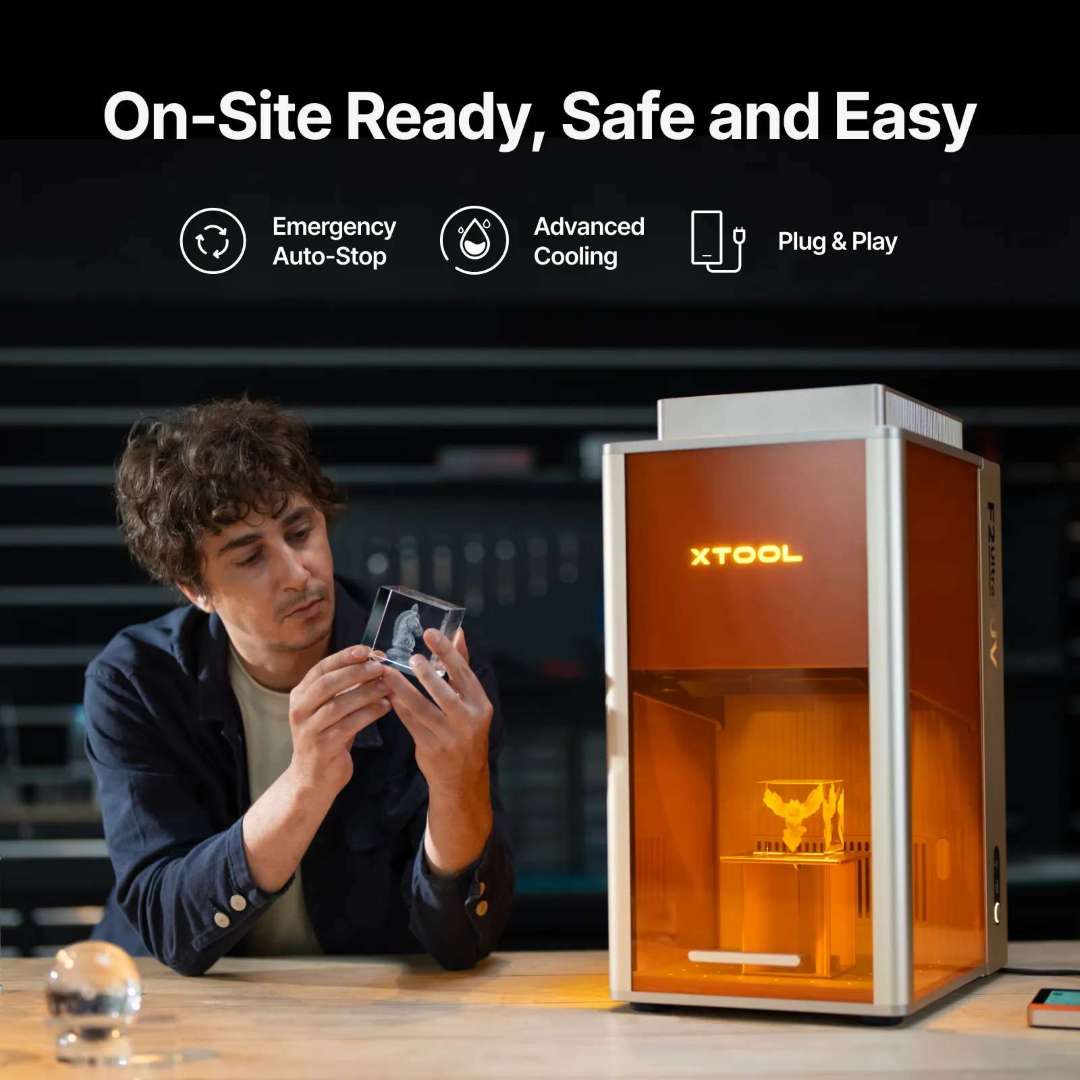

Seguro por diseño: láser de clase 4 con carcasa protectora completa
El F2 Ultra UV se entrega premontado con certificación de seguridad láser de Clase 4. Una parada de emergencia automática interrumpe el haz de inmediato si se abre la carcasa. El transportador es compatible con la carcasa protectora — mantén la carcasa a no más de 5 mm por encima de la superficie del material durante el uso del transportador. Solo el personal profesionalmente capacitado debe operar el sistema con el transportador en uso, ya que los haces láser difusos pueden salir por las aperturas de la carcasa. Rango de temperatura de funcionamiento: 10 °C a 30 °C; almacenamiento hasta -10 °C.

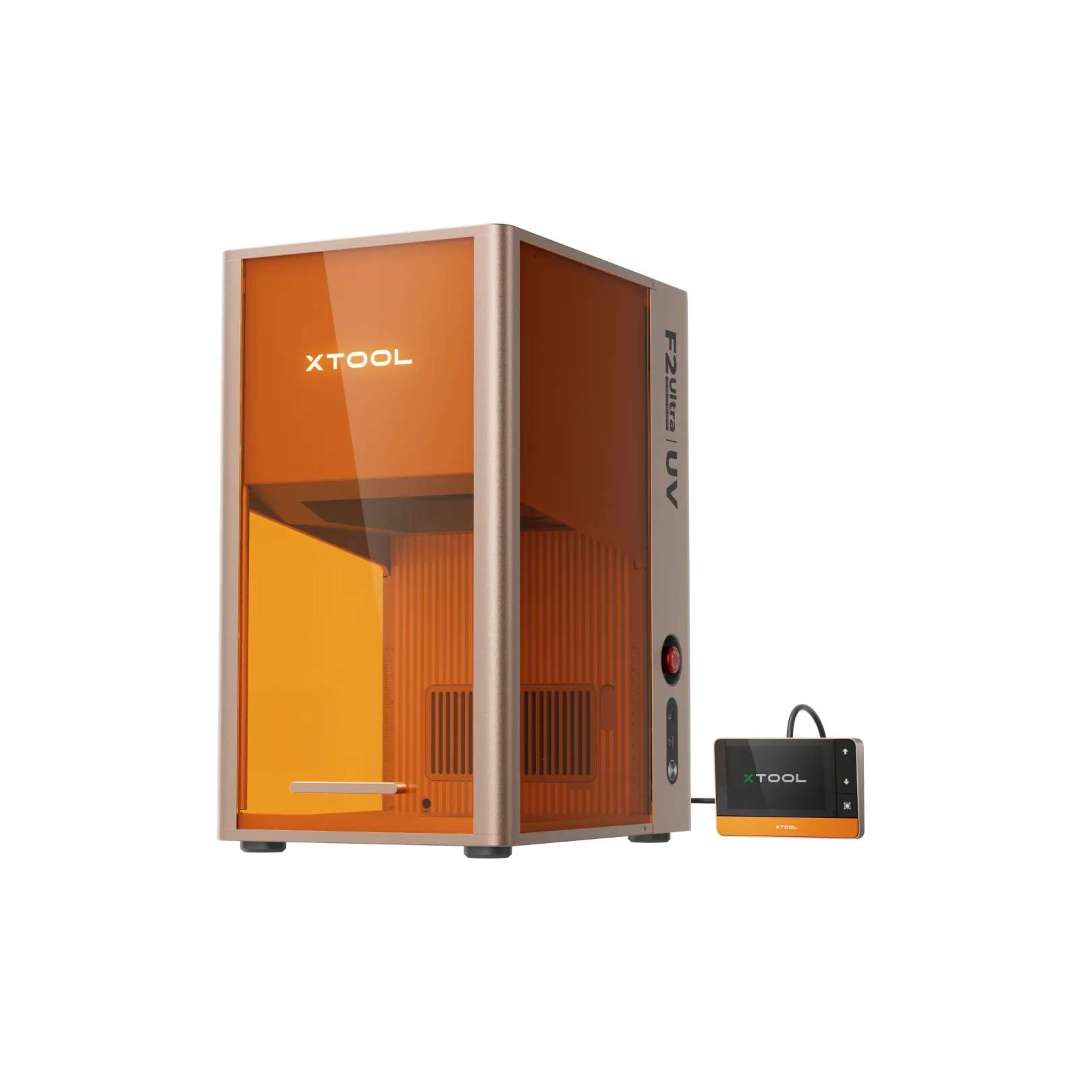

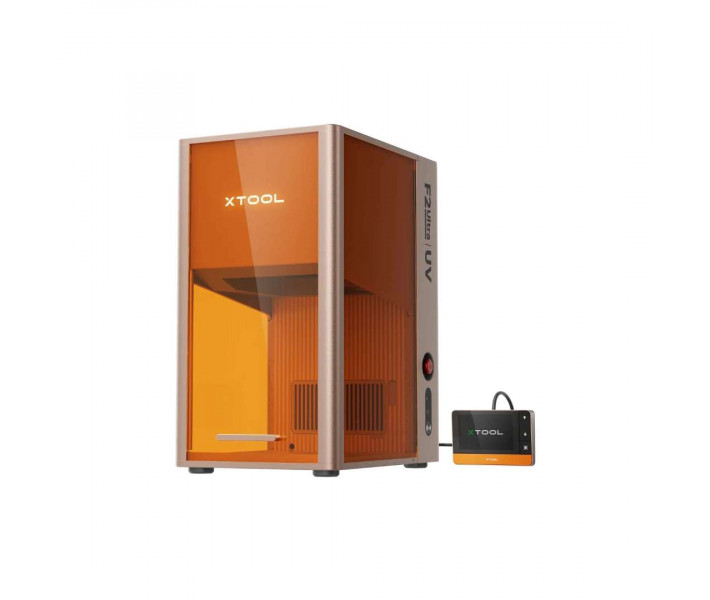

La unidad F2 Ultra UV de forma independiente pesa 22,5 kg con unas dimensiones de 294 × 429 × 520 mm. El transportador añade 1002 × 290 × 89 mm a su lado y pesa 8,545 kg.
La comparativa técnica del AP2 que se muestra a continuación resume el rendimiento por nivel de filtrado frente a la referencia de seis capas, incluido el recuento de prefiltros de ciclones y la vida útil del filtro primario.
Consejo técnico: No cortes materiales directamente sobre la cinta del transportador — el haz láser dañará permanentemente la superficie de PU. Utiliza el transportador exclusivamente para operaciones de grabado. Al cambiar entre la lente de grabado interior y la lente de grabado en superficie, ejecuta siempre la calibración de enfoque automático en xTool Studio antes del primer trabajo — las dos lentes tienen distancias focales diferentes y omitir la recalibración produce grabados desenfocados que no pueden corregirse. Ten a mano el bloque de vidrio K9 del kit de grabado interior para una verificación focal rápida. Para el AP2, limpia el módulo SuperCyclone cada 3 a 6 meses; las ventanas del ciclón permiten inspeccionar la acumulación de polvo sin desmontaje.
Especificaciones técnicas del xTool F2 Ultra UV 5 W Láser Grabador Deluxe Bundle
Capacidad de procesado — F2 Ultra UV
| Tipo de láser | 5 W 355 nm UV Láser |
|---|---|
| Modo de procesado | Grabado láser, Corte láser |
| Materiales compatibles (grabado) | Vidrio, Cristal, Acrílico, Madera, Metal, Cuero, Plástico, Caucho, Silicona, Cerámica y más |
| Materiales compatibles (corte) | Vidrio, Plásticos (PE, PP, EVA, PET, etc.), Tela, Cuero, Acrílico (no totalmente transparente), Papel, Madera y más |
| Área de trabajo (grabado interior) | 70 mm × 70 mm |
| Área de trabajo (grabado en superficie) | 200 mm × 200 mm |
| Área de trabajo (grabado en superficie con transportador) | 200 mm × 500 mm |
| Velocidad máx. de trabajo | 15.000 mm/s |
| Capacidad máx. de corte (contrachapado de tilo) | 15 mm en múltiples pasadas |
| Capacidad máx. de corte (acrílico) | 12 mm en múltiples pasadas |
| Altura máx. de procesado | 150 mm |
| Diámetro máx. de grabado rotatorio | 150 mm |
Programa y operación inteligente — F2 Ultra UV
| Programa compatible | xTool Studio |
|---|---|
| Sistema operativo | Windows / macOS |
| Método de conexión | USB / Wi-Fi / IP |
| Formatos de archivo compatibles (2D) | SVG, DXF, JPG, JPEG, GIF, PNG, BMP, WEBP |
| Formatos de archivo compatibles (3D) | STL, OBJ, AMF, 3MF, GLB, PLY |
| Compatibilidad con Aimake | Sí |
| Premontado | Sí |
| Cámara integrada | Doble cámara de 48 MP |
| Método de posicionamiento | Posicionamiento por cámara |
| Modo de enfoque | Enfoque automático |
| Sistema de telemetría | Sistema de telemetría LiDAR |
| Método de vista previa | Vista previa por cámara inteligente, vista previa en directo con luz de alta velocidad |
Precisión y exactitud — F2 Ultra UV
| Tamaño del punto láser | 0,02 × 0,02 mm |
|---|---|
| Precisión de posicionamiento | 0,2 mm (Cámara) |
| Precisión de telemetría | 0,2 mm (Cámara) |
| Resolución de imagen | 48 MP |
| Resolución de movimiento (grabado interior) | 0,00133 mm |
| Resolución de ajuste vectorial | 0,001 mm |
Especificaciones generales — F2 Ultra UV
| Certificación de seguridad | Seguridad láser de Clase 4 |
|---|---|
| Dimensiones del equipo | 294 × 429 × 520 mm |
| Peso del equipo | 22,5 kg |
| Potencia máx. de entrada del equipo | 348 W |
| Tensión de entrada del adaptador | 110 V – 240 V, CA 50/60 Hz |
| Temperatura de almacenamiento | -10 °C – 60 °C |
| Temperatura de funcionamiento | 10 °C – 30 °C |
| Humedad de almacenamiento | 10 – 60% HR |
Especificaciones del Transportador Auto Streamline™
| Dispositivos compatibles | xTool F2 Ultra UV, F2 Ultra (individual), F1 Ultra |
|---|---|
| Área máx. de procesado | 500 mm × 220 mm |
| Grosor máx. de material | inferior a 81,5 mm |
| Capacidad máx. de carga | 10 kg |
| Material de la cinta | PU (certificado según la Proposición 65 de California) |
| Dimensiones del producto | 1002 × 290 × 89 mm |
| Peso del producto | 8,545 kg |
| Dimensiones del embalaje | 1120 × 400 × 175 mm |
| Temperatura de funcionamiento | 0 °C – 35 °C |
| Material del bastidor | Aleación de aluminio ligera |
Especificaciones del Accesorio Rotatorio xTool RA3
| Rango de diámetro de grabado (mandril) | 0 – 130 mm |
|---|---|
| Rango de diámetro de grabado (rodillo) | 3 – 198 mm |
| Rango de diámetro de grabado (esfera) | 25 – 100 mm |
| Rango de diámetro de grabado (anillo) | 11 – 70 mm |
| Diseño MagSwap™ | Sí |
| Grabado de envoltura completa en jarrón | Sí |
| Procesado por lotes | Sí (compra adicional) |
| Velocidad máx. de procesado por lotes | 1200 mm/s |
| Dimensiones del RA3 | 324 × 187 × 148 mm |
| Peso del RA3 | 2,26 kg |
| Compatibilidad del RA3 | Serie P, F2, F1 Ultra, F2 Ultra (ambas versiones), F2 Ultra UV |
Especificaciones del xTool SafetyPro™ AP2
| Caudal de aire | 150 m³/h |
|---|---|
| Sistema de filtración | Filtración de 6 capas (hasta 7 con SuperCyclone) |
| Cantidad de ciclones | 36 ciclones |
| Control del caudal de aire | Control de 4 niveles |
| Nivel de ruido | 55 dB |
| Potencia | 220 W |
| Dimensiones del AP2 | 290 × 491 × 542 mm |
| Tasa de eliminación de PM2.5 | 99,99% |
| Tasa de eliminación de TVOC | 99,99% |
| Compatibilidad del AP2 (modo automático) | F2 Ultra UV, F2 Ultra, F1 Ultra, M1 Ultra, P2S, S1, OS1 |
| Compatibilidad del AP2 (modo manual) | F1, F1 Lite, M1, P2, Serie D |

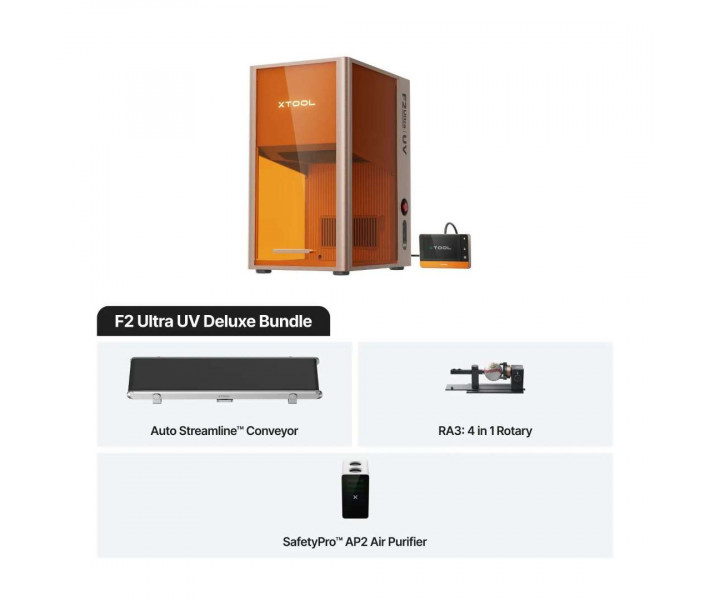

Contenido del paquete
- Grabadora láser xTool F2 Ultra UV (premontada)
- Transportador xTool Auto Streamline™
- Accesorio Rotatorio xTool RA3
- Purificador de aire xTool SafetyPro™ AP2
- Cable de conexión (transportador a equipo)
- Kit de fijación F2 Ultra (piezas de fijación C y D, tornillos M4×8, destornillador de 2,5 mm)
- Adaptador de corriente
- Tubo de extracción de humos (AP2)
- Dongle Bluetooth (conexión inalámbrica del AP2)
- Conectores de tubo 1 y 2 y abrazadera de tubo (AP2)
- Lente de campo para grabado en superficie (preinstalada)
- Kit de grabado interior: 1 lente de grabado interior, 1 elevador, 1 bloque de vidrio K9, 3 tarjetas de calibración
- Pieza de posicionamiento en L
- Guía de inicio rápido
- Instrucciones de seguridad
Cómo utilizar el Accesorio Rotatorio xTool RA3 con el F2 Ultra UV
Guía paso a paso para ensamblar, conectar y utilizar el RA3 con el xTool F2 Ultra UV en el procesado de materiales cilíndricos y esféricos.
Paso 1: Verificar la lente de campo
Compruebe que la lente de grabado en superficie está instalada en el F2 Ultra UV. Si en ese momento está montada la lente de grabado interior, retírela y sustitúyala por la lente de grabado en superficie antes de conectar el RA3.
Paso 2: Ensamblar el RA3
Seleccione el modo de trabajo — modo Rodillo (Nivel S, M o L según el diámetro del material) o modo Mandril de mordaza (mordazas cilíndricas o mordazas en T). Monte los módulos correspondientes con el sistema de montaje magnético MagSwap™ — sin necesidad de herramientas.
Paso 3: Conectar el RA3 al F2 Ultra UV
Utilice el cable de conexión para enlazar el RA3 con cualquier puerto de extensión del F2 Ultra UV. Levante la cubierta protectora y coloque el RA3 sobre la placa base alineando su borde inferior frontal con las líneas de marcado correctas: Grupo 2 para el modo mandril; Grupo 1, 2 o 3 para los niveles de rodillo S, L y M respectivamente.
Paso 4: Conectar a xTool Studio y configurar el modo
Conecte el F2 Ultra UV al ordenador mediante cable USB y abra xTool Studio. Seleccione el modo de procesado correspondiente: «Rodillo – Usar accesorio rotatorio» o «Mandril – Usar accesorio rotatorio». Cambie de RA2 a Modo Manual RA3. Introduzca el diámetro o el perímetro del material y seleccione su nombre en la lista.
Paso 5: Colocar el material y enfocar
Coloque
