- Disponibilidad: En stock
- Código del producto: F2 Ultra UV Standalone
- Peso bruto: 11.00kg
- SKU: P0101000396

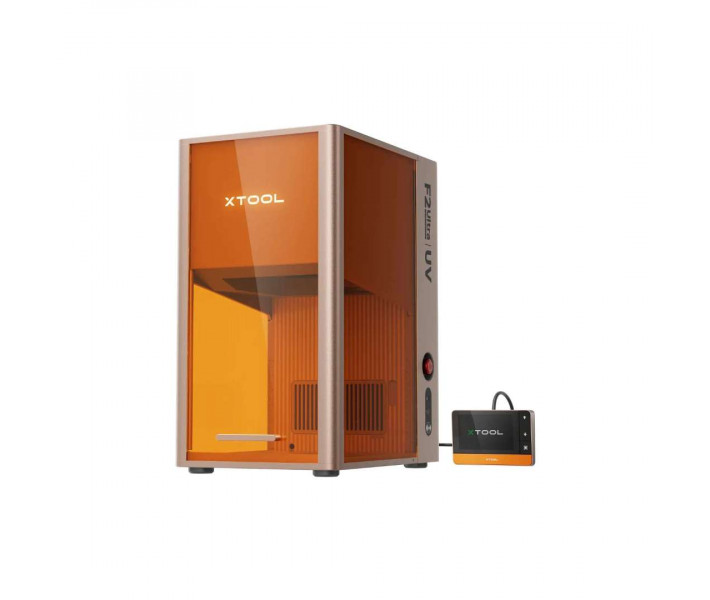

xTool F2 Ultra UV es un grabador láser galvanométrico UV de 5 W y 355 nm para el procesamiento en frío de vidrio, cristal, acrílico, cerámica, metal y madera. Sus dos cámaras duales de 48 MP y dos lentes de campo intercambiables gestionan tanto el grabado 3D en el interior de materiales como el trabajo sobre superficies planas. La unidad de sobremesa, ya montada, funciona con xTool Studio, compatible con Windows y macOS, convirtiendo fotografías en modelos 3D grabables sin necesidad de experiencia en CAD.
| Especificación | Valor | Por qué es importante |
|---|---|---|
| Resolución de ajuste vectorial | 0,001 mm | Permite microtexto y un nivel de detalle propio de joyería, invisible para los láseres de sobremesa estándar. |
| Precisión de posicionamiento | 0,2 mm (cámara dual) | Alinea automáticamente los grabados en piezas preimpresas o irregulares sin necesidad de utillaje manual. |
| Velocidad máx. de procesamiento | 15.000 mm/s | Reduce el tiempo de ciclo en trabajos de grabado por lotes, como regalos personalizados. |
| Área de trabajo |
| Un solo equipo cubre tanto el arte 3D en el interior como el grabado en superficie plana sin cambiar de hardware. |
- Procesamiento en frío a 355 nm: La fotoquímica de rotura de enlaces moleculares no deja zona afectada por el calor, manteniendo los bordes libres de quemaduras en madera, acrílico y cuero sin necesidad de limpieza posterior.
- Visión de doble cámara de 48 MP: El enfoque y posicionamiento automáticos eliminan los pasos de alineación manual que ralentizan los sistemas UV de una sola cámara.
- Dos lentes de campo intercambiables: Un único equipo sirve tanto para el grabado 3D en el interior del vidrio como para el trabajo en superficies planas.
- Conversión con IA de xTool Studio: Las fotografías planas se convierten automáticamente en modelos 3D imprimibles, eliminando la necesidad de conocimientos previos de CAD.
Tecnología y principio de funcionamiento
La mayoría de los láseres de sobremesa operan en el espectro infrarrojo, cortando y grabando mediante el calor generado. El F2 Ultra UV, en cambio, utiliza una fuente ultravioleta de 355 nm: los fotones de alta energía rompen los enlaces moleculares directamente, transfiriendo casi nada de calor al material. Esta acción fotoquímica se denomina procesamiento en frío, y es la razón por la que el F2 Ultra UV produce bordes libres de quemaduras sin necesidad de recubrimiento previo ni pulido posterior.
Procesamiento en frío a 355 nm
El punto UV mide 0,02 × 0,02 mm, más de 100 veces menor que un punto típico de CO₂. Combinado con la resolución de ajuste vectorial de 0,001 mm, esto permite a la máquina grabar texto de hasta 0,3 mm y marcar componentes de relojería con una precisión de posicionamiento de 0,2 mm.

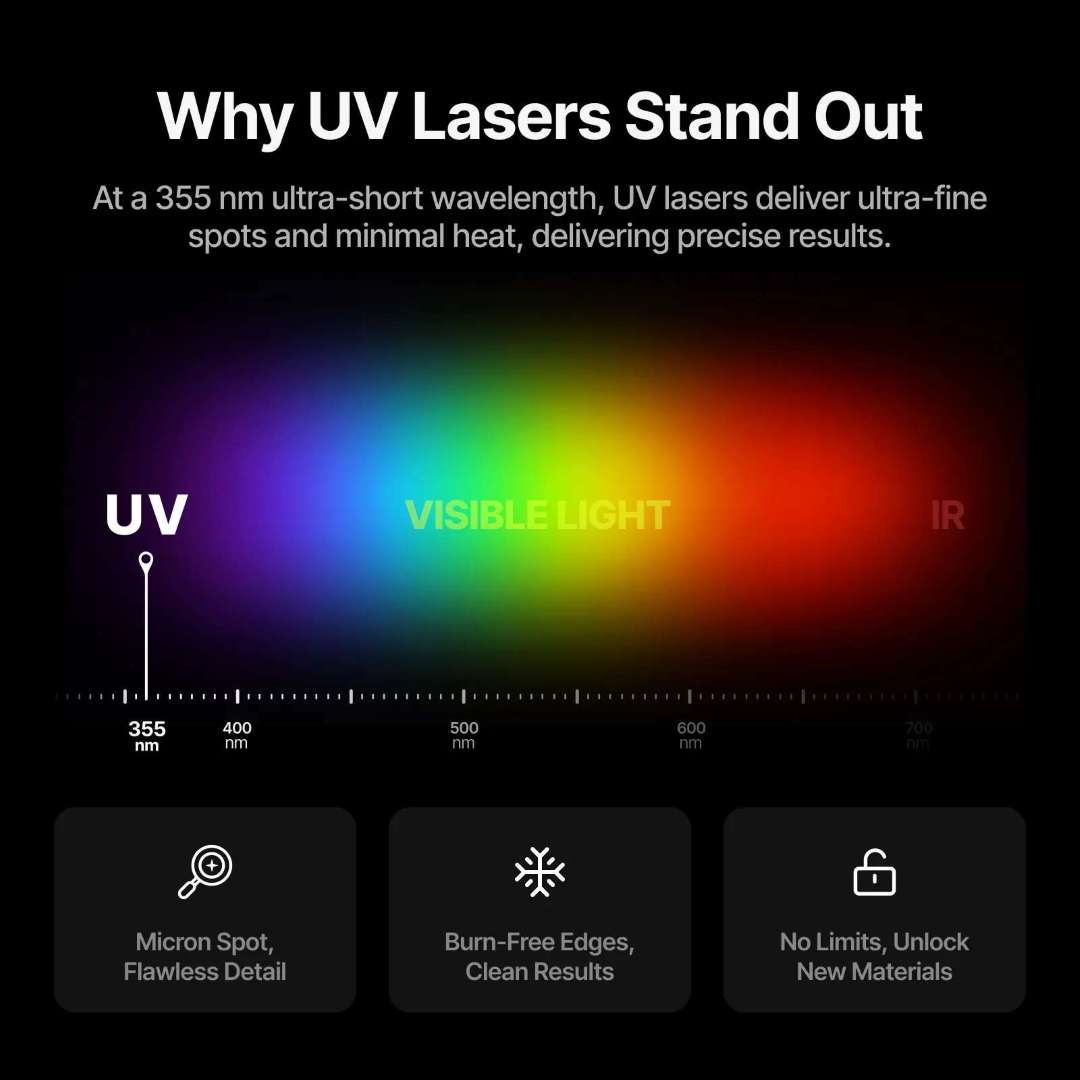

El siguiente diagrama sitúa la longitud de onda de 355 nm frente a sus tres ventajas de proceso principales.
Resultados sin quemaduras en materiales sensibles al calor
Los láseres térmicos convencionales chamuscan la madera en el borde del grabado, dejando líneas oscuras carbonizadas que requieren lijado para eliminarlas. El siguiente par de fotografías muestra una muestra de láser térmico junto a una muestra del F2 Ultra UV del mismo diseño de joyero.
Este comportamiento de proceso limpio se extiende a jabón, chocolate, pintalabios, silicona y cerámica, materiales que se deformarían, fundirían o decolorarían bajo un haz térmico.

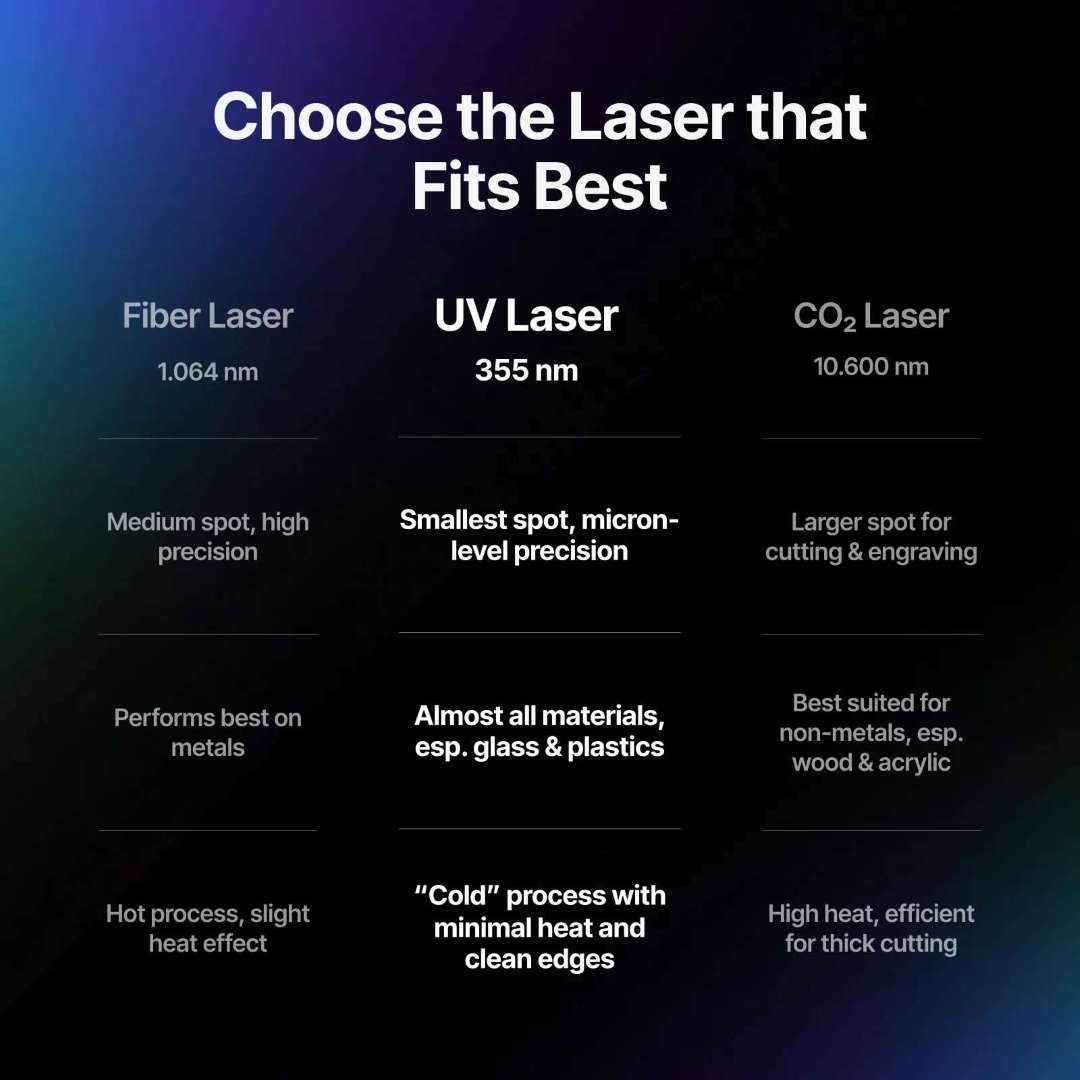

UV frente a fibra frente a CO₂
Las fuentes láser de sobremesa se diferencian principalmente por la longitud de onda, el tamaño del punto y el comportamiento térmico. A 355 nm, la fuente UV se sitúa en la longitud de onda más corta de los tres tipos habituales, lo que ofrece el punto más pequeño alcanzable y la mayor compatibilidad de materiales.
Construcción y hardware

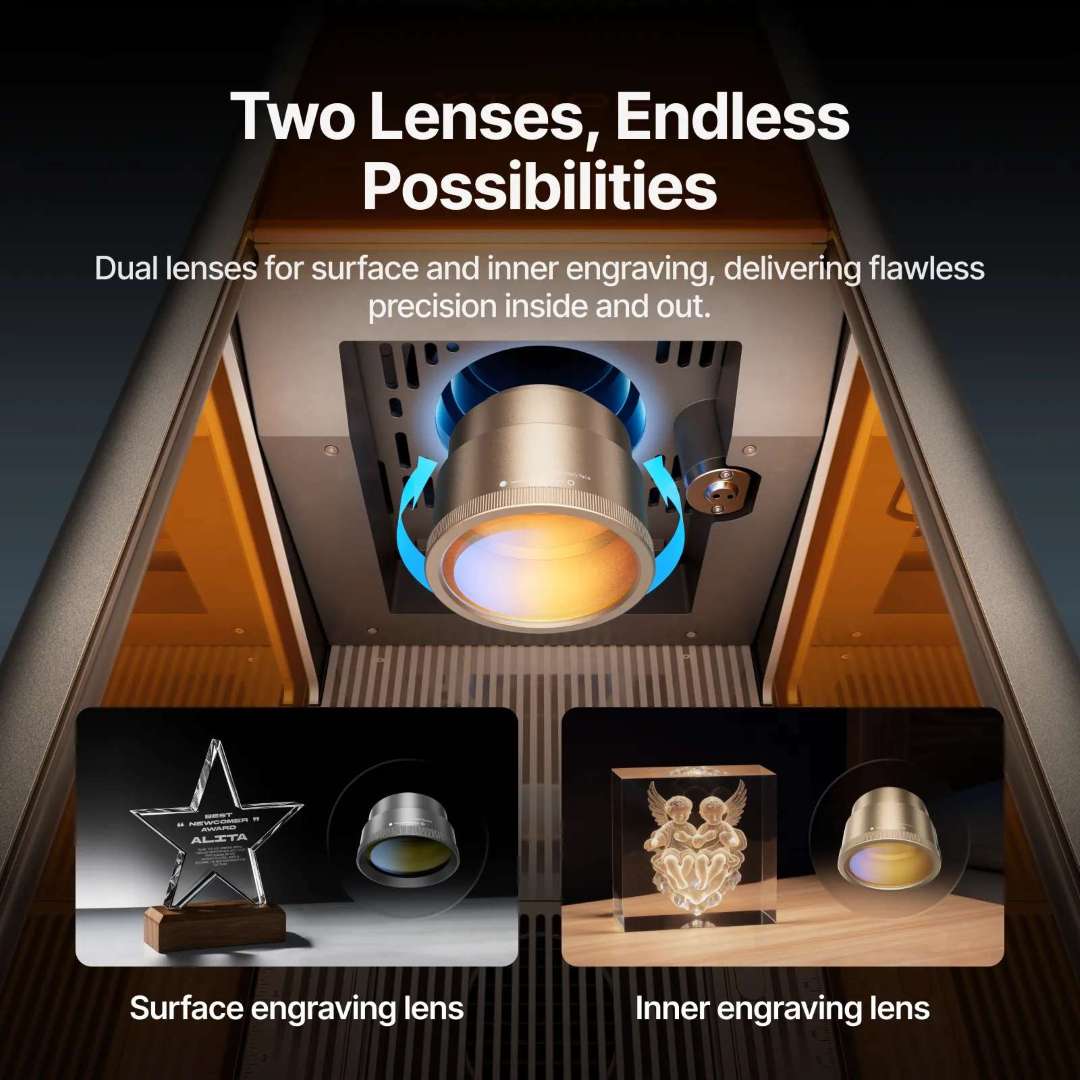

Sistema óptico de doble lente para vidrio y trabajo en superficie
Ningún otro láser de sobremesa procesa el vidrio como lo hace una fuente UV. El F2 Ultra UV enfoca su haz por debajo de la superficie de bloques de vidrio, bolas de cristal y acrílico transparente para crear grabados 3D permanentes bajo la superficie mientras la superficie exterior permanece intacta, a velocidades hasta un 180 % más rápidas que las de máquinas UV anteriores.
Las operaciones de superficie abarcan grabado plano, repujado, corte y grabado rotativo de hasta 150 mm de diámetro. Dos lentes de campo intercambiables —una para grabado interior (70 × 70 mm) y otra para trabajo de superficie (200 × 200 mm)— permiten que un solo equipo cubra ambos flujos de trabajo.
Consejo técnico: vuelva a ejecutar la calibración de enfoque automático en xTool Studio cada vez que cambie entre las lentes de grabado interior y de superficie; sus distancias focales difieren, y omitir la recalibración produce grabados interiores permanentemente desenfocados. Mantenga a mano el bloque de calibración de vidrio K9 del pack de grabado interior para comprobaciones rápidas.

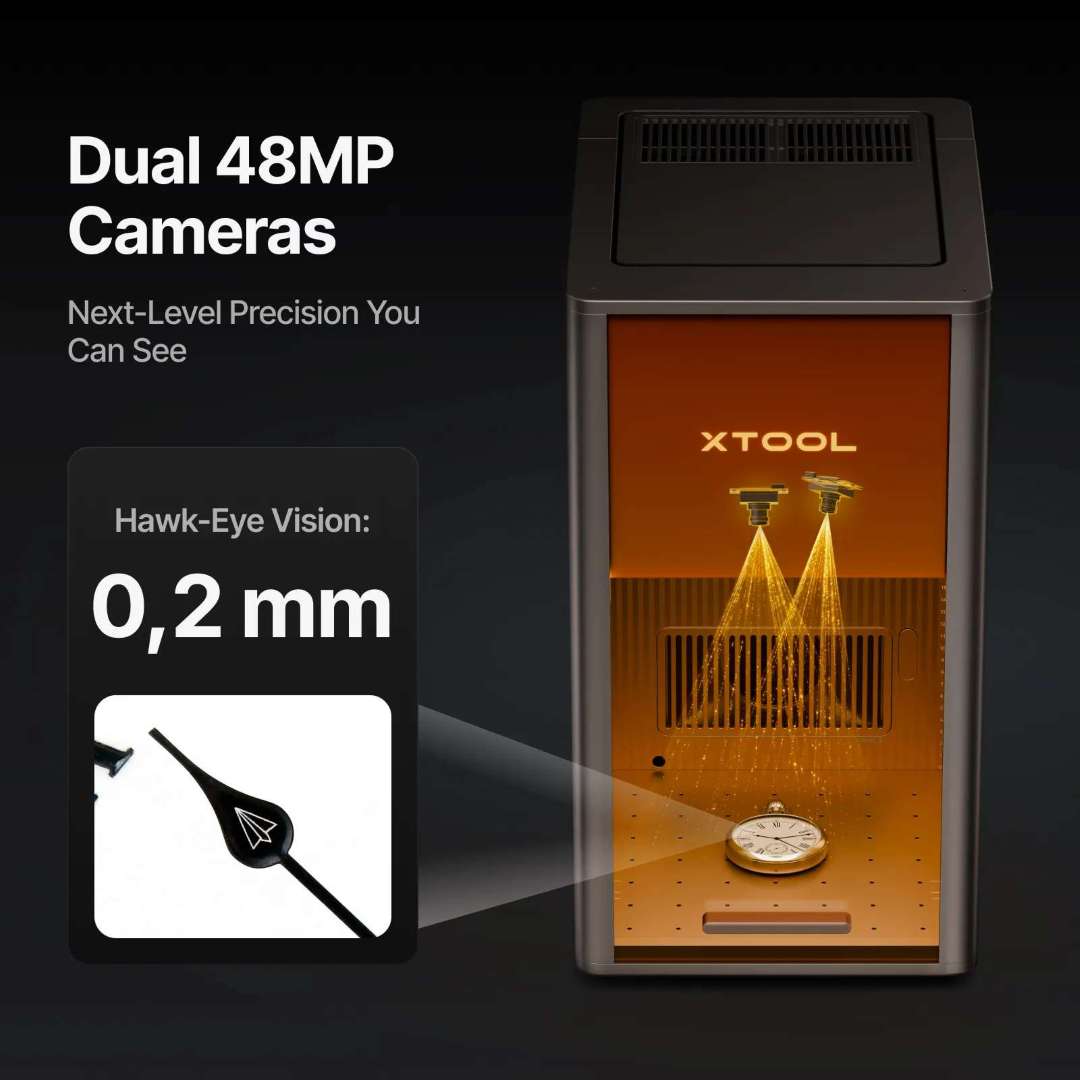

Sistema de posicionamiento de doble cámara
El F2 Ultra UV integra dos cámaras de 48 MP que trabajan conjuntamente para el enfoque automático, el posicionamiento automático y la vista previa en tiempo real, alcanzando una precisión de posicionamiento de 0,2 mm, un 60 % más precisa que los sistemas de una sola cámara. Una capa de telemetría LiDAR añade una segunda comprobación de enfoque en superficies curvas.
Precisión de salida para joyería y microelectrónica
Una resolución vectorial de 0,001 mm y una resolución de movimiento de 0,00133 mm en modo de grabado interior producen un detalle comparable al de los sistemas de marcado industriales. La siguiente fotografía muestra texto micrograbado en la piedra de un anillo de diamante, legible bajo aumento.

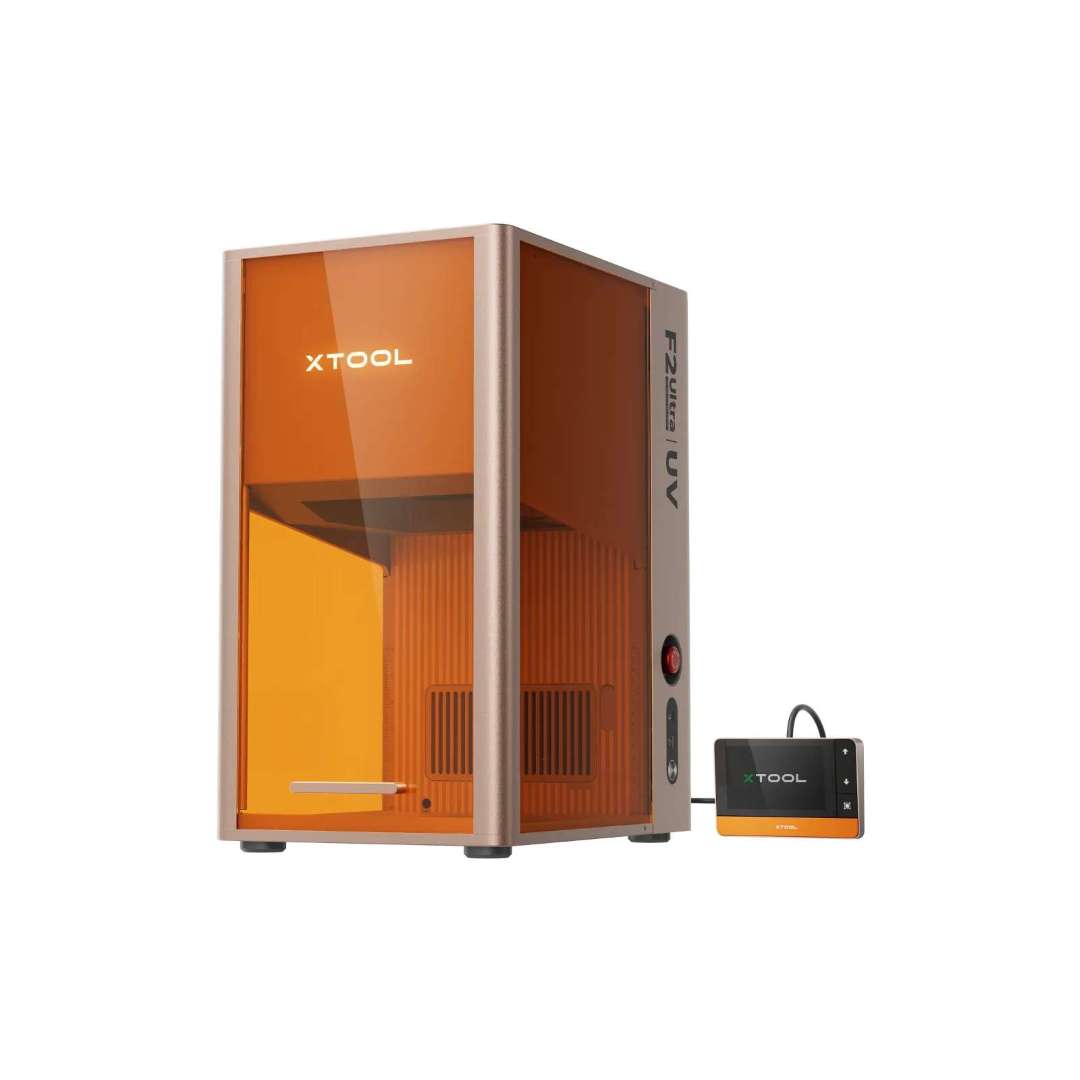

Dimensiones físicas y conectividad
La unidad independiente con controlador de pantalla táctil mide 294 × 429 × 520 mm y pesa 22,5 kg, cabiendo en un banco de taller estándar. Las conexiones USB, Wi-Fi e IP directa hacen que no sea necesario disponer de un ordenador dedicado.
Software y automatización

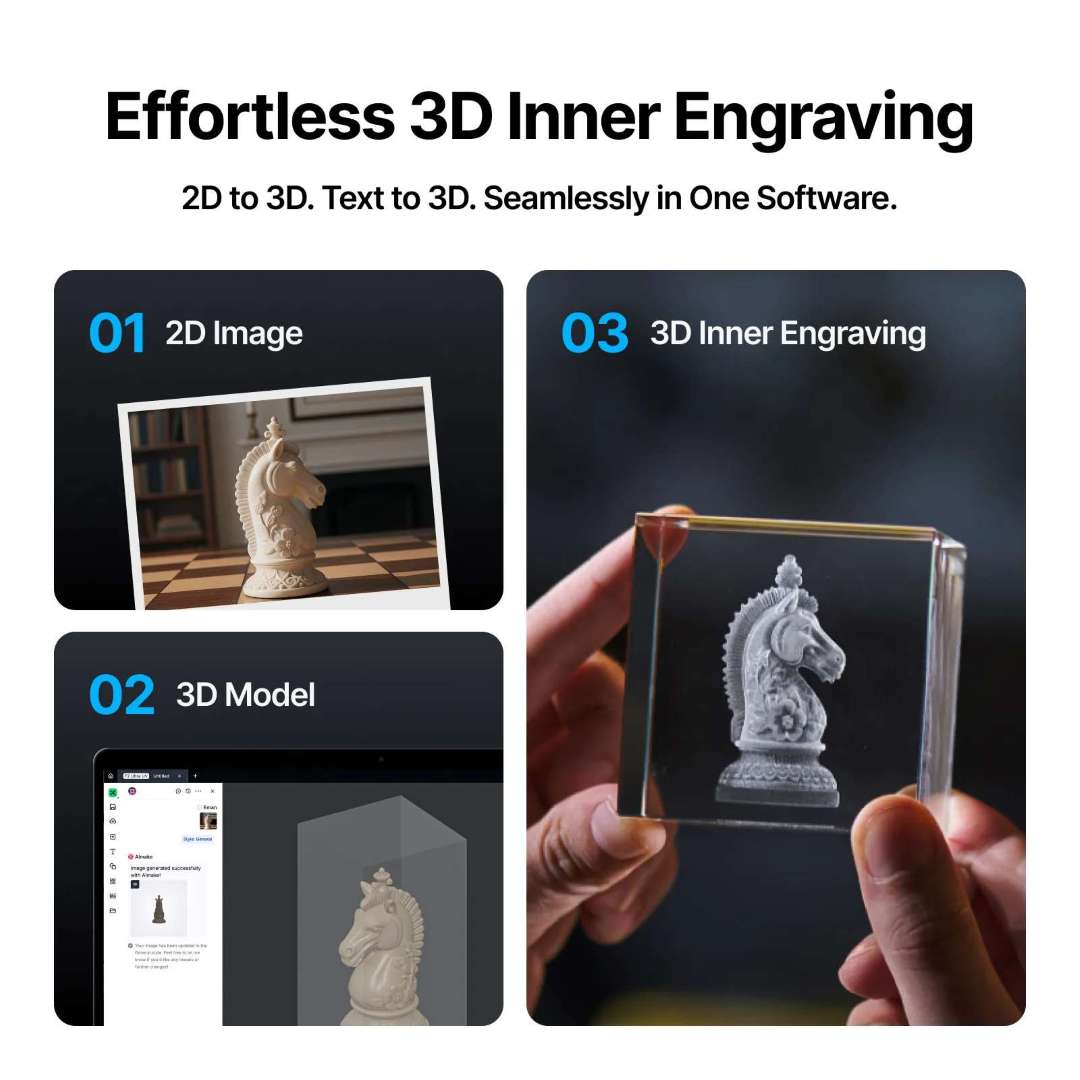

xTool Studio convierte automáticamente fotografías planas y texto en modelos 3D imprimibles mediante inteligencia artificial integrada (integración con Aimake). El siguiente flujo de trabajo transforma una foto 2D en un modelo 3D, y después en un bloque de vidrio con grabado interior terminado, sin experiencia previa en CAD.
El software funciona en Windows y macOS, se conecta mediante USB, Wi-Fi o IP, y acepta archivos SVG, DXF, JPG, PNG y BMP para trabajos 2D, además de STL, OBJ, 3MF y GLB para proyectos 3D.
Seguridad
El F2 Ultra UV se envía ya montado y cuenta con certificación de seguridad láser de Clase 4, con una carcasa cerrada que contiene la dispersión del haz. Una parada automática de emergencia detiene el láser de inmediato si se interrumpe la carcasa. Un sistema de flujo de aire optimizado mediante dinámica de fluidos controla la temperatura de funcionamiento manteniendo el ruido bajo, y un sellado mejorado aumenta la resistencia a la humedad, con una calificación de almacenamiento hasta -10 °C y funcionamiento entre 10 °C y 30 °C.
Certificación y cumplimiento normativo
La certificación de seguridad láser de Clase 4 es la única norma de cumplimiento confirmada para este sistema. Los compradores sujetos a normativas de lugar de trabajo más estrictas deben verificar los requisitos locales de seguridad láser antes de la instalación.
Aplicaciones
La longitud de onda de 355 nm es absorbida por casi todos los materiales, incluidos el acrílico totalmente transparente, el vidrio incoloro y la silicona, donde las fuentes de CO₂ y fibra se reflejan o atraviesan sin efecto alguno.
- Joyería y relojería: micrograba texto y logotipos en movimientos de relojes, anillos y gemas con una precisión de posicionamiento de 0,2 mm sin dañar las superficies pulidas.
- Regalos personalizados y artículos para beber: produce grabados sin quemaduras en botellas de vidrio, copas de champán y tazas de cerámica adecuados para precios minoristas premium.
- Arte de cristal coleccionable: crea esculturas 3D bajo la superficie dentro de bloques de vidrio y bolas de cristal utilizando la lente de grabado interior de 70 × 70 mm.
- Marcado industrial: marca chips, medallones de brújula y componentes metálicos con un detalle de nivel micrométrico adecuado para la trazabilidad en microelectrónica.
- Decoración de moda y textil: graba denim, cuero y patrones de tela sin el chamuscado típico de las fuentes láser térmicas.
- Señalización y productos promocionales: corta y graba tarjetas de visita de acrílico y leyendas de teclas utilizando el campo de superficie de 200 × 200 mm.
La salida UV justifica un precio premium porque ningún otro proceso de sobremesa iguala esta resolución, este rango de materiales y este acabado limpio a la vez.
Compatibilidad del xTool F2 Ultra UV
- Accesorios rotativos: accesorios rotativos RA3 y RA2 Pro para grabado cilíndrico de hasta 150 mm de diámetro.
- Módulos de automatización: transportador Auto Streamline, que amplía el área de trabajo en superficie a 200 × 500 mm, además de un interruptor de pedal/botón.
- Filtración de aire y seguridad: kit de seguridad contra incendios, purificador Safetypro AP2 y ventilador en línea Safetypro IF2 para la extracción de humos.
- Pack de grabado interior: lente de grabado interior, elevador, bloque de calibración de vidrio K9 y 3 tarjetas de calibración, precalibrado para el cambio de lente.
Especificaciones técnicas del xTool F2 Ultra UV
Capacidad de procesamiento
| Parámetro | Valor |
|---|---|
| Tipo de láser | Láser UV de 5 W y 355 nm |
| Modo de procesamiento | Grabado láser, corte láser |
| Materiales compatibles (grabable) | Vidrio, cristal, acrílico, madera, metal, cuero, plástico, goma, silicona, cerámica y más |
| Materiales compatibles (cortable) | Vidrio, plásticos (PE, PP, EVA, PET, etc.), tela, cuero, acrílico (no totalmente transparente), papel, madera y más |
| Área de trabajo (grabado interior) | 70 mm × 70 mm |
| Área de trabajo (grabado en superficie) | 200 mm × 200 mm |
| Área de trabajo (grabado en superficie con transportador) | 200 mm × 500 mm |
| Velocidad máx. de trabajo | 15.000 mm/s |
| Capacidad máx. de corte láser (madera de tilo) | 15 mm en múltiples pasadas |
| Capacidad máx. de corte láser (acrílico) | 12 mm en múltiples pasadas |
| Altura máx. de procesamiento | 150 mm |
| Diámetro máx. de grabado rotativo | 150 mm |
Software inteligente y funcionamiento
| Parámetro | Valor |
|---|---|
| Software compatible | xTool Studio |
| Sistema operativo | Windows / macOS |
| Método de conexión | USB / Wi-Fi / IP |
| Archivos compatibles (2D) | SVG, DXF, JPG, JPEG, GIF, PNG, BMP, WEBP |
| Archivos compatibles (3D) | STL, OBJ, AMF, 3MF, GLB, PLY |
| Compatibilidad con Aimake | Sí |
| Premontado | Sí |
| Cámara integrada | Doble cámara de 48 MP |
| Método de posicionamiento | Posicionamiento por cámara |
| Modo de enfoque | Enfoque automático |
| Sistema de telemetría | Sistema de telemetría LiDAR |
| Método de vista previa | Vista previa inteligente por cámara, vista previa en vivo de luz de alta velocidad |
Precisión y exactitud
| Parámetro | Valor |
|---|---|
| Tamaño del punto láser | 0,02 × 0,02 mm |
| Precisión de posicionamiento | 0,2 mm (cámara) |
| Precisión de telemetría | 0,2 mm (cámara) |
| Resolución de imagen | 48 MP |
| Resolución de movimiento (grabado interior) | 0,00133 mm |
| Resolución de ajuste vectorial | 0,001 mm |
Especificaciones generales
| Parámetro | Valor |
|---|---|
| Certificación de seguridad | Seguridad láser de Clase 4 |
| Dimensiones de la máquina | 294 × 429 × 520 mm |
| Peso de la máquina | 22,5 kg |
| Potencia máx. de entrada de la máquina | 348 W |
| Voltaje de entrada del adaptador de corriente | 110 V – 240 V, CA 50/60 Hz |
| Temperatura de almacenamiento | -10 °C – 60 °C |
| Temperatura de funcionamiento | 10 °C – 30 °C |
| Humedad de almacenamiento | 10 – 60 % Hr |
Cómo configurar el xTool F2 Ultra UV para el primer uso
Esta guía cubre el desembalaje, la conexión y la configuración del F2 Ultra UV desde la entrega hasta el primer trabajo de grabado exitoso.
Paso 1: retirar el protector de la lente de campo
Retire el protector de la lente de campo antes de encender la máquina; se envía instalado para evitar daños durante el transporte. Dejarlo puesto bloquea el haz e impide el grabado.
Paso 2: conectar el adaptador de corriente e instalar el tubo
Conecte el adaptador de corriente a la máquina y acople el tubo de extracción de humos a la salida. Encamine el tubo hacia una ventilación externa o un purificador de aire aprobado (Safetypro AP2 o IF2 Inline Fan).
Paso 3: descargar e instalar xTool Studio
Descargue xTool Studio para Windows o macOS desde s.xtool.com/software. Conecte la máquina mediante USB y selecciónela en la lista de dispositivos del software.
Paso 4: seleccionar la lente de campo correcta
Elija la lente de grabado en superficie para material plano (campo de 200 × 200 mm) o la lente de grabado interior para trabajo 3D bajo la superficie (campo de 70 × 70 mm). Estas lentes no son intercambiables con otros modelos F2 Ultra.
Paso 5: colocar el material y ejecutar el enfoque automático
Coloque el material sobre el panel de listones para el corte, o sobre la placa base, utilizando la pieza de posicionamiento en forma de L para una colocación repetible. Active el enfoque automático en xTool Studio; las dos cámaras y el LiDAR establecen la distancia focal automáticamente, y luego previsualice el trabajo antes de iniciarlo.
Preguntas frecuentes — xTool F2 Ultra UV
¿Por qué solo 5 W? ¿Es potencia suficiente para trabajo profesional?
5 W es el nivel de potencia óptimo para un sistema láser UV de sobremesa. Los fotones UV a 355 nm rompen los enlaces moleculares mediante fotoquímica en lugar de calor, por lo que la densidad de energía efectiva supera lo que la potencia por sí sola sugiere. Para el grabado interior 3D en vidrio, el F2 Ultra UV suele funcionar en torno al 60 % de la potencia máxima, dejando margen para trabajos exigentes.
¿Qué incluye el Pack de grabado interior?
El Pack de grabado interior contiene una lente de grabado interior, un elevador, un bloque de calibración de vidrio K9 y 3 tarjetas de calibración. El pack viene precalibrado, por lo que cambiar entre los modos de grabado en superficie e interior no requiere alineación óptica manual.
¿Se pueden intercambiar las lentes de campo del F2 Ultra UV con las lentes del F2 Ultra?
No, las dos máquinas utilizan fuentes de luz, trayectorias ópticas e interfaces de lente diferentes. A pesar de compartir el nombre de la serie «F2 Ultra», sus lentes de campo no pueden intercambiarse, y el uso de la lente incorrecta puede impedir un enfoque correcto o dañar la óptica.
¿Qué accesorios son compatibles con el F2 Ultra UV?
Los accesorios rotativos compatibles incluyen el RA3 y el RA2 Pro. Las opciones de automatización incluyen el transportador Auto Streamline (amplía el área de superficie a 200 × 500 mm) y un interruptor de pedal/botón, además del kit de seguridad contra incendios, el purificador Safetypro AP2 y el ventilador en línea Safetypro IF2.
¿Cómo limpio la lente de campo y el módulo del ventilador?
Si los patrones parecen menos profundos de lo esperado o la profundidad de corte disminuye, es probable que la lente de campo esté contaminada. Límpiela con un paño sin pelusa humedecido con alcohol isopropílico, y en el caso del módulo del ventilador, retire el protector magnético, abra la tapa y cepille el polvo acumulado.
¿El F2 Ultra UV necesita una atmósfera de gas inerte para grabar?
No, el F2 Ultra UV funciona en aire ambiente normal para todos los materiales compatibles, incluidos el vidrio, el metal y el acrílico. Se recomienda una extracción de humos adecuada a través del puerto de escape para materiales que generan subproductos de combustión al cortarlos.
