El Ortur LM2 Pro S2 10W es un grabador y cortador láser de diodo construido en torno al módulo láser LU2-10A, que entrega más de 9.500 mW de potencia óptica a través de un punto focal comprimido de 0,05 × 0,1 mm. Opera sobre un área de trabajo de 400 × 400 mm a velocidades de hasta 15.000 mm/min, impulsado por el firmware Ortur serie 1.8 sobre una placa base de 32 bits basada en ESP32, e incluye de serie asistencia de aire integrada, seis protecciones de seguridad activas y compatibilidad total con LightBurn y LaserGRBL.
| Especificaciones rápidas — Ortur LM2 Pro S2 10W | |
|---|---|
| Potencia láser (óptica) | >9.500 mW (módulo 10 W LU2-10A) |
| Área de trabajo | 400 × 400 mm (ampliable a 400 × 800 mm) |
| Velocidad máxima de grabado | 15.000 mm/min |
| Punto focal | 0,05 × 0,1 mm |
10 W de Potencia Láser — Por Qué Importa el Módulo LU2-10A

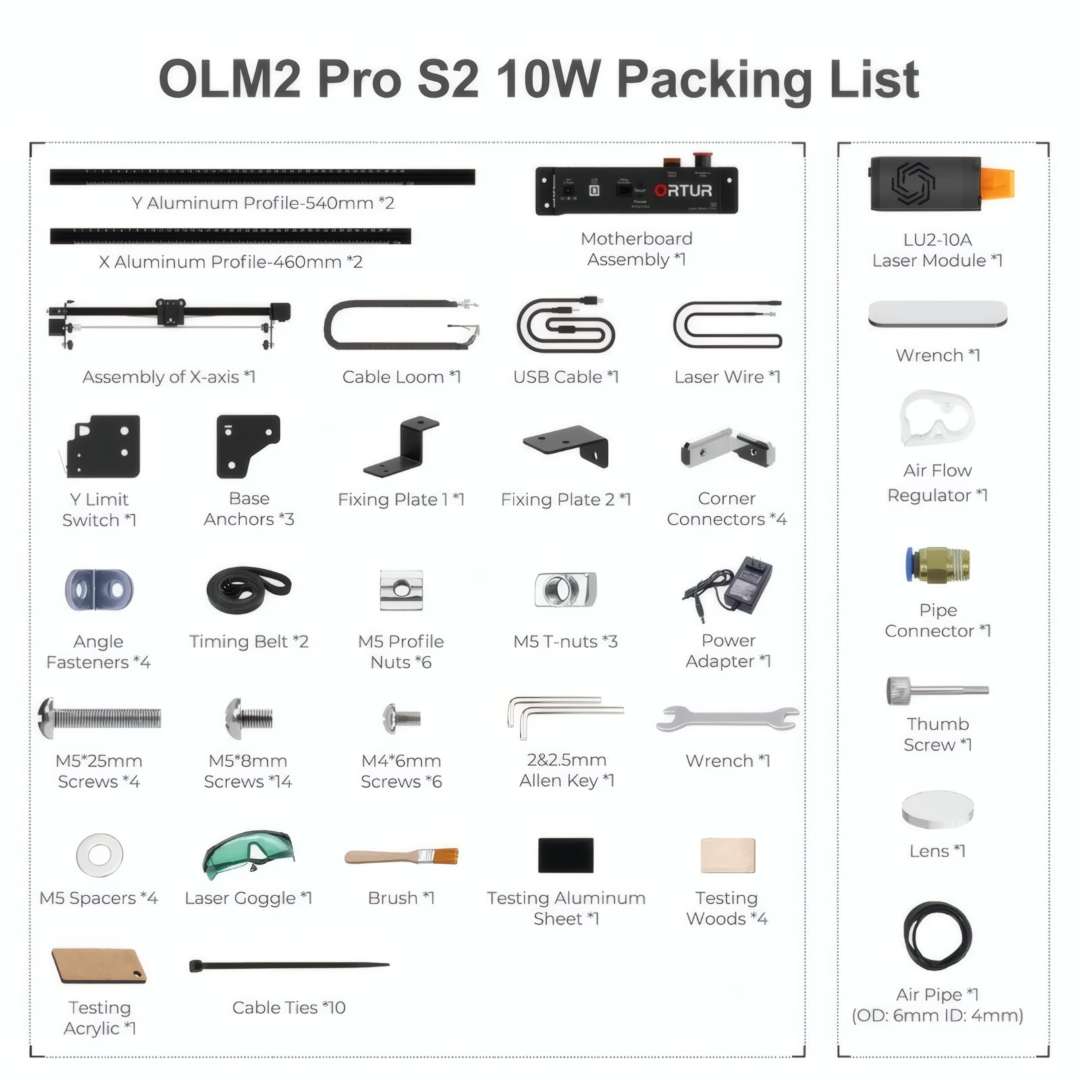

La imagen a continuación muestra una vista completa de la lista de componentes del Ortur LM2 Pro S2 10W, con los más de 35 elementos incluidos de serie: desde los perfiles de aluminio y el conjunto de la placa base hasta el módulo láser LU2-10A y toda la tornillería de ensamblaje.
Las cifras brutas de vataje solo tienen sentido cuando el haz está correctamente comprimido. El LU2-10A consigue un punto focal de 0,05 × 0,1 mm mediante tecnología de lentes de peinado de luz, concentrando la salida óptica en un punto lo suficientemente preciso para resolver detalles a 0,01 mm. El resultado no es simplemente un láser más potente, sino proporcionalmente más preciso. La precisión mecánica de 12,5 μm en los ejes X e Y garantiza que cada pasada aterrice exactamente donde terminó la anterior, lo que hace posible cortar 12 mm de madera y 5 mm de acrílico en un solo pase sin múltiples pasadas lentas que carbonizarían los bordes del material.

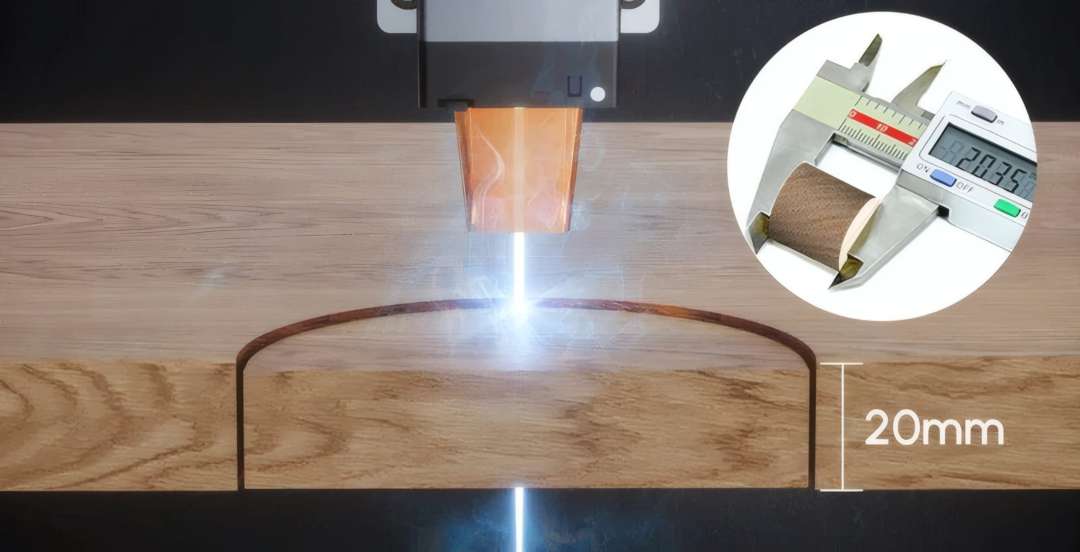

La siguiente imagen muestra la máquina cortando una tabla de madera de 20 mm de grosor en un único pase — el calibre digital en el detalle confirma el espesor del material utilizado durante la prueba.

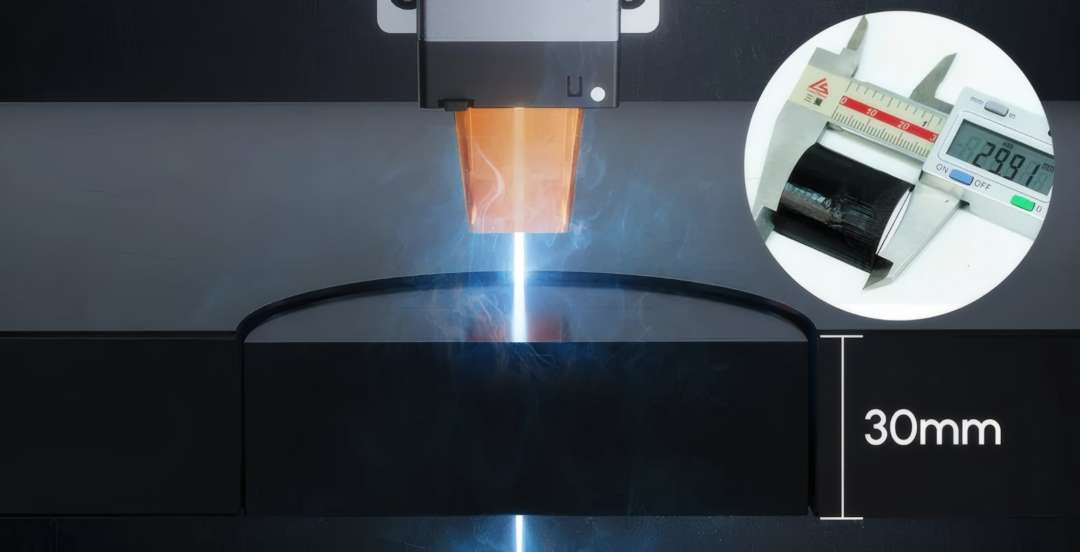

La profundidad de corte máxima va más allá de la capacidad de un solo pase: el pino puede cortarse hasta 20 mm de espesor y el acrílico hasta 30 mm, con la velocidad de avance y la configuración de potencia adecuadas. La imagen a continuación ilustra la prueba de corte en acrílico de 30 mm con un calibre digital que confirma el espesor medido.
Versatilidad de Materiales — Grabado y Corte en Múltiples Superficies
El Ortur LM2 Pro S2 10W es compatible con una amplia gama de sustratos tanto para grabado como para corte. El cuadro de compatibilidad a continuación muestra 12 categorías de materiales grabables, incluyendo madera, acrílico, cuero, metal, cerámica, tela, vidrio y cartón.
Para el grabado, el diodo de 445 nm es absorbido de forma eficiente por materiales orgánicos —madera, cartón, cuero y tela— así como por superficies metálicas tratadas y acero con recubrimiento en polvo. La capacidad mejorada de escala de grises del firmware 1.8 transforma imágenes de tono continuo en pasadas de potencia variable, permitiendo quemados de calidad fotográfica sobre madera con suaves degradados tonales, en lugar de los patrones de puntos tramados típicos de las máquinas de menor resolución.

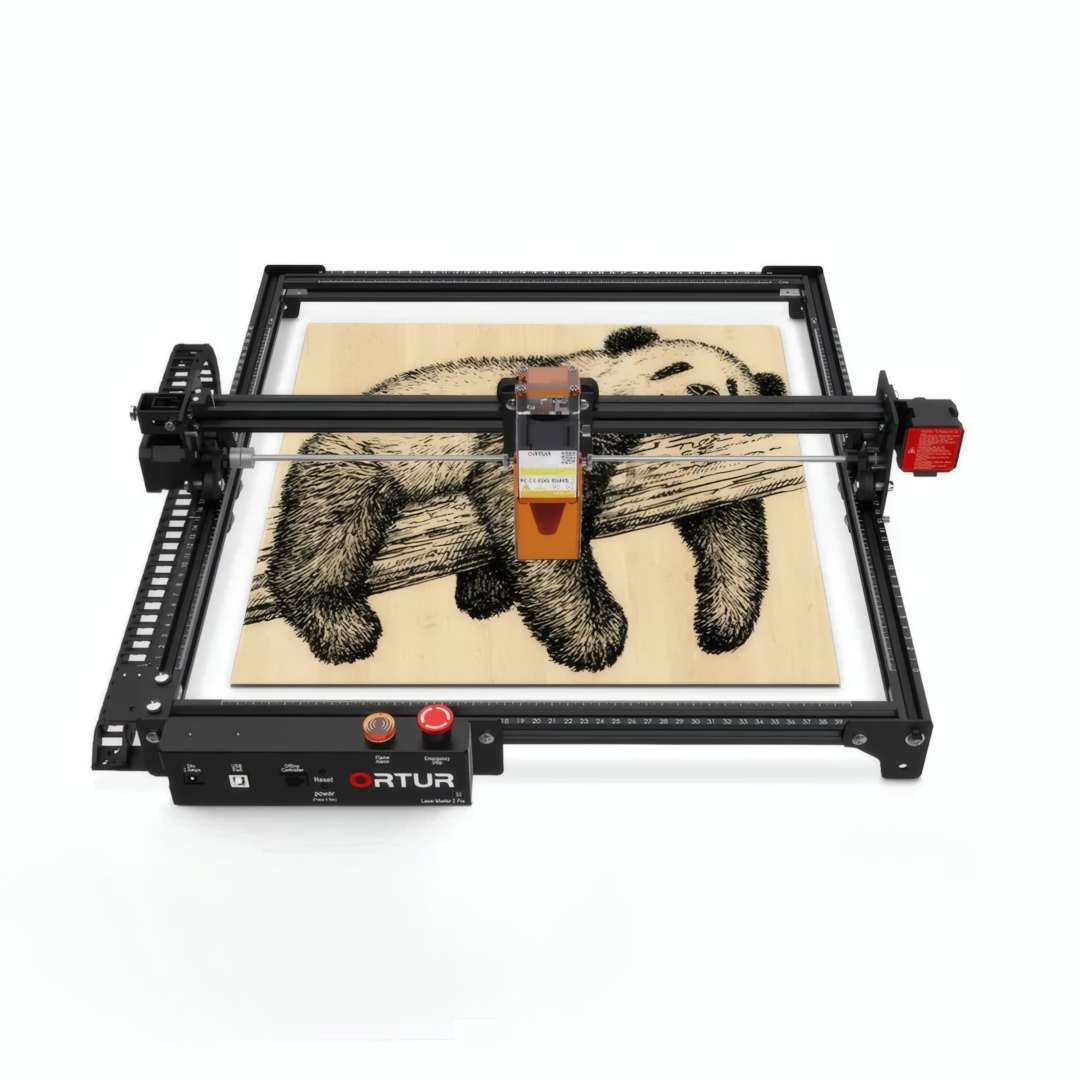

La imagen siguiente muestra el sistema de pórtico en acción, grabando una ilustración de oso panda sobre madera — una demostración práctica de la capacidad del punto focal de 0,05 × 0,1 mm para resolver detalles gráficos finos.

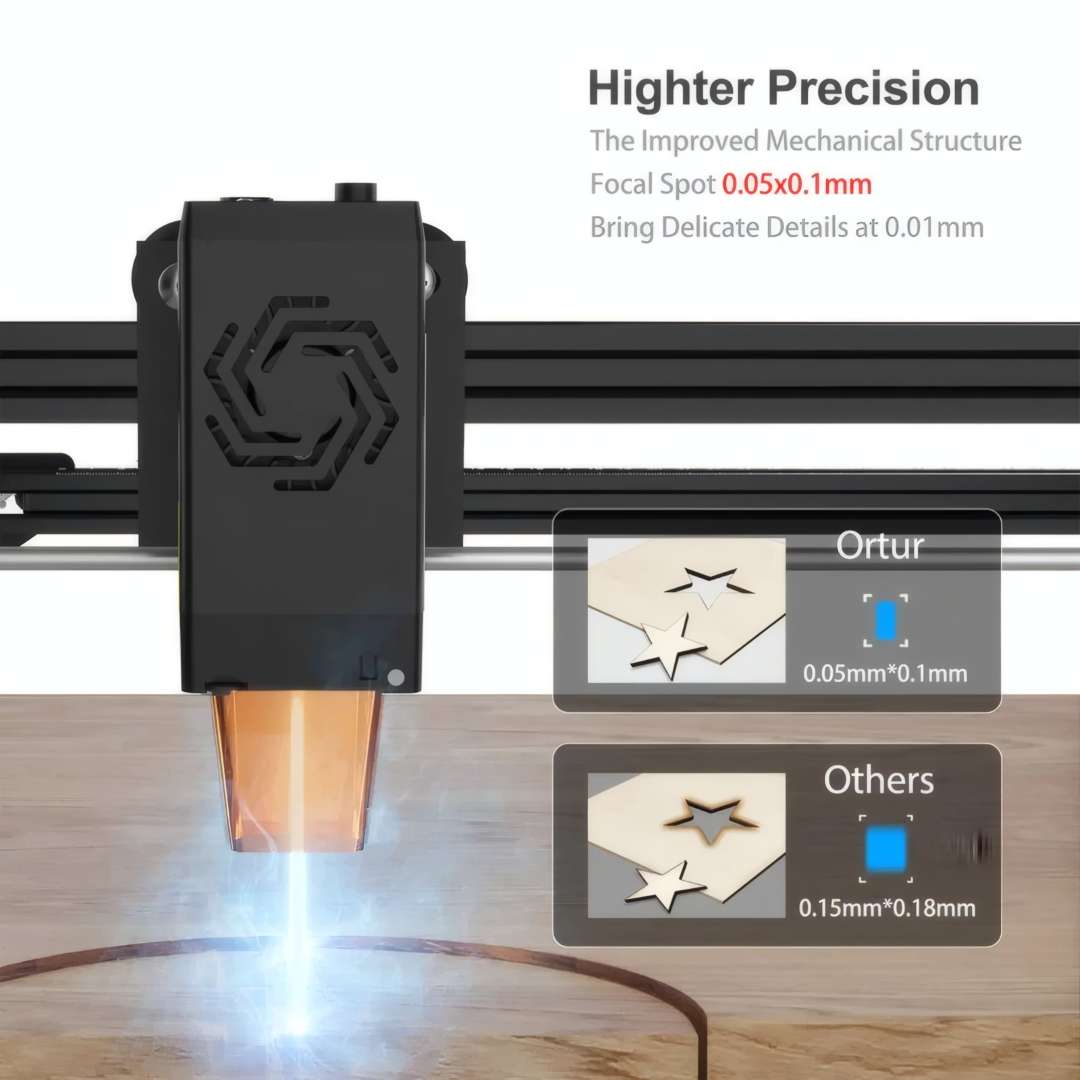

Tecnología de Punto Focal y Resolución XY
La resolución XY depende tanto de la precisión mecánica como de la geometría del haz. Un punto focal más amplio dispersa la energía sobre un área mayor, reduciendo la densidad de potencia efectiva y limitando el tamaño mínimo de detalle alcanzable. La imagen a continuación muestra una comparativa directa de la geometría del punto focal y el montaje del pórtico de doble guía que mantiene el módulo LU2-10A perpendicular a la pieza de trabajo a lo largo de todo su recorrido.
La precisión de píxel es ajustable, con un valor predeterminado de 300 DPI (aproximadamente 0,81 μm de precisión por píxel). El diseño de enfoque fijo elimina la variable asociada al ajuste manual del foco, manteniendo una longitud focal constante de 50 mm desde el disipador de calor hasta la superficie de la pieza. Para materiales planos, el proceso es directo; el calibre de enfoque plegable incluido elimina las dudas al configurar la altura de trabajo correcta en el primer uso.
La imagen a continuación ofrece una vista completa de la Ortur LM2 Pro S2 10W en su configuración de pórtico abierto junto a un ejemplo de búho grabado, demostrando el nivel de contraste y resolución de detalle alcanzable sobre madera.
Módulo Láser de Doble Lente LU2-10A — Compresión del Punto en Detalle

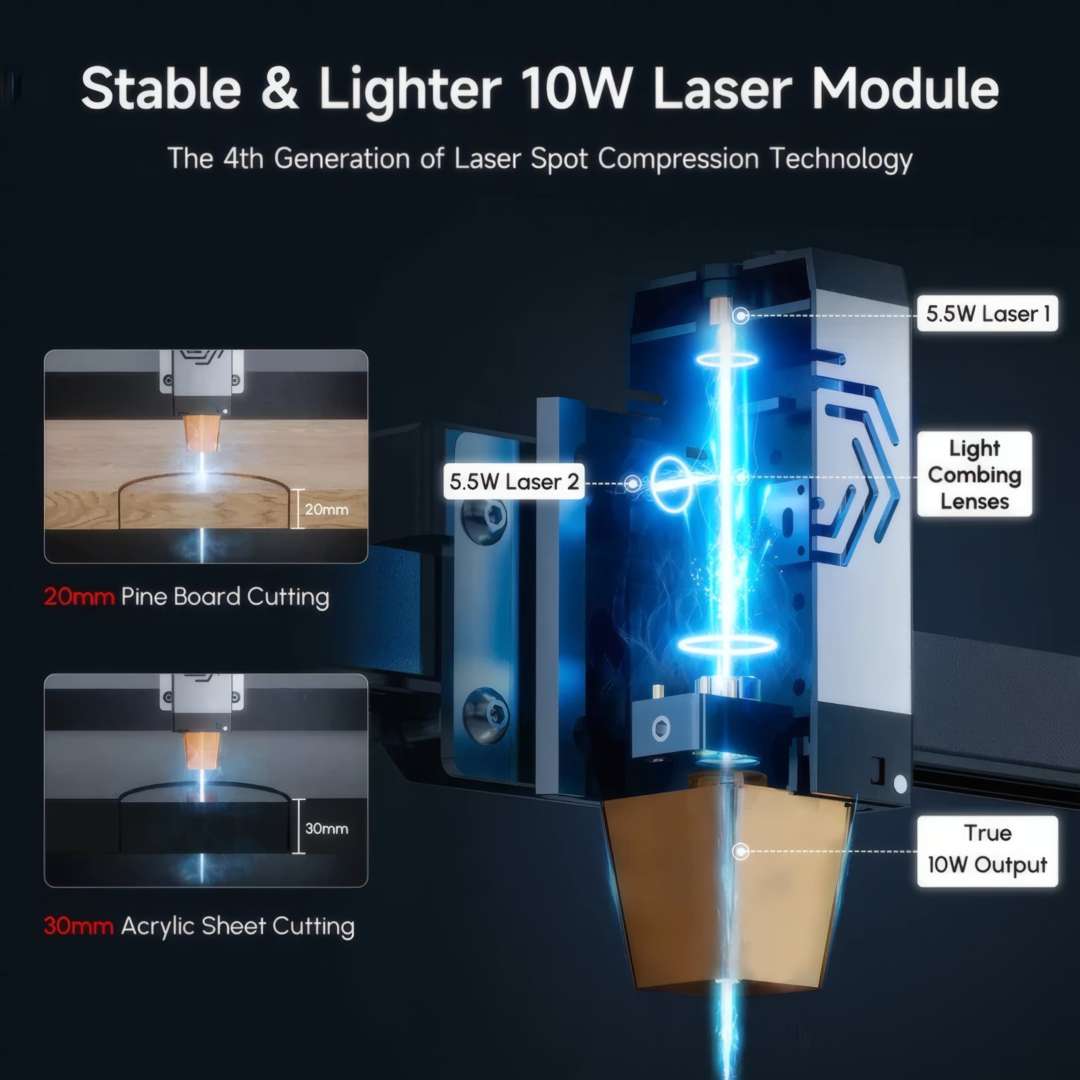

La disposición de lentes de peinado de luz en el interior del LU2-10A combina dos diodos láser de 5,5 W en un único camino de haz, y luego comprime la salida combinada hasta la especificación de punto focal de 0,05 × 0,1 mm. La imagen a continuación ilustra el diseño interno del módulo y enumera sus capacidades máximas de corte en un solo pase: 20 mm de pino y 30 mm de acrílico.
La asistencia de aire integrada —una configuración de doble ventilador con un peso total de solo 235 g— dirige un flujo de aire continuo sobre la zona de corte durante la operación. Esto elimina los residuos de combustión de la ranura de corte en tiempo real, evitando la re-ignición secundaria y mejorando la calidad del borde, especialmente en acrílico, donde el residuo carbonizado podría de otro modo fusionarse de nuevo en el canal de corte.
El siguiente vídeo de instalación del módulo LU2-10A con el conector de asistencia de aire OUC2 muestra la secuencia de montaje físico tal como se describe en el manual oficial.

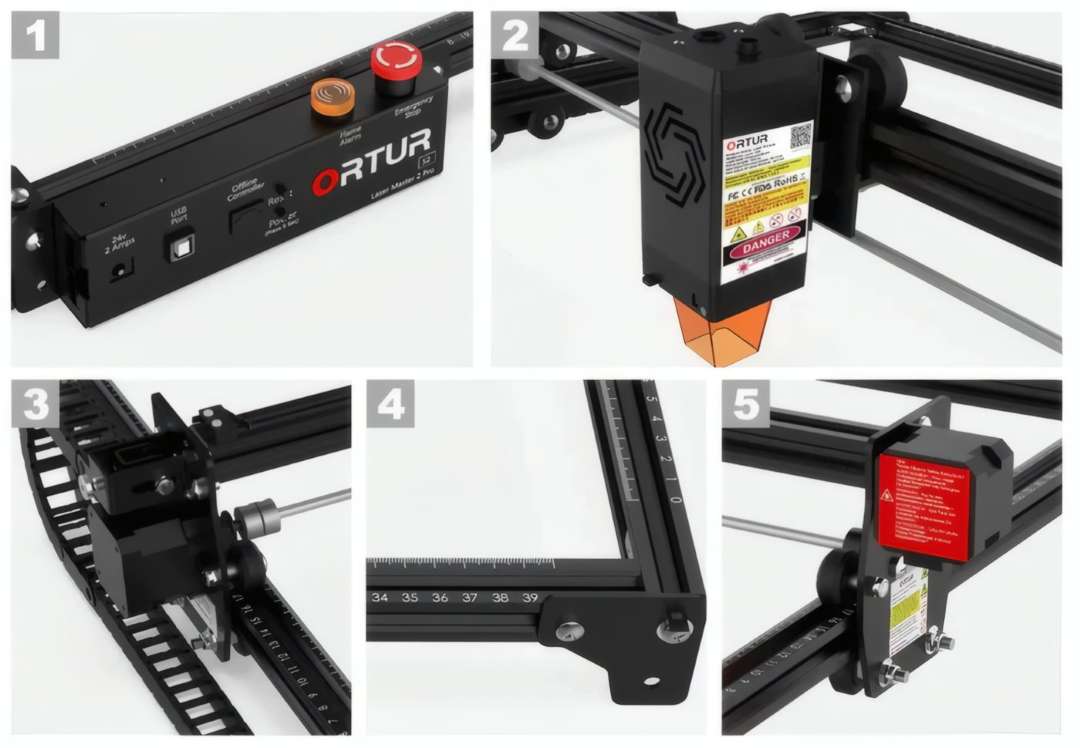

Construcción de la Máquina y Detalle de Componentes
El chasis de la Ortur LM2 Pro S2 10W combina perfiles de extrusión de aluminio con acero con recubrimiento en polvo, produciendo una estructura rígida que resiste la flexión torsional durante los cambios de dirección rápidos a 15.000 mm/min. La imagen a continuación ofrece vistas detalladas del panel de control, el módulo láser, la cadena de cables flexible, las marcas de la regla de escala y el conjunto del cabezal láser rojo.
Los motores paso a paso NEMA 17 accionan ambos ejes, y el algoritmo de movimiento optimizado del firmware Ortur serie 1.8 desbloquea la velocidad máxima de 15.000 mm/min — muy por encima del límite de 4.000 mm/min de las generaciones anteriores de firmware. La cadena de cables flexible gestiona el mazo de cableado a lo largo de todo el recorrido de trabajo, evitando la fatiga del cable en las posiciones extremas de cada eje.
Firmware Ortur Serie 1.8 — Optimización de Movimiento con ESP32
El firmware define el techo de rendimiento de la máquina. Ejecutándose sobre un MCU ESP32 a través de la placa base de 32 bits de 9.ª generación de Ortur, la versión 1.8 del firmware reescribe el algoritmo de movimiento para permitir velocidades de motor paso a paso que las arquitecturas anteriores no podían mantener. La imagen a continuación muestra el gráfico de identificación del firmware, indicando la versión serie 1.8 para hardware ESP32.
El modo de control PWM (rango de potencia S0–S1.000) permite al firmware modular la intensidad del láser de forma continua en lugar de en pasos discretos, lo que posibilita el grabado en escala de grises con auténtica profundidad tonal. La tasa de baudios es configurable entre 115.200 y 921.600 — el valor predeterminado de 115.200 es suficiente para la mayoría de los flujos de trabajo, mientras que las tasas más altas benefician la transmisión en tiempo real de ficheros vectoriales grandes desde LightBurn.
El tutorial oficial de instalación y montaje que se muestra a continuación cubre todo el proceso de construcción mecánica del Ortur Laser Master 2 Pro S2.
Dimensiones del Chasis y Área de Trabajo

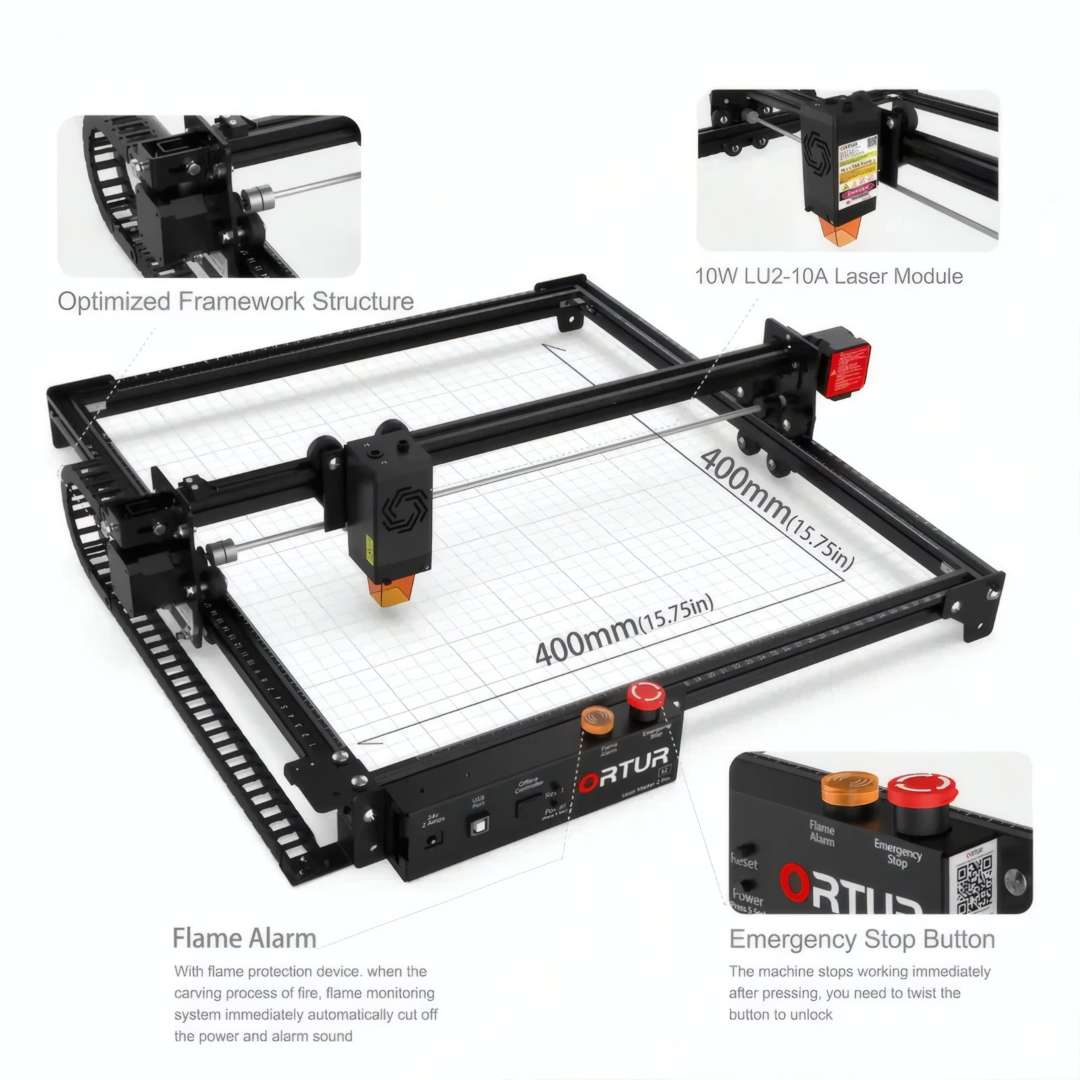

La imagen a continuación muestra un diagrama acotado de la huella de la máquina junto al área de trabajo de 400 × 400 mm, con las posiciones del módulo LU2-10A, la alarma de llama y el botón de parada de emergencia etiquetadas.
La máquina ensamblada mide 600 × 570 × 130 mm y el área de trabajo estándar cubre 400 × 400 mm. Cuando se amplía —añadiendo un perfil adicional en el eje Y— el área de trabajo se duplica hasta 400 × 800 mm, lo que permite grabar paneles más largos o ilustraciones por secciones sin necesidad de reposicionar la pieza.
Arquitectura de Seguridad — Seis Protecciones Activas

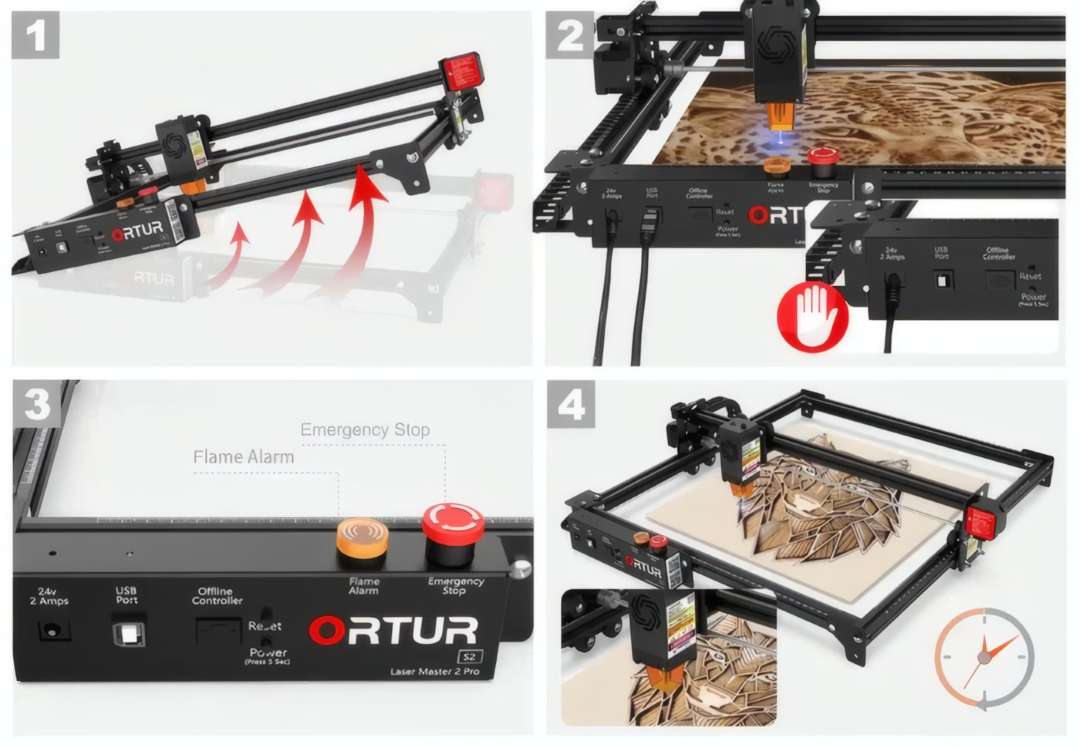

La seguridad láser no es una función única, sino un sistema de enclavamiento. La imagen a continuación detalla los subsistemas de seguridad visibles en la máquina: la alarma de llama con zumbador, el botón de parada de emergencia y el panel del controlador offline situado para el acceso del operador durante los trabajos activos.
Las seis protecciones funcionan de forma independiente y simultánea. La protección de posición activa detecta movimientos inesperados y detiene la salida antes de que el láser se desplace fuera del límite de trabajo definido. El monitor de conexión USB corta la potencia del láser de inmediato si el cable de datos se desconecta durante un trabajo en curso — un escenario que de otro modo dejaría el haz estático a máxima potencia sobre un único punto del material. La función de detección y limitación del tiempo de exposición impone un tiempo de espera automático cuando el haz permanece parado más de un umbral programado, evitando que la salida concentrada de 10 W encienda el material durante un bloqueo del software o una interrupción de la comunicación.
- Protección de posición activa
- Detección y limitación de la duración de exposición
- Protector de seguridad del haz láser
- Detector de llama con alarma de zumbador
- Botón de parada de emergencia (interrupción por hardware)
- Monitor de conexión USB (apagado automático del láser al desconectar)
Compatibilidad de Software — LightBurn y LaserGRBL
La imagen a continuación muestra las interfaces de LaserGRBL y LightBurn en pantallas de ordenador de sobremesa y portátil, ilustrando las opciones de flujo de trabajo multiplataforma disponibles con la Ortur LM2 Pro S2 10W.
LaserGRBL es gratuito, de código abierto, y compatible con Windows desde XP hasta Windows 10. Admite los formatos de fichero JPG, PNG, BMP, SVG, DXF y NC, lo que lo convierte en el punto de entrada con menor barrera para el grabado raster básico y el corte vectorial sencillo. LightBurn (licencia de pago) añade compatibilidad completa con Mac y Linux, además de funciones avanzadas: superposición de cámara, anidado de formas, modos de tramado en escala de grises real y vista previa del trabajo en tiempo real — capacidades que se vuelven relevantes al trabajar con ilustraciones complejas de múltiples capas o en series de corte de producción.
La guía de ensamblaje en vídeo que se muestra a continuación ofrece un recorrido completo paso a paso de la secuencia de montaje del OLM2 Pro S2 10W.
Consejo técnico: Al cortar materiales de más de 10 mm de grosor con la Ortur LM2 Pro S2 10W, te recomendamos maximizar el caudal del regulador de asistencia de aire en lugar de reducirlo para preservar el acabado superficial — a la profundidad de corte máxima, la expulsión de residuos de la ranura es más crítica que evitar marcas de salpicadura en la superficie. Para 20 mm de pino, una velocidad de avance entre 150 y 200 mm/min a S1000 con la asistencia de aire completamente abierta producirá típicamente un borde inferior de la ranura más limpio que pasadas más lentas a menor potencia, ya que la mayor velocidad de desplazamiento limita la acumulación de calor y la carbonización secundaria a lo largo de la pared de corte.
Especificaciones técnicas del Ortur LM2 Pro S2 10W
General
| Producto | Ortur Laser Master 2 Pro S2 |
|---|
Seguridad
| Funciones de seguridad |
|
|---|
Mecánica
| Materiales del chasis | Aluminio + Acero con recubrimiento en polvo |
|---|---|
| Motores | Motores paso a paso NEMA 17 |
| Precisión mecánica | Y: 12,5 μm, X: 12,5 μm |
| Dimensiones del producto | 600 × 570 × 130 mm |
Módulo láser
| Módulos láser disponibles | LU2-10A – Potencia óptica: >9.500 mW |
|---|---|
| Longitud de onda | 445±5 nm |
| Enfoque | Enfoque fijo |
| Longitud focal predeterminada | 50 mm (desde el disipador de calor hasta el objeto) |
Área de trabajo y movimiento
| Área de trabajo | 400 × 400 mm |
|---|---|
| Área ampliada | 400 × 800 mm |
| Velocidad de grabado | 0–15.000 mm/min |
| Modo de control | PWM |
| Rango de potencia | S0–S1.000 |
| Precisión de píxel | Ajustable – Valor predeterminado: 300 DPI; aproximadamente 0,81 μm de precisión por píxel |
Conectividad y electrónica
| Tasa de baudios | 115.200–921.600 (Predeterminado: 115.200) |
|---|---|
| Tensión de entrada | 110 V–220 V (Compatible) |
| Salida del adaptador de alimentación | 24 V / 2 A |
Software y compatibilidad
| Sistema operativo del ordenador |
|
|---|---|
| Software de control |
|
| Formatos de entrada | JPG, JPEG, PNG, BMP, SVG, etc. |
Materiales compatibles
| Materiales grabables | Tablero de madera, cartón, acrílico negro, cuero, alimentos, acero inoxidable, metal con recubrimiento en polvo, etc. |
|---|---|
| Materiales cortables | Tablero de madera, cartón, acrílico negro, cuero, fieltro, lámina de plástico de color oscuro (fusión), etc. |
Entorno
| Temperatura de funcionamiento | -20 °C – 50 °C |
|---|
Contenido del paquete
- Conjunto de placa base ×1
- Final de carrera eje Y ×1
- Perfil de aluminio eje Y 540 mm ×2
- Perfil de aluminio eje X 460 mm ×2
- Conjunto del eje X ×1
- Anclajes de base ×3
- Placa de fijación 1 ×1
- Placa de fijación 2 ×1
- Tornillos M4×6 mm ×6
- Tornillos M5×8 mm ×14
- Tornillos M5×25 mm ×4
- Tuercas en T M5 ×3
- Conectores de esquina ×4
- Tuercas de perfil M5 ×6
- Separadores M5 ×4
- Correa dentada ×2
- Mazo de cables ×1
- Cable USB ×1
- Cable del láser ×1
- Módulo láser LU2-10A ×1
- Protector del láser ×1
- Asistencia de aire ×1
- Tornillo de mariposa ×1
- Conector de tubería ×1
- Regulador de caudal de aire ×1
- Tubería de aire (diámetro exterior: 6 mm / interior: 4 mm) ×1
- Acrílico de prueba ×1
- Tablillas de madera de prueba ×4
- Lámina de aluminio de prueba ×1
- Llave Allen 2 mm y 2,5 mm ×1
- Cepillo ×1
- Gafas de seguridad láser ×1
- Llave inglesa ×1
- Adaptador de alimentación ×1
- Sujeciones angulares ×4
- Bridas de cable ×10
