xTool M2 20W Deluxe Bundle – Grabadora y Cortadora Láser a Color

El xTool M2 20W Deluxe Bundle es una grabadora y cortadora láser de Clase 1 con carcasa cerrada combinada con un módulo de impresión inkjet CMYK a todo color, diseñada para flujos de trabajo que exigen tanto el procesado de materiales de precisión como la impresión en color bajo demanda en una sola máquina de escritorio. Con un láser de diodo azul de 20 W, un área de trabajo de 426 mm × 320 mm, doble cámara integrada para alineación automática y el xTool Rotary Attachment 3 Lite incluido, el M2 Deluxe cubre el ciclo completo de impresión, corte y grabado sin necesidad de cambiar de estación de trabajo.

Una máquina que imprime, corta y graba — sin compromisos

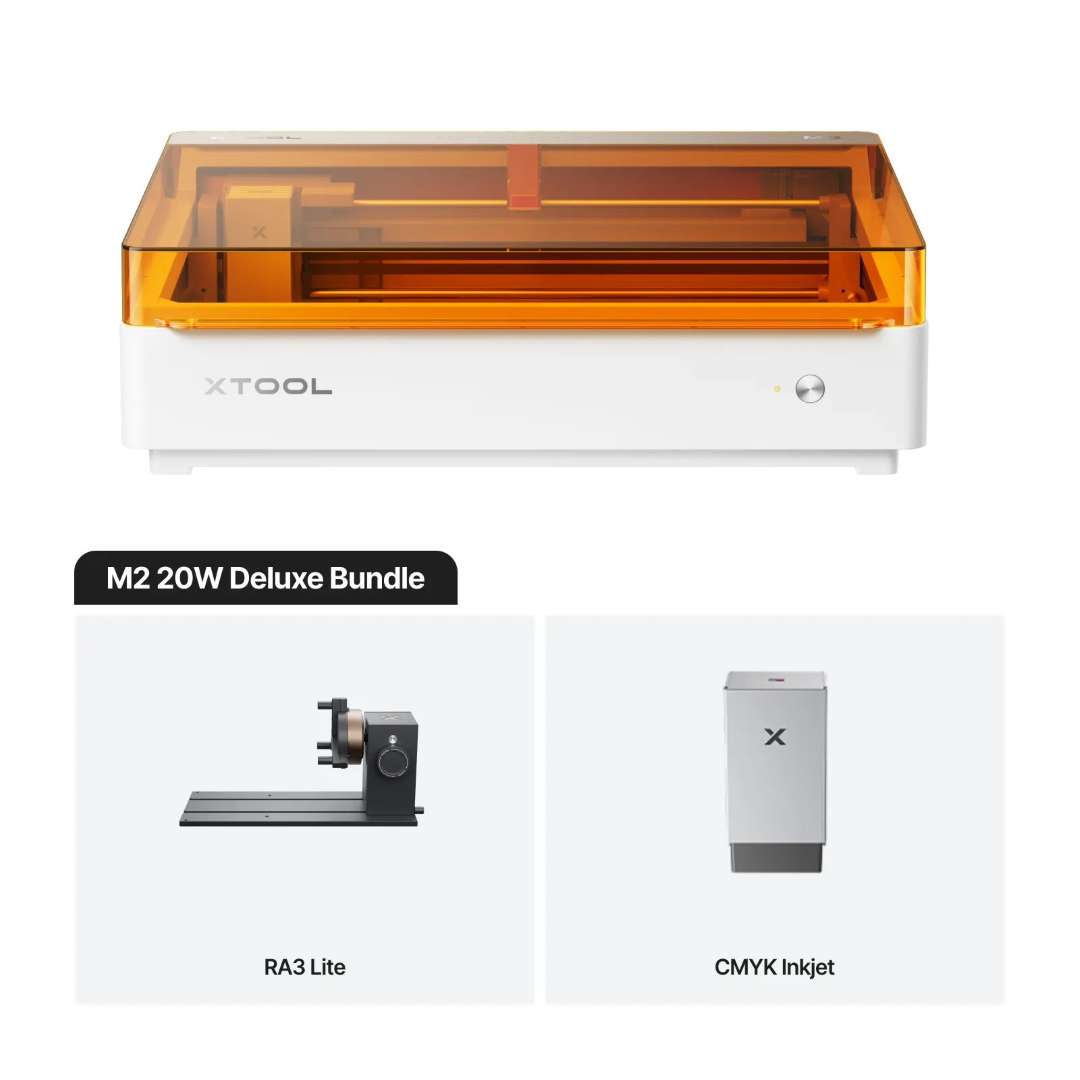

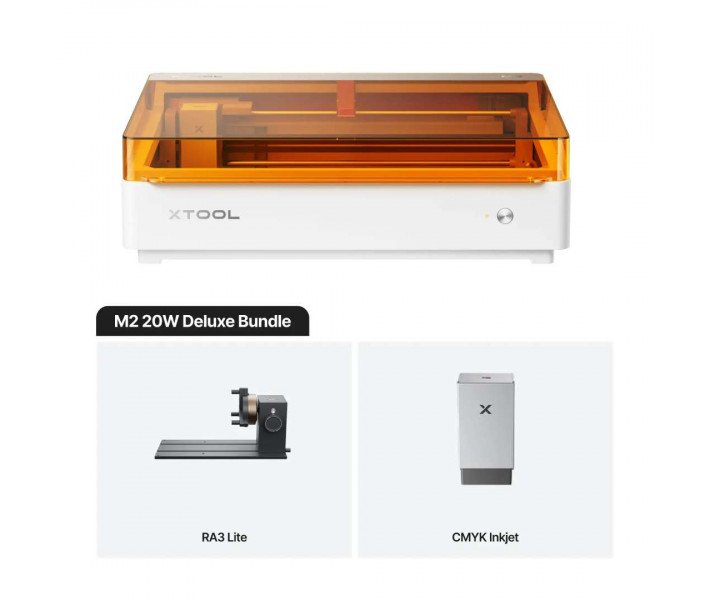

La imagen a continuación muestra el xTool M2 20W Deluxe Bundle completo con el accesorio rotativo RA3 Lite y el módulo inkjet CMYK, ofreciendo una visión clara de cómo los tres subsistemas ocupan una única huella compacta.

La mayoría de las herramientas de fabricación de escritorio obligan a elegir: grabar o imprimir, cortar o añadir color. El xTool M2 20W Deluxe Bundle elimina esa limitación combinando un láser de diodo de alta potencia con un cabezal inkjet CMYK intercambiable, ambos gestionados mediante un sistema de cambio rápido magnético en el mismo soporte multifunción de módulos. El resultado es una única máquina capaz de producir piezas terminadas — láminas de pegatinas impresas, paneles de acrílico cortados a láser, metales inoxidables grabados y cilindros grabados con el accesorio rotativo — sin necesidad de reposicionar ni recalibrar entre modos de proceso.

Láser de diodo 20 W — potencia donde más importa

La siguiente imagen ilustra las capacidades técnicas clave de la plataforma M2: el área de trabajo de 424 mm × 318 mm, el sistema de doble cámara y los tres tipos de módulos intercambiables.

Con 20 W de salida de diodo, el módulo láser genera un punto focal de tan solo 0,06 mm × 0,08 mm. Esa resolución XY determina el nivel de detalle más fino alcanzable en el grabado — los puntos de menor tamaño preservan los bordes nítidos en ilustraciones vectoriales intrincadas y producen texto limpio incluso a cuerpos muy pequeños. La longitud de onda de diodo azul de 445 ± 15 nm se acopla eficientemente con materiales orgánicos (madera, cuero, MDF, fieltro) y acrílicos pigmentados. Para el corte, los 20 W se traducen directamente en rendimiento: 10 mm de madera de tilo y 8 mm de acrílico negro en un solo paso, lo que elimina el coste de tiempo y la acumulación de fenda propios de las estrategias de corte en múltiples pasadas.

A continuación se muestra la capacidad de corte de precisión del M2 en materiales como fieltro, tela, papel y chapa de madera.

La precisión de movimiento de 0,01 mm en ambos ejes, combinada con una precisión de posicionamiento de hasta 0,2 mm (vista panorámica: < 1,5 mm) mediante alineación por cámara, garantiza que los trabajos repetidos se registren correctamente — algo crítico cuando se alinea una trayectoria de corte láser con un gráfico previamente impreso con inkjet sobre el mismo sustrato.

Sistema de posicionamiento con doble cámara

El sistema de doble cámara en acción — escaneando objetos hexagonales sobre la superficie de trabajo con alineación óptica — se muestra a continuación.

El M2 integra dos sensores ópticos independientes: una cámara panorámica de 5 MP que cubre toda la plataforma de trabajo para el posicionamiento global y la vista previa en directo, y una cámara de corto alcance de 2 MP para el registro local de alta resolución. El enfoque automático por cámara mide la altura del material mediante sonda con una precisión de medición de 0,1 mm, de modo que el plano focal siempre queda correctamente ajustado independientemente de las variaciones de grosor del sustrato. Este enfoque dual resulta especialmente valioso para el corte de contornos — donde el láser debe seguir el contorno de un diseño impreso — porque el software puede correlacionar la imagen de la cámara con la trayectoria de corte y compensar automáticamente cualquier desplazamiento de colocación.

Módulo inkjet CMYK — impresión a todo color sobre sustratos distintos al papel

La imagen a continuación compara el cartucho CMYK de 40 ml del M2 (con un rendimiento de aproximadamente 800 páginas) con el cartucho CMY de 15 ml del M1 Ultra, ilustrando la ventaja de capacidad para tiradas de producción de alto volumen.

La incorporación de un canal negro real (K) es la diferencia definitoria entre el módulo inkjet CMYK del M2 y los diseños CMY anteriores. En teoría del color, el negro compuesto a partir de los primarios CMY produce un tono marrón sucio en zonas de baja cobertura y puede sobresaturar sustratos porosos. Un canal K dedicado ofrece negros neutros de alta densidad, texto más nítido y gradientes tonales más predecibles en todos los sustratos de impresión compatibles: papel, cartulina, papel adhesivo, madera, lienzo, tela, fieltro, cuero y vidrio.

El área de impresión de 300 mm × 294 mm comparte la misma plataforma que el láser, de modo que un flujo de trabajo de imprimir-y-cortar se ejecuta íntegramente dentro de xTool Studio sin necesidad de reposicionar el sustrato entre operaciones. La tapa inferior del módulo inkjet contiene tanto una esponja humectante (para proteger el cabezal de tinta frente al secado) como una esponja de limpieza, ambas accesibles por el usuario sin herramientas.

A continuación se muestran nueve tipos representativos de aplicaciones del módulo inkjet CMYK: pegatinas, imanes, tatuajes temporales y otros soportes impresos.

El flujo de trabajo de impresión y corte — que produce pegatinas troqueladas, etiquetas de regalo y letreros de madera impresos y cortados en una sola sesión — se ilustra a continuación.

La diferencia práctica entre la calidad de impresión CMY y CMYK es visible en la comparación lado a lado que se muestra a continuación.

xTool Rotary Attachment 3 Lite — grabado en cilindros, esferas y anillos

La capacidad del RA3 Lite para sujetar objetos cilíndricos de 0 a 100 mm de diámetro directamente sobre la plataforma del M2 — sin bases elevadoras adicionales — se muestra en la imagen a continuación.

El xTool Rotary Attachment 3 Lite incluido en el Deluxe Bundle amplía las capacidades de trabajo del M2 a objetos cilíndricos de hasta 100 mm de diámetro, objetos esféricos de hasta 130 mm de diámetro y anillos mediante componentes de perno dedicados. Un mandril de tres mordazas con liberación magnética acepta tres configuraciones de mordaza — cilíndrica, en T y extendida — lo que permite sujetar piezas de entre 5 mm y 125 mm de diámetro. El soporte de emisión láser horizontal reposiciona el módulo láser de forma tangencial al eje rotativo, manteniendo una distancia focal constante a lo largo de toda la rotación. El módulo de soporte se ajusta de forma independiente para adaptarse a piezas de diferentes longitudes, y todo el conjunto se asienta sobre placas de posicionamiento dentro de la carcasa del M2 para un registro repetible entre sesiones.

Módulos intercambiables y gama de materiales

Los tres cabezales de herramienta intercambiables — módulos de impresión, corte y grabado — se muestran por separado en la imagen a continuación, ilustrando la arquitectura modular de la plataforma M2.

La imagen a continuación muestra el M2 junto a una amplia selección de ejemplos de materiales compatibles, reflejando la compatibilidad de la máquina con más de 300 tipos de material en sus tres modos de procesado.

La lista de materiales grabables abarca 17 sustratos — desde acero inoxidable y aluminio hasta vidrio, cerámica y corcho — mientras que la lista de materiales cortables cubre nueve. El grabado láser de sustratos metálicos (aluminio, acero inoxidable, metal chapado) se realiza mediante oxidación superficial y ablación, no mediante corte profundo, produciendo marcas permanentes adecuadas para la identificación de producto y la personalización decorativa.

Software xTool Studio y herramientas de diseño con IA

La descripción general de las funciones del software que se muestra a continuación incluye el panel de generación de arte mediante IA a partir de texto, la interfaz de tutoriales integrada, la galería de proyectos de la comunidad y el panel de configuración de materiales dentro de xTool Studio.

El flujo de trabajo del software desde la selección de plantilla hasta la personalización de texto y el resultado final — demostrado aquí con un marcador de plantas de madera — ilustra cómo la biblioteca de plantillas listas para usar de xTool Studio reduce significativamente el tiempo de preparación de los proyectos.

xTool Studio funciona en Windows y macOS, se conecta por USB o Wi-Fi, y acepta ficheros en formato SVG, DXF, JPG, JPEG, PNG y BMP. El software gestiona la configuración de parámetros de material, el posicionamiento de trabajos por cámara, el control de enfoque automático y los ajustes específicos de cada módulo (potencia/velocidad del láser para grabado y corte; perfil de color y número de pasadas para impresión inkjet) dentro de una interfaz unificada. Una herramienta de generación de diseño con IA integrada en el software permite crear ilustraciones originales a partir de indicaciones de texto, reduciendo la dependencia de editores vectoriales externos para tareas de personalización sencillas.

Carcasa de seguridad Clase 1

El diseño cerrado del M2 con su tapa de acrílico naranja — mostrado aquí en un entorno doméstico y anotado con sus cuatro características de seguridad principales — demuestra cómo se logra la certificación de Clase 1 mediante confinamiento físico en lugar de equipos de protección individual del operario.

El M2 obtiene la certificación de Seguridad Láser Clase 1 (TÜV SÜD) gracias a su carcasa completamente cerrada. El módulo láser interno tiene una clasificación de dispositivo Clase 4 (potencia óptica máxima de salida 24 W a 445 ± 15 nm), pero el chasis sellado y la tapa de policarbonato con tinte ámbar con enclavamiento atenúan cualquier radiación dispersa hasta niveles seguros para personas sin protección. Una cámara de detección de llamas monitoriza el área de trabajo durante el procesado y activa una parada inmediata si se detectan anomalías térmicas. La extracción de humo se gestiona a través de la salida trasera de humos conectada a un tubo exterior ventilado hacia una ventana o a un purificador de aire xTool.

El siguiente vídeo de unboxing y primeros pasos proporciona una orientación práctica sobre el montaje de la máquina, la conexión al software y los primeros cortes de prueba.

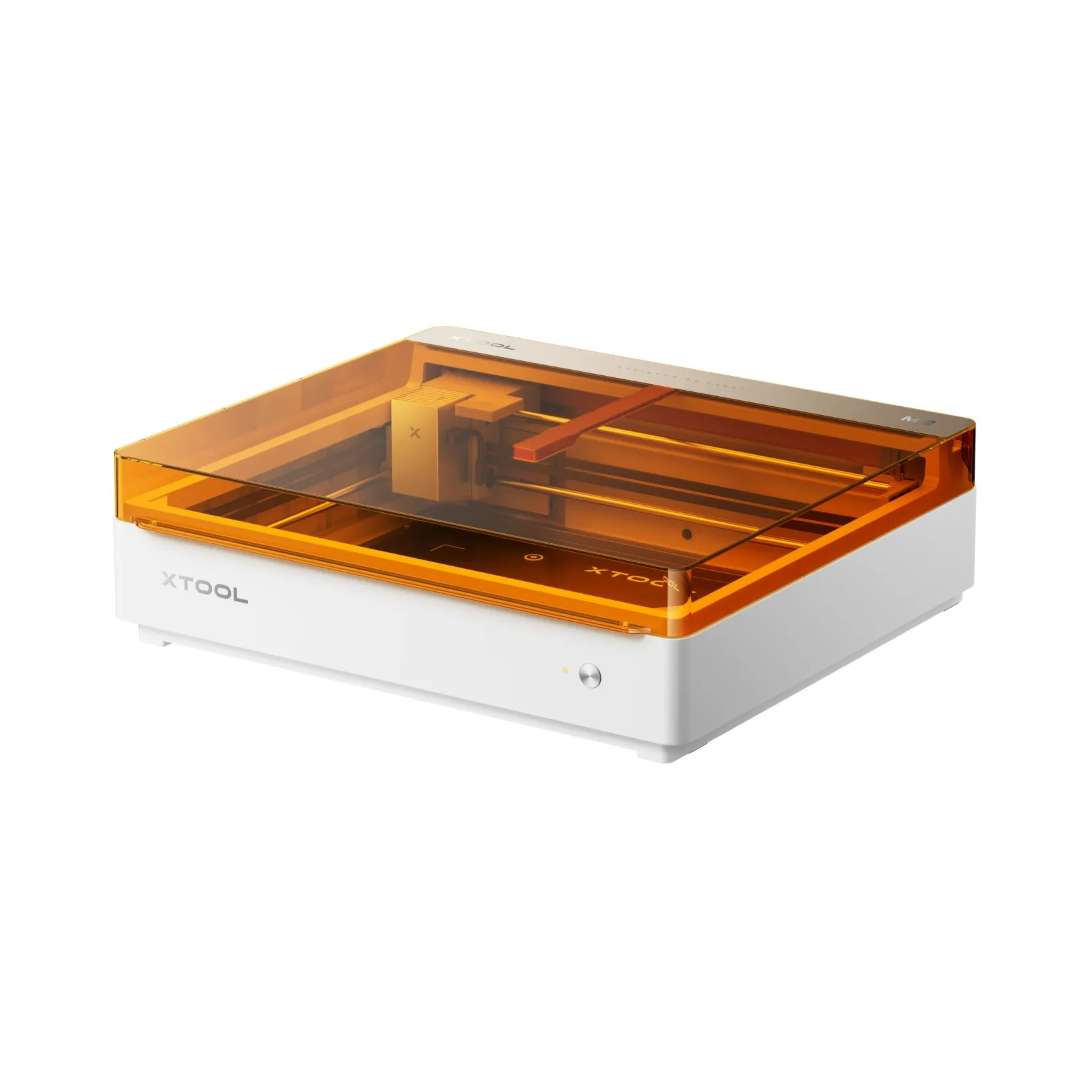

La vista isométrica a continuación muestra la tapa protectora ámbar del M2, la carcasa base blanca y el sistema de pórtico XY visible, reflejando el diseño industrial compacto y completamente autónomo de la máquina.

Consejo técnico: Cuando ejecutes un flujo de trabajo de imprimir-y-cortar sobre papel adhesivo, completa siempre primero la pasada inkjet y deja un tiempo mínimo de secado de 60 segundos antes de cambiar al módulo láser. La tinta húmeda sobre sustratos adhesivos porosos puede absorber energía láser de forma desigual, desplazando el umbral de corte efectivo y produciendo anchos de fenda inconsistentes. El sistema de cámaras del M2 volverá a registrar automáticamente la trayectoria de corte con respecto al gráfico impreso tras el cambio de módulo — usa la vista de la cámara de corto alcance de 2 MP en xTool Studio para verificar la alineación antes de confirmar el trabajo de corte.

Contenido del paquete

El xTool M2 20W Deluxe Bundle se entrega como un sistema completo y premontado. La configuración Deluxe incluye todos los componentes de los bundles Basic y Colorful, más el kit completo del xTool Rotary Attachment 3 Lite.

• Unidad principal xTool M2 (premontada)
• Cable de conexión del módulo
• Adaptador de corriente y cable
• Cable USB y adaptador
• Tubo de extracción de humos
• Abrazadera
• Grasa lubricante
• Pack de materiales
• Accesorio de fijación magnética
• Destornillador hexagonal
• Cinta de carrocero
• Tornillo M3×6
• Tarjeta de instrucciones
• Instrucciones de seguridad
• Módulo láser xTool M2 20 W
• Adaptador de corriente del módulo láser (25 V 6 A)
• Cubierta interior del ventilador de extracción
• Manual de usuario del módulo láser
• Módulo inkjet CMYK xTool M2
• Cartucho de tinta CMYK (40 ml)
• Tapa inferior
• Líquido humectante
• Placa de retención de la tapa inferior
• Tornillo de la placa de retención
• Tarjeta de calibración (A5)
• Núcleo de ferrita
• Manual de usuario del módulo inkjet
• xTool Rotary Attachment 3 Lite
• Mandril de mordazas
• Mordaza cilíndrica
• Mordaza en T
• Mordaza extendida
• Módulo de alimentación
• Placa base principal
• Módulo de soporte
• Componentes de perno
• Protector láser
• Soporte de emisión láser horizontal
• Placa de posicionamiento
• Cable de conexión del dispositivo
• Cinta métrica
