El Ortur R2 – Smart Laser Engraver 20W + 1.3W IR (1064 nm) es una grabadora láser de diodo totalmente cerrada con asistencia de cámara, diseñada para flujos de trabajo de personalización de alta producción, proyectos con materiales múltiples y marcado en metal. Combina un módulo de corte de diodo azul de 20 W con un módulo infrarrojo de 1,3 W a 1064 nm en un chasis compacto único. Con un área de trabajo de 300 mm × 190 mm, una precisión de 0,01 mm, una velocidad de grabado de 20.000 mm/min y una cámara HD integrada para alineación automática de materiales, el R2 elimina las fricciones de configuración en la producción de pequeñas series sin sacrificar la precisión.
La imagen inferior muestra el Ortur R2 con la tapa protectora UV naranja levantada y el módulo láser de 20 W instalado junto al accesorio del módulo IR secundario.
| Especificación | Valor |
|---|---|
| Área de trabajo | 300 mm × 190 mm (módulo de 20 W) |
| Velocidad máxima de grabado | 20.000 mm/min |
| Precisión | 0,01 mm |
| Módulos láser incluidos | 20 W LU3-20A (445 nm) + 1,3 W LR4-1A IR (1064 nm) |
Ingeniería para flujos de trabajo de grabado reales
El grabado láser a velocidad de producción requiere algo más que potencia bruta: exige consistencia en trabajos repetidos, detección fiable de materiales y un flujo de trabajo que reduzca al mínimo el tiempo entre idea y pieza terminada. El Ortur R2 – Smart Laser Engraver 20W + 1.3W IR (1064 nm) responde a cada uno de esos requisitos con hardware y software diseñados para trabajar de forma conjunta.
La imagen siguiente con la tapa cerrada confirma la certificación de seguridad láser de Clase 1 del R2, lo que significa que el recinto bloqueador de UV y el sistema de enclavamiento cumplen con los estándares internacionales para la operación de láseres cerrados.
Resolución XY de 0,01 mm — por qué importa
Una resolución de posicionamiento de 0,01 mm significa que el punto láser puede colocarse a una centésima de milímetro de su coordenada objetivo. A 20.000 mm/min, los motores paso a paso NEMA17 y el rígido chasis de aleación de aluminio al 70% trabajan juntos para evitar artefactos inducidos por resonancia, un modo de fallo habitual a altas velocidades en estructuras más ligeras. El resultado: textos de trazo fino y degradados fotográficos se mantienen legibles incluso cuando la pieza se amplía o se magnifica.
Arquitectura de doble módulo: diodo azul + infrarrojo
El R2 se entrega con dos módulos láser intercambiables que cubren composiciones de materiales fundamentalmente distintas. El módulo LU3-20A de 20 W emite a 445 ±5 nm (diodo azul), longitud de onda absorbida de forma eficiente por madera, acrílicos oscuros, cuero y metales con recubrimiento, lo que permite tanto el grabado como el corte en un solo paso cuando el grosor del material lo permite. El módulo LR4-1A de 1,3 W IR emite a 1064 nm, la longitud de onda que los metales sin tratar, las aleaciones y los óxidos metálicos absorben con mayor facilidad. Su punto focal de 0,03 mm × 0,03 mm produce marcas nítidas en oro, plata, acero inoxidable y aluminio, superficies que el diodo azul no puede tratar. El cambio entre módulos no requiere recalibrar el chasis de la máquina.
La imagen siguiente muestra las tres opciones de módulo disponibles —el módulo de corte de 20 W, el módulo de grabado fino de 10 W y el módulo de grabado en metal de 1,3 W a 1064 nm— confirmando la vía de actualización modular del R2.
Cámara HD integrada y alineación automática de materiales
La cámara HD cenital cumple dos funciones. En primer lugar, muestra una vista previa en directo de la superficie de trabajo en la aplicación, de modo que los diseños se pueden posicionar visualmente en lugar de introducir coordenadas manualmente. En segundo lugar, durante las producciones en serie detecta automáticamente la posición de cada material y corrige la alineación sin intervención del operario. Este es el mecanismo detrás de la capacidad de re-grabado en lote del R2: la máquina almacena las últimas ocho tareas y utiliza la cámara para reproducirlas en material nuevo con un simple toque en la pantalla táctil.
La imagen siguiente muestra la capacidad de producción en serie de la cámara HD, con grabado simultáneo de diseños idénticos sobre múltiples posavasos circulares.
Dimensiones de la máquina y área de trabajo
Con unas dimensiones de 470 mm × 400 mm × 214 mm y un peso neto de 10,5 kg, el R2 ocupa una huella estándar de escritorio. La imagen siguiente muestra las dimensiones exteriores anotadas junto al área de trabajo de 300 mm × 210 mm que se aplica con el módulo IR y los módulos de menor potencia instalados.
Pantalla abatible y funcionamiento sin ordenador
El panel de pantalla táctil integrado se ajusta en bisagra —de forma similar a la pantalla de un portátil— lo que permite configurar el ángulo de visión tanto de pie como sentado o con la superficie de trabajo a baja altura. El modo sin ordenador permite al R2 ejecutar trabajos almacenados directamente desde tarjeta SD o TF sin necesidad de un ordenador conectado, reduciendo el desorden de cables en un banco de trabajo ocupado. La rutina de autodiagnóstico analiza los drivers de los motores, la salida del láser y los estados de los sensores al arranque, detectando cualquier fallo antes de comprometer material.
La imagen siguiente presenta el perfil frontal del R2 con el recinto protector UV naranja completamente cerrado, mostrando la pantalla táctil y el puerto de ventilación superior.
Arquitectura de seguridad
El R2 incorpora seis mecanismos de seguridad activos: protección posicional que detiene el láser si el cabezal está fuera de rango, detección de duración de exposición que aplica límites de tiempo de grabado por trabajo, protector de haz láser, protección por posición inclinada activada por el sensor giroscópico, un watchdog del ordenador anfitrión que interrumpe el haz si se pierde la señal de control, y controles a nivel de conectividad mediante Wi-Fi, Bluetooth, unidad flash USB y lector de tarjetas SD. El sistema de detección de llamas utiliza cinco puntos de reconocimiento térmico distribuidos por el recinto; si tres o más detectan un aumento simultáneo de temperatura más allá de la trayectoria del láser durante una operación de corte, la máquina ejecuta un apagado inmediato.
El siguiente collage destaca el resumen de capacidades clave del R2: grabado multidirigido, cumplimiento de seguridad de Clase 1, módulos intercambiables de 1,3 W a 20 W, cámara HD y compatibilidad con superficies curvas.
Aplicación: bocetos, importación de fotos y biblioteca de preajustes
La aplicación móvil se conecta al R2 a través de Wi-Fi 2,4 GHz y ofrece cuatro vías de creación. El texto escrito puede renderizarse en más de 19 fuentes artísticas y exportarse en varios idiomas. Las fotografías importadas se procesan mediante un flujo de recorte y ajuste de tonos antes de convertirse en trayectorias láser. Los bocetos a mano alzada realizados directamente en la pantalla táctil se vectorizan y se añaden a la cola de trabajos de grabado. Una biblioteca de preajustes inteligente asigna automáticamente el tipo de material y la potencia del láser a los ajustes de velocidad y potencia recomendados por la máquina, eliminando la necesidad de buscar parámetros manualmente. Una galería comunitaria dentro de la aplicación permite compartir y descubrir diseños terminados.
La imagen siguiente muestra la pantalla de inicio de la aplicación Ortur en un móvil, ilustrando el ecosistema de software integrado de la marca.
La superficie de trabajo con cuchillas triangulares
El R2 se entrega con cuatro cuchillas triangulares como superficie de apoyo para el corte. El vídeo siguiente —producido por Ortur— ofrece una comparativa directa entre el sistema de cuchillas triangulares y un panel de panal de abeja, explicando las diferencias en disipación de calor y sujeción del material relevantes para los flujos de trabajo de corte láser.
El siguiente vídeo oficial de Ortur compara el rendimiento de las cuchillas triangulares frente al panel de panal de abeja en operaciones de corte.
Módulo LR4-1A de 1,3 W IR — marcado en metal y materiales especializados
La longitud de onda de 1064 nm del módulo infrarrojo es el estándar para el procesado de metales con láseres Nd:YAG y de fibra, y lleva esa capacidad a un formato de escritorio. Su punto focal de 0,03 mm × 0,03 mm es significativamente más fino que el punto focal del diodo azul, lo que lo hace adecuado para el marcado de joyería fina, la personalización de llaveros y la identificación de piezas industriales en superficies de metal sin tratar. Con una vida útil nominal superior a 10.000 H y una longitud focal de 40 mm desde la lente a la pieza, el módulo es apto tanto para uso en producción sostenida como para personalizaciones puntuales.
La imagen siguiente muestra una selección representativa de resultados producidos con el módulo LR4-1A en sustratos de metal, plástico, cuero y cerámica, incluyendo joyería, llaveros y artículos de regalo personalizados.
La vista de perfil frontal siguiente muestra el puerto de conexión superior del módulo LR4-1A, el pomo lateral de ajuste de foco y la apertura inferior de la lente dentro de su carcasa de aluminio gris.

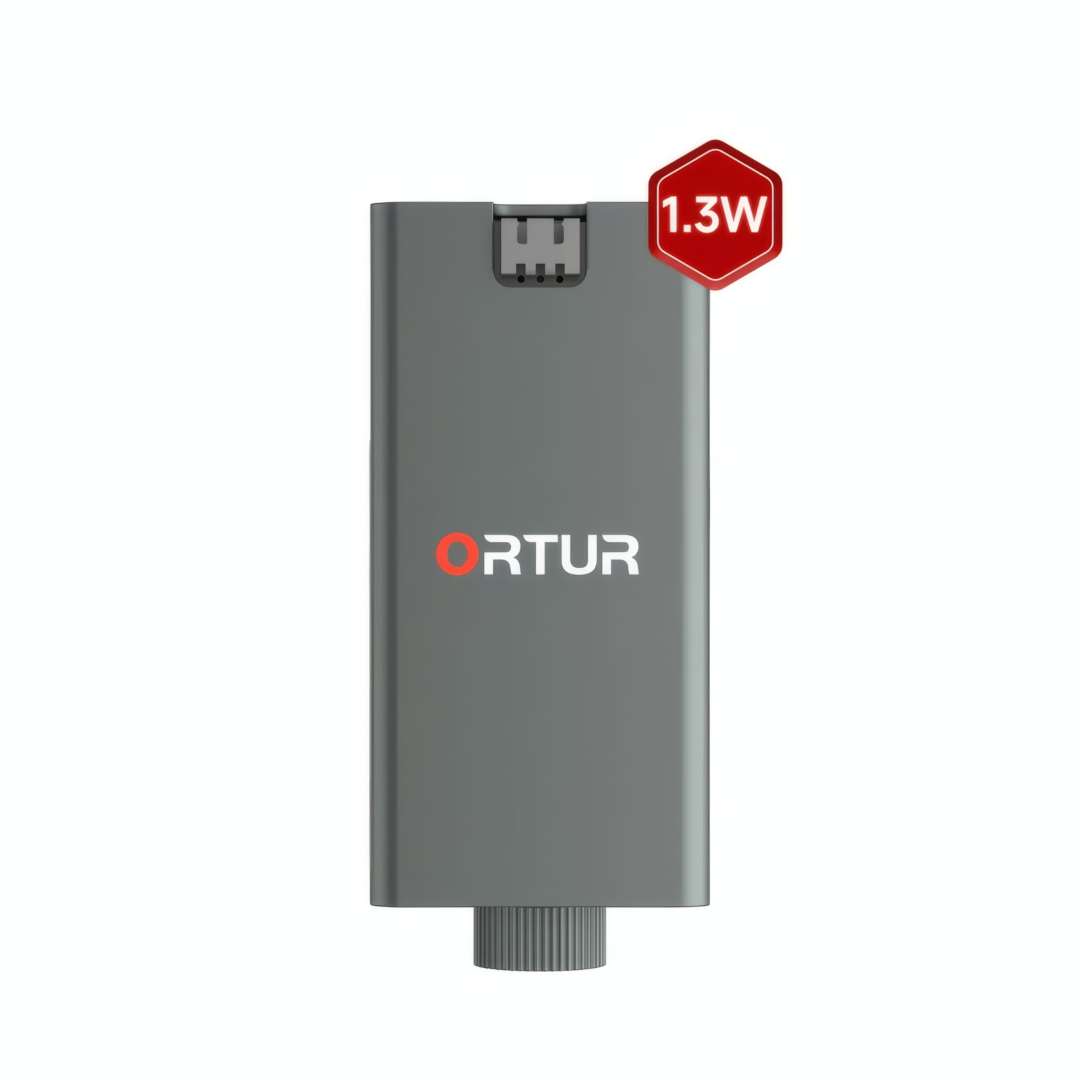

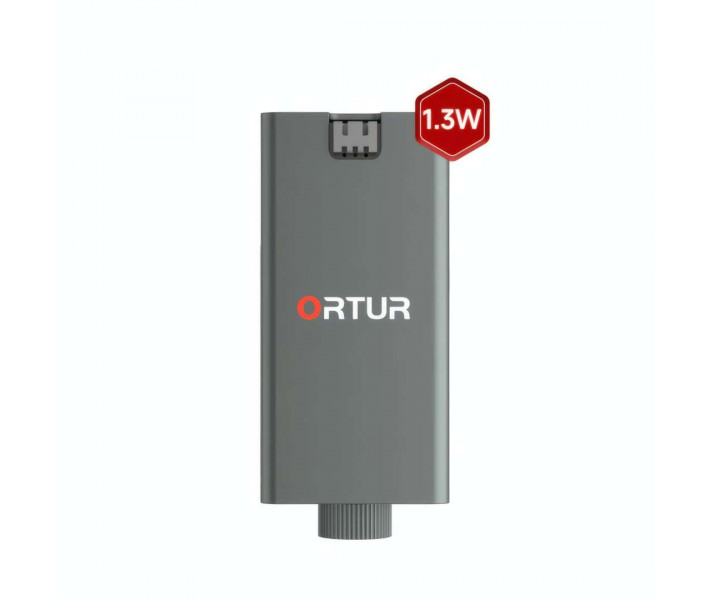

La imagen siguiente muestra el módulo LR4-1A desde una perspectiva frontal directa, destacando el puerto de conexión y la disposición del pomo de enfoque.

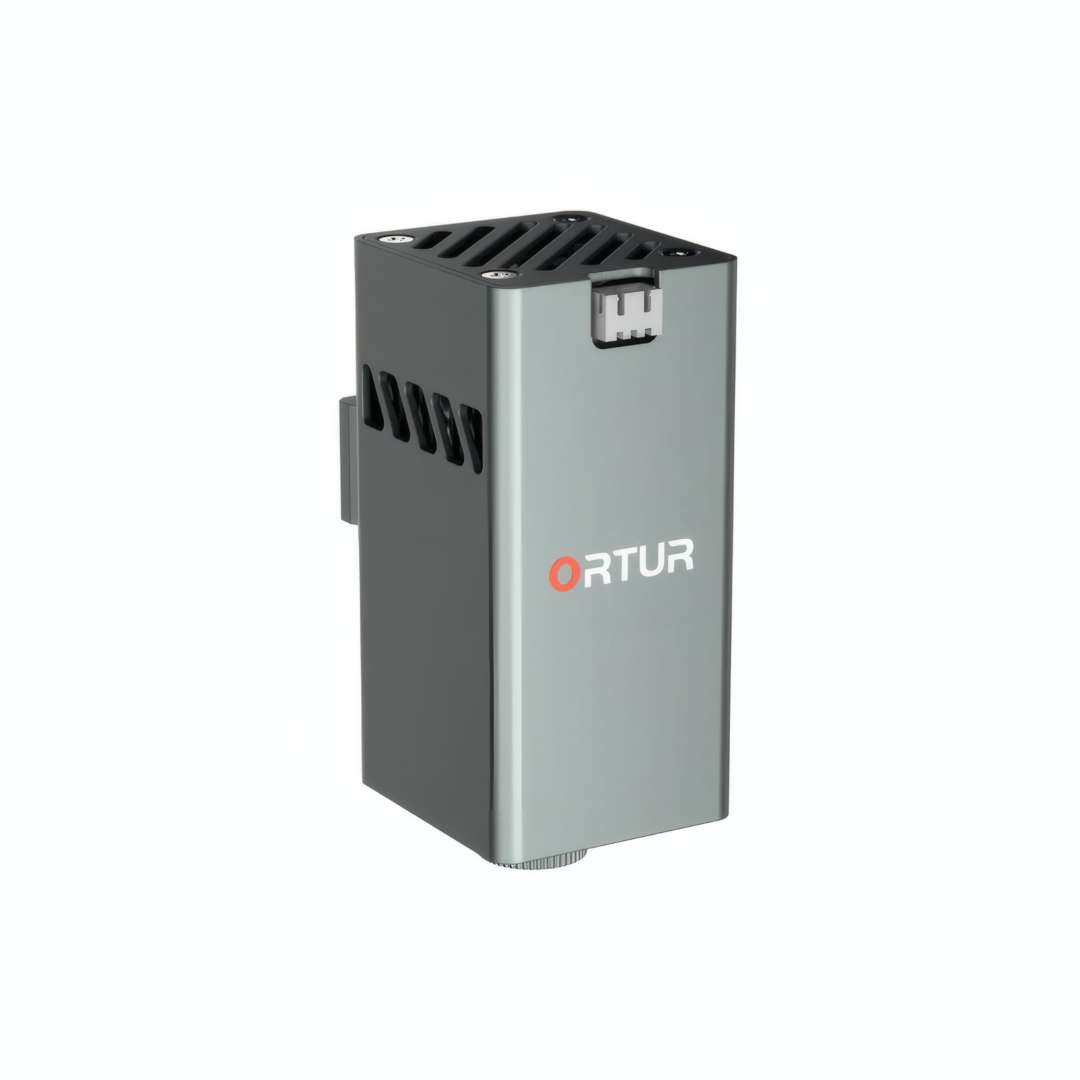

El ángulo isométrico siguiente revela la disposición de las ranuras de ventilación y la geometría de las aletas de disipación de calor en la superficie superior del LR4-1A, características que contribuyen a su vida operativa superior a 10.000 H.
Compatibilidad del LR4-1A con otras máquinas
A diferencia del módulo LU3-20A de 20 W, que está dedicado al chasis del R2, el LR4-1A es compatible con ocho máquinas Ortur: el R1, F10, OLM3, OLM2 PRO S2, OLM3 LE, OLM H10 y OLM2S2. Esto significa que un solo módulo IR puede dar servicio a múltiples máquinas de un taller sin necesidad de adquirir una unidad independiente para cada grabadora.

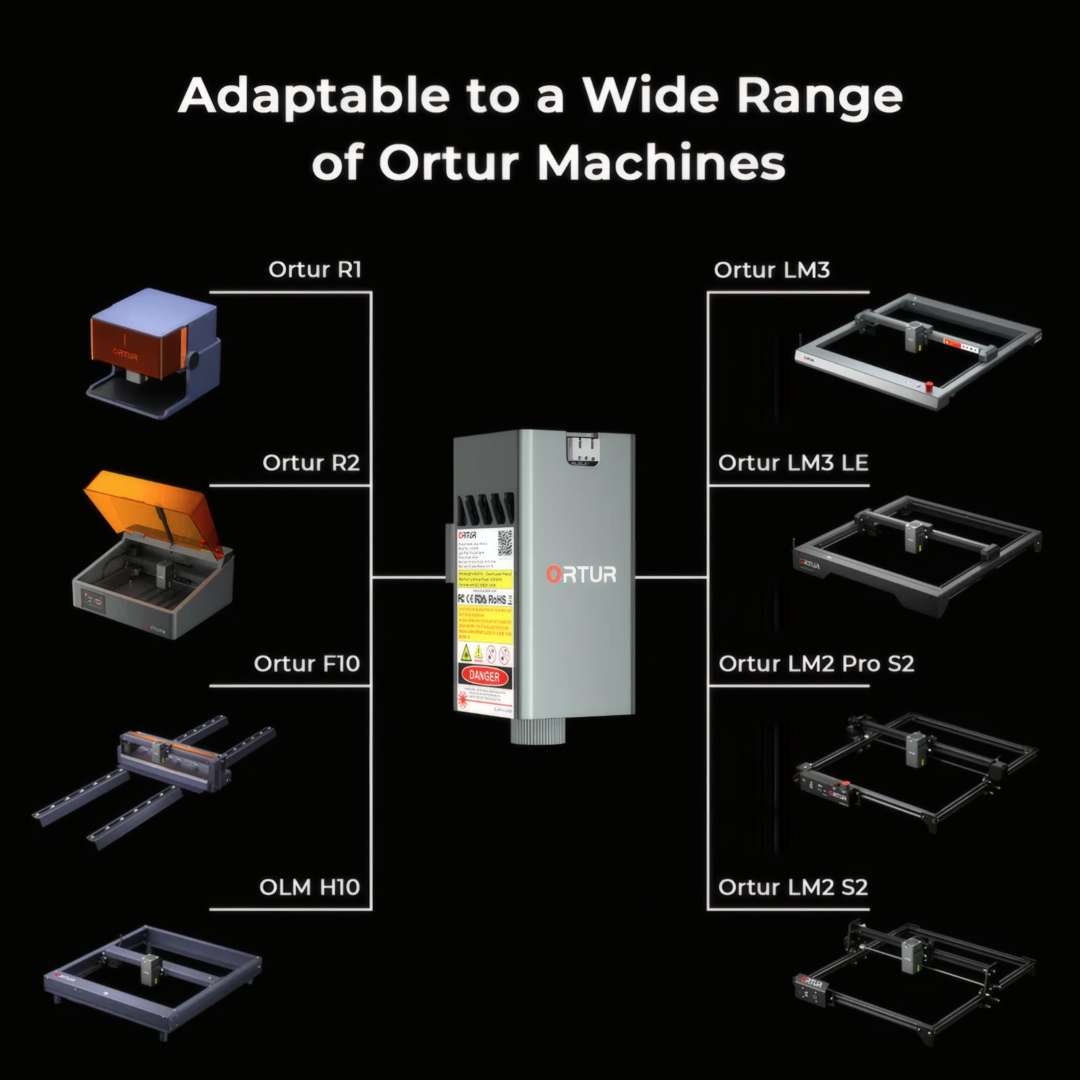

El gráfico de compatibilidad siguiente mapea la conectividad del LR4-1A con toda la gama de máquinas Ortur compatibles.

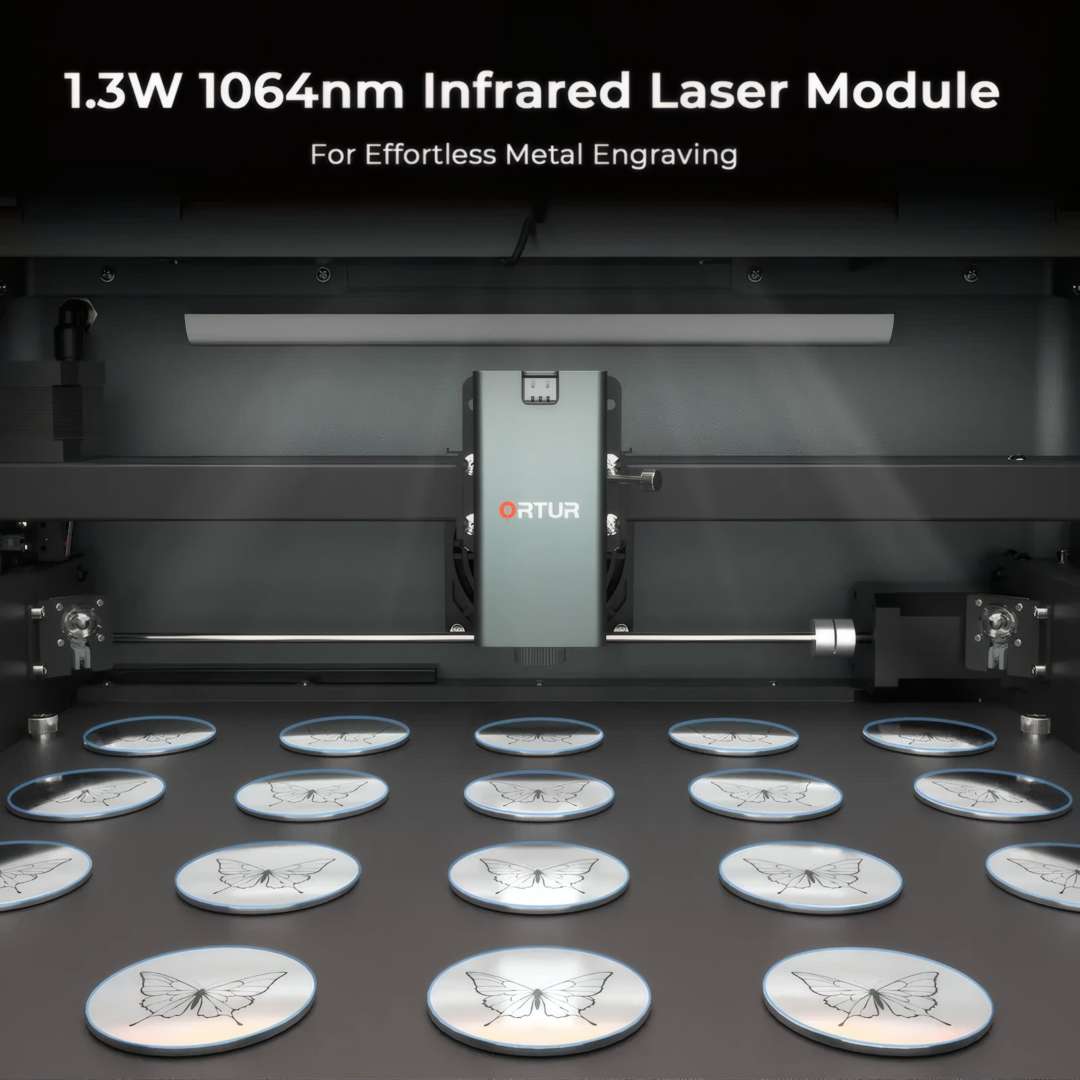

La siguiente imagen muestra el módulo IR de 1,3 W grabando un diseño de mariposa en múltiples discos metálicos circulares de forma simultánea, demostrando su capacidad de marcado en metal en serie.

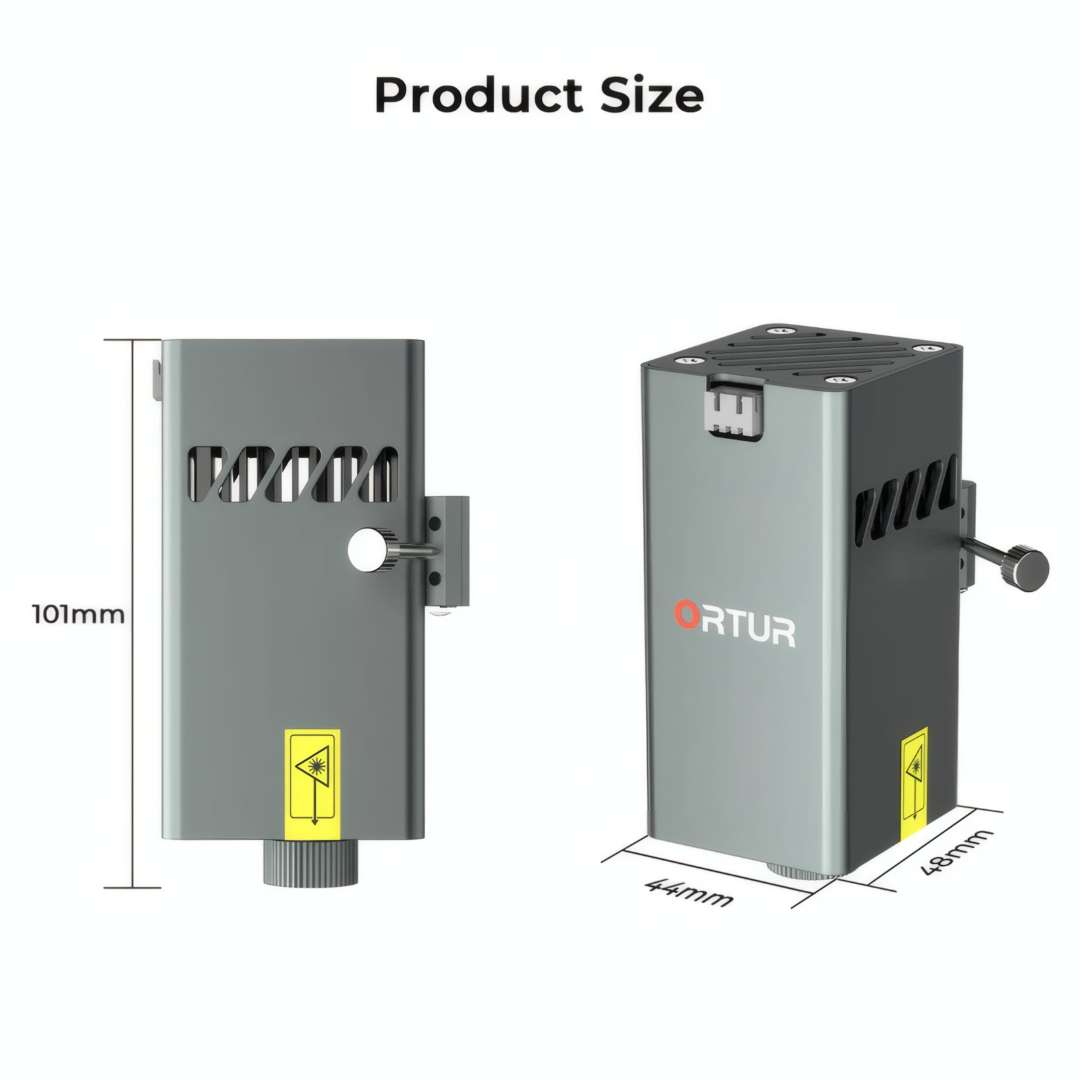

La vista dimensionada siguiente confirma las dimensiones físicas del módulo LR4-1A: 101 mm × 44 mm × 48 mm, suficientemente compacto para montarse y desmontarse en segundos sin herramientas.
Consejo técnico: Al cambiar del módulo de diodo azul de 20 W (longitud focal de 46 mm) al módulo IR LR4-1A de 1,3 W (longitud focal de 40 mm), utiliza siempre la Placa de Enfoque incluida para restablecer la distancia de trabajo correcta. Incluso un error de defoco de 2 mm a 1064 nm ensanchará el punto de 0,03 mm y reducirá notablemente el contraste sobre superficies de metal sin tratar.
Especificaciones técnicas del Ortur R2 – Smart Laser Engraver 20W + 1.3W IR (1064 nm)
Dimensiones físicas y peso
| Tamaño de la máquina | 470 mm × 400 mm × 214 mm |
|---|---|
| Tamaño del embalaje | 558 mm × 493 mm × 305 mm |
| Peso neto | 10,5 kg |
| Peso bruto (configuración de 20 W) | 14,09 kg |
| Material del chasis / construcción | 70% aluminio, 15% acero inoxidable, 5% plástico, 5% latón, 5% otros |
Área de trabajo y rendimiento
| Área de trabajo máxima (módulo de 20 W) | 300 mm × 190 mm |
|---|---|
| Área de grabado | 300 mm × 190 mm |
| Velocidad máxima de grabado | 20.000 mm/min |
| Rango de velocidad de grabado | 0–20.000 mm/min |
| Precisión | 0,01 mm |
Módulo láser — LU3-20A (diodo azul de 20 W)
| Potencia del láser | 20 W |
|---|---|
| Longitud de onda | 445 ±5 nm |
| Tipo de enfoque | Enfoque fijo |
| Longitud focal por defecto | 46 mm (desde el disipador de calor al objeto) |
| Modo de control | PWM |
| Nivel de potencia | S0–S1.000 |
| Materiales grabables |
|
| Materiales cortables |
|
Módulo láser — LR4-1A (IR de 1,3 W, 1064 nm)
| Nombre del módulo | Módulo láser infrarrojo LR4-1A de 1,3 W a 1064 nm |
|---|---|
| Potencia óptica | 1,3 W |
| Longitud de onda | 1064 nm |
| Tamaño del punto focal | 0,03 mm × 0,03 mm |
| Longitud focal | 40 mm |
| Velocidad máxima | 20.000 mm/min |
| Vida útil | >10.000 H |
| Tensión de salida | 24 V / 3 A |
| Materiales grabables |
|
Electrónica y placa base
| Placa base | OLM-ESP-R2 |
|---|---|
| Firmware | ESP_R2_0603_229RC0.bin |
| Motores | Motores paso a paso NEMA17 |
| Tasa de baudios | 115200–921600 (por defecto: 115200) |
Conectividad y funciones
| Conectividad |
|
|---|---|
| Sensores | Sensor G-shock activo, sensor giroscópico |
| Control de exposición | Detección y limitación de la duración de exposición |
Funciones de seguridad
| Mecanismos de seguridad activos |
|
|---|
Software y compatibilidad
| Sistemas operativos compatibles |
|
|---|---|
| Software de control |
|
| Formatos de entrada compatibles | JPG, JPEG, PNG, BMP, SVG, etc. |
Eléctrico
| Tensión de entrada | 100–240 V ~ 50/60 Hz |
|---|---|
| Sistema de alimentación | 24 V / 6 A |
| Salida del adaptador de corriente | 24 V / 6 A |
Condiciones ambientales
| Temperatura de funcionamiento | -5 °C – 50 °C |
|---|---|
| Nivel de ruido en funcionamiento | ≤60 dB |
Contenido del paquete
Accesorios estándar
- Grabadora láser R2 ×1
- Cable de alimentación ×1
- Adaptador de corriente ×1
- Tablero de calibración de cámara ×1
- Llave de la máquina ×1
- Cuchilla triangular ×4
- Cable adaptador YRR ×1
- Cable de datos USB ×2
- Apertura de ventilación ×1
- Tornillos autorroscantes de cabeza plana ×4
- Llave Allen de 3 mm ×1
- Destornillador dos en uno ×1
- Llave de tuercas ×1
- Acrílico de prueba ×1
- Lámina de aluminio de prueba ×1
- Trozos de madera de prueba ×4
- Cepillo ×1
- Bridas ×10
- Gafas de protección láser ×1
- Lector de tarjetas + tarjeta TF ×1
Kit del módulo láser LU3-20A de 20 W
- Módulo láser LU3-20A de 20 W ×1
- Bomba de aire ×1
- Acoplamiento rápido ×1
- Regulador de caudal de aire ×1
- Manguera de aire ×1 (diámetro exterior: 6 mm)
- Tornillo de mano ×1
- Herramienta de sustitución de lente ×1
- Lente ×1
Kit del módulo láser IR LR4-1A de 1,3 W
- Módulo láser LR4-1A de 1,3 W ×1
- Cable láser ×1
- Placa de enfoque ×1
- Tornillo de mano ×1
El diagrama de la lista de embalaje siguiente ofrece una referencia visual de todos los accesorios, herramientas, materiales de prueba y configuraciones de módulo láser opcionales incluidos con el Ortur R2.
