- Disponibilidad: En stock
- Código del producto: 48448427524329
- Peso bruto: 14.09kg
El Ortur R2 Smart Laser Engraver 20W es un sistema de grabado y corte láser de diodo totalmente cerrado, diseñado para flujos de trabajo de personalización de alta producción. Combina una potencia óptica de 20 W con una cámara HD integrada, una pantalla táctil abatible y preajustes inteligentes guiados por aplicación. Con una velocidad máxima de grabado de 20.000 mm/min, un umbral de precisión de 0,01 mm y un formato que no requiere ensamblaje, el Ortur R2 lleva el material desde la idea hasta el resultado terminado en el menor número de pasos posible.

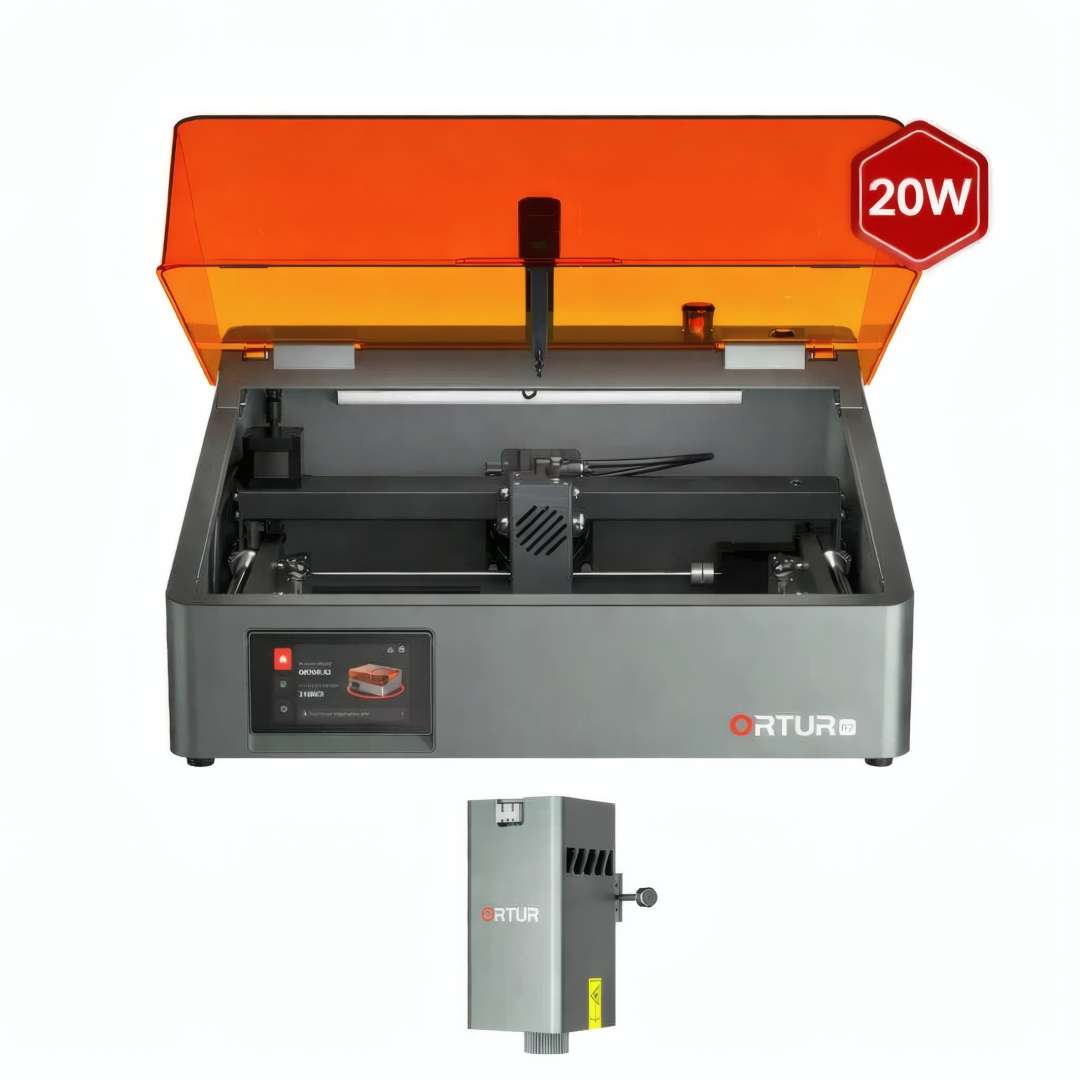

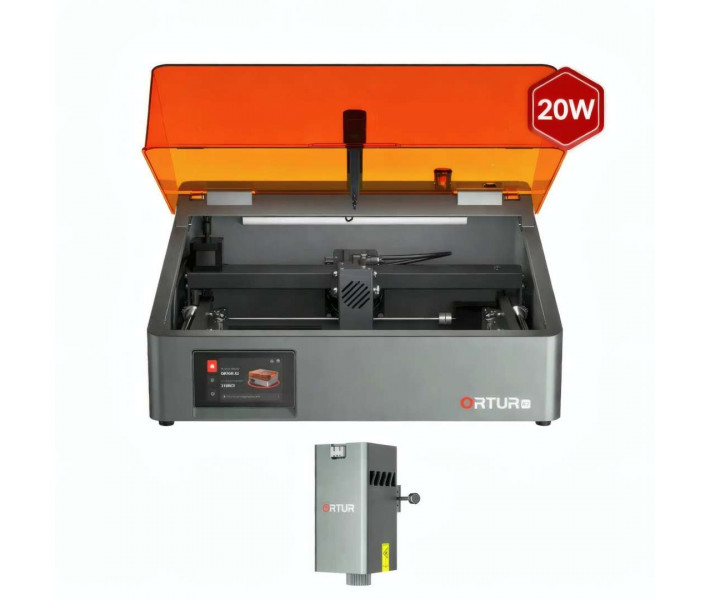

La imagen a continuación muestra el Ortur R2 con su tapa protectora naranja UV abierta y el módulo láser de 20 W instalado junto a su cabezal accesorio secundario.
| Especificación | Valor |
|---|---|
| Potencia del láser | 20 W (módulo LU3-20A) |
| Velocidad máxima de grabado | 20.000 mm/min |
| Precisión de grabado | 0,01 mm |
| Área de trabajo (20 W) | 300 mm × 190 mm |
Precisión extrema con una producción industrial
En el núcleo del Ortur R2 Smart Laser Engraver 20W se encuentra una resolución XY de 0,01 mm — un umbral lo suficientemente fino como para que el detalle se mantenga nítido incluso bajo amplificación. No es simplemente una afirmación de marketing sobre el tamaño del punto; refleja la rigidez mecánica del chasis compuesto por un 70 % de aluminio y un 15 % de acero inoxidable, trabajando en conjunto con los motores paso a paso NEMA17. La rigidez del bastidor suprime directamente las microvibraciones durante los cambios de dirección, que es donde las máquinas de gama inferior pierden la definición de bordes.
La velocidad máxima de grabado de 20.000 mm/min ofrece ciclos aproximadamente un 50 % más rápidos en comparación con las máquinas convencionales de la clase 10.000–13.000 mm/min, sin sacrificar el perfil de movimiento estable y suave que exige una profundidad de quemado uniforme. La velocidad se logra no reduciendo la reserva de par motor, sino gracias al rango de modulación PWM del firmware (S0–S1.000), que mantiene la potencia del láser continuamente calibrada respecto a la velocidad del cabezal.

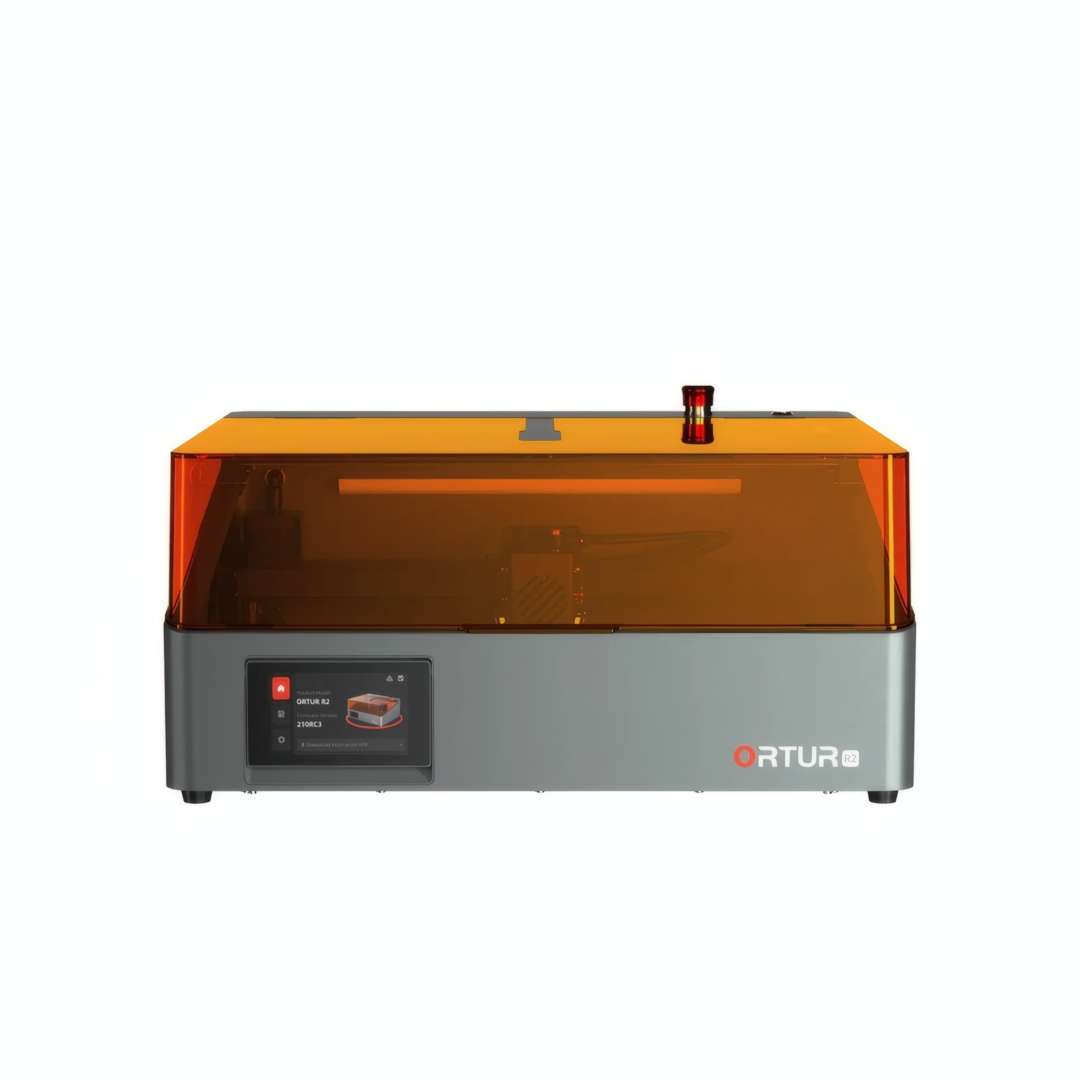

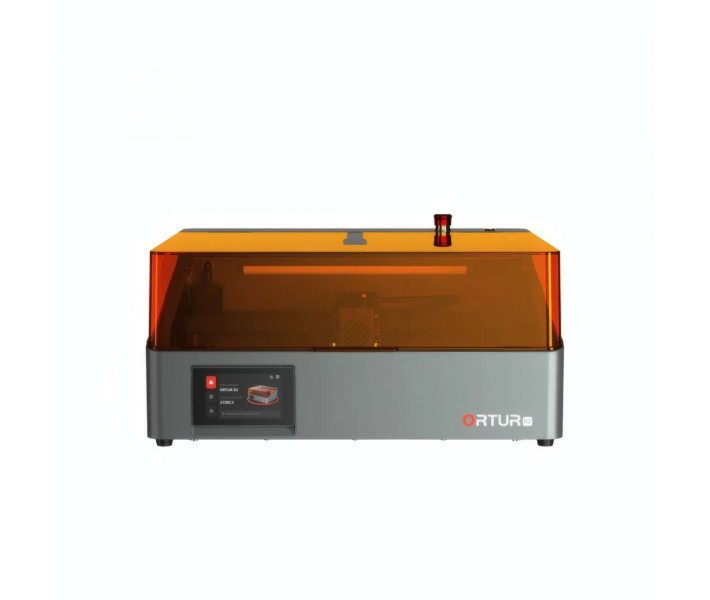

El perfil frontal del R2, mostrado a continuación, ilustra la compacta carcasa protectora naranja UV y el puerto de ventilación superior que contienen tanto los riesgos ópticos como los de humos en una única unidad integrada.
Cámara HD integrada: alineación automática y producción en serie
La cámara de alta definición cenital hace mucho más que previsualizar el área de trabajo. Detecta automáticamente la posición del material, alinea la trayectoria de grabado con el sustrato físico sin necesidad de ajustes manuales de plantilla, y almacena las últimas ocho tareas completadas en memoria para repetirlas con un solo toque. Esto transforma la personalización en pequeñas series — posavasos, llaveros o azulejos de pizarra en múltiples unidades — de un proceso complejo en varios pasos a un ciclo de producción completamente repetible.
La alineación automática asistida por cámara resulta especialmente valiosa cuando se trabaja sobre superficies irregulares o curvas, donde la introducción manual de coordenadas introduce desviaciones. El sensor del R2 confirma la colocación real del material en lugar de la asumida, lo que elimina el desperdicio de material característico de las primeras pasadas desalineadas.

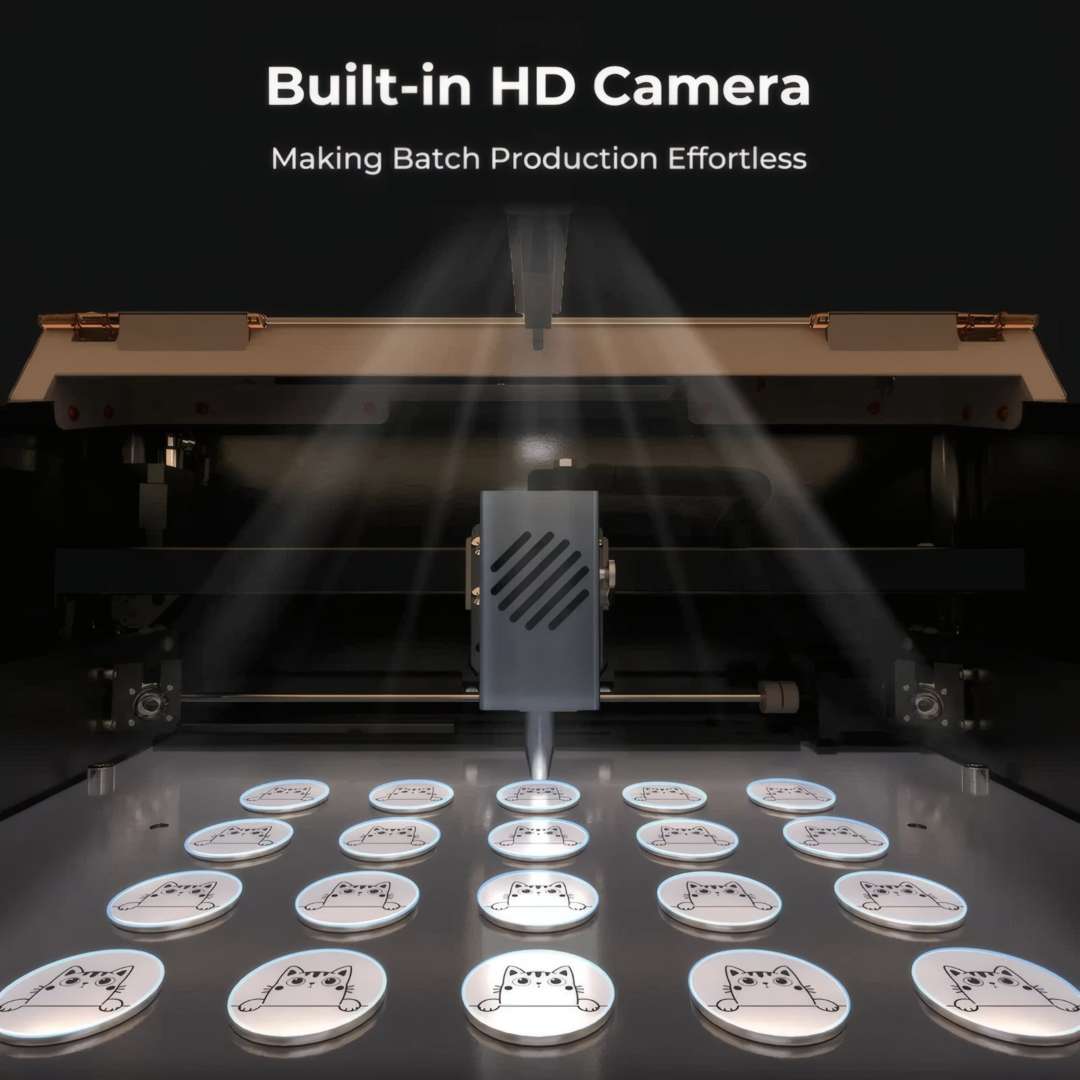

La imagen a continuación muestra la cámara HD del R2 en acción, grabando simultáneamente ilustraciones de gatos en varios posavasos circulares en una única pasada automatizada.
Flujo de trabajo guiado por app: dibuja, fotografía y graba
La aplicación móvil complementaria reestructura el proceso de diseño a grabado en torno a acciones, no a conocimientos de software. Puedes dibujar directamente en la pantalla, importar una fotografía familiar con un solo toque o combinar un boceto a mano con una capa fotográfica para obtener un resultado compuesto. Más de diecinueve fuentes artísticas permiten la personalización de texto en múltiples idiomas, lo que significa que nombres, fechas y frases en alfabetos no latinos se gestionan de forma nativa.
Los preajustes inteligentes de material eliminan por completo la fase de tanteo de parámetros. Selecciona el tipo de material y la potencia del láser; el R2 calcula automáticamente la velocidad, el número de pasadas y el desplazamiento de enfoque. Para la producción en serie, el centro creativo de la app funciona también como biblioteca comunitaria donde los usuarios comparten preajustes probados y plantillas de diseño, generando de forma colaborativa una base de datos de procesos en constante crecimiento.

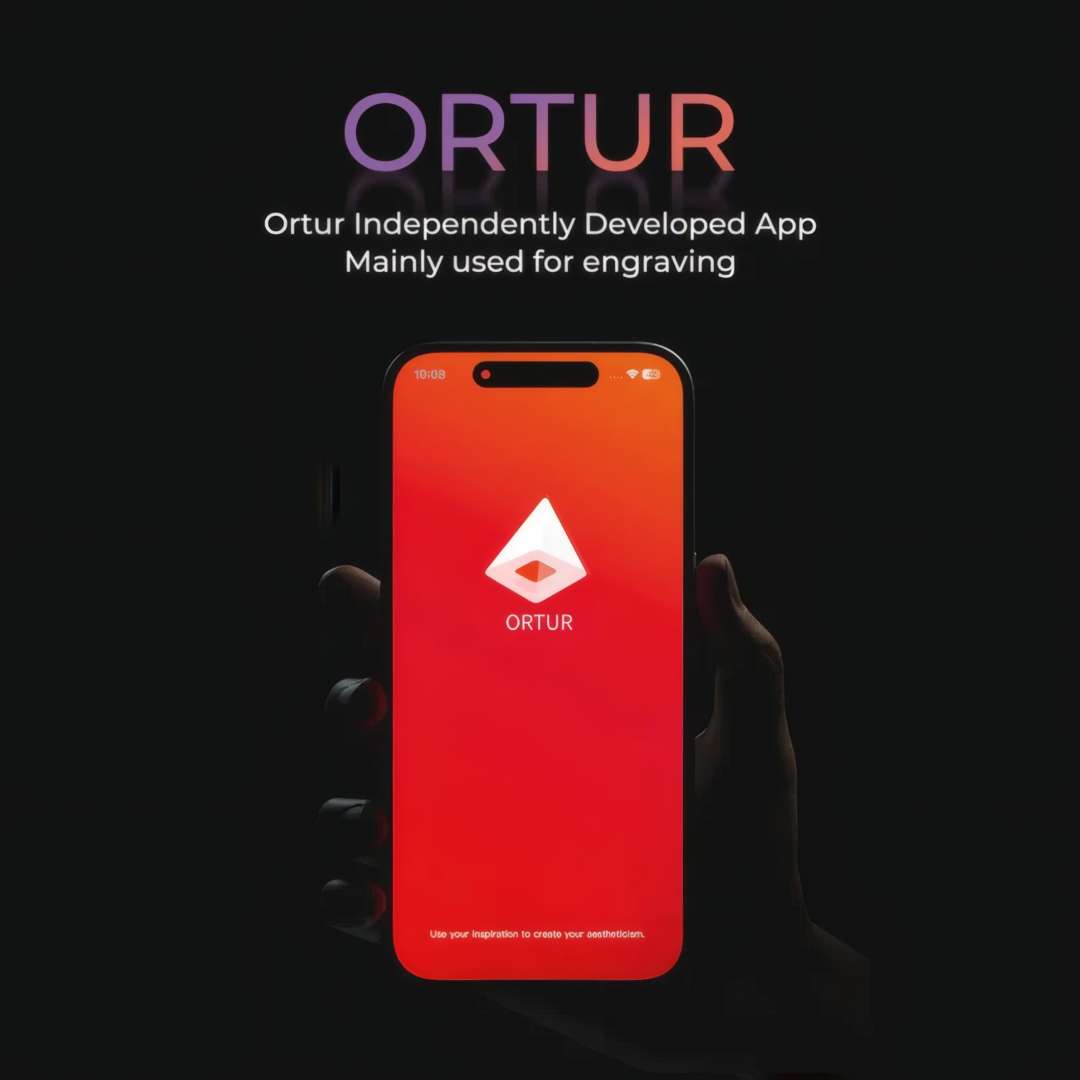

A continuación se muestra la pantalla de inicio de la aplicación móvil Ortur, el punto de entrada al flujo de trabajo de grabado basado en bocetos, fotografías y preajustes.
Arquitectura de seguridad activa de seis capas
Los sistemas de láser de diodo cerrados tienen la obligación de proteger tanto al operario como a las personas cercanas. El R2 lo aborda mediante seis mecanismos de seguridad simultáneos en lugar de un único enclavamiento pasivo. La protección activa de posición detiene el láser si la máquina detecta un desplazamiento no intencionado. Un sensor giroscópico y de choque G activa un corte de alimentación inmediato ante un impacto o inclinación. La detección de duración de exposición limita el tiempo continuo del haz para prevenir la acumulación térmica en pasadas lentas o bloqueadas. Un conjunto de cinco puntos de reconocimiento de llama monitoriza el aumento sostenido de temperatura durante las operaciones de corte — si tres o más puntos de detección se activan simultáneamente, el sistema realiza un apagado automático.
El watchdog del ordenador host mantiene un latido de conexión en vivo; una conexión interrumpida hace que la máquina se ponga en pausa en lugar de continuar sin control. En conjunto, estas capas cumplen los estándares de seguridad de enclosure láser de Clase 1 sin que el operario deba gestionar manualmente procedimientos de enclavamiento complejos.

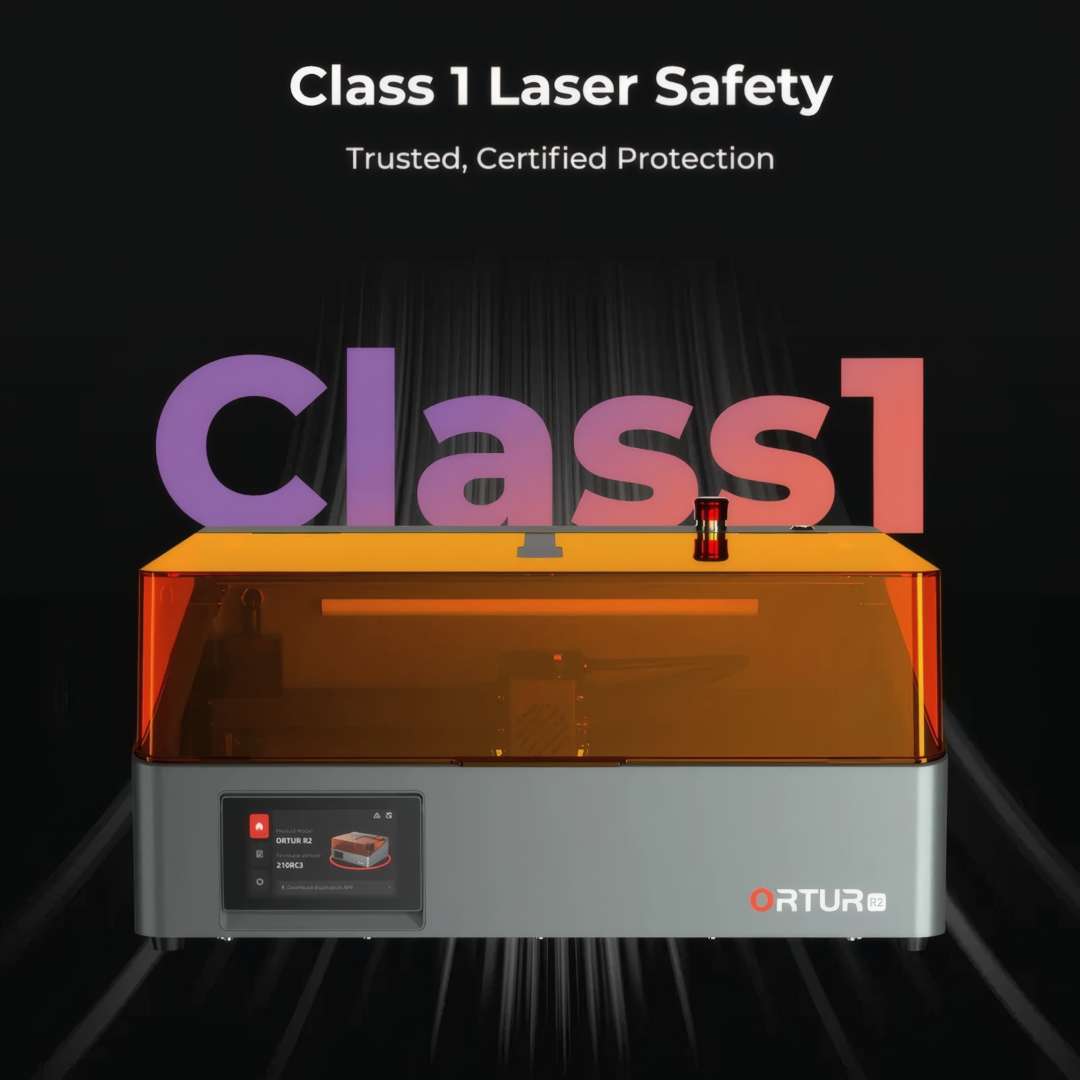

La imagen a continuación muestra la certificación de seguridad láser de Clase 1 del R2 junto a su cubierta protectora naranja UV y la interfaz de pantalla táctil.
Módulos láser intercambiables y compatibilidad de materiales
El módulo LU3-20A de 20 W incluido en esta configuración opera a una longitud de onda de 445 ± 5 nm con enfoque fijo a una distancia focal de 46 mm desde el disipador de calor. Esta longitud de onda es absorbida de forma óptima por orgánicos de pigmentación oscura y metales recubiertos, lo que permite tanto el grabado profundo como el corte a través de materiales que incluyen tablero de madera, acrílico negro, cuero, cartón, tela de fieltro y lámina de plástico de color oscuro. Las superficies de acero inoxidable y metal pintado en polvo también están dentro del alcance para marcado.
El compartimento de módulos del R2 está diseñado para el intercambio en campo. La serie LU3 cubre 10 W para grabado de detalle fino y 20 W para cargas de trabajo combinadas de grabado y corte. El módulo IR de 1,3 W (1064 nm), compatible con otras plataformas Ortur como el R1, F10, OLM3 y OLM2 PRO S2, amplía el rango de materiales a metales sin recubrimiento, óxidos metálicos y aleaciones.
Las tres opciones de módulo láser Ortur intercambiables — 20 W, 10 W y 1,3 W a 1064 nm — se muestran a continuación para una comparación directa.
Funcionamiento sin conexión, autodiagnóstico y operación silenciosa
Las opciones de conectividad abarcan Wi-Fi de 2,4 GHz, USB, tarjeta SD, FTP y WebUI — inusualmente completas para una máquina de esta categoría. La pantalla táctil abatible aplica el principio ergonómico de la tapa de un portátil: puedes inclinarla hasta la posición más cómoda para la altura del operario de pie y utilizarla completamente sin ordenador host. El R2 guarda automáticamente las últimas ocho tareas de grabado y permite repetir trabajos entre dispositivos directamente desde la pantalla.
El autodiagnóstico se ejecuta automáticamente al arrancar y a intervalos configurables, analizando la respuesta de los motores, el estado del driver del láser y la integridad de los sensores. Las anomalías se señalizan antes de convertirse en fallos a mitad de trabajo. El nivel de ruido operativo se sitúa en 60 dB — comparable al de un aparato de aire acondicionado doméstico típico — lo que permite su uso en espacios compartidos o domésticos sin generar perturbaciones acústicas.
El collage a continuación resume las capacidades principales del R2: grabado multidiana, carcasa de Clase 1, módulos de potencia seleccionables, cámara HD y compatibilidad con superficies curvas.
La superficie de trabajo con cuchillas triangulares
El conjunto de cuchillas triangulares incluido funciona como superficie de corte elevada, levantando el material de la placa base para minimizar el daño por reflexión inversa y el manchado de hollín en la cara inferior. El vídeo a continuación explica la función de las cuchillas triangulares y las compara directamente con un panel de panal de abeja — una referencia útil para entender qué tipo de plataforma se adapta mejor a cada material y tipo de trabajo.
Consejo técnico: Al pasar del grabado al corte pasante en tablero de madera de 3 mm con el módulo de 20 W, aumenta la distancia focal predeterminada de 46 mm elevando el material sobre la plataforma de cuchillas triangulares — esto compensa la divergencia del corte en profundidad y mantiene la cintura del haz centrada a lo largo del espesor del material, produciendo bordes de corte más limpios con menos carbonización.
Especificaciones técnicas del Ortur R2 Smart Laser Engraver 20W
Dimensiones y peso
| Nombre del producto | Ortur R2 |
|---|---|
| Dimensiones de la máquina | 470 mm × 400 mm × 214 mm |
| Dimensiones del embalaje | 558 mm × 493 mm × 305 mm |
| Peso neto | 10.5 kg |
| Peso bruto (configuración 20 W) | 14.09 kg |
El diagrama dimensional a continuación muestra la huella de 470 × 400 mm del R2, su altura de 214 mm y la envolvente del área de trabajo de 300 × 210 mm.
Láser y óptica
| Potencia del láser | 20 W |
|---|---|
| Longitud de onda | 445 ± 5 nm |
| Enfoque | Enfoque fijo |
| Distancia focal predeterminada | 46 mm (desde el disipador de calor hasta el objeto) |
| Precisión de grabado | 0.01 mm |
Movimiento y rendimiento
| Área de trabajo máxima (módulo 20 W) | 300 mm × 190 mm |
|---|---|
| Área de grabado (general) | 300 mm × 210 mm |
| Velocidad máxima de grabado | 20,000 mm/min |
| Rango de velocidad de grabado | 0–20,000 mm/min |
| Motores | Motores paso a paso NEMA17 |
| Modo de control | PWM |
| Rango de potencia | S0–S1,000 |
Electrónica y firmware
| Placa base | OLM-ESP-R2 |
|---|---|
| Firmware | ESP_R2_0603_229RC0.bin |
| Tasa de baudios | 115200–921600 (Predeterminado: 115200) |
Conectividad y control
| Conectividad |
|
|---|---|
| Software de control |
|
| Formatos de fichero compatibles | JPG, JPEG, PNG, BMP, SVG y otros |
Sistemas de seguridad
| Sistemas de seguridad activos |
|
|---|---|
| Sensores adicionales | Sensor activo de choque G, sensor giroscópico |
Construcción y materiales
| Materiales del bastidor | 70% aluminio, 15% acero inoxidable, 5% plástico, 5% latón, 5% otros |
|---|---|
| Material de construcción (cuerpo) | 99% aleación de aluminio, 1% caucho |
| Nivel de ruido | 60 dB |
Materiales de grabado compatibles
| Materiales disponibles para grabado | Tablero de madera, cartón, acrílico negro, cuero, alimentos, acero inoxidable, metal pintado en polvo y otros |
|---|---|
| Materiales disponibles para corte | Tablero de madera, cartón, acrílico negro, cuero, tela de fieltro, lámina de plástico de color oscuro (corte por fusión) y otros |
Eléctrico
| Tensión de entrada | 100–240 V ~ 50/60 Hz |
|---|---|
| Salida del adaptador de corriente | 24 V / 6 A |
| Sistema de alimentación | 24 V, 6 A |
Medioambiental
| Temperatura de funcionamiento | -5 °C – 50 °C |
|---|
Contenido del paquete
La imagen a continuación muestra la lista de embalaje completa de la grabadora láser R2, incluyendo todos los accesorios, herramientas, materiales de prueba y configuraciones de módulo láser opcionales.
- Grabadora láser R2 ×1
- Cable de alimentación ×1
- Adaptador de corriente ×1
- Tablero de calibración de cámara ×1
- Llave de la máquina ×1
- Cuchilla triangular ×4
- Cable adaptador YRR ×1
- Cable de datos USB ×2
- Apertura para ventilación ×1
- Tornillos autorroscantes de cabeza plana ×4
- Llave Allen de 3 mm ×1
- Destornillador dos en uno ×1
- Llave inglesa ×1
- Acrílico de prueba ×1
- Lámina de aluminio de prueba ×1
- Trozos de madera de prueba ×4
- Pincel ×1
- Bridas ×10
- Gafas de protección láser ×1
- Lector de tarjetas + tarjeta TF ×1
Paquete del módulo láser LU3-20A de 20 W
- Módulo láser LU3-20A de 20 W ×1
- Tornillo de mano ×1
- Herramienta de sustitución de lente ×1
- Lente ×1
